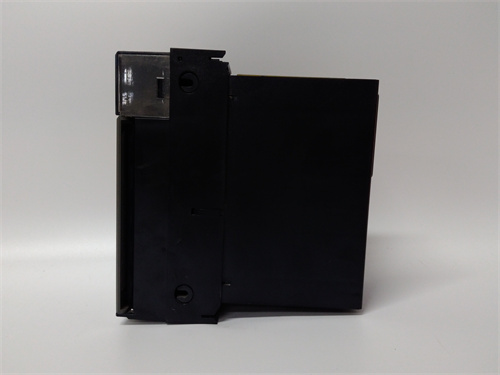

ABB TK850V007

Описание

TK850V007

Общая характеристика продукта

Параметры продукта

• Характеристики входов/выходов:
  • Тип контроллера: Одноканальный, аналоговый + цифровой;
  • Аналоговые входы: 2 канала (4–20 мА, 0–10 В DC) — для подключения сенсоров (температурные Pt100, давломеры, расходомеры);
  • Аналоговые выходы: 1 канал (4–20 мА) — для управления исполнительными механизмами (электроклапаны, дозирующие насосы);
  • Цифровые входы: 2 канала (24 В DC) — для сигнализации аварий, триггера режимов;
  • Цифровые выходы: 2 канала (24 В DC, 0.5 А) — для управления реле, лампами сигнализации;
  • Точность измерения входов: ±0.1% от полного диапазона (для 4–20 мА).
• Функциональные характеристики:
  • Алгоритмы регулирования: PID (стандартный), PID с адаптивной настройкой, настраиваемые коэффициенты Kp, Ti, Td;
  • Режимы работы: Автоматический, ручной, удержание заданного значения (setpoint), безопасный режим;
  • Логирование: Запись данных о процессе (фактические значения, отклонения, аварий) — хранилище на 5000 событий;
  • Поддерживаемые протоколы связи: Modbus RTU, PROFIBUS DP — для интеграции с PLC (ABB AC 800M, Siemens S7-300) и SCADA.
• Электрические и эксплуатационные характеристики:
  • Питание: 24 В DC ±10% / 110–230 В AC ±10% (двухтитровое питание);
  • Потребляемая мощность: ≤15 Вт (при 24 В DC);
  • Класс EMC: 2 (по EN 61000-6-2) — устойчивость к промышленным помехам;
  • Класс защиты (IP): IP20 (для шкафного монтажа);
  • Температурный диапазон работы: -10 °C до +60 °C;
  • Влажность: ≤90% (без конденсации);
  • Срок службы (MTBF): ≥250 000 часов.

Преимущества и особенности

• Адаптивный PID-алгоритм для Оптимизации Процессов: В отличие от стандартных контроллеров с фиксированными PID-коэффициентами, ABB TK850V007 имеет адаптивную настройку — он автоматически корректирует Kp, Ti, Td в зависимости от динамики процесса. Например, в пищевой промышленности при пастеризации молока (температура 72 ±0.5 °C) контроллер адаптируется к быстрым перепадам температуры (при подаче холодной молока) и плавно регулирует нагрев, предотвращая перегрев или недопасть. Это гарантирует стабильность параметров и качество продукта.
• Автономная Работа и Интеграция в Сети: ABB TK850V007 может работать как автономно (без подключения к PLC/SCADA), так и в составе сети. В автономном режиме оператор настраивает setpoint через локальный дисплей, а контроллер самостоятельно регулирует процесс — это удобно для небольших производственных участков (например, вспомогательные системы ТЭЦ). При интеграции в сеть данные передаются по Modbus RTU в SCADA, позволяя удаленно отслеживать и управлять процессом из центрального пункта.
• Высокая Точность и Надежность: Точность измерения ±0.1% и MTBF ≥250 000 часов делают ABB TK850V007 надежным для критических процессов. Например, в химической промышленности при синтезе лекарств контроллер поддерживает концентрацию реагента с точностью до 0.01%, что критично для соответствия стандартам качества. Высокая устойчивость к помехам (класс EMC 2) гарантирует, что измерения не искажаются даже в цехах с интенсивным электромагнитным полем.
• Двухтитровое Питание для Универсальности: Поддержка питания 24 В DC / 110–230 В AC делает ABB TK850V007 подходящим для любых условий — он может быть подключен к низковольтным цепям управления (24 В DC) или стандартным сетевым напряжениям (230 В AC). Это устраняет необходимость в дополнительных трансформаторах и упрощает монтаж в существующие системы.
• Простота Обслуживания и Диагностики: Локальный LCD-дисплей и кнопочная панель у ABB TK850V007 позволяют операторам быстро настраивать параметры, отображать текущие значения и диагностировать ошибки (например, обрыв кабеля к датчику). Встроенное логирование событий хранит историю аварий, что облегчает анализ причин неисправностей и сокращает время восстановления системы до 15–20 минут.

Примеры применения в отраслях

• Энергетика (Теплоэлектростанция, вспомогательная система подачи воды): Регулировка уровня воды в резервуаре — ABB TK850V007 подключен к гидростатическому датчику (4–20 мА) для измерения уровня воды и электроклапану (аналоговый выход 4–20 мА) для регулировки подачи. При снижении уровня ниже 30% setpoint адаптивный PID увеличивает открытие клапана, а при превышении 70% — уменьшает. Данные о уровне передаются по PROFIBUS DP в PLC ABB AC 800M, а в случае аварии (уровень <10%) цифровой выход включает аварийную лампу.
• Химическая промышленность (завод по производству красителей): Контроль температуры реакции — ABB TK850V007 управляет температурой в реакторе (setpoint 150 ±2 °C) с помощью датчика Pt100 (аналоговый вход) и нагревательного элемента (электроклапан, аналоговый выход). При изменении динамики процесса (например, увеличение тепло 방출ения при добавлении реагента) адаптивный PID корректирует коэффициенты, поддерживая температуру в диапазоне. Логирование записывает все отклонения, что помогает оптимизировать рецептуру красителя.
• Пищевая промышленность (завод по производству консервов): Регулировка давления в автоклавах — ABB TK850V007 измеряет давление в автоклаве (давломер, 4–20 мА) и управляет клапаном сброса (аналоговый выход). При пастеризации консервов setpoint давления составляет 2 атм — контроллер поддерживает это значение с точностью ±0.02 атм, предотвращая повреждение упаковки или неполную стерилизацию. В случае отключения датчика контроллер автоматически переходит на ручной режим, позволяя оператору управлять клапаном вручную.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для сложных процессов с переменной динамикой (например, синтез химических соединений, пастеризация) — выбирайте ABB TK850V007 с адаптивным PID, так как он автоматически оптимизирует коэффициенты, в отличие от контроллеров с стандартным PID (Siemens LOGO! 8). Это гарантирует стабильность параметров и снижает брак.
  2. Для интеграции с системами ABB (PLC AC 800M, SCADA Ability) — поддержка PROFIBUS DP у ABB TK850V007 обеспечивает быструю и стабильную связь, без необходимости в дополнительных шлюзах (в отличие от Rockwell Micro870 с Ethernet/IP).
  3. Для объектов с нестабильным питанием (например, сельские производственные базы) — двухтитровое питание ABB TK850V007 (24 В DC / 110–230 В AC) делает его устойчивым к перепадам, в отличие от моделей с однотипным питанием.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB TK850V007].
• Предостережения:
  1. Правильно настройте адаптивный PID: Перед запуском процесса проведите калибровку адаптивного алгоритма ABB TK850V007 — неправильная настройка может привести к колебаниям параметров (например, резкие подъемы температуры). Используйте руководство по настройке, приложенное к контроллеру.
  2. Не превышайте пределы токов выходов: Цифровые выходы ABB TK850V007 поддерживают максимальный ток 0.5 А — подключение нагрузок с большим током (например, двигателей 100 Вт) приведет к перегреву и выходу канала из строя. Используйте промежуточные реле для высокомощных нагрузок.
  3. Регулярно проверяйте связь и логи: Каждый месяц проверяйте связь ABB TK850V007 с PLC/SCADA — потеря связи может привести к потере контроля над процессом. Также анализируйте логи событий, чтобы выявить潜在ные проблемы (например, частые отклонения setpoint) и устранить их своевременно.
  4. Избегайте попадания пыли в корпус: 尽管 контроллер имеет IP20, монтируйте ABB TK850V007 в шкафы с системой вентиляции или фильтрацией пыли — накопление пыли на печатных платах может вызвать короткое замыкание или перегрев.
