Описание
Общая информация о продукте

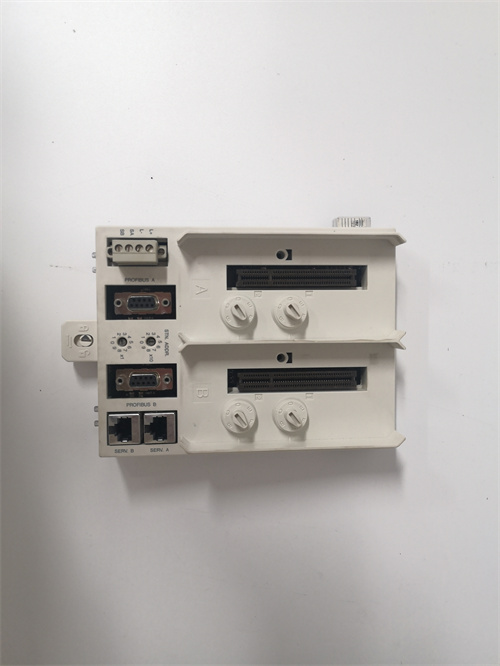

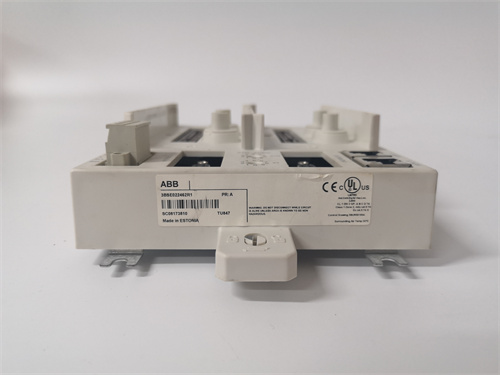

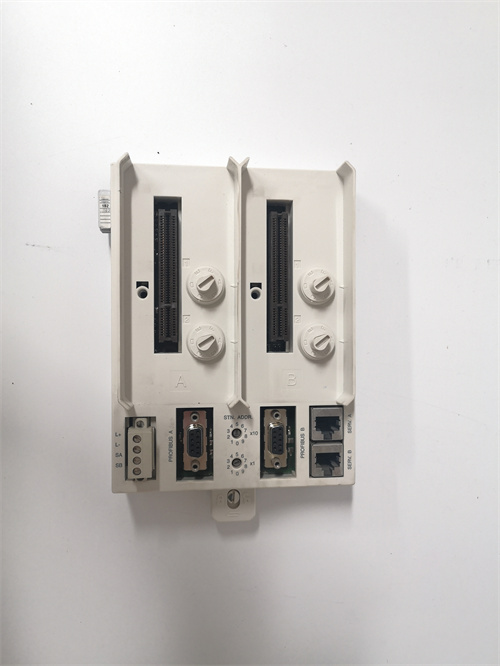

Первым делом познакомимся с устройством ABB TU515 — это промышленный терминальный блок (терминал) для распределительных щитов и шкафов управления, предназначенный для безопасного и надежного соединения кабелей с модулями PLC/DCS (например, серии ABB AC500, DCS 800xA), сенсорами и исполнительным оборудованием. Он обеспечивает удобное монтажное соединение, защиту контактов от окисления и снижение риска разрыва проводов, что делает его критически важным для организации компактных и управляемых цепей в автоматизированных системах машиностроения, нефтегазе, химической промышленности и энергетики. Ссылка на продукт ABB TU515 позволяет получить детальную техническую документацию, включая таблицы нагрузочных характеристик, схемы монтажа и рекомендации по выбору кабелей (вставьте здесь предоставленную ссылку). ABB TU515 отличается высокой механической прочностью и универсальностью — его конструкция с зажимными винтами и металлическими контактами гарантирует долговечное соединение даже в условиях умеренных вибраций, что снижает частоту обслуживания и повышает надежность всего электрического оборудования в щите.
Технические параметры продукта
ABB TU515 имеет технические характеристики, адаптированные для безопасного соединения кабелей в промышленных условиях:
- Тип устройства: Терминальный блок (терминал) для соединения проводов с разъемным подключением;
- Основные параметры соединения:
- Тип контактов: Металлические (медные) с никелевым покрытием — предотвращение окисления и снижение контактного сопротивления;
- Диапазон диаметров проводов: 0,5–2,5 мм² (для медных и алюминиевых проводов с изоляцией);
- Максимальный ток на контакт: 24 А (при температуре окружающей среды 25 °C, напряжение до 600 В АС/DC);
- Максимальная мощность на контакт: 14,4 кВт (при 600 В АС, 24 А);
- Конструктивные особенности:
- Корпус: Пластик класса UL94 V-0 (негорючий), устойчивый к механическим повреждениям и химическим веществам (нефть, масло в низких концентрациях);
- Тип зажима: Винтовой зажим (тип «клеш» — надежное фиксирование провода без повреждения изоляции);
- Количество контактов: 10 независимых контактов (в одном модуле) — для организации параллельных или последовательных соединений;
- Уровень защиты и эксплуатабельность:
- Класс защиты корпуса: IP20 (для установки в закрытые распределительные щиты);
- Рабочий диапазон температур: -40 °C до +85 °C — расширенный диапазон для экстремальных условий;
- Устойчивость к вибрациям: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,35 мм);
- Срок службы: ≥15 лет (при соблюдении режима эксплуатации и регулярной проверке зажимов);
- Монтажные параметры:
- Тип монтажа: DIN-рейка (ширина 35 мм) — стандартный монтаж для распределительных щитов;
- Размеры модуля: 10 мм (ширина) × 60 мм (длина) × 30 мм (высота) — компактный дизайн для плотного размещения;
- Вес одного модуля: 15 г — незначительное добавление массы к щиту;
- Совместимость: Подходит для соединения с модулями ABB AC500 (AI/AO, DI/DO), сенсорами (Pt100, токовые датчики 4–20 мА) и исполнительным оборудованием (регулирующие клапаны, реле).
Преимущества и особенности
ABB TU515 выделяется среди терминальных блоков благодаря ряду уникальных преимуществ:
- Надежность соединения и защита контактов: Медные контакты с никелевым покрытием в ABB TU515 предотвращают окисление даже при длительной эксплуатации в условиях влажности (до 90% без конденсата), что сохраняет низкое контактное сопротивление (<5 мОм) и избежает перегрева контактов при высоких токах. Винтовой зажим гарантирует фиксацию провода без разрыва, даже при вибрациях в цехах с двигательным оборудованием;
- Компактность и удобство монтажа: Ширина модуля 10 мм позволяет размещать большое количество ABB TU515 на DIN-рейке, что критично для щитов с ограниченным пространством (например, мобильные шкафы управления на промышленных площадках). Легкий доступ к винтам зажима упрощает монтаж и демонтаж кабелей, сокращая время обслуживания;
- Универсальность и масштабируемость: Поддержка проводов диаметром 0,5–2,5 мм² делает ABB TU515 подходящим для соединения как тонких сигнальных кабелей (от сенсоров) так и более толстых силовых проводов (к исполнителям). Возможность соединения нескольких модулей в цепочку позволяет масштабировать количество контактов под нужды конкретного щита;
- Экономическая эффективность: Длинный срок службы (≥15 лет) и низкая стоимость обслуживания делают ABB TU515 экономически выгодным выбором — отсутствие необходимости в частой замене терминалов снижает затраты на запчасти и трудозатраты специалистов.
Примеры применения в отраслях
ABB TU515 широко используется для организации соединений в различных критических отраслях:
- Нефтегаз: Промысловая площадка «Газпром» — ABB TU515 была использована в шкафе управления компрессором сжатия газа для соединения 8 токовых сенсоров (4–20 мА) с модулем AI ABB DASD001. Никелевые контакты терминалов предотвратили окисление при контакте с влажным воздухом площадки, а компактный дизайн позволил разместить все соединения в небольшом мобильном щите;
- Химическая промышленность: Завод «Краснодархимпром» — ABB TU515 организовывал соединения между 10 температурными сенсорами Pt100 и контроллером ABB AC800M. Устойчивость к вибрациям от реакторов гарантировала надежное передача сигналов, а винтовые зажимы избежали разрыва тонких проводов сенсоров при обслуживании щита;
- Машинностроение: Завод по производству металлообрабатывающих станков — ABB TU515 соединял 12 электромагнитных клапанов (сигнальные цепи) с модулем DO ABB XDD501A101. Компактное размещение терминалов на DIN-рейке позволило организовать все цепочки в одном шкафе, что упростило диагностику и обслуживание станка.
Сравнение с конкурентами
Для оценки преимуществ ABB TU515 сравним его с аналогичным терминальным блоком — Siemens 3RT2916-1BB00:
| Параметр | ABB TU515 | Siemens 3RT2916-1BB00 |
|---|---|---|
| Диапазон диаметров проводов | 0,5–2,5 мм² | 0,75–2,5 мм² |
| Максимальный ток на контакт | 24 А | 20 А |
| Тип покрытия контактов | Никелевое | Оловянное |
| Рабочий диапазон температур | -40 °C до +85 °C | -25 °C до +70 °C |
| Количество контактов в модуле | 10 | 8 |
| Устойчивость к вибрациям | IEC 60068-2-6 (10–55 Гц) | IEC 60068-2-6 (10–50 Гц) |
Как видно из таблицы, ABB TU515 имеет преимущество в более широком диапазоне диаметров проводов, более высоком максимальном токе, устойчивом никелевом покрытии контактов, расширенном температурном диапазоне и большем количестве контактов в модуле. Для систем с требованием надежности в экстремальных условиях (холодные регионы, влажные цеха) и компактного размещения ABB TU515 является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB TU515 учитывайте:
- Параметры проводов: Убедитесь, что диаметр ваших проводов (0,5–2,5 мм²) соответствует диапазону терминалов — для проводов >2,5 мм² выбирайте модели с большим зажимом (например, ABB TU525);
- Условия эксплуатации: Для помещений с температурой < -25 °C или влажностью >80% ABB TU515 идеально подходит благодаря расширенному температурному диапазону и защите контактов от окисления;
- Количество соединений: Рассчитайте необходимое количество контактов — один модуль ABB TU515 имеет 10 контактов, поэтому для 50 соединений потребуется 5 модулей (с запасом на дополнительные цепи).
-
Предостережения:
- При монтаже не перетягивайте винты зажима — пережим может повредить изоляцию провода или деформировать контакт;
- Регулярно проверяйте состояние зажимов (не реже 1 раза в квартал) — вибрации могут ослабить винты, что приведет к увеличению контактного сопротивления и перегреву;
- Используйте только медные или алюминиевые проводы — другие материалы (например, стальные) имеют высокое сопротивление и могут вызвать перегрев контактов;
- Не превышайте максимальный ток 24 А на контакт — перегрузка приведет к нагреву терминалов и повреждению изоляции проводов.
