Описание
Общая информация о продукте

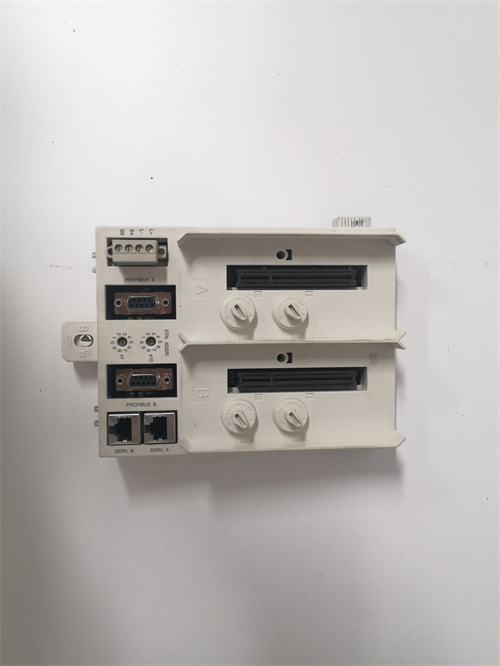

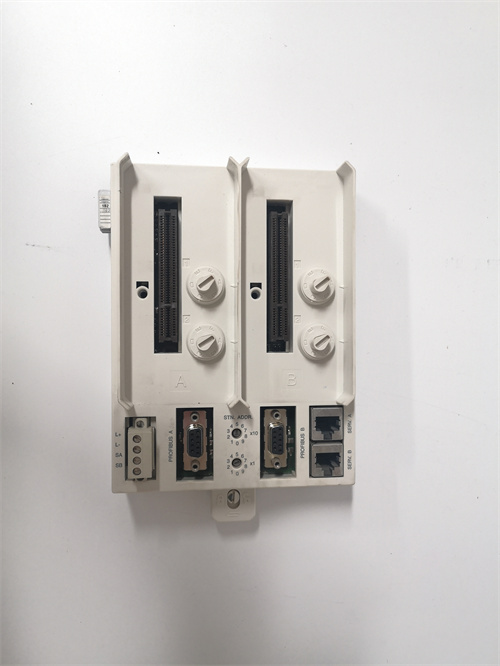

Первым делом познакомимся с устройством ABB TU515 — это промышленный интерфейсный модуль (терминальный блок) для систем автоматизации ABB, в частности для контроллеров AC800M и DCS 800xA. Он предназначен для организации безопасной и высокоскоростной связи между центральным контроллером и распределенными модулями I/O (входов/выходов) — аналоговыми, цифровыми или специализированными (например, модули температуры, веса), а также для передачи питания и сигналов в условиях промышленных средах с высокими требованиями к надежности. Ссылка на продукт ABB TU515 позволяет получить детальную техническую документацию, включая схемы подключения к модулям I/O, таблицы параметров коммутации и руководства по монтажу в шкафах автоматизации (вставьте здесь предоставленную ссылку). ABB TU515 отличается высокой помехоустойчивостью и отказоустойчивостью — его экранированная конструкция, поддержка протокола Profinet IRT (реального времени) и дублирование каналов связи гарантируют стабильную передачу данных даже в условиях сильных электромагнитных помех (ЭМП) и вибраций, что критически важно для производств в энергетике, металлургии и химической промышленности. Кроме того, ABB TU515 полностью совместим с модулями ABB (например, аналоговым модулем ABB PFXA401SF или цифровым модулем ABB LC-608), что упрощает интеграцию в существующие автоматизированные комплексы и снижает время простоя при замене компонентов.
Технические параметры продукта
ABB TU515 имеет технические характеристики, адаптированные для организации связи между контроллерами и модулями I/O:
- Тип устройства: Интерфейсный модуль для связи контроллера ABB AC800M/DCS 800xA с распределенными модулями I/O;
- Основные параметры коммутации:
- Протоколы связи: Поддержка Profinet IRT (реального времени) и Modbus TCP — Profinet IRT обеспечивает низкую задержку передачи данных (<0,5 мс) для критических процессов, а Modbus TCP — для универсальной связи с сторонним оборудованием;
- Скорость передачи данных: До 1 Гбит/с (для Profinet IRT) — гарантирует быструю синхронизацию между контроллером и модулями I/O, даже при работе с большим количеством устройств;
- Максимальное расстояние связи: До 100 м при использовании кабеля Cat6 (для Ethernet) — достаточное для большинства промышленных площадок, включая крупные цехов и склады;
- Подключение и питание:
- Разъемы для модулей I/O: 2 стандартных разъема (по типу ABB S800 I/O) — для параллельного подключения двух модулей I/O или создания резервной цепи связи;
- Питание: Передача питания 24 В DC для модулей I/O (максимальный ток передачи — 8 А) — от внешнего источника или шкафа контроллера, с встроенным предохранителем для защиты от перегрузки;
- Изоляция: Электрическая изоляция между каналами сигнала и питанием (500 В АС на 1 минуту) — предотвращение перекрестных помех от силовых цепей;
- Защита и помехоустойчивость:
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
- Экранение: Металлический корпус с экранированными разъемами и щитами — подавление внешних электромагнитных полей от электродвигателей, сварочного оборудования и других силовых устройств;
- Дублирование (redundancy): Поддержка 1:1 дублирования каналов связи — автоматическое переключение на резервный канал при сбое основного (время переключения <100 мс);
- Эксплуатационные параметры:
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Потребление питания: 120 мА (при 24 В DC, без учета нагрузки модулей I/O);
- Конструктивные особенности:
- Корпус: Металлический (алюминиевый сплав) с антикоррозийным покрытием, устойчивым к химическим веществам (масло, дизель);
- Тип монтажа: DIN-рейка (ширина 35 мм) — занимает 2 модульных места (36 мм по ширине);
- Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — компактный дизайн для плотного размещения в шкафах;
- Индикаторы: LED-индикаторы на корпусе (зеленый — связь установлена, желтый — передача данных, красный — ошибка коммутации/авария);
- Совместимость:
- Совместимые контроллеры: ABB AC800M (все серии), ABB DCS 800xA;
- Совместимые модули I/O: ABB S800 I/O (аналоговые, цифровые, модули температуры), ABB PFXA401SF, ABB LC-608, ABB MTA025 EBG92026;
- Поддерживаемое ПО: ABB Control Builder M — для конфигурации протоколов, настройки дублирования и диагностики связи.
Преимущества и особенности
ABB TU515 выделяется среди интерфейсных модулей благодаря ряду уникальных преимуществ:
- Высокая скорость и низкая задержка связи: Поддержка Profinet IRT с скоростью 1 Гбит/с и задержкой <0,5 мс делает ABB TU515 идеальным для критических процессов — например, в металлургических заводах он передает сигналы от датчиков температуры прокатных станков к контроллеру AC800M, позволяя операторам мгновенно корректировать скорость прокатки и предотвращать брак деталей;
- Отказоустойчивость через дублирование: Резервная цепь связи в ABB TU515 гарантирует бесперебойную работу даже при сбое основного кабеля — в теплоэлектростанциях, где остановка турбины может привести к большим экономическим потерям, модуль автоматически переключается на резервный канал, сохраняя передачу данных о параметрах котлов и турбин;
- Легкая диагностика и обслуживание: LED-индикаторы на корпусе ABB TU515 позволяют операторам быстро определить состояние связи — например, красный свет сигнализирует о разрыве кабеля или неисправности модуля I/O, а через ПО ABB Control Builder M можно дистанционно проверять параметры коммутации (скорость, количество ошибок передачи) и логи событий. Это сокращает время поиска проблем до 5–10 минут;
- Универсальность и совместимость: ABB TU515 легко подходит к большинству модулей I/O ABB — от аналоговых (для измерения температуры, давления) до цифровых (для коммутации контакторов). Это устраняет необходимость в нескольких специализированных интерфейсах, сокращая затраты на оборудование и запасы запчастей.
Примеры применения в отраслях
ABB TU515 широко используется для организации связи в различных промышленных системах:
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB TU515 подключил контроллер ABB DCS 800xA к 10 модулям I/O, отвечающим за контроль горячего прокатного стана. Благодаря Profinet IRT модуль обеспечивал передачу данных с задержкой <0,5 мс, что позволило контроллеру мгновенно корректировать скорость стана и температуру металла, снизив брак на 12%. Резервная цепь связи предотвратила остановку процесса при разрыве основного кабеля;
- Энергетика: Гидроэлектростанция «Саяно-Шушенская» — ABB TU515 организовал связь между контроллером AC800M и 8 модулями параметров турбин (скорость вращения, давление воды). Помехоустойчивость модуля обеспечивала стабильную передачу данных даже при работе электродвигателей насосов, а экранированная конструкция снизила влияние ЭМП от силовых цепей;
- Химическая промышленность: Завод по производству лекарственных препаратов — ABB TU515 подключил контроллер DCS 800xA к 6 модулям аналоговых входов (для измерения pH и концентрации реагентов) и 4 модулям цифровых выходов (для управления клапанами). Низкая задержка передачи данных позволяла контроллеру быстро корректировать параметры реакции, гарантируя соответствие препаратов фармакопейным стандартам.
Сравнение с конкурентами
Для оценки преимуществ ABB TU515 сравним его с аналогичным интерфейсным модулем — Siemens SIMATIC ET 200SP IM 155-6 PN HF:
| Параметр | ABB TU515 | Siemens SIMATIC ET 200SP IM 155-6 PN HF |
|---|---|---|
| Протоколы связи | Profinet IRT, Modbus TCP | Profinet RT, PROFINET IRT |
| Скорость передачи | До 1 Гбит/с | До 100 Мбит/с |
| Задержка передачи (Profinet IRT) | <0,5 мс | <1 мс |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Дублирование каналов | Да (встроенное, <100 мс) | Да (требует дополнительного модуля) |
| Совместимость с ABB оборудованием | Полная (AC800M, S800 I/O) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB TU515 имеет преимущество в более высокой скорости передачи, низкой задержке, усиленной защите от ЭМП и встроенном дублировании каналов. Для систем на контроллерах ABB AC800M/DCS 800xA он является предпочтительным выбором, так как не требует дополнительных адаптеров и обеспечивает глубокую интеграцию с модулями I/O.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB TU515 учитывайте:
- Тип контроллера ABB: Убедитесь, что ваш контроллер относится к серии AC800M или DCS 800xA — ABB TU515 не совместим с контроллерами AC500 или сторонними брендами без адаптеров;
- Требуемая задержка передачи: Если вам нужна мгновенная синхронизация для критических процессов (например, прокатка металла, регулировка турбин), ABB TU515 с Profinet IRT (задержка <0,5 мс) — оптимальный выбор;
- Уровень помех в среде: Для промышленных цехов с сильными ЭМП (например, рядом с электродвигателями или сварочным оборудованием) ABB TU515 с уровнем защиты EN 61000-6-2 (уровень 3) — идеально подходит.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании контроллера и модулей I/O — неправильная коммутация может привести к короткому замыканию и повреждению компонентов;
- Используйте только оригинальные кабели ABB (Cat6 для Ethernet) — некачественные кабели снизят помехоустойчивость и могут вызвать потери данных;
- Регулярно проверяйте состояние LED-индикаторов — красный свет сигнализирует об ошибке (например, разрыв кабеля), которую нужно устранить немедленно;
- Не превышайте максимальный ток передачи питания (8 А) — перегрузка приведет к отключению модулей I/O и остановке процесса.
