Описание

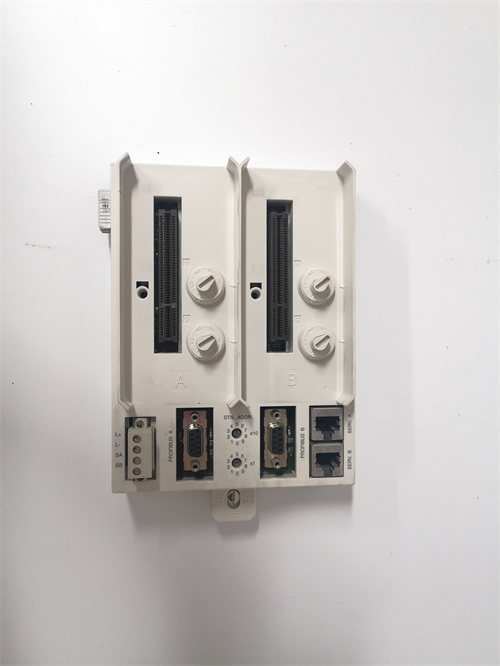

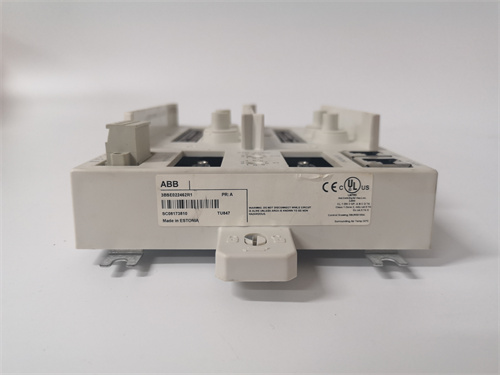

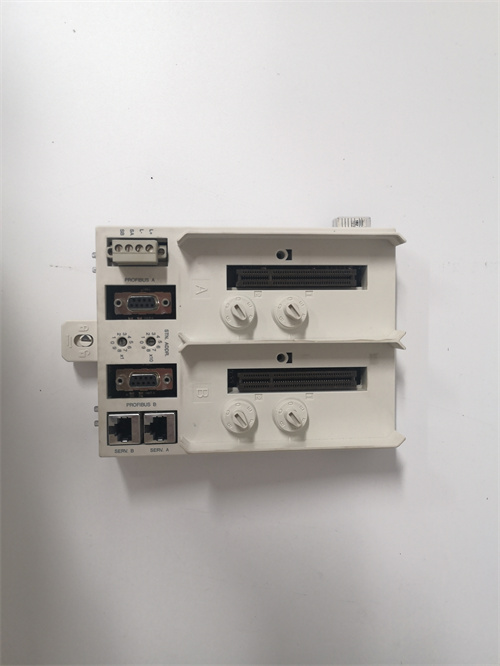

ABB TU804-1 (ссылка на продукт: [вставьте ссылку]) — это промышленный интерфейсный модуль шасси (chassis interface module) для систем автоматизации ABB Advant OCS, предназначенный для обеспечения коммуникации между контроллерами ABB (например, AC 800M) и различными модулями I/O (входными/выходными, аналоговыми/цифровыми) в шкафу управления. ABB TU804-1 относится к серии компонентов ABB Industrial Control Modules, специализирующейся на стабильности передачи данных, расширяемости системы и соответствию стандартам IEC 61131-3, IEC 61000-6-2. Он идеально подходит для применения в нефтегазовых комплексах (распределенные системы управления станциями), химических заводах (интеграция линий производства) и энергетических объектах (управление вспомогательными системами электростанций), где требуется организовать надежную связь между центральным контроллером и периферийным оборудованием.
Описание продукта
ABB TU804-1 представляет собой ключевой модуль для формирования шасси ABB Advant OCS — он выступает как мост между контроллером и модулями I/O, обеспечивая передачу данных по внутренней шине модулей (Advant Bus) с высокой скоростью и низкой задержкой. Основная функция устройства — координировать обмен информацией: принимать цифровые/аналоговые данные от модулей I/O (например, ABB KD2406PTBX — аналоговый вход, ABB TK457V050 — цифровой выход), передавать их в контроллер AC 800M, а также транслировать управляющие команды от контроллера обратно к модулям I/O для управления исполнительными механизмами.
Благодаря поддержке до 16 модулей I/O в одном шасси и скорости передачи данных до 1 Мбит/с ABB TU804-1 обеспечивает масштабируемость системы — например, в химическом заводе с 12 линиями подачи реагентов можно подключить 6 модулей KD2406PTBX (для измерения параметров) и 6 модулей TK457V050 (для управления насосами) к одному ABB TU804-1, не теряя в скорости передачи. Дополнительным преимуществом является встроенная диагностика шасси: ABB TU804-1 контролирует состояние каждой модуля I/O (наличие питания, исправность каналов) и отправляет коды ошибок в контроллер или SCADA-систему ABB System 800xA, позволяя операторам быстро локализовать неисправности (например, отключение модуля I/O из-за разрыва провода).
Например, в нефтегазовой распределенной станции ABB TU804-1 объединяет 8 модулей I/O: 4 аналоговых входных (KD2406PTBX) для измерения давления и температуры нефти, и 4 цифровых выходных (TK457V050) для управления электромагнитными клапанами. При получении данных о превышении давления от модуля KD2406PTBX ABB TU804-1 передаёт эту информацию в контроллер AC 800M за 0.5 мс. Контроллер формирует команду на закрытие клапана №2, которая через ABB TU804-1 поступает в модуль TK457V050, и клапан закрывается за 1 мс. Если модуль KD2406PTBX №3 отключается от шасси, ABB TU804-1 фиксирует ошибку «отсутствие модуля» и сигнализирует об этом в SCADA, предотвращая принятие решений на основе неполных данных.
Основной достоинством ABB TU804-1 является совместимость с широким спектром ABB модулей I/O и простота интеграции:
- Плаг-анд-плей поддержка: При подключении новых модулей I/O (например, ABB CI522A — коммуникационный модуль) ABB TU804-1 автоматически распознаёт устройство и настраивает связь с контроллером, без необходимости ручной конфигурации через ПО.
- Резервное питание: Модуль поддерживает подключение двух источников питания (24 В DC), что обеспечивает бесперебойную работу шасси при отключении одного источника — критично для систем, где перерыв в передаче данных может привести к авариям.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Интерфейсный модуль шасси (chassis interface module) |
| Маркировка | TU804-1 |
| Протокол передачи данных | Advant Bus (внутренняя шина ABB Advant OCS) |
| Скорость передачи | До 1 Мбит/с |
| Максимальное количество модулей I/O | До 16 модулей в одном шасси |
| Типы поддерживаемых модулей I/O | – Аналоговые входные: ABB KD2406PTBX
– Цифровые выходные: ABB TK457V050 – Коммуникационные: ABB CI522A, ABB IMBLK01 – Питательные: ABB PPD113 B03-23-100110 |
| Диагностика | – Контроль состояния модулей I/O (питание, исправность)
– Отслеживание ошибок шасси (разрыв шины, неполадки питания) – Передача кодов ошибок в контроллер/SCADA |
| Питание | 24 В DC ±10% (поддержка двух источников для резерва)
– Потребляемый ток: ≤120 мА (без нагрузки) |
| Степень защиты | IP20 (для монтажа в шкафу управления Advant OCS) |
| Температурный диапазон эксплуатации | -10…+60 °C (работа); -25…+70 °C (хранение) |
| Тип монтажа | DIN-рейл 35 мм (в составе шасси ABB Advant OCS) |
| Размеры (Ш×В×Г) | 48 × 100 × 145 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, AC 700F
– SCADA-системы: ABB System 800xA – Модули I/O: ABB KD2406PTBX, TK457V050, CI522A, IMBLK01 – Программное обеспечение: ABB Control Builder M |
| Срок службы | ≥15 лет |
| Сертификации | IEC 61131-3, CE, UL |
Преимущества и особенности
- Масштабируемость: Поддержка до 16 модулей I/O в одном шасси позволяет расширять систему автоматизации без замены ABB TU804-1 — достаточно добавлять новые модули под конкретные нужды объекта.
- Быстрая передача данных: Скорость 1 Мбит/с и задержка ≤0.5 мс гарантируют реальную синхронизацию между контроллером и модулями I/O, критично для процессов с высокими требованиями к оперативности.
- Автоматическая диагностика: Контроль состояния модулей I/O и передача ошибок в SCADA сокращают время локализации неисправностей, снижая простои системы.
- Резервное питание: Подключение двух источников питания обеспечивает надежность работы шасси при отключении одного источника — важно для критических систем (нефтегаз, энергетика).
- Плаг-анд-плей интеграция: Автоматическое распознавание новых модулей I/O упрощает монтаж и настройку, даже для специалистов с базовыми знаниями в области ABB систем.
Примеры применения в отраслях
-
Нефтегазовая сфера — Распределенная станция:
ABB TU804-1 управляет связью между контроллером AC 800M и 10 модулями I/O (5 KD2406PTBX для измерения давления/температуры, 5 TK457V050 для управления клапанами). При падении давления в трубопроводе модуль KD2406PTBX передаёт данные через ABB TU804-1 в контроллер, который отправляет команду на открытие клапана через TK457V050 — все операции занимают ≤2 мс, предотвращая остановку транспортировки нефти.
-
Химическая промышленность — Линия производства лекарств:
ABB TU804-1 объединяет 12 модулей I/O: 6 аналоговых входных (для измерения pH, температуры реакции) и 6 цифровых выходных (для управления насосами подачи реагентов). При отклонении pH за пределы нормы модуль KD2406PTBX сигнализирует через ABB TU804-1 контроллеру, который корректирует подачу реагента через TK457V050, сохраняя качество продукции. Если модуль I/O №7 отключается, ABB TU804-1 отправляет алерт в SCADA, и операторы заменяют модуль без остановки линии.
-
Энергетика — Вспомогательные системы ГЭС:
ABB TU804-1 обеспечивает связь между контроллером AC 800M и 8 модулями I/O (4 CI522A для коммуникации с датчиками, 4 PPD113 для питания). При перегреве системы охлаждения датчик отправляет данные через CI522A и ABB TU804-1 в контроллер, который включает резервные вентиляторы через цифровой модуль — задержка передачи ≤1 мс, предотвращая перегрев турбины.
Сравнение с конкурентами
| Параметр сравнения | ABB TU804-1 | Siemens SIMATIC ET 200SP IM 155-6 PN ST | Schneider Electric Modicon M580 BMXRMS0800 |
|---|---|---|---|
| Максимальное количество модулей I/O | 16 | 8 | 12 |
| Скорость передачи | 1 Мбит/с | 100 Мбит/с (Profinet) | 100 Мбит/с (Ethernet/IP) |
| Дополнительные функции | Резервное питание, автоматическая диагностика | Диагностика, Profinet IRT | Диагностика, Ethernet/IP |
| Совместимость с модулями I/O | Только ABB (KD2406PTBX, TK457V050 и др.) | Только Siemens (ET 200SP модули) | Только Schneider (TM3, TM5 модули) |
| Преимущество | Больше модулей I/O + резервное питание | Высокая скорость (Profinet) | Баланс скорости и количества модулей |
ABB TU804-1 выделяется возможностью подключения до 16 модулей I/O и поддержкой резервного питания — это делает его предпочтительным для крупных систем с множеством периферийных устройств (например, распределенные нефтегазовые станции). В отличие от Siemens ET 200SP IM 155-6, он поддерживает больше модулей I/O, а по сравнению с Schneider BMXRMS0800 — предлагает более надежный механизм резервного питания, критический для непрерывных процессов.
Рекомендации по выбору
ABB TU804-1 рекомендуется для:
- Крупные системы автоматизации: Объекты с 需要 ≥8 модулями I/O (нефтегазовые станции, химические заводы) — поддержка 16 модулей позволяет избежать использования нескольких шасси, сокращая место в шкафу и стоимость.
- Инфраструктура ABB: Заводы с контроллерами AC 800M/AC 700F или модулями I/O KD2406PTBX/TK457V050 — интеграция без дополнительных адаптеров, минимизируя риски несовместимости.
- Критические процессы: Системы, где перерыв в передаче данных или отключение питания может привести к авариям (энергетика, нефтегаз) — резервное питание и диагностика обеспечивают надежность.
- Расширяемые проекты: Проекты, где в будущем планируется добавление новых модулей I/O (например, коммуникационных или аналоговых) — масштабируемость ABB TU804-1 позволяет избежать замены основного модуля.
Если используется Siemens инфраструктура (S7-1500 + ET 200SP модули) — рассмотрите SIMATIC ET 200SP IM 155-6 PN ST. Для проектов с Schneider оборудованием (M580 + TM3/TM5 модули) — Schneider BMXRMS0800. При эксплуатации ABB TU804-1 регулярно обновляйте firmware через Control Builder M, проверяйте состояние шин модулей и убеждайтесь в исправности обоих источников питания — это поддерживает стабильность работы шасси.
