Описание
Общая информация о продукте

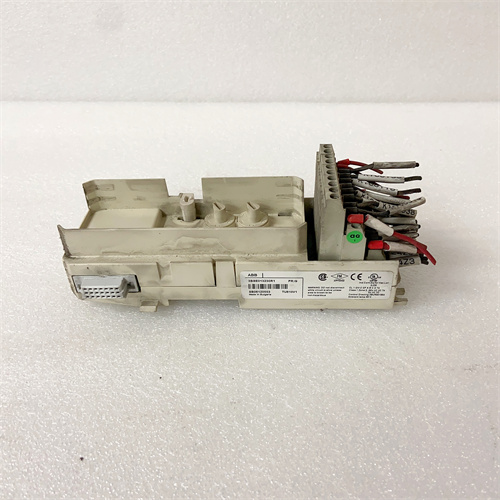

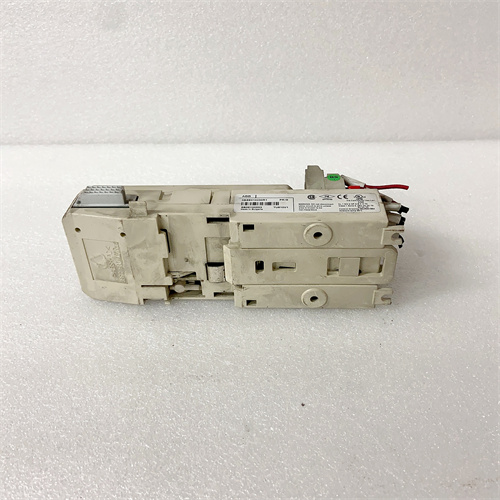

Первым делом познакомимся с устройством ABB TU810 — это промышленный интерфейсный модуль (также известный как «терминальный блок» или «модуль связи») для систем автоматизации ABB, в частности для контроллеров AC800M и DCS 800xA. Он предназначен для организации безопасного и надежного соединения между центральным контроллером и распределенными модулями I/O (входов/выходов) — аналоговыми, цифровыми или специализированными (например, модули температуры, веса), а также для передачи питания и сигналов в условиях промышленных средах. Ссылка на продукт ABB TU810 позволяет получить детальную техническую документацию, включая схемы подключения к модулям I/O, таблицы параметров коммутации и руководства по монтажу в шкафах автоматизации (вставьте здесь предоставленную ссылку). ABB TU810 отличается высокой надежностью и помехоустойчивостью — его экранированная конструкция и поддержка протокола Profinet IRT (или Modbus TCP, в зависимости от модификации) гарантируют стабильную передачу данных даже в условиях сильных электромагнитных помех (ЭМП) и вибраций, что критически важно для производств в машиностроении, химической промышленности и энергетике. Кроме того, ABB TU810 полностью совместим с модулями ABB (например, аналоговым модулем ABB PFXA401SF или цифровым модулем ABB ICSF08D1 FPR3323101R1012 24VDC), что упрощает интеграцию в существующие автоматизированные комплексы и снижает время простоя при замене компонентов.
Технические параметры продукта
ABB TU810 имеет технические характеристики, адаптированные для организации связи между контроллерами и модулями I/O:
- Тип устройства: Интерфейсный модуль для связи контроллера ABB AC800M/DCS 800xA с распределенными модулями I/O;
- Основные параметры коммутации:
- Протоколы связи: Поддержка Profinet IRT (реального времени) и Modbus TCP — Profinet IRT обеспечивает низкую задержку передачи данных (<1 мс) для критических процессов, а Modbus TCP — для универсальной связи с сторонним оборудованием;
- Скорость передачи данных: До 1 Гбит/с (для Profinet IRT) — гарантирует быструю синхронизацию между контроллером и модулями I/O;
- Максимальное расстояние связи: До 100 м при использовании кабеля Cat5e/Cat6 (для Ethernet) — достаточное для большинства промышленных площадок;
- Подключение и питание:
- Разъемы для модулей I/O: 2 стандартных разъема (по типу ABB S800 I/O) — для параллельного подключения двух модулей I/O или создания резервной цепи;
- Питание: Передача питания 24 В DC для модулей I/O (максимальный ток передачи — 5 А) — от внешнего источника или шкафа контроллера;
- Изоляция: Электрическая изоляция между каналами сигнала и питанием (250 В АС на 1 минуту) — предотвращение перекрестных помех от силовых цепей;
- Защита и помехоустойчивость:
- Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
- Экранение: Металлический корпус с экранированными разъемами — подавление внешних электромагнитных полей;
- Защита от короткого замыкания: Встроенный предохранитель (10 А) для цепи питания модулей I/O — предотвращение перегрузки при замыкании;
- Эксплуатационные параметры:
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Потребление питания: 100 мА (при 24 В DC, без учета нагрузки модулей I/O);
- Конструктивные особенности:
- Корпус: Металлический (алюминиевый сплав) с антикоррозийным покрытием;
- Тип монтажа: DIN-рейка (ширина 35 мм) — занимает 2 модульных места (36 мм по ширине);
- Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — компактный дизайн для плотного размещения в шкафах;
- Индикаторы: LED-индикаторы на корпусе (зеленый — связь установлена, желтый — передача данных, красный — ошибка коммутации);
- Совместимость:
- Совместимые контроллеры: ABB AC800M (все серии), ABB DCS 800xA;
- Совместимые модули I/O: ABB S800 I/O (аналоговые, цифровые, модули температуры), ABB PFXA401SF, ABB ICSF08D1 FPR3323101R1012 24VDC, ABB VBX01BA;
- Поддерживаемое ПО: ABB Control Builder M — для конфигурации протоколов и диагностики связи.
Преимущества и особенности
ABB TU810 выделяется среди интерфейсных модулей благодаря ряду уникальных преимуществ:
- Высокая помехоустойчивость и стабильность связи: Экраненный металлический корпус и поддержка Profinet IRT делают ABB TU810 устойчивым к сильным ЭМП — например, в химических заводах, где работают крупные электродвигатели или сварочное оборудование, модуль стабильно передает сигналы от датчиков давления к контроллеру, предотвращая ложные срабатывания и аварийные остановки;
- Универсальность и совместимость: ABB TU810 легко подходит к большинству модулей I/O ABB — от аналоговых (для измерения температуры, давления) до цифровых (для коммутации контакторов). Это устраняет необходимость в нескольких специализированных интерфейсах, сокращая затраты на оборудование и запасы запчастей;
- Легкая диагностика и обслуживание: LED-индикаторы на корпусе ABB TU810 позволяют операторам быстро определить состояние связи — например, красный свет сигнализирует о разрыве кабеля или неисправности модуля I/O, а желтый — о активной передаче данных. Через ПО ABB Control Builder M можно дистанционно проверять параметры коммутации (скорость, ошибки передачи), что сокращает время поиска проблем до 5–10 минут;
- Резервная связь и отказоустойчивость: В модификациях с поддержкой Profinet IRT ABB TU810 позволяет организовать резервную цепь связи — при сбое основного канала данные автоматически переключаются на резервный, без потери информации и остановки процесса. Это критически важно для систем с высокими требованиями к непрерывности (например, линии конвейеров в логистике или реакторы в химической промышленности).
Примеры применения в отраслях
ABB TU810 широко используется для организации связи в различных промышленных системах:
- Химическая промышленность: Завод по производству пластиков — ABB TU810 подключил контроллер ABB AC800M к 8 модулям I/O (4 аналоговых для измерения температуры реакторов, 4 цифровых для управления клапанами). Благодаря Profinet IRT модуль обеспечивал передачу данных с задержкой <1 мс, что позволило контроллеру быстро корректировать параметры реакции и предотвратить перегрев;
- Логистика: Автоматизированная склада «Wildberries» — ABB TU810 организовал связь между контроллером DCS 800xA и 12 модулями цифровых входов (для считывания сигналов концевиков, контролирующих положение паллет). Резервная цепь связи через ABB TU810 гарантировала работу системы даже при разрыве одного кабеля, предотвращая остановку конвейеров и потерю производительности;
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB TU810 подключил контроллер AC800M к модулям I/O, отвечающим за мониторинг параметров котлов (давление пара, температура воды). Помехоустойчивость модуля обеспечивала стабильную передачу данных даже при работе электродвигателей насосов, а экранированная конструкция снизила влияние ЭМП от силовых цепей.
Сравнение с конкурентами
Для оценки преимуществ ABB TU810 сравним его с аналогичным интерфейсным модулем — Siemens SIMATIC ET 200SP IM 155-6 PN ST:
| Параметр | ABB TU810 | Siemens SIMATIC ET 200SP IM 155-6 PN ST |
|---|---|---|
| Протоколы связи | Profinet IRT, Modbus TCP | Profinet RT, PROFINET IRT |
| Скорость передачи | До 1 Гбит/с | До 100 Мбит/с |
| Максимальное расстояние | До 100 м (Cat5e/Cat6) | До 100 м (Cat5e/Cat6) |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с ABB оборудованием | Полная (AC800M, PFXA401SF, ICSF08D1) | Частичная (требует адаптеров) |
| Количество разъемов для I/O | 2 | 1 |
Как видно из таблицы, ABB TU810 имеет преимущество в более высокой скорости передачи данных, усиленной защите от ЭМП, наличием двух разъемов для модулей I/O и полной совместимостью с оборудованием ABB. Для систем на контроллерах ABB AC800M/DCS 800xA он является предпочтительным выбором, так как не требует дополнительных адаптеров и обеспечивает глубокую интеграцию с модулями I/O.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB TU810 учитывайте:
- Тип контроллера ABB: Убедитесь, что ваш контроллер относится к серии AC800M или DCS 800xA — ABB TU810 не совместим с более старыми контроллерами (например, AC500 Compact);
- Требуемый протокол связи: Если вам нужна низкая задержка для критических процессов (например, регулировка температуры реактора), выберите модификацию с Profinet IRT; для универсальной связи с сторонним оборудованием — модификацию с Modbus TCP;
- Количество модулей I/O: Если нужно подключить >1 модуль I/O или организовать резервную связь, ABB TU810 с двумя разъемами идеально подходит.
-
Предостережения:
- Монтаж и подключение выполняйте только при отключенном питании контроллера и модулей I/O — неправильная коммутация может привести к короткому замыканию и повреждению компонентов;
- Используйте только оригинальные кабели ABB (Cat5e/Cat6 для Ethernet) — некачественные кабели снизят помехоустойчивость и могут вызвать потери данных;
- Регулярно проверяйте состояние LED-индикаторов — красный свет сигнализирует об ошибке (например, разрыв кабеля), которую нужно устранить немедленно;
- Не превышайте максимальный ток передачи питания (5 А) — перегрузка приведет к отключению модулей I/O и остановке процесса.
