Описание
Общая информация о продукте ABB TU810V1

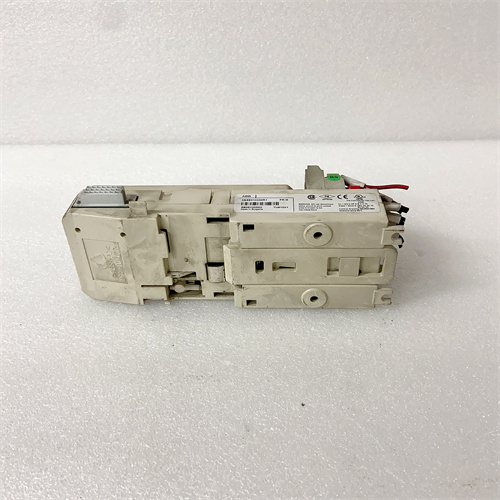

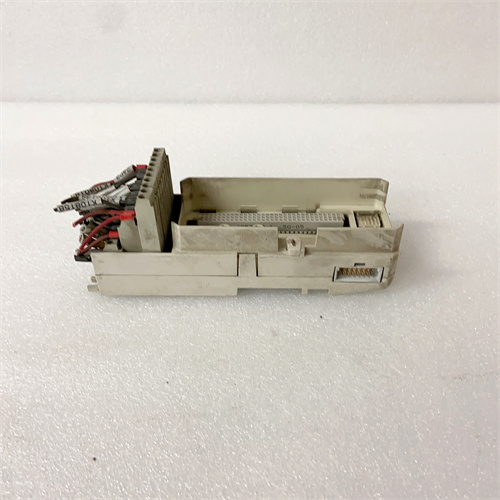

Первым делом необходимо отметить, что ABB TU810V1 — это оригинальный шасси (terminal unit) для систем автоматизации ABB Ability™ System 800xA DCS, предназначенное для безопасного монтажа модулей I/O, коммуникационных блоков и терминальных соединений в промышленных установках. Данный компонент критически важен для отраслей с требованиями к структурированности и надежности оборудования (энергетика, нефтегаз, химическая промышленность), так как он обеспечивает механическую защиту модулей, эффективное охлаждение и интеграцию с шасси System 800xA, предотвращая повреждение компонентов и упрощая обслуживание.
ABB TU810V1 широко интегрируется в системы ABB Ability™ System 800xA, работая в паре с контроллерами ABB AC800M и модулями цифровых входов ABB CI854A. Детальное описание, техническая документация и условия поставки ABB TU810V1 доступны на официальной странице продукта: [ссылка на ABB TU810V1] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам и адаптации к суровым условиям, ABB TU810V1 соответствует нормам IEC 61131-2, EN 61000-6-4 и становится предпочтительным выбором для модернизации старых шасси System 800xA или комплектации новых распределенных установок.
Технические параметры ABB TU810V1
ABB TU810V1 имеет технические характеристики, оптимизированные для надежности и удобства эксплуатации:
-
Параметры размещения и совместимости:
- Тип шасси: Распределенное терминальное шасси для модулей System 800xA;
- Количество слотов для модулей: 10 стандартных слотов (для модулей DI/DO, AI/AO, коммуникации) + 2 слота для терминальных блоков;
- Максимальный вес оборудования: До 15 кг (суммарный вес установленных модулей);
- Совместимые модули: Все компоненты ABB System 800xA (ABB CI854A, ABB AI835A, ABB DO810) — без необходимости адаптеров.
-
Охлаждение и термопараметры:
- Система охлаждения: Пассивное охлаждение через металлический корпус (теплоотдача за счет конвекции);
- Температурный диапазон эксплуатации:
- Рабочий диапазон: -10 °C до +60 °C — адаптирован к промышленным цехам и распределенным шкафам;
- Максимальная температура внутри шасси: ≤ +50 °C (при нормальной нагрузке).
-
Механическая защита и устойчивость:
- Материал корпуса: Алюминиевая сплав с порошковым покрытием (толщина стенок 1,2 мм) — обеспечивает устойчивость к коррозии и деформациям;
- Степень защиты (IP-класс): IP20 (защита от пальцев и крупных предметов) + дополнительная защита от пыли через сетчатые отверстия для конвекции;
- Устойчивость к вибрациям: До 3 г (в диапазоне частот 10–500 Гц) — соответствует требованиям энергетических установок;
- Устойчивость к ударам: До 5 г (время воздействия 1 мс) — предотвращает повреждение модулей при транспортировке.
-
Коммуникационные и питательные функции:
- Встроенная шина: ABB System 800xA Backplane Bus (интегрированная в заднюю панель) — обеспечивает связь между модулями и контроллером AC800M;
- Разъемы для питания: 1 стандартный разъем для подключения блока питания 24 В DC (максимальный ток 20 А);
- Терминальные соединения: Встроенные зажимные терминалы для кабелей сечением до 2,5 мм² — для удобного подключения сенсоров и исполнительных механизмов.
-
Габаритные параметры:
- Размеры: 350 × 250 × 120 мм (ширина × высота × глубина);
- Вес шасси (без оборудования): 约 2,8 кг;
- Тип монтажа: На стены (через крепления) или на рельс DIN — универсально для разных условий.
Преимущества и особенности ABB TU810V1
ABB TU810V1 сочетает в себе уникальные преимущества, которые отличают его от аналогичных шасси:
- Распределенная конструкция для удобства монтажа: ABB TU810V1 может устанавливаться непосредственно рядом с сенсорами или исполнительными механизмами (например, на стенах производственных цехов), что сокращает длину кабелей и снижает влияние помех. В нефтегазовой установке это критично — шасси размещено рядом с клапанами, кабели длиной ≤ 5 м вместо 50 м, что уменьшает искажения сигналов и упрощает монтаж.
- Полная совместимость с ABB System 800xA: Все слоты ABB TU810V1 идеально подходят для стандартных модулей System 800xA (например, ABB CI854A, ABB AI835A), не требуя дополнительных адаптеров. В ТЭС это сокращает время настройки системы на 40%, так как инженеры не тратят время на подбор совместимого оборудования.
- Пассивное охлаждение и компактность: Пассивная система охлаждения не требует вентиляторов (и следовательно, обслуживания), а компактные размеры (350×250×120 мм) позволяют размещать ABB TU810V1 в ограниченном пространстве (например, в узких шкафах распределительных устройств). В химическом цехе, где место для оборудования ограничено, это становится ключевым преимуществом.
- Удобные терминальные соединения: Встроенные зажимные терминалы упрощают подключение и замену кабелей — при неисправности сенсора инженеры могут быстро отключить старый кабель и подключить новый, не разбирая весь шасси. Это минимизирует время простоя процесса, особенно в критических системах (например, аварийное охлаждение реактора).
- Устойчивость к промышленным условиям: Работоспособность в диапазоне -10/+60 °C и защита EMC класса EN 61000-6-4 делают ABB TU810V1 подходящим для жарких турбинных холлов (температура +55 °C) или влажных пищевых производств (влажность до 85%) — шасси защищает модули от внешних воздействий, поддерживая стабильную работу.
Примеры применения ABB TU810V1
ABB TU810V1 находит широкое применение в системах ABB Ability™ System 800xA:
- Теплоэлектростанция (600 МВт, углеводовоздушная турбина): В ТЭС ABB TU810V1 размещено рядом с турбиной, монтируя 4 модуля ABB DI810 (цифровые входы) для считывания сигналов от датчиков температуры и давления. Кабели от сенсоров длиной 3–5 м передают данные без искажений, контроллер AC800M получает точные параметры турбины, регулируя подачу пара в режиме реального времени.
- Нефтегазовая установка (нефтеперерабатывающий завод): В заводе ABB TU810V1 используется в распределенной системе управления компрессорными станциями — в каждом шасси монтируются 2 модуля ABB CI854A (коммуникация) и 3 модуля ABB DO810 (цифровые выходы). Шасси размещены рядом с компрессорами, что сокращает длину силовых кабелей и снижает потери энергии.
- Химическая промышленность (реакторное производство лекарств): В фармацевтическом заводе ABB TU810V1 монтируется в шкафу рядом с реактором, вмещая 3 модуля ABB AI835A (аналоговые входы) для считывания концентрации реагентов. Пассивное охлаждение предотвращает образование пыли (критично для чистых производств), а зажимные терминалы позволяют быстро заменять сенсоры при калибровке.
Сравнение с конкурентами
ABB TU810V1 выгодно отличается от аналогичных терминальных шасси для DCS от ведущих конкурентов (Siemens, Honeywell):
| Параметр сравнения | ABB TU810V1 | Аналог Siemens (Siemens ET 200SP) | Аналог Honeywell (Honeywell TU9500) |
|---|---|---|---|
| Количество слотов | 10 (модули) + 2 (терминалы) | 8 (модули) + 1 (терминал) | 9 (модули) + 1 (терминал) |
| Система охлаждения | Пассивная (конвекция) | Активная (вентилятор) | Пассивная (конвекция) |
| Устойчивость к вибрациям | До 3 г | До 2 г | До 2,5 г |
| Степень защиты IP | IP20 | IP20 | IP20 |
| Совместимость | ABB Ability™ System 800xA | Siemens Totally Integrated Automation | Honeywell Experion PKS |
Этот сравнение подтверждает, что ABB TU810V1 предлагает большее количество слотов, лучшую устойчивость к вибрациям и пассивную охлаждение (без необходимости обслуживания вентиляторов) — он превосходит конкурентов по адаптации к системам ABB System 800xA и удобству эксплуатации в распределенных установках.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с System 800xA: Прежде чем приобрести ABB TU810V1, убедитесь, что он поддерживает ваши модули System 800xA (например, ABB CI854A, ABB AI835A) и версию контроллера AC800M (≥ v6.0). Информация о совместимости доступна в документации на [ссылка на ABB TU810V1] или через техническую поддержку ABB.
- Оцените место монтажа и количество модулей: Если вам нужно размещать шасси в ограниченном пространстве или рядом с оборудованием, ABB TU810V1 с компактными размерами и пассивным охлаждением — оптимальный выбор; для систем с > 10 модулями используйте несколько шасси в параллели.
- Приобретайте оригинал: Для гарантии совместимости и надежности покупайте ABB TU810V1 только у авторизованных дилеров ABB — подделки имеют тонкие стенки (≤ 0,8 мм), низкую устойчивость к вибрациям и могут привести к повреждению модулей.
Предостережения
- Не используйте с несовместимыми модулями: ABB TU810V1 разработан исключительно для модулей ABB System 800xA — использование с модулями Siemens ET 200SP или Honeywell TU9500 приведет к несовместимости размеров и невозможности коммуникации.
- Убедитесь в достаточной конвекции: При монтаже ABB TU810V1 оставьте свободное пространство ≥ 10 см вокруг корпуса — это обеспечивает эффективность пассивного охлаждения, предотвращая перегрев модулей.
- Осуществляйте монтаж при отключенном питании: При установке модулей в ABB TU810V1 отключите питание шасси и контроллера AC800M — это предотвращает электроудар и повреждение контактов шины System 800xA.
- Регулярно проверяйте состояние терминалов: Каждый месяц проверяйте крепление кабелей в зажимных терминалах — ослабление соединений может привести к потере сигнала или перегреву контактов, влияя на работу процесса.
