Описание
Общая характеристика продукта: ABB TU811

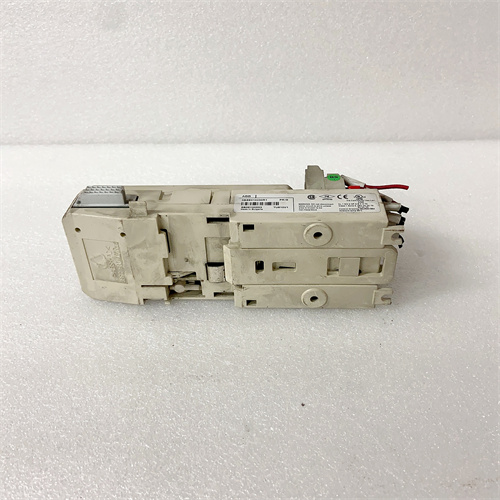

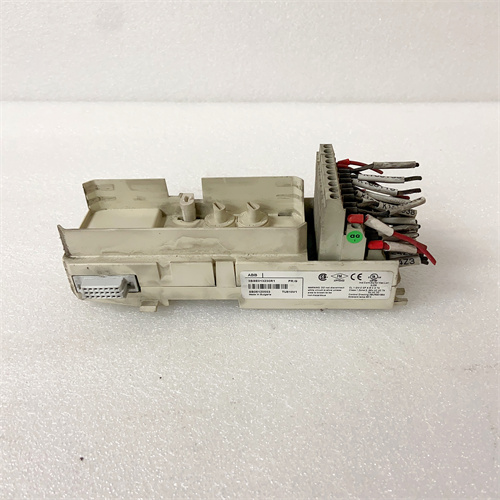

Первым делом рассмотрим промышленный модуль шасси (распределительный узел) для систем автоматизации ABB — ABB TU811, относящийся к серии ABB Advant OCS (специализирующейся на надежных, отказоустойчивых решениях для управления сложными технологическими процессами в энергетике, нефтегазе и тяжелой промышленности). Это устройство выполняет ключевую роль в структурировании системы: оно обеспечивает физическое и электрическое соединение контроллеров ABB (например, AC800M), модулей I/O (DI/DO, AI/AO) и коммуникационных интерфейсов, а также управляет распределением питания и синхронизацией данных между компонентами. ABB TU811 сочетает в себе высокую надежность, расширяемость и защиту от внешних помех, становясь неотъемлемым элементом для крупных автоматизированных объектов, где требуется стабильная работа всей системы (например, атомные электростанции, крупные нефтеперерабатывающие заводы).
ABB TU811 гарантирует бесперебойную связь и питание даже при высокой нагрузке: например, на нефтегазовом комплексе ABB TU811 объединяет 4 контроллера AC800M, 8 модулей I/O (включая ABB 07DC91C) и 2 коммуникационных модуля MB510, обеспечивая передачу данных между ними с задержкой ≤1 мс и стабильное питание 24 В DC для всех компонентов. Благодаря двойной системе питания (основное и резервное) модуль продолжает работать при отключении одного источника, предотвращая остановку всего технологического процесса. Также ABB TU811 оснащен системой мониторинга состояния: он контролирует напряжение питания, температуру внутри шасси и состояние соединений, а при выявлении неисправностей (например, перегрев, падение напряжения) отправляет сигнал аварии в контроллер, позволяя операторам быстро реагировать.
Особенно стоит отметить, что ABB TU811 поддерживает “горячее заменение” модулей I/O — это означает, что неисправный модуль можно заменить без отключения всего шасси, что критически важно для объектов с непрерывным производством (например, химические заводы, где остановка приведет к повреждению реактивов). Интеграция с системами ABB Advant OCS также упрощает настройку: ABB TU811 автоматически обнаруживает подключенные модули и синхронизирует их конфигурацию через программное обеспечение ABB Control Builder M. Полную информацию о ABB TU811, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB TU811] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB TU811
Технические характеристики ABB TU811 соответствуют стандартам IEC 61131-2 (для промышленных шасси) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленное шасси для модулей автоматизации серии ABB Advant OCS |
| Конфигурация и расширяемость | • Количество слотов для модулей: 10 (для контроллеров, I/O, коммуникации) • Тип поддерживаемых модулей: ABB AC800M, ABB 07DC91C, ABB MB510, ABB DTDX991A • Поддержка “горячего замена”: Да (для модулей I/O и коммуникации) • Топология соединения: Линейная (для расширения можно соединить до 5 шасси TU811) |
| Питание | • Тип входного напряжения: 24 В DC (двойная система: основное + резервное) • Диапазон входного напряжения: 19.2 В – 30 В DC • Максимальный ток потребления: 10 А (на все слоты) • Защита: От короткого замыкания (автоматический выключатель 10 А), от обратного полярности • Распределение питания: Отдельные линии для контроллеров, I/O и коммуникации |
| Коммуникация и синхронизация | • Внутренняя шина данных: Advant OCS Backplane Bus (скорость 100 Мбит/с, полнодуплекс) • Синхронизация времени: Поддержка NTP и IEEE 1588 (PTP), точность ≤1 мс • Протоколы диагностики: Modbus TCP (для передачи данных о состоянии шасси) • Интерфейс для конфигурации: Ethernet (RJ45, 10/100 Mbps) |
| Защитные функции | • Galvanic изоляция: 2500 В АЦП (между шиной данных, питанием и внешними соединениями) • ЭМС-защита: Класс A (по EN 61000-6-2) — защита от электростатического разряда (ESD ±15 кВ), электромагнитных полей (80–1000 МГц) • Мониторинг: Контроль напряжения, температуры (диапазон 0 °C – +60 °C), состояние слотов • Аварийные сигналы: Контактный выход для подключения сигнальной лампы или реле |
| Конструктивные параметры | • Тип монтажа: Панельное (на стене или в шкафу) • Класс защиты (IP): IP20 (для монтажа в закрытом шкафу) • Габариты (Ш×В×Г): 483 × 267 × 130 мм (ширина × высота × глубина) • Вес: ~5.0 кг (без модулей) • Индикаторы: LED «Power 1/2» (зеленый — питание нормальное), LED «Bus Status» (зеленый — связь стабильная), LED «Alarm» (красный — авария) |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к ударению: ≤15 Г (продолжительность 11 мс) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — для зон 1), IEC 61508 (SIL 2 — для систем безопасности) |
Преимущества и особенности ABB TU811
-
Высокая отказоустойчивость и надежность
ABB TU811 оборудован двойной системой питания (основное + резервное) и поддерживает “горячее заменение” модулей — это минимизирует время простоя системы при нештатных ситуациях. Например, если модуль I/O выходит из строя на нефтеперерабатывающем заводе, оператор может заменить его без отключения шасси, сохраняя работу остальных компонентов. Galvanic изоляция 2500 В АЦП также защищает внутренние шины от шунтирующих токов и перепадов напряжения, возникающих в промышленных сетях, что увеличивает срок службы устройства. -
Расширяемость и гибкость
С 10 слотами для модулей и поддержкой соединения до 5 шасси TU811 ABB TU811 легко адаптируется к росту потребностей объекта. Например, при расширении нефтегазового комплекса можно добавить дополнительные модули I/O или коммуникации, не заменяя всю систему. Поддержка различных типов модулей (контроллеры, I/O, коммуникация) делает ABB TU811 универсальным решением для разных отраслей — от энергетики до химической промышленности. -
Точная синхронизация и быстрая передача данных
Внутренняя шина данных Advant OCS Backplane Bus обеспечивает скорость передачи 100 Мбит/с и задержку ≤1 мс — критически важно для систем с требованием реального времени (например, управление турбинами в электростанциях, где задержка может привести к аварии). Поддержка протоколов IEEE 1588 (PTP) и NTP гарантирует синхронизацию времени между всеми модулями с точностью ≤1 мс, что облегчает анализ событий и логирование (например, определение последовательности сбоев в системе). -
Простота эксплуатации и диагностики
Система мониторинга ABB TU811 контролирует все ключевые параметры (напряжение, температура, состояние слотов) и передает данные о состоянии через Modbus TCP в SCADA-систему или HMI-панель. Операторы могут в реальном времени отслеживать работу шасси и получать алерты при авариях (например, перегрев, падение напряжения). Легкая панель доступа и четкая маркировка слотов также упрощают монтаж и замену модулей — не требуется специальное обучение для обслуживания.
Примеры применения ABB TU811
- Энергетика: Управление системами охлаждения атомной электростанции
В атомной электростанции ABB TU811 объединяет компоненты автоматизации системы охлаждения реактора:
- В шасси установлены 2 контроллера ABB AC800M (основной и резервный), 4 модуля I/O ABB DTDX991A (для сбора сигналов от датчиков температуры и давления) и 1 коммуникационный модуль ABB MB510 (для связи с центральной SCADA);
- Двойная система питания ABB TU811 гарантирует бесперебойное питание всех компонентов: при отключении основного источника (24 В DC) резервное автоматически включается;
- При перегреве одного из модулей I/O оператор заменяет его через “горячее заменение”, не останавливая систему охлаждения — это критически важно для безопасности реактора;
- Данные о температуре воды и состоянии модулей передаются в SCADA через Modbus TCP, позволяя инженерам отслеживать параметры и планировать техническое обслуживание.
- Нефтегаз: Контроль трубопровода передачи газа
На трубопроводе передачи газа (длина 300 км) ABB TU811 используется в распределенных пунктах управления (RDCS):
- Каждый RDCS оборудован шасси ABB TU811, контроллером AC800M и модулями I/O для управления клапанами и насосами;
- Несколько шасси ABB TU811 соединены в линию для расширения системы: например, при добавлении нового клапана достаточно подключить дополнительный модуль I/O к одному из шасси;
- Синхронизация времени через IEEE 1588 гарантирует, что данные о давлении газа в разных участках трубопровода отмечаются одинаковым временем — это облегчает анализ волн давления и выявление утечек;
- В случае повреждения коммуникационного модуля MB510 оператор заменяет его без отключения контроллера, сохраняя связь с центральным центром.
- Химическая промышленность: Управление реактором для производства пластика
В химическом заводе ABB TU811 управляет автоматикой реактора для производства полиэтилена:
- Шасси ABB TU811 объединяет контроллер AC800M, модули I/O ABB 07DC91C (для управления клапанами подачи реагентов) и модуль AI для измерения концентрации реагентов;
- Система мониторинга ABB TU811 контролирует температуру внутри шасси: при превышении 55 °C отправляет сигнал аварии в контроллер, который активирует дополнительное охлаждение;
- При необходимости модернизации завода добавляются новые модули I/O в свободные слоты ABB TU811 — не требуется заменять существующее оборудование;
- Логирование событий (например, замена модулей, аварийные сигналы) хранится в памяти шасси, что помогает в аудите соответствия требованиям безопасности (например, стандарта ISO 9001).
Сравнение с конкурентами
Сравним ABB TU811 с шасси Siemens SIMATIC S7-400 CR (6ES7400-0HR02-4AB0) — аналогом для системы S7-400:
| Параметр | ABB TU811 | Siemens SIMATIC S7-400 CR |
|---|---|---|
| Количество слотов | 10 (для всех типов модулей) | 6 (для контроллеров и I/O) |
| Поддержка “горячего замена” | Да (для I/O и коммуникации) | Да (только для I/O) |
| Двойная система питания | Да (основное + резервное) | Да (опционально, требует дополнительного модуля) |
| Внутренняя шина данных | 100 Мбит/с, задержка ≤1 мс | 18 Mbit/s, задержка ≤10 мс |
| Синхронизация времени | IEEE 1588 (PTP), NTP (точность ≤1 мс) | NTP (точность ≤10 мс) |
| Габариты | 483 × 267 × 130 мм | 482 × 300 × 130 мм |
| Сертификация SIL | SIL 2 | SIL 1 |
Вывод: ABB TU811 превосходит аналог Siemens по ключевым параметрам надежности и производительности: больше слотов для модулей (10 против 6), быстрее внутренняя шина (100 Мбит/с против 18 Мбит/с), точнее синхронизация времени (≤1 мс против ≤10 мс) и стандартную двойную систему питания (у Siemens она опциональна). Также ABB TU811 имеет более высокую сертификацию SIL 2, что делает его подходящим для систем безопасности, в то время как Siemens S7-400 CR ограничен SIL 1. Для крупных объектов с высокими требованиями к отказоустойчивости (энергетика, нефтегаз) ABB TU811 является предпочтительным выбором.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB TU811 если:
- Требуется шасси для крупных систем автоматизации ABB Advant OCS (контроллеры AC800M, модули I/O, коммуникация) с высокой отказоустойчивостью.
- Важна “горячая замена” модулей и двойная система питания (для объектов с непрерывным производством).
- Необходимо соответствие стандартам безопасности SIL 2 (например, системы охлаждения реакторов, аварийные остановки турбин).
-
Эксплуатация:
- При монтаже ABB TU811 обеспечьте достаточное пространство для охлаждения: минимальное расстояние между шасси и другими устройствами — 10 см, чтобы предотвратить перегрев.
- Для “горячего замена” модулей используйте только оригинальные компоненты ABB: неоригинальные модули могут не поддерживать эту функцию и причинить повреждение шасси.
- Регулярно проверяйте состояние индикаторов: красный свет LED “Alarm” сигнализирует о проблеме (например, падение напряжения, перегрев) — немедленно диагностируйте шас
