Описание
Общая информация о продукте

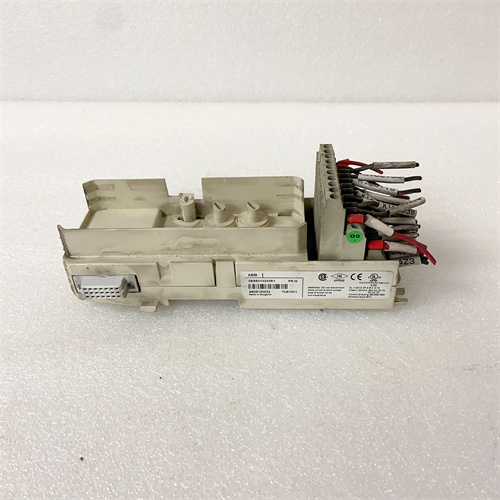

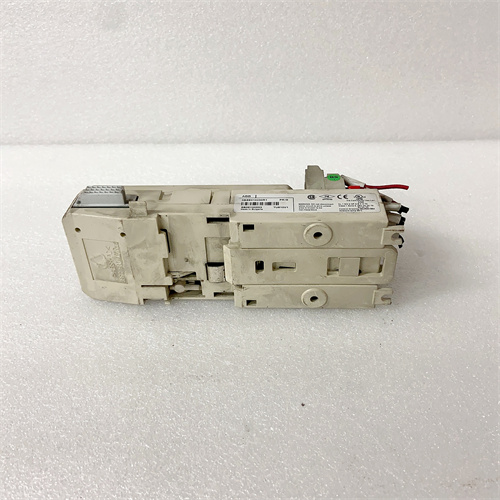

Первым делом познакомимся с устройством ABB TU841 3BSE020848R1 — это промышленный терминалный блок (терминал) для шкафов контроллеров ABB AC 800M, предназначенный для безопасного и организованного соединения силовых и сигнальных кабелей с модулями I/O (аналоговыми/цифровыми) и центральным процессором (CPU). Он выступает как ключевой элемент распределения цепей в автоматизированных системах, обеспечивая надежное контактное соединение, защиту от окисления и удобство обслуживания, что критически важно для стабильности сложных производственных процессов в энергетике, нефтегазе, химической промышленности и металлургии. Ссылка на продукт ABB TU841 3BSE020848R1 позволяет получить детальную техническую документацию, включая таблицы нагрузочных характеристик, схемы монтажа в шкафах AC 800M и рекомендации по выбору кабелей (вставьте здесь предоставленную ссылку). ABB TU841 3BSE020848R1 отличается высокой механической прочностью и совместимостью с оборудованием ABB — его конструкция с металлическими контактами и модульным дизайном гарантирует долговечность даже в условиях умеренных вибраций, снижая частоту замен и downtime производственных линий.
Технические параметры продукта
ABB TU841 3BSE020848R1 имеет технические характеристики, адаптированные для соединения кабелей в шкафах контроллеров ABB:
- Тип устройства: Терминалный блок (терминал) для шкафов контроллеров ABB AC 800M;
- Основные параметры соединения:
- Тип контактов: Медные контакты с никелевым покрытием — предотвращение окисления и снижение контактного сопротивления (<5 мОм);
- Диапазон диаметров проводов: 0,5–2,5 мм² (для медных и алюминиевых проводов с изоляцией класса 600 В);
- Максимальный ток на контакт: 24 А (при температуре окружающей среды 25 °C, напряжение до 600 В АС/DC);
- Максимальная мощность на контакт: 14,4 кВт (при 600 В АС, 24 А);
- Конструктивные особенности:
- Корпус: Пластик класса UL94 V-0 (негорючий), устойчивый к механическим повреждениям и химическим веществам (нефть, масло в низких концентрациях);
- Тип зажима: Винтовой зажим с клипсовым механизмом — надежное фиксирование провода без повреждения изоляции, удобство монтажа/демонтажа;
- Количество контактов: 24 независимых контакта (в одном модуле) — для параллельного соединения сигнальных и силовых цепей;
- Модульность: Возможность объединения нескольких модулей ABB TU841 3BSE020848R1 в цепочку (до 10 модулей) — для увеличения количества соединений в шкафу;
- Уровень защиты и эксплуатабельность:
- Класс защиты корпуса: IP20 (для установки внутри шкафов контроллеров ABB AC 800M);
- Рабочий диапазон температур: -40 °C до +85 °C — расширенный диапазон для суровых промышленных условий;
- Устойчивость к вибрациям: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Срок службы: ≥15 лет (при соблюдении режима эксплуатации и регулярной проверке зажимов);
- Монтажные параметры:
- Тип монтажа: DIN-рейка (ширина 35 мм) — стандартный монтаж в шкафах ABB AC 800M;
- Размеры модуля: 12 мм (ширина) × 80 мм (длина) × 30 мм (высота) — компактный дизайн для плотного размещения;
- Совместимость с оборудованием ABB: Полная совместимость с модулями I/O ABB AC 800M (AI/AO, DI/DO), CPU ABB PM865K01 3BSE031151R1 и коммуникационными модулями.
Преимущества и особенности
ABB TU841 3BSE020848R1 выделяется среди терминалных блоков благодаря ряду уникальных преимуществ:
- Надежность соединения и защита контактов: Медные контакты с никелевым покрытием в ABB TU841 3BSE020848R1 предотвращают окисление даже при длительной эксплуатации в условиях влажности (до 90% без конденсата), что сохраняет низкое контактное сопротивление и избежает перегрева контактов при высоких токах. Винтовой зажим с клипсом гарантирует фиксацию провода без разрыва, даже при вибрациях в шкафу (например, от работы вентиляторов охлаждения);
- Модульность и удобство обслуживания: Возможность объединения нескольких модулей ABB TU841 3BSE020848R1 позволяет адаптировать количество соединений к нуждам шкафа — например, для шкафа с 5 модулями I/O достаточно 3–4 терминалных блока. Каждый контакт имеет маркировку, что упрощает идентификацию цепей при обслуживании (например, быстро найти сигнал от конкретного сенсора);
- Экстремальная эксплуатабельность: Рабочий диапазон температур -40 °C до +85 °C делает ABB TU841 3BSE020848R1 подходящим для эксплуатации в холодных регионах (Сибирь) или жарких цехах (плавильные печи), где стандартные терминалы часто выходят из строя из-за перепадах температуры;
- Полная совместимость с ABB: ABB TU841 3BSE020848R1 разработан специально для шкафов AC 800M — он идеально подходит под размеры DIN-рейки и соединяется с модулями I/O без адаптеров. Это устраняет риск несовместимости и снижает время монтажа системы автоматизации.
Примеры применения в отраслях
ABB TU841 3BSE020848R1 широко используется для организации соединений в шкафах контроллеров ABB в различных критических отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB TU841 3BSE020848R1 была использована в шкафе контроллера ABB AC 800M для соединения 4 модулей AI (аналоговые входы) с 48 датчиками температуры пара (Pt100). Никелевые контакты терминалов предотвратили окисление при работе в условиях влажности (85%), а маркировка контактов упрощает диагностику при замене сенсоров;
- Нефтегаз: Промысловая площадка «Газпром» — ABB TU841 3BSE020848R1 организовывал соединения между 6 модулями DI (цифровые входы) и 72 кнопками аварийного остановки. Модульность терминалов позволило сгруппировать цепей по секторам площадки, что ускорило локализацию неисправности при сборе (например, быстро найти разрыв в цепи одной кнопки);
- Химическая промышленность: Завод «Краснодархимпром» — ABB TU841 3BSE020848R1 соединял 3 модуля AO (аналоговые выходы) с 36 регулирующими клапанами. Устойчивость к вибрациям от реакторов гарантировала надежную передачу команд от CPU ABB PM865K01 3BSE031151R1 к клапанам, предотвращая нестабильность давления в реакторах.
Сравнение с конкурентами
Для оценки преимуществ ABB TU841 3BSE020848R1 сравним его с аналогичным терминалным блоком — Siemens 3RT2916-1BB00:
| Параметр | ABB TU841 3BSE020848R1 | Siemens 3RT2916-1BB00 |
|---|---|---|
| Количество контактов в модуле | 24 | 8 |
| Диапазон диаметров проводов | 0,5–2,5 мм² | 0,75–2,5 мм² |
| Максимальный ток на контакт | 24 А | 20 А |
| Рабочий диапазон температур | -40 °C до +85 °C | -25 °C до +70 °C |
| Совместимость с ABB AC 800M | Полная (без адаптеров) | Частичная (требует адаптеров) |
| Устойчивость к вибрациям | IEC 60068-2-6 (10–55 Гц) | IEC 60068-2-6 (10–50 Гц) |
Как видно из таблицы, ABB TU841 3BSE020848R1 имеет преимущество в большем количестве контактов, более широком диапазоне диаметров проводов, более высоком максимальном токе, расширенном температурном диапазоне и полной совместимостью с шкафами ABB AC 800M. Для систем на оборудовании ABB он является предпочтительным выбором, так как не требует адаптеров и обеспечивает надежные соединения в суровых условиях.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB TU841 3BSE020848R1 учитывайте:
- Количество соединений в шкафу: Рассчитайте необходимое количество контактов — один модуль ABB TU841 3BSE020848R1 имеет 24 контакта, поэтому для 100 соединений потребуется 5 модулей (с запасом на дополнительные цепей);
- Параметры проводов: Убедитесь, что диаметр ваших проводов (0,5–2,5 мм²) соответствует диапазону терминалов — для проводов >2,5 мм² выбирайте модели с большим зажимом (например, ABB TU842);
- Условия эксплуатации: Для помещений с температурой < -25 °C или влажностью >80% ABB TU841 3BSE020848R1 идеально подходит благодаря расширенному температурному диапазону и защите контактов от окисления.
-
Предостережения:
- При монтаже не перетягивайте винты зажима — пережим может повредить изоляцию провода или деформировать контакт;
- Регулярно проверяйте состояние зажимов (не реже 1 раза в квартал) — вибрации в шкафу могут ослабить винты, что приведет к увеличению контактного сопротивления и перегреву;
- Используйте только медные или алюминиевые проводы — другие материалы (например, стальные) имеют высокое сопротивление и могут вызвать перегрев контактов;
- При замене кабеля сначала отключите питание шкафа — работа под напряжением может привести к электрокарению или повреждению модулей I/O.
TU841
