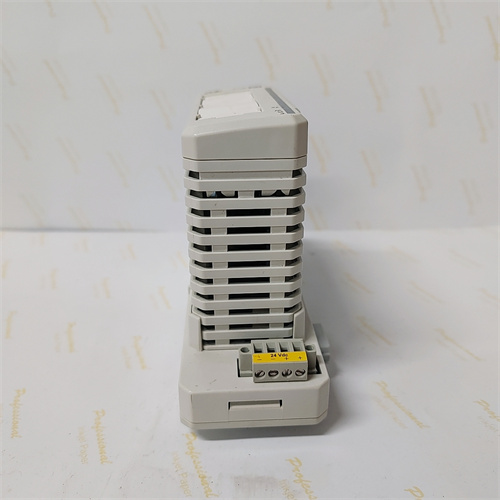

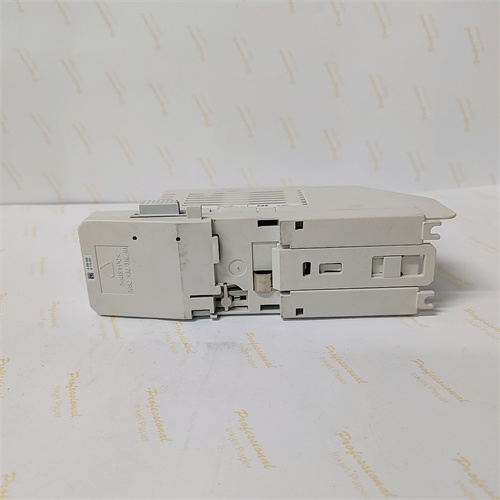

ABB TU842 3BSE020850R1

Описание

Общая информация о продукте ABB TU842 3BSE020850R1

Технические параметры ABB TU842 3BSE020850R1

• Тип устройства: Коммуникационный модуль (bus controller) для промышленных шин, линейки ABB Advant OCS, артикул 3BSE020850R1.

Параметры коммуникаций

• Поддерживаемые протоколы:
  • Profibus DP (мастер/слейв режим, скорость передачи 9,6 кбит/с – 12 Мбит/с);
  • Modbus RTU (RS485 интерфейс, скорость 1200 бит/с – 115,2 кбит/с);
  • ABB MasterBus 300 (внутренняя шина ABB Advant, скорость 10 Мбит/с);
• Количество интерфейсов: 2 физических интерфейса (1x Profibus DP/Modbus RTU, 1x MasterBus 300);
• Изоляция интерфейсов: 500 В AC (между коммуникационными линиями и корпусом, на 1 минуту);
• ** Латентность передачи данных**: ≤1 мс (для Profibus DP, при скорости 12 Мбит/с);
• Максимальное количество подключенных устройств: 127 устройств на Profibus DP, 32 устройства на Modbus RTU.

Параметры электрические и надежности

• Питание: Из шиной контроллера ABB Advant (5 В DC, потребление ≤150 мА);
• Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь 2 kV, емкостная связь 15 kV);
• Средне время между отказами (MTBF): >2 000 000 часов (по стандарту MIL-HDBK-217F, при температуре 40 °C);
• Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
• Режим работы: 24/7 (круглосуточный, без перерыва для обслуживания).

Параметры конструкции и конфигурации

• Монтаж: В шасси контроллеров ABB Advant (совместимо с Advant OC 500/OC 501/OC 502);
• Габариты: 40 мм × 160 мм × 80 мм (ширина × высота × глубина);
• Вес: ≈0,25 кг;
• Индикаторы: Светодиодные (состояние связи по каждой шине: «активна»/«ошибка», питание);
• Конфигурация: Через ПО ABB Control Builder (совместимо с Windows 7/10, поддержка настройки протоколов, скорости передачи, адресов устройств);
• Сертификации: IEC 61131-3 (стандарт программирования контроллеров), EN 50170 (Profibus 兼容性), CE, UL.

Преимущества и особенности ABB TU842 3BSE020850R1

1. Поддержка нескольких промышленных протоколов: Совместимость с Profibus DP, Modbus RTU и ABB MasterBus 300 позволяет ABB TU842 3BSE020850R1 интегрироваться с оборудованием разных производителей (ABB, Siemens, Rockwell) и существующими системами. Это устраняет необходимость в отдельных модулях для каждой шины, экономя место в шасси и снижая стоимость проекта.
2. Низкая латентность и высокая скорость передачи: Латентность ≤1 мс и скорость Profibus DP до 12 Мбит/с обеспечивают обмен данными в реальном времени — критично для систем с жесткими требованиями к отклику (например, регулирование давления в реакторах, синхронизация конвейеров). В отличие от модулей с латентностью >5 мс, он не вызывает задержек в управлении, что снижает риск нестабильности процессов.
3. Отказоустойчивость и автоматическое восстановление: При сбое связи с одним устройством или разрыве линии ABB TU842 3BSE020850R1 сохраняет связь с остальными узлами и отправляет детальный сигнал об ошибке (адрес неисправного устройства, тип сбоя) в контроллер. Это упрощает диагностику и сокращает время восстановления — в отличие от модулей, которые полностью останавливают передачу данных при сбое.
4. Прочная изоляция и защита от помех: Изоляция коммуникационных интерфейсов 500 В AC и соответствие стандарту EN 61000-6-2 делают ABB TU842 3BSE020850R1 устойчивым к электромагнитным помехам (например, от мощных электродвигателей, трансформаторов) и перенапряжениям. Это гарантирует надежную работу в агрессивных промышленных средах (химические цеха, металлургия), где обычные модули часто теряют связь.
5. Гибкая конфигурация и удобство обслуживания: ПО ABB Control Builder позволяет быстро настраивать параметры протоколов, адресов устройств и скорость передачи — без необходимости в физическом доступе к модулю (через сетевой интерфейс). Светодиодные индикаторы сразу показывают состояние каждой шины, что позволяет оператору быстро выявлять неисправности (например, красный свет — ошибка Profibus DP, зеленый — нормальная работа).

Примеры применения ABB TU842 3BSE020850R1

1. Химический завод (реакторный комплекс): В заводе по производству пластиков ABB TU842 3BSE020850R1 организовывает связь между 6-мя I/O-модулями ABB MB510 3BSE002540R1 (собирают данные о температуре, давлении, концентрации реагентов в реакторах) и контроллером ABB Advant OC 501. Модуль использует Profibus DP (скорость 12 Мбит/с) для передачи данных каждые 10 мс — контроллер в реальном времени корректирует подачу реагентов и температуру. При разрыве связи с одним I/O-модулем (например, из-за повреждения кабеля) ABB TU842 3BSE020850R1 продолжает передавать данные от других модулей и отправляет сигнал об ошибке в HMI — оператор быстро локализует неисправность и восстанавливает связь за 15 минут.
2. Энергетический объект (ТЭС): В теплоэлектростанции ABB TU842 3BSE020850R1 соединяет контроллер DCS ABB Symphony Plus с 10-мя силовыми модулями ABB GFD563A102 3BHE046836R0102 (управляют вентиляторами котлов) и 5-мя датчиками расхода пара. Модуль использует Modbus RTU для связи с силовыми модулями и ABB MasterBus 300 для взаимодействия с DCS — обеспечивая монITORинг и управление всеми устройствами из единого операторского пункта. Высокая отказоустойчивость модуля гарантирует, что даже при сбое одного вентилятора остальные продолжают работать в режиме автоматического регулирования.
3. Пищевая промышленность (линия упаковки): В крупном молочном заводе ABB TU842 3BSE020850R1 связывает контроллер ABB Advant OC 502 с 12-мя роботами упаковки и 8-мя датчиками наличия продукции (на конвейерах). Модуль использует Profibus DP для синхронизации роботов — каждый робот получает команду на упаковку через ABB TU842 3BSE020850R1 с задержкой <1 мс, что обеспечивает равномерность производительности линии (150 упаковок в минуту). При перегрузке одного робота модуль перераспределяет задачи между другими устройствами, поддерживая общую производительность.

Сравнение с конкурентами

Рекомендации по выбору и мера предосторожности

Рекомендации по выбору

1. Сложные системы с распределенным контролем: Для химических заводов, ТЭС или металлургических цехов с множеством I/O-модулей и сенсоров — ABB TU842 3BSE020850R1 с поддержкой нескольких протоколов и высокой отказоустойчивостью обеспечивает надежную связь, в то время как модули с одним протоколом требуют дополнительных шлюзов.
2. Проекты с использованием ABB Advant OCS: Для модернизации или расширения существующих систем ABB Advant (OC 500/OC 501) — ABB TU842 3BSE020850R1 полностью совместим с шиной MasterBus 300 и ПО ABB Control Builder, не требуя дополнительной настройки или драйверов.
3. Приложения с требованиями к реальному времени: Для регулирования реакторов, синхронизации роботов или контроля высокомощных двигателей (требуется латентность ≤1 мс) — ABB TU842 3BSE020850R1 подходит идеально, в то время как модули с более высокой латентностью вызывают задержки в управлении.
4. Условия с высоким уровнем помех: Для химических, металлургических или энергетических объектов — изоляция 500 В AC и защита от ЭМС ABB TU842 3BSE020850R1 гарантируют стабильную связь, в то время как модули с низкой изоляцией часто теряют данные при воздействии помех.

Меры предосторожности

1. Проверка совместимости протоколов: Перед монтажом убедитесь, что выбранный протокол (Profibus DP/Modbus RTU) соответствует протоколом подключенных устройств (I/O-модули, сенсоры) — несоответствие приведет к невозможности связи с ABB TU842 3BSE020850R1.
2. Ограничение длины коммуникационных линий: Для Profibus DP максимальная длина линии при скорости 12 Мбит/с — 100 м; при превышении используйте повторяющие устройства (репитеры) — иначе скорость переда
