Описание
Начало: Бренд, модель и ссылка на продукт

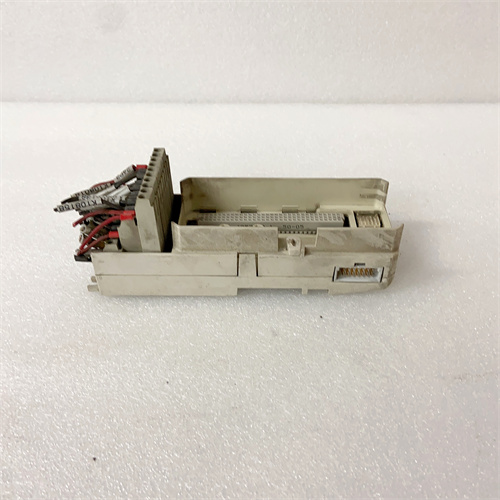

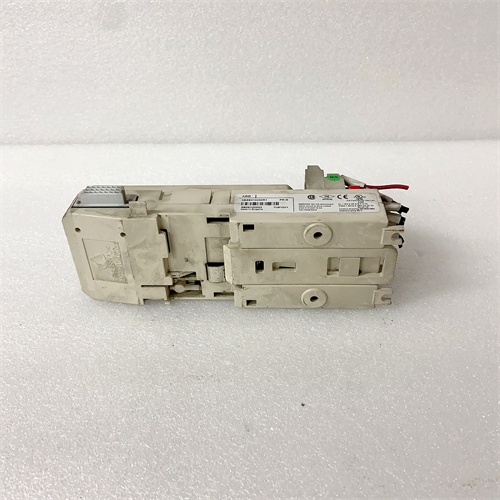

Рассматриваемый компонент — это шасси модуля (backplane module) для систем распределенного управления процессами (DCS) ABB TU890 3BSC690075R1 компании ABB, предназначенный для интеграции и коммуникации между модулями сигнальных обработок (AI, DI, AO, DO) и контроллером в платформе ABB 800xA. Ссылка на техническую документацию и детальную информацию о ABB TU890 3BSC690075R1 (в качестве примера, пока не предоставлена фактическая ссылка) — [ссылка на ABB TU890 3BSC690075R1].
Описание продукта
ABB TU890 3BSC690075R1 представляет собой критический компонент инфраструктуры DCS ABB 800xA, выполняющий две основные функции: подача питания на подключенные модули сигнальных обработок и обеспечение высокоскоростной коммуникации между этими модулями и центральным контроллером. Шасси ABB TU890 3BSC690075R1 имеет 8 слотов для подключения модулей (например, AI801, DI801) — каждый слот обеспечивает стабильное питание (24 В DC) и двустороннюю передачу данных через внутреннюю шину с скоростью до 100 Мбит/с, что гарантирует отсутствие задержек в обработке сигналов.
Благодаря двойной цепи питания ABB TU890 3BSC690075R1 обеспечивает отказоустойчивость: при сбое одной цепи питания вторая продолжает подавать энергию на модули, предотвращая остановку всего участка контроля. Также шасси имеет встроенную функцию диагностики состояния слотов и питания: оно автоматически проверяет наличие подключенных модулей, исправность контактов и уровень напряжения, передавая данные об ошибках (например, неисправный слот, низкое напряжение) в контроллер 800xA, позволяя операторам быстро устранить неполадки.
Ключевой особенностью ABB TU890 3BSC690075R1 является полная совместимость с модулями ABB 800xA: оно не требуют дополнительной настройки при подключении — достаточно вставить модуль в слот для мгновенного запуска. При правильной установке ABB TU890 3BSC690075R1 становится основой для надежной работы системы DCS, например, оно объединяет модули измерения температуры и давления в нефтегазовых трубопроводах, обеспечивая согласованную передачу данных к контроллеру дляmicromachines регулирования процессов.
Параметры продукта
- Тип устройства: Шасси модуля (backplane) для DCS ABB 800xA
- Конструктивные параметры:
- Количество слотов: 8 слотов для модулей сигнальных обработок ABB 800xA (AI, DI, AO, DO)
- Формат: Стандартный rack-mount, совместим с 19-дюймовыми шкафами
- Материал корпуса: Алюминиевая сплав, защищающая от электромагнитных помех
- Питание:
- Тип питания: Двойная независимая цепь 24 В DC
- Максимальный ток на слот: 2 А (для питания модуля)
- Защита питания: От переvoltaжа (≥30 В DC), короткого замыкания (текущее ограничение до 10 А)
- Коммуникационные характеристики:
- Внутренняя шина: Скорость передачи данных до 100 Мбит/с
- Протокол коммуникации: Proprietary ABB 800xA backplane protocol
- Интерфейс с контроллером: Ethernet (10/100 Мбит/с, RJ45)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Вибрация: ≤5 Гц (продолжительная), ≤50 Гц (кратковременная)
- Класс защиты: IP20 (для монтажа внутри шкафов системного оборудования)
- Сертификация: Соответствует IEC 61131-2, UL 508, CE, RoHS, ATEX (для опасных зон класса 2)
Преимущества и особенности
- Отказоустойчивость: Двойная цепь питания и диагностика слотов делают ABB TU890 3BSC690075R1 надежным элементом для критических систем, где остановка процесса недопустима.
- Высокоскоростная коммуникация: Внутренняя шина с скоростью до 100 Мбит/с гарантирует отсутствие задержек в передаче данных, критично для реального времени контроля.
- Простота интеграции: Совместимость с модулями ABB 800xA и плагинная установка упрощают монтаж и замену модулей, сокращая время простоя.
- Защита от помех: Алюминиевый корпус и экранирование шинов снижают влияние электромагнитных помех, предотвращая искажения данных.
Примеры применения в отраслях
- Нефтегазовая отрасль: На нефтеперерабатывающих заводах ABB TU890 3BSC690075R1 объединяет модули AI801 (измерение давления) и DI801 (сбор сигналов от концевиков) — данные передаются в контроллер 800xA, который регулирует работу перегонных колонн, поддерживая оптимальные параметры.
- Химическая промышленность: В реакторных установках шасси подключает модули AO801 (управление клапанами) и AI801 (измерение температуры) — это позволяет контроллеруmicromachines регулировать подачу реагентов и охлаждающей воды, предотвращая опасные отклонения температуры.
- Электроэнергетика: В термальных электростанциях ABB TU890 3BSC690075R1 объединяет модули DI801 (сигналы от аварийных кнопок) и AI801 (измерение уровня пара) — при аварии модули мгновенно передают сигналы в контроллер, который активирует защитные механизмы.
- Промышленная вода treatment: На станциях очистки воды шасси подключает модули DI801 (сигналы от датчиков уровня) и AO801 (управление насосами) — контроллер через шасси регулирует подачу воды в фильтры, поддерживая стабильный уровень очистки.
Сравнение с конкурентами
| Параметр | ABB TU890 3BSC690075R1 | Конкурентное шасси (например, Siemens S7-400 Backplane) |
|---|---|---|
| Количество слотов | 8 | 6 (меньше, требует дополнительного шасси для расширения) |
| Двойная питание | Да (стандартно) | Требует дополнительного модуля питания |
| Скорость внутренней шины | 100 Мбит/с | 50 Мбит/с (медленнее для больших объемов данных) |
| Совместимость с ABB 800xA | Полная (плагинтеграция) | Ограниченная (требует адаптеров) |
| Сертификация ATEX | Да (класс 2) | Требует специальной версии |
Итог: ABB TU890 3BSC690075R1 превосходит конкурентов по количеству слотов, отказоустойчивости и скорости коммуникации, что делает его предпочтительным для систем ABB 800xA в критических отраслях (нефтегаз, химия, энергетика).
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип системы DCS: ABB TU890 3BSC690075R1 работает только с модулями ABB 800xA — для других систем (например, Siemens S7) выбирайте соответствующее шасси.
- Рассчитайте количество модулей: Для систем с ≤8 модулями шасси подходит идеально; для больших систем используйте несколько ABB TU890 3BSC690075R1 и объединяйте их через Ethernet.
- Учтите условия питания: Используйте два независимых источника 24 В DC для обеспечения отказоустойчивости — это критично для непрерывных процессов.
Предостережения
- Монтаж только сертифицированным персоналом: Неправильное подключение питания или модулей может повредить контакты шасси или ABB TU890 3BSC690075R1 itself.
- Регулярная диагностика: Ежеквартально проверяйте состояние слотов через ПО ABB 800xA — это позволяет выявить окисление контактов или неисправные слоты до возникновения сбоя.
- Не превышайте ток на слоты: Для каждого слота не подключайте модули с током >2 А — это может привести к перегреву и повреждению шасси.
