Описание
Описание продукта

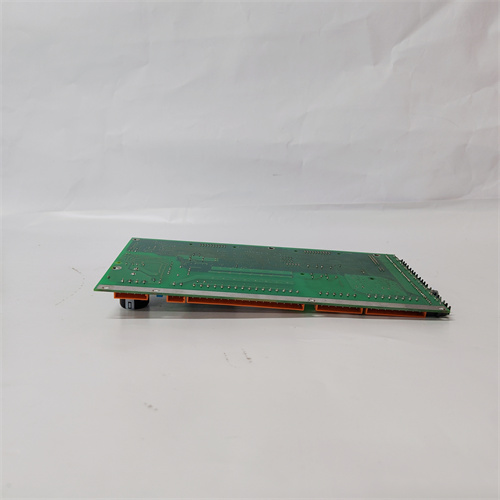

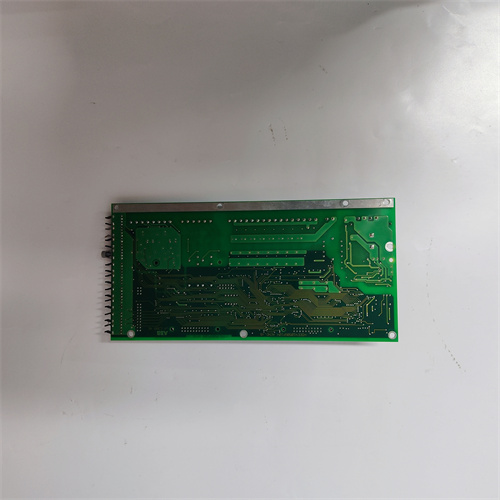

ABB UAC318AE представляет собой 8-канальный аналоговый входной модуль, предназначенный для работы с контроллерами ABB AC 800M (совместим с различными версиями контроллеров). Основная функция модуля — прием и цифровую обработку аналоговых сигналов стандартных типов: 4–20 мА (токовый), 0–10 В (напряжностный), а также сигналы от датчиков температуры RTD (Pt100, Pt1000) и термокуплей (типы J, K, T, E). Каждый канал модуля работает независимо, что позволяет подключать разные типы датчиков одновременно — например, на одном ABB UAC318AE можно соединить 2 термокупли (температура), 3 датчика давления (4–20 мА) и 3 датчика уровня (0–10 В), не нарушая работоспособности других каналов.
Основной достоинством ABB UAC318AE является высокая точность считывания сигналов: абсолютная ошибка измерения составляет ±0.05% от полного диапазона сигнала для токовых/напряжностных сигналов и ±0.1% для RTD/термокуплей (при температуре 25 °C). Это критично для процессов с строгими требованиями к контролю, например, в нефтегазовой установке, где ABB UAC318AE считывает сигнал от датчика давления в трубопроводе (диапазон 0–10 МПа) — ошибка измерения не превышает 0.005 МПа, что гарантирует правильную регулировку давления и предотвращает перегрузку труб.
ABB UAC318AE оснащен функциями для повышения безопасности и устойчивости:
- Galvanic изоляция каналов: Каждый входной канал модуля имеет независимую galvanic изоляцию от других каналов, контроллера и питания (изоляция 2.5 кВ有效值 в течение 1 мин). Это предотвращает попадание помех между каналами (например, от силовых сигналов к слабым температурным сигналам) и защищает контроллер ABB AC 800M от перепадов напряжения в сигнальных цепях. В химической реакторной установке, где ABB UAC318AE подключен к датчикам вблизи электродвигателей, изоляция гарантирует, что помех от двигателей не искажают сигналы температуры реакции.
- Защита от перегрузки и короткого замыкания: Каждый канал оборудован электронной защитой от перегрузки (максимальный входной ток 50 мА для 4–20 мА каналов) и короткого замыкания. При случайном коротком замыкании кабеля датчика к земле модуль автоматически ограничивает ток, не повреждая внутреннюю электронику ABB UAC318AE и не отключая другие каналы — например, если один из каналов с датчиком давления замыкается, остальные 7 каналов продолжают считывать сигналы, не останавливая контроль процесса.
Дополнительной особенностью ABB UAC318AE является удобство конфигурации и диагностики: модуль настраивается через ПО ABB Control Builder M (интегрированное в среду программирования AC 800M), где можно задать тип сигнала, диапазон измерения, фильтрацию помех и пороговые значения для предупреждений. Фронтальная панель имеет светодиоды состояния для каждого канала (зеленый — нормальная работа, желтый — предупреждение, красный — ошибка), что позволяет операторам быстро выявить неисправности (например, отключение датчика или выход сигнала за диапазон).
ABB UAC318AE также поддерживает функцию «дифференциального считывания» для слабых сигналов (например, от термокуплей с выходом <10 мВ), что снижает влияние помех электромагнитного поля и повышает точность измерения. В пищевой промышленности, где модуль считывает температуру пастеризации (диапазон 60–90 °C) с термокупли, дифференциальное считывание гарантирует, что температура измеряется с ошибкой <0.1 °C, соответствующей стандартам безопасности пищевых продуктов.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Промышленный аналоговый входной модуль (I/O) |
| Маркировка | UAC318AE |
| Количество каналов | 8 (независимых) |
| Поддерживаемые сигналы | 4–20 мА (токовый); 0–10 В (напряжностный); RTD (Pt100, Pt1000); термокупли (J, K, T, E) |
| Точность измерения | ±0.05% (4–20 мА/0–10 В); ±0.1% (RTD/термокупли) — при 25 °C |
| Изоляция | Galvanic (каждой канал: 2.5 кВ有效值，1 мин) |
| Защита каналов | От перегрузки (50 мА max); от короткого замыкания |
| Фильтрация помех | Цифровой фильтр (0.1–10 Гц, настраиваемый по каналу) |
| Питание | DC 24 В (от контроллера ABB AC 800M или внешнего источника) |
| Потребляемый ток | ≤150 мА (при максимальной нагрузке 8 каналов) |
| Степень защиты корпуса | IP20 |
| Температурный диапазон эксплуатации | -20…+60 °C |
| Тип монтажа | Встраивание в шасси контроллера ABB AC 800M (совместимо с PM860/PM861/PM865) |
| Размеры (Ш×В×Г) | 120 × 80 × 150 мм (с учетом шасси) |
| Совместимые контроллеры | ABB AC 800M (PM860, PM861, PM865, PM866) |
| Срок службы | ≥10 лет (при эксплуатации в диапазоне температур -10…+50 °C) |
Преимущества и особенности
- Высокая точность: Точность ±0.05% для токовых/напряжностных сигналов подходит для процессов с строгими требованиями (нефтегаз, химия).
- Независимая изоляция каналов: Защита от помех между каналами и контроллером, снижение риска искажений сигналов.
- Защита от перегрузки: Электронная защита каждого канала предотвращает повреждение при нештатных режимах.
- Удобная диагностика: Светодиоды состояния и интеграция с Control Builder M ускоряют выявление неисправностей.
- Гибкость конфигурации: Поддержка разных типов сигналов и настройка фильтрации по каналу.
Примеры применения в отраслях
-
Нефтегазовая сфера — Добывающая платформа:
ABB UAC318AE установлен в контроллер ABB AC 800M на морской добывающей платформе и считывает сигналы от 8 датчиков: 2 термокупли (температура нефти в трубопроводах), 3 датчика давления (4–20 мА, 0–15 МПа), 2 датчика уровня (0–10 В, резервуары с нефтью) и 1 RTD Pt100 (температура окружающей среды). Galvanic изоляция каналов защищает сигналы от помех морской среды (соленая вода, влага), а высокая точность гарантирует, что давление в трубопроводах контролируется с ошибкой <0.0075 МПа, предотвращая разрывы. При коротком замыкании кабеля одного датчика уровня модуль ограничивает ток, а остальные каналы продолжают работать. -
Энергетика — ТЭС (Контроль турбины):
Модуль интегрирован в систему управления турбиной ТЭС и считывает сигналы от 6 RTD Pt100 (температура роторов и статора турбины, диапазон -50…500 °C) и 2 датчиков тока (4–20 мА, 0–100 А). Дифференциальное считывание и фильтрация помех (частота 0.5 Гц) подавляют помехи от электродвигателей турбины, а точность ±0.1% для RTD гарантирует, что температура ротора измеряется с ошибкой <0.5 °C. Через Control Builder M настроены пороговые значения — при превышении температуры 480 °C светодиод канала загорается желтым, и PLC отправляет предупреждение диспетчеру. -
Пищевой промышленность — Линя производства сыра:
ABB UAC318AE подключен к 8 датчикам температуры (термокупли типа K, 0–100 °C) на линиях нагрева и охлаждения молока. Galvanic изоляция каналов предотвращает искажения сигналов от помех мойных установок, а точность измерения <0.1 °C соответствует стандартам ГОСТ по безопасности пищевых продуктов. При отключении одной термокупли светодиод канала загорается красным, и система автоматически снижает температуру на этой линии, предотвращая загрязнение молока.
Сравнение с конкурентами
| Параметр сравнения | ABB UAC318AE | Siemens SM 331 (6ES7331-7KF02-0AB0) | Schneider Electric TM3AI8 (8-канальный аналоговый модуль) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Точность (4–20 мА) | ±0.05% | ±0.1% | ±0.2% |
| Изоляция каналов | 2.5 кВ (независимая) | 1 кВ (групповая) | 1.5 кВ (групповая) |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, RTD, термокупли | 4–20 мА, 0–10 В, RTD, термокупли | 4–20 мА, 0–10 В (RTD/термокупли через адаптеры) |
| Защита от короткого замыкания | Да (по каналу) | Да (групповая) | Да (по каналу) |
| Совместимость | ABB AC 800M | Siemens S7-300/1500 | Schneider Modicon M241/M251 |
| Преимущество | Лучшая точность + независимая изоляция | Интеграция с TIA Portal | Низкая стоимость + простота настройки |
ABB UAC318AE выделяется более высокой точностью (±0.05% против ±0.1% у Siemens) и независимой galvanic изоляцией каждого канала (2.5 кВ против 1 кВ у Siemens), что делает его предпочтительным для критических систем с требованием к отсутствию помех (нефтегаз, химия). В отличие от Schneider TM3AI8, он поддерживает RTD и термокупли без дополнительных адаптеров, упрощая интеграцию с температурными датчиками.
Рекомендации по выбору
ABB UAC318AE рекомендуется для:
- Систем с контроллерами ABB AC 800M: Проекты, где уже используется или планируется внедрение контроллеров PM860/PM861/PM865 — модуль идеально интегрируется в существующую среду.
- Критические процессы с высокой точностью: Нефтегазовая сфера, химическая промышленность — точность ±0.05% гарантирует соответствие стандартам безопасности и качества.
- Условия с высокими ЭМП: Энергетика, металлургия — независимая galvanic изоляция каналов защищает сигналы от помех.
- Многотипные сигналы: Проекты, где нужно подключать RTD, термокупли, токовые и напряжностные датчики — модуль устраняет необходимость в нескольких I/O модулях.
- Процессы с длительной работой: Установки, где не допускается простои (ТЭС, добывающие платформы) — защита от перегрузки и независимые каналы минимизируют риск остановки.
Если используется Siemens S7-300/1500 и не требуется максимальная точность — рассмотрите Siemens SM 331. Для бюджетных проектов с Schneider Modicon и основными типами сигналов (4–20 мА/0–10 В) — Schneider Electric TM3AI8. Для работы в условиях влажности >85% — монтируйте контроллер с ABB UAC318AE в герметичный шкаф с активным охлаждением.
Меры предосторожности
- Проверка совместимости контроллера: Убедитесь, что модуль совместим с версией контроллера ABB AC 800M (PM860/PM861/PM865) — несовместимость может привести к ошибкам коммуникации.
- Корректное подключение изоляции: При монтаже обеспечьте правильное заземление модуля и контроллера — отсутствие заземления снижает эффективность galvanic изоляции и увеличивает риск помех.
- Ограничение входных сигналов: Не превышайте максимальные параметры каналов (например, входной ток >50 мА для 4–20 мА каналов) — перегрузка может повредить электронику ABB UAC318AE.
- Регулярная калибровка: Каждый 1–2 года калибруйте модуль с использованием эталонных сигнальных генераторов — это поддерживает точность ±0.05% и предотвращает отклонения измерений.
- Бэкап конфигурации: Сохраняйте настройки модуля через Control Builder M — при замене ABB UAC318AE позволяет быстро восстановить работу каналов без повторной конфигурации.
UAC318AE
