Описание
Описание продукта

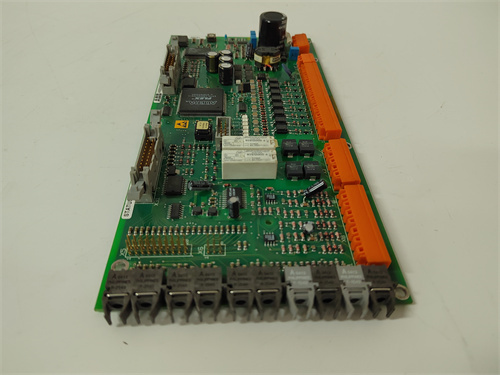

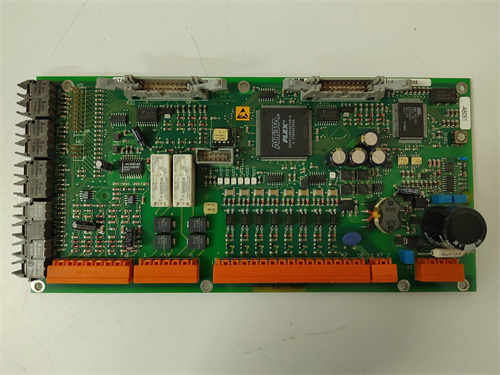

Основным объектом рассмотрения является модуль аналогового входа для систем автоматизации ABB UAC318AE — ключевой компонент, разработанный компанией ABB для точного сбора аналоговых сигналов от промышленных датчиков (температуры, давления, уровня, расхода) и передачи этих данных в контроллеры ПЛК/DSC ABB (например, AC 500, Symphony Plus). Продукт ABB UAC318AE относится к серии высокоточных модулей I/O ABB, специализирующихся на работе в критически важных отраслях (нефтегазовая, химическая промышленность, энергетика), где требуется микронная точность измерений и устойчивость при переменных промышленных условиях.
Благодаря 8 независимым входным каналам и поддержке различных типов аналоговых сигналов, ABB UAC318AE обеспечивает универсальную интеграцию с большинством индустриальных датчиков — от стандартных токовых преобразователей (4–20 мА) до специализированных термопар и сопротивных термометров. Особенно важно отметить, что ABB UAC318AE оснащен встроенной цифровой фильтрацией помех, которая подавляет электромагнитные помехи (например, от мощных электродвигателей или трансформаторов) и гарантирует стабильность измеренных данных.
Кроме того, ABB UAC318AE полностью совместим с программным обеспечением ABB Automation Builder, что упрощает индивидуальную настройку каждого канала (калибровка, диапазон сигнала, фильтрация) и диагностику неполадок. Например, через ПО можно настроить параметры защиты каналов от перегрузки или короткого замыкания, предотвращая повреждение модуля. Детальную информацию о технических характеристиках и правилах монтажа можно найти на официальной странице: ABB UAC318AE.
Особенно ценным преимуществом ABB UAC318AE является его соответствие международным стандартам безопасности SIL 2 (IEC 61508) и PL d (EN ISO 13849-1), что делает его подходящим для систем, отвечающих за контроль критических процессов (например, регулировка давления в химических реакторах или температуры в котлах ТЭЦ).
Параметры продукта
Параметры ABB UAC318AE оптимизированы для надежной и точной сбора аналоговых сигналов, основные из них включают:
- Конфигурация входов: 8 независимых аналоговых входных канала — возможность параллельного сбора данных от 8 датчиков, с индивидуальной настройкой каждого канала.
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (двухпроводная схема, стандарт для большинства промышленных датчиков);
- Напряжевые: 0–5 В, 0–10 В, ±5 В, ±10 В (для низковольтных сенсоров и преобразователей);
- Температурные: Поддержка термопар (ТТК, ТХК, К, Е, J, N, R, S) и сопротивных термометров (Pt100, Pt1000) — без необходимости внешних преобразователей.
- Параметры точности:
- Точность измерения (для 4–20 мА): ±0,05 % от полного диапазона — критично для процессов, где малые отклонения влияют на качество продукции;
- Линейность: ≤0,02 % — минимальное отклонение фактического сигнала от теоретической прямой;
- Стабильность калибровки: ≤0,01 % за год — минимальный дрейф параметров, не требует частой перекалибровки.
- Динамические характеристики:
- Время отклика (90 % сигнала): ≤100 мс — быстрая реакция на изменения измеряемого параметра (например, при резком росте давления в трубопроводе);
- Настраиваемый цифровой фильтр: 0,1–100 с — подавление помех разной частоты (от низкочастотных колебаний до импульсных помех).
- Напряжение питания: 24 В ПС (диапазон 19,2–28,8 В ПС), потребляемый ток ≤150 мА (без нагрузки) / ≤250 мА (при максимальной нагрузке).
- Операционная температура: -40 °C до +70 °C — устойчивость при экстремальных климатических условиях (холодные энергетические цеха, жаркие производственные зоны).
- Класс защиты: IP20 — для монтажа в закрытых шкафах управления ПЛК/DSC, защищенных от пыли и влаги.
- Защитные функции:
- Защита от перегрузки тока на входах (максимальный ток ≤30 мА);
- Защита от электростатического разряда (ESD) до ±15 кВ;
- Защита от короткого замыкания (автоматическое отключение канала при напряжении >30 В).
- Совместимость: Полностью совместим с контроллерами ABB AC 500, Symphony Plus и большинством аналоговых датчиков промышленного назначения.
Преимущества и особенности
ABB UAC318AE имеет ряд уникальных преимуществ, которые отличают его от аналогов на рынке:
- Универсальность и многофункциональность: Поддержка различных типов сигналов (токовые, напряжевые, температурные) позволяет ABB UAC318AE заменить несколько специализированных модулей — это сокращает количество компонентов в шкафу управления, снижает затраты на оборудование и упрощает обслуживание. Например, один модуль может собирать данные от датчика давления (4–20 мА), термопары температуры (тип К) и сопротивного термометра Pt100 одновременно.
- Сверхвысокая точность и стабильность: Точность ±0,05 % и стабильность калибровки ≤0,01 % за год делают ABB UAC318AE подходящим для критических процессов — например, в химических реакторах, где точное измерение температуры (с отклонением ≤0,1 °C) определяет выход и качество конечного продукта.
- Эффективная фильтрация помех: Настраиваемый цифровой фильтр (0,1–100 с) адаптирует ABB UAC318AE к специфике объекта — на заводах с сильными импульсными помехами устанавливается длительная фильтрация (10–100 с), а на линиях с быстрыми процессами (измерение расхода газа) — короткая (0,1–1 с), сохраняя скорость отклика.
- Соответствие стандартам безопасности: Классы SIL 2 и PL d гарантируют, что ABB UAC318AE надежно работает в системах, отвечающих за безопасность персонала и оборудования — например, в ТЭЦ он может контролировать уровень воды в котле, и при его падении ниже критического значения передавать сигнал аварии в контроллер для остановки подачи топлива.
- Детальная диагностика и предиктивное обслуживание: Модуль автоматически собирает данные о состоянии каждого входа (уровень помех, состояние калибровки, наличие сигнала) и передает их в контроллер — операторы могут в реальном времени отслеживать неполадки (например, разрыв кабеля к датчику) и планировать обслуживание заранее, предотвращая внезапные остановки.
Примеры применения в отраслях
ABB UAC318AE широко используется в отраслях, где требуется точный сбор аналоговых сигналов:
- Нефтегазовая отрасль: На площадках добычи нефти — ABB UAC318AE собирает сигналы 4–20 мА от расходомеров нефти и датчиков давления в скважинах. Данные передаются в контроллер ABB Symphony Plus, который регулирует работу насосов в зависимости от давления, предотвращая перегрузку и снижая энергопотребление.
- Химическая промышленность: В реакторах для производства пластиков — модуль считывает сигналы термопар (тип К) для измерения температуры реакции (диапазон 0–1200 °C) и сигналы 0–10 В от датчиков уровня мономера. Точность ABB UAC318AE гарантирует стабильность температуры и дозировки сырья, снижая брак до 0,2 %.
- Энергетика (ТЭЦ): В системах управления котлами — ABB UAC318AE подключает сопротивные термометры Pt100 для измерения температуры воды в котле (диапазон 0–300 °C) и датчики давления пара (4–20 мА). Данные используются контроллером для регулировки подачи топлива и вентиляции, поддерживая мощность генерации и снижая выбросы вредных веществ.
- Пищевая промышленность: На линиях пастеризации молока — модуль собирает сигналы 4–20 мА от датчиков температуры (диапазон 0–100 °C) и расходомеров молока. При отклонении температуры от нормы (72 °C ±0,5 °C) ABB UAC318AE отправляет сигнал в контроллер, который останавливает конвейер, предотвращая попадание непастеризованного продукта на рынок.
Сравнение с конкурентами
Сравним ABB UAC318AE с аналогичными аналоговыми входными модулями Siemens SM 331 (для ПЛК S7-1200) и Allen-Bradley 1756-IF8H:
| Параметр | ABB UAC318AE | Siemens SM 331 (6ES7331-7NF10-0AB0) | Allen-Bradley 1756-IF8H |
|---|---|---|---|
| Количество входов | 8 | 8 | 8 |
| Поддерживаемые температурные сигналы | Термопар (8 типов), Pt100/Pt1000 | Термопар (6 типов), Pt100 | Термопар (6 типов), Pt100 |
| Точность измерения (4–20 мА) | ±0,05 % от полного диапазона | ±0,1 % от полного диапазона | ±0,05 % от полного диапазона |
| Время отклика | ≤100 мс | ≤200 мс | ≤150 мс |
| Класс безопасности | SIL 2, PL d | SIL 1, PL c | SIL 2, PL d |
| Операционная температура | -40 °C до +70 °C | 0 °C до +60 °C | -40 °C до +70 °C |
| MTBF (часов) | >180 000 | ~150 000 | ~160 000 |
Преимущество ABB UAC318AE — поддержка большего количества типов термопар, быстрее время отклика, соответствие более высоким классам безопасности (PL d) и лучшая совместимость с системами ABB. Для объектов, где используется экосистема ABB (AC 500, Symphony Plus) и требуется измерение температуры с помощью редких типов термопар (например, R, S), он является предпочтительным выбором. Несмотря на то, что Allen-Bradley 1756-IF8H имеет схожую точность, ABB UAC318AE опережает его по универсальности сигналов и стабильности при экстремальных температурах.
Советы по выбору и меры предосторожности
Советы по выбору
- Оцените тип сигналов и требования к точности: Если ваши датчики включают разные типы сигналов (токовые, термопары Pt100) и требуется точность ≤0,05 % (например, химические реакторы, нефтепереработка), ABB UAC318AE — идеальный выбор. Для менее требовательных задач (например, измерение уровня воды в резервуарах с точностью ≤0,1 %) можно выбрать Siemens SM 331.
- Проверьте совместимость с контроллером: ABB UAC318AE полностью совместим с контроллерами ABB (AC 500, Symphony Plus). Если вы используете ПЛК Siemens S7-1200 или Allen-Bradley ControlLogix, выберите модули, специализированные для этих систем (SM 331 или 1756-IF8H), чтобы избежать проблем с коммуникацией.
- Учтите условия эксплуатации: Для объектов в экстремальных температурах (-40 °C–+70 °C) ABB UAC318AE гарантирует работоспособность. Для умеренных условий (0 °C–+60 °C) можно выбрать более бюджетные модели.
Меры предосторожности
- Монтаж и калибровка: Устанавливайте ABB UAC318AE только квалифицированным персоналом, следуя руководству по эксплуатации (доступно на ABB UAC318AE) — калибруйте модуль перед первой установкой и раз в 2 года с использованием эталонного генератора сигналов. Не подключайте сигналы выше 30 В к входам, это может привести к повреждению каналов.
- Защита кабелей: Используйте экранированные кабели для подключения датчиков к ABB UAC318AE — это снижает влияние электромагнитных помех, особенно в условиях сильного промышленного фона. Разделяйте сигнальные кабели от силовых (≥1000 В АС) на расстоянии не менее 1 метра.
- Периодическая диагностика: Ежегодно проверяйте точность каждого входа через ПО ABB Automation Builder — сравнивайте показания модуля с эталонным прибором. При отклонении >0,1 % выполните перекалибровку или замените модуль.
- Электробезопасность: Отключите питание контроллера перед заменой или обслуживанием ABB UAC318AE — напряжение 24 В ПС может вызвать поражение током. Используйте антистатические перчатки при работе с модулем для защиты от электростатического разряда.
