Описание
Описание продукта

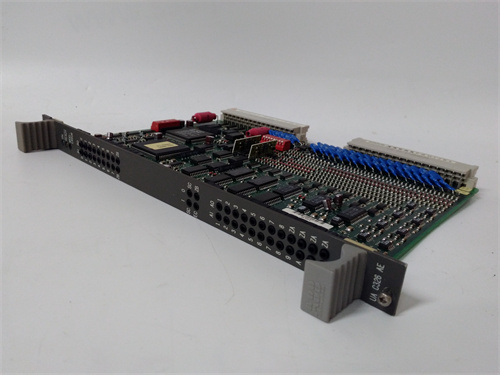

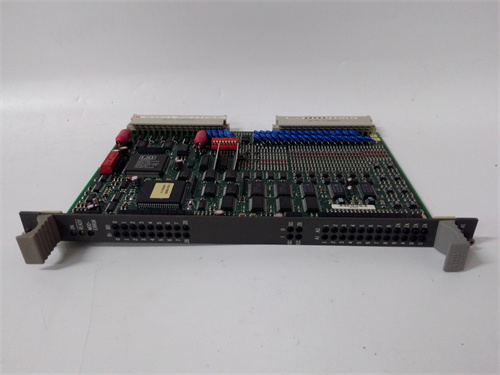

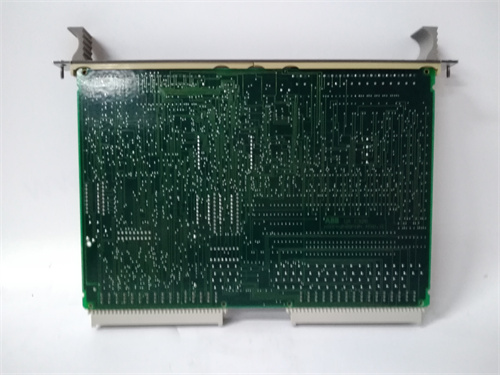

ABB UAC318AE представляет собой высокоточный аналоговый входной модуль, разработанный для точного сбора аналоговых сигналов от промышленных датчиков (давломеры, температурные датчики RTD, уровнемеры) в критических производственных процессах. Модуль ABB UAC318AE поддерживает 8 независимых входных каналов, каждый с разрешением 16 бит — это гарантирует измерение параметров с точностью ±0.05% от полного диапазона, что критично дляmicromachines процессов (например, дозировка реагентов в фармацевтических производствах или контроль давления в высоконапорных трубопроводах).
Благодаря гибкой настройке ABB UAC318AE поддерживает несколько типов сигналов: 4–20 мА (для большинства промышленных датчиков), 0–10 В (для напряжных сенсоров) и RTD Pt100/Pt1000 (для температурных измерений). Через программное обеспечение ABB Control Builder можно задать тип сигнала и диапазон измерения для каждого канала отдельно, адаптируя модуль к специфике используемых устройств. Также ABB UAC318AE имеет встроенную функцию самодиагностики: он автоматически проверяет состояние каналов (обрыв кабеля, выход сигнала за пределы диапазона) и передает коды ошибок в контроллер DCS Advant OCS, позволяя операторам быстро локализовать проблемы без остановки процесса.
Ключевой особенностью ABB UAC318AE является высокая устойчивость к электромагнитным помехам (EMC) и перепадам напряжения — двойная электрическая изоляция между каналами и землей защищает сигналы от влияния мощного промышленного оборудования (моторы, трансформаторы), предотвращая искажения данных. При правильной интеграции ABB UAC318AE становится основой для точного мониторинга, например, он собирает данные о температуре пара в турбинах электростанций или уровне нефти в резервуарах, обеспечивая достоверную информацию для принятия управленческих решений.
Параметры продукта
- Тип устройства: Аналоговый входной модуль (AI) для DCS ABB Advant OCS
- Количество каналов: 8 независимых аналоговых входов
- Поддерживаемые типы сигнала:
- Ток: 4–20 мА (двухпроводной, максимальное сопротивление нагрузки 600 Ом)
- Напряжение: 0–10 В, 0–5 В (трехпроводной, минимальное сопротивление нагрузки 10 кОм)
- RTD: Pt100 (-200 °C до +600 °C), Pt1000 (-50 °C до +200 °C)
- Характеристики измерения:
- Разрешение: 16 бит
- Точность: ±0.05% от полного диапазона (F.S.) при 25 °C
- Линейность: ≤0.02% F.S.
- Температурный дрейф: ≤0.0005% F.S./°C
- Электрические характеристики:
- Изоляция: 2 кВ переменного тока между каналами, 5 кВ переменного тока между модулем и землей
- Защита EMC: Соответствует EN 61326-1 (категория 3 — промышленные среды с сильными помехами)
- Условия эксплуатации:
- Температурный диапазон работы: 0 °C до +55 °C
- Влажность: ≤85% (без конденсации)
- Вибрация: ≤5 Гц (продолжительная), ≤50 Гц (кратковременная)
- Напряжение питания: 24 В DC (из шасси Advant OCS, потребляемый ток ≤80 мА)
- Монтаж: Для шасси ABB Advant OCS (стандартное модульное крепление)
- Класс защиты: IP20 (для монтажа внутри шкафов системного оборудования)
- Сертификация: Соответствует IEC 61131-2, UL 508, CE, RoHS
Преимущества и особенности
- Высокая точность иmicromachines измерение: ±0.05% точности и 16-битное разрешение делают ABB UAC318AE подходящим для задач, где требуется максимальная достоверность данных (например, фармацевтика, ядерная энергетика).
- Гибкость в поддержке сигналов: Поддержка 4–20 мА, 0–10 В и RTD позволяет использовать модуль с разными типами датчиков, без необходимости покупки специализированных модулей.
- Защита от помех и надежность: Двойная изоляция и сертификация по EMC гарантируют стабильную работу в суровых промышленных условиях, снижая риск ошибок в измерениях.
- Совместимость с DCS Advant OCS: Стандартная интеграция с платформой ABB Advant OCS упрощает монтаж и настройку, сокращая время простоя системы при замене или расширении модуля.
Примеры применения в отраслях
- Нефтегазовая отрасль: На нефтеперерабатывающих заводах ABB UAC318AE собирает сигналы от давломеров в перегонных колоннах — точные данные позволяют операторам поддерживать оптимальное давление, увеличивая выход высококачественных нефтепродуктов (бензин, дизель).
- Химическая промышленность: В реакторных установках модуль считывает сигналы от pH-метров и температурных датчиков RTD — стабильность измерений предотвращает ошибки в дозировке реагентов, гарантируя качество конечного продукта (пластики, химические удобрения).
- Электроэнергетика: В термальных электростанциях ABB UAC318AE управляет сигналами от датчиков температуры пара в турбинах — точные измерения помогают регулировать подачу топлива, оптимизируя КПД турбины и снижая выбросы углекислого газа.
- Фармацевтика: В производстве лекарств модуль собирает сигналы от датчиков уровня и температуры в смесительных резервуарах —micromachines контроль параметров обеспечивает соответствие продукции международным стандартам GMP (Good Manufacturing Practice).
Сравнение с конкурентами
| Параметр | ABB UAC318AE | Конкурентный модуль (например, Siemens S7-400 AI 8x13bit) |
|---|---|---|
| Точность | ±0.05% F.S. | ±0.2% F.S. (ниже, не дляmicromachines процессов) |
| Поддержка RTD | Pt100/Pt1000 (широкий диапазон) | Только Pt100 (ограниченный диапазон) |
| Изоляция каналов | 2 кВ переменного тока | 0.5 кВ переменного тока (меньше защиты от помех) |
| Совместимость с Advant OCS | Полная (плагинтеграция) | Ограниченная (требует адаптеров и драйверов) |
| Линейность | ≤0.02% F.S. | ≤0.1% F.S. (большие искажения при низких значениях сигнала) |
Итог: ABB UAC318AE превосходит конкурентов по точности, гибкости в поддержке сигналов и защите от помех, что делает его предпочтительным для критических процессов в нефтегазовой, химической и фармацевтической отраслях, где требуетсяmicromachines контроль параметров.
Советы по подбору и предостережения
Советы по подбору
- Проверьте тип системы DCS: Если вы используете DCS ABB Advant OCS, ABB UAC318AE обеспечит идеальную совместимость — для других систем выбирайте модули с соответствующим интерфейсом (например, Profinet).
- Определите тип датчиков: Если система использует смешанные типы датчиков (давломеры 4–20 мА + температурные RTD), модуль с поддержкой всех сигналов становится удобнее, чем несколько специализированных модулей.
- Учтите требования к точности: Дляmicromachines процессов (фармацевтика, ядерная энергетика) ±0.05% точности является критическим — модуль полностью соответствует этим требованиям.
Предостережения
- Не превышайте диапазон сигнала: Для 4–20 мА каналов не подавляйте ток выше 24 мА; для RTD используйте только датчики Pt100/Pt1000 — превышение параметров может повредить электронику ABB UAC318AE.
- Используйте экранированные кабели: Для подключения RTD и аналоговых датчиков используйте кабели с двойной экранировкой — это снижает влияние электромагнитных помех и сохраняет точность измерений.
- Регулярная калибровка: Каждые 12 месяцев выполняйте калибровку через ПО ABB Control Builder — это исправляет дрейф параметров из-за износа компонентов и поддерживает заявленную точность.
UAC318AE
