Описание

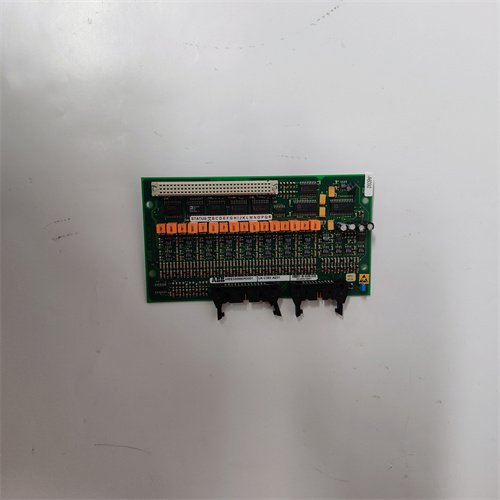

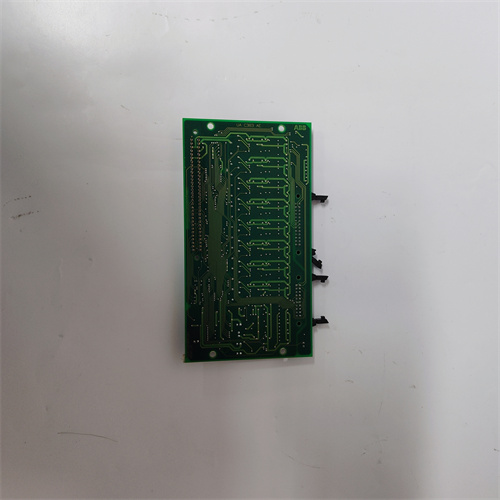

Общая информация о продукте ABB UAC383AE01 HIEE300890R0001
ABB UAC383AE01 HIEE300890R0001 — это промышленный аналоговый входной модуль, специализированный для сбора и обработки аналоговых сигналов от сенсоров (температурных, давлевых, токовых) в высокоточных системах автоматизации. Он относится к линейке модулей расширения ABB Advant Master, предназначенной для интеграции с контроллерами ABB AC800M и System 800xA, и отличается высокой точностью измерений, устойчивостью к электромагнитным помехам и надежностью в агрессивных промышленных условиях. Это делает его незаменимым в химической промышленности (мониторинг концентрации реагентов), нефтегазовой сфере (контроль давления в трубопроводах) и энергетике (измерение температуры пара в котлах) — где ошибки в сборе аналоговых данных могут привести к нарушению технологических процессов и авариям.
Основная функция ABB UAC383AE01 HIEE300890R0001 — преобразование аналоговых сигналов (токовых 4–20 мА или напряжностных 0–10 В) от сенсоров в цифровые данные, которые передаются в контроллер для анализа и формирования управляющих решений. Модуль поддерживает до 8 независимых аналоговых входов, каждый из которых можно индивидуально настроить под тип сенсора и диапазон измерений через ПО ABB Control Builder. ABB UAC383AE01 HIEE300890R0001 имеет встроенную систему фильтрации помех и защиты от перегрузки на входах, что гарантирует стабильность сигналов даже в средах с высоким уровнем электромагнитных интерференций (например, рядом с инвесторами или высоковольтными линиями). Также модуль поддерживает технологию “горячего замены” (hot-swapping), позволяющую заменить его без отключения всей системы автоматизации — критично для производств с непрерывным циклом работы. При интеграции с операторской панелью ABB CP430T-ETH данные, собранные ABB UAC383AE01 HIEE300890R0001, отображаются в реальном времени, что позволяет операторам быстро реагировать на отклонения параметров от нормы. Полная информация о ABB UAC383AE01 HIEE300890R0001 доступна на официальном ресурсе: [ссылка на ABB UAC383AE01 HIEE300890R0001](здесь будет предоставлен ваша ссылка).
Технические параметры ABB UAC383AE01 HIEE300890R0001
Аналоговый входной модуль ABB UAC383AE01 HIEE300890R0001 характеризуется следующими ключевыми параметрами:
- Тип устройства: Промышленный аналоговый входной модуль для сбора сигналов от сенсоров в системах автоматизации ABB.
Параметры входов
- Количество аналоговых входов: 8 независимых каналов (полуизолированные друг от друга);
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА (внутреннее сопротивление 250 Ом);
- Напряжностные: 0–10 В DC, ±5 В DC (внутреннее сопротивление ≥100 кОм);
- Температурные: Поддержка Pt100/Pt1000 (при подключении внешнего модуля);
- Точность измерений: ±0,05% от полного диапазона (FS) при температуре 25 °C; ±0,1% FS в диапазоне 0–55 °C;
- Линейность: ≤0,01% FS (минимальное отклонение от идеальной прямой);
- Время отклика: <100 мс (время между изменением входного сигнала и передачей цифровых данных);
- Защита: От перегрузки (до ±30 В DC на напряжностных входах; до 50 мА на токовых входах);
Параметры коммуникации и питания
- Шина коммуникации: Profibus DP-V1 (скорость передачи 9,6 кбит/с – 12 Мбит/с; интеграция с контроллерами ABB AC800M);
- Питание модуля: 24 В DC ±20% (диапазон 19,2–28,8 В DC);
- Потребление энергии: ≤4 ВА (без нагрузки на входы);
Параметры эксплуатации и конструкции
- Температурный диапазон работы: -20 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Класс защиты корпуса: IP20 (монтаж в закрытые силовые шкафы);
- Устойчивость к помехам: Соответствует стандарту EN 61000-6-2 (промышленная среда);
- Монтаж: На DIN-рейку (стандарт DIN EN 60715, ширина 45 мм);
- Габариты: 45 мм × 150 мм × 110 мм (ширина × высота × глубина);
- Вес: ≈0,5 кг;
- Индикаторы: Светодиодные (статус питания, активность каждого канала, ошибки фильтрации или перегрузки);
Преимущества и особенности ABB UAC383AE01 HIEE300890R0001
ABB UAC383AE01 HIEE300890R0001 выделяется среди аналоговых входных модулей благодаря следующим уникальным преимуществам:
- Высокая точность и стабильность: Точность ±0,05% FS и линейность ≤0,01% FS гарантируют максимально достоверные данные о параметрах процессов — критично для химической промышленности, где концентрация реагентов должна контролироваться с ошибкой <0,1% (например, в производстве фармацевтических препаратов). ABB UAC383AE01 HIEE300890R0001 предотвращает искажения сигналов, которые могли бы привести к браку продукции.
- Полуизоляция каналов: Каждый из 8 входов имеет частичную электрическую изоляцию, что исключает перекрестные помехи между каналами — актуально при подключении разных типов сенсоров (например, токового датчика давления и напряжного датчика температуры) к одному модулю. В отличие от модулей без изоляции, это не требует дополнительных фильтров или разделительных трансформаторов.
- “Горячая замена”: Возможность заменить модуль без остановки системы автоматизации снижает время простоя производства — в нефтегазовых трубопроводах, где остановка контроля давления может привести к утечке нефти, это особенно важно. Оператор может заменить ABB UAC383AE01 HIEE300890R0001 за 5–10 минут, не нарушая работу всего процесса.
- Совместимость с ABB экосистемой: Прямая интеграция с контроллерами ABB AC800M, System 800xA и ПО ABB Control Builder упрощает настройку — инженеры могут через единый интерфейс конфигурировать каждый канал (установить диапазон сигнала, включить фильтры), калибрировать модуль и отлаживать сборе данных, не используя стороннее оборудование.
- Прочная защита от помех и перегрузки: Встроенные фильтры низких и высоких частот подавляют электромагнитные помехи от инверторов, моторов или высоковольтных линий, а защита от перегрузки предотвращает повреждение модуля при неправильном подключении сенсора (например, если к токовому входу подать высокое напряжение).
Примеры применения ABB UAC383AE01 HIEE300890R0001
ABB UAC383AE01 HIEE300890R0001 широко используется в различных отраслях для точного сбора аналоговых данных:
- Химическая промышленность (контроль концентрации реагентов): В заводе по производству пластика ABB UAC383AE01 HIEE300890R0001 собирает сигналы от 8 аналоговых датчиков концентрации мономеров (пропилена, этилена) в смесительных резервуарах. Каждый датчик передает токовый сигнал 4–20 мА (где 4 мА — минимальная концентрация, 20 мА — максимальная). Модуль преобразует эти сигналы в цифровые данные и передает их в контроллер ABB AC800M. При отклонении концентрации от заданного диапазона (например, ниже 10%) контроллер отправляет команду на корректировку дозировки реагентов, а оператор через ABB CP430T-ETH видит алерт в реальном времени. Точность ABB UAC383AE01 HIEE300890R0001 гарантирует, что концентрация регулируется с ошибкой <0,05%, обеспечивая качество пластика.
- Нефтегазовая сфера (мониторинг давления в трубопроводах): На нефтеперекачивающей станции ABB UAC383AE01 HIEE300890R0001 подключен к 6 датчикам давления (рабочий диапазон 0–10 МПа) и 2 датчикам температуры (Pt100, -50–150 °C). Модуль собирает сигналы от датчиков и передает данные в SCADA-систему ABB Ability™. При превышении давления выше 8 МПа (критического уровня) система автоматически отправляет команду на закрытие клапана, предотвращая разрыв трубопровода. Полуизоляция каналов модуля исключает перекрестные помехи от высоковольтных электроприводов клапанов, что гарантирует стабильность измерений.
- Энергетика (измерение температуры пара в котле): В теплоэлектростанции ABB UAC383AE01 HIEE300890R0001 сборает сигналы от 4 датчиков температуры пара (0–500 °C, сигнал 4–20 мА) в котле. Данные о температуре используются контроллером для регулировки подачи топлива: при снижении температуры ниже 400 °C контроллер увеличивает подачу газа, а при превышении 480 °C — уменьшает. Время отклика модуля <100 мс позволяет быстро реагировать на изменения температуры, предотвращая перегрев котла. “Горячая замена” ABB UAC383AE01 HIEE300890R0001 позволяет проводить техническое обслуживание без остановки котла, что сохраняет производительность станции.
Сравнение с конкурентами
В сравнении с аналогичными аналоговыми входными модулями других брендов ABB UAC383AE01 HIEE300890R0001 имеет явные преимущества:
| Параметр сравнения | ABB UAC383AE01 HIEE300890R0001 | Siemens SM 331 (S7-300) | Rockwell Allen-Bradley 1756-IF8 |
|---|---|---|---|
| Количество входов | 8 каналов (полуизолированные) | 8 каналов (без изоляции) | 8 каналов (полуизолированные) |
| Точность измерений | ±0,05% FS | ±0,1% FS | ±0,08% FS |
| Линейность | ≤0,01% FS | ≤0,05% FS | ≤0,03% FS |
| “Горячая замена” | Да | Нет | Да |
| Поддерживаемые протоколы | Profibus DP-V1 (совместим с ABB AC800M) | PROFINET | EtherNet/IP |
| Вес | ≈0,5 кг | ≈0,6 кг | ≈0,7 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Процессы с высокими требованиями к точности: Для химической, фармацевтической или микроэлектронной промышленности — где ошибка в сборе данных может привести к браку или аварии — ABB UAC383AE01 HIEE300890R0001 с точностью ±0,05% FS является оптимальным выбором. Конкурентные модули с точностью ±0,1% FS не обеспечивают достаточную достоверность для критических процессов.
- Системы с несколькими типами сенсоров: Если нужно подключить разные типы аналоговых сенсоров (токовые, напряжностные, температурные) к одному модулю — полуизоляция каналов ABB UAC383AE01 HIEE300890R0001 исключает перекрестные помехи, что не требует дополнительных фильтров или модулей.
- Производства с непрерывным циклом: Для нефтегазовых, энергетических или пищевых предприятий — где остановка системы автоматизации стоит высоких издержек — технология “горячей замены” модуля позволяет проводить обслуживание без простоя, что выгодно отличает его от модулей без этой функции.
- Интеграция с ABB оборудованием: Если уже используется контроллер ABB AC800M, System 800xA или ПО ABB Control Builder — ABB UAC383AE01 HIEE300890R0001 интегрируется без дополнительных адаптеров, сокращая время настройки и отладки.
Меры предосторожности
- Правильное подключение сенсоров: Перед запуском убедитесь, что тип сенсора (токовый/напряжный) соответствует настроенному каналу ABB UAC383AE01 HIEE300890R0001 — подключение напряжного сенсора к токовому входу может привести к перегрузке и повреждению модуля. Используйте только экранированные кабели для подключения сенсоров (длина не более 100 м), чтобы снизить электромагнитные помехи.
- Калибровка модуля: Каждый год калибруйте ABB UAC383AE01 HIEE300890R0001 с помощью эталонного генератора аналоговых сигналов — это поддерживает точность измерений, особенно в условиях переменных температур (которые могут влиять на параметры модуля).
- Контроль температуры окружающей среды: Не эксплуатируйте модуль при температурах выше +60 °C или ниже -20 °C — перегрев может снизить точность, а переохлаждение может привести к выходу из строя электронных компонентов. Убедитесь, что шкаф с модулем имеет достаточное охлаждение (вентиляторы или водяное охлаждение).
- Защита от электромагнитных помех: Монтируйте ABB UAC383AE01 HIEE300890R0001 на расстоянии ≥2 м от высоковольтных цепей (>1 кВ), инверторов или мощных электродвигателей — это предотвращает искажения сигналов и ошибки в сборе данных.
