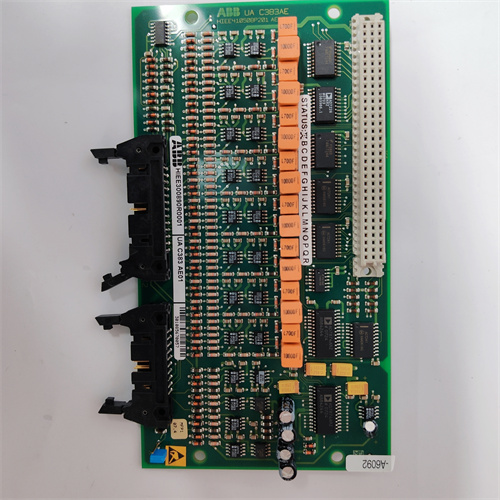

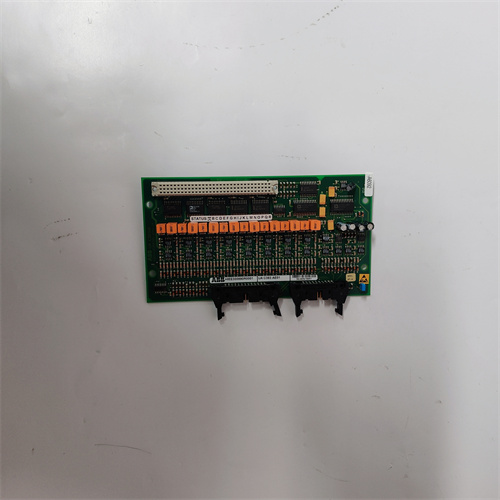

ABB UAC383AE01 HIEE300890R0001

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Аналоговый модуль комбинированного назначения (8 входов AI + 4 выхода AO), для систем ABB AC 800M/DCS 800xA;
• Параметры аналоговых входов (AI):
  • Количество каналов: 8 независимых изолированных канала;
  • Поддерживаемые сигналы:
    • Токовые: 4–20 мА DC (максимальное сопротивление источника 600 Ω);
    • Напряжностные: 0–5 В DC, 0–10 В DC, ±5 В DC, ±10 В DC;
    • Резистивные: Pt100 (диапазон температуры -200 °C до +850 °C), Pt1000 (опционально);
  • Разрядность АЦП: 16 бит (эффективная 14 бит);
  • Точность измерения (при 25 °C):
    • Для 4–20 мА: ±0,05% от полного диапазона;
    • Для Pt100: ±0,1 °C (в диапазоне -50…+200 °C);
• Параметры аналоговых выходов (AO):
  • Количество каналов: 4 независимых изолированных канала;
  • Поддерживаемые сигналы: 4–20 мА DC (максимальное сопротивление нагрузки 600 Ω), 0–10 В DC (Максимальный ток 10 мА);
  • Разрядность ЦАП: 16 бит (эффективная 14 бит);
  • Точность выходного сигнала: ±0,05% от полного диапазона (при 25 °C);
• Защита и помехоустойчивость:
  • Изоляция: Электрическая изоляция между каналами, входами/выходами и корпусом (2500 В АС на 1 минуту);
  • Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
  • Фильтрация: Настраиваемый цифровой фильтр (0,1–100 мс) для подавления высокочастотных помех;
• Эксплуатационные и конструктивные параметры:
  • Питание: 24 В DC (от блока питания ABB, например, ABB RM302024), потребление — 80 мА максимально;
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы);
  • Рабочий диапазон температур: -25 °C до +60 °C;
  • Устойчивость к вибрации: IEC 60068-2-6 (10–55 Гц, амплитуда 0,75 мм);
  • Корпус: Пластик UL94 V-0 (негорючий), крепление на DIN-рейку (35 мм);
  • Размеры: 36 мм (ширина) × 150 мм (длина) × 100 мм (глубина);
  • Индикаторы: LED-индикаторы на каждом канале (зеленый — сигнал стабилен, желтый — сигнал на границе диапазона).

Преимущества и особенности

1. Комплексная функциональность в одном устройстве: Наличие 8 AI + 4 AO каналов делает ABB UAC383AE01 HIEE300890R0001 универсальным — в химическом заводе модуль одновременно считывает сигналы от 6 датчиков концентрации реагентов (4–20 мА) и 2 датчиков температуры реакторов (Pt100), а также управляет 4 регулирующими клапанами (4–20 мА), избавляя от необходимости использования отдельных AI и AO модулей. Это сокращает затраты на оборудование и место в DIN-рейке;
2. Высокая точность и стабильность: Точность ±0,05% для входов/выходов и компенсация температуры гарантируют надежные данные и команды — в нефтепромысловой площадке ABB UAC383AE01 HIEE300890R0001 поддерживает давление в трубопроводе с погрешностью <0,1 бар, что предотвращает перепады и аварии;
3. Сильная защита от помех: Изолированные каналы и защита EN 61000-6-2 (уровень 3) делают ABB UAC383AE01 HIEE300890R0001 устойчивым к сложным условиям — в металлургическом цехе, где модуль работает рядом с электродвигателями прокатного стана, он стабильно обрабатывает сигналы от Pt100 (температура проката) без искажений;
4. Легкая интеграция и диагностика: Совместимость с контроллерами ABB и настройка через ПО ABB Control Builder M упрощают эксплуатацию — операторы могут дистанционно калибрировать каналы ABB UAC383AE01 HIEE300890R0001 и диагностировать неисправности (разрыв кабеля, выход сигнала за диапазон), сокращая время простоя.

Примеры применения в отраслях

• Нефтегаз: Промысловая площадка «Газпром» (Сибирь) — ABB UAC383AE01 HIEE300890R0001 считывала сигналы от 6 датчиков давления газа (4–20 мА) и 2 датчиков температуры трубопроводов (Pt100), а также управляла 4 электромагнитными клапанами (4–20 мА) для регулировки потока. Модуль передавал данные в контроллер ABB PM866, который автоматически корректировал положение клапанов при колебаниях давления. Защита от ЭМП предотвратила искажения сигналов от высоковольтных линий;
• Химическая промышленность: Завод по производству пластиков — ABB UAC383AE01 HIEE300890R0001 обрабатывал сигналы от 5 датчиков температуры реакторов (Pt100) и 3 датчиков уровня расплавленного пластика (0–10 В DC), а также управлял 3 нагревателями (4–20 мА). Точность ±0,1 °C для Pt100 гарантировала стабильную температуру синтеза, снизив брак продукции на 12%;
• Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB UAC383AE01 HIEE300890R0001 считывала сигналы от 8 датчиков уровня воды в бойлерах (4–20 мА) и управляла 4 насосами подачи воды (4–20 мА). Модуль синхронизировался с блоком питания ABB RM302024 и защитным реле ABB SPAD346C, обеспечивая безопасную работу котлов и предотвращая дефицит воды.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB UAC383AE01 HIEE300890R0001 учитывайте:
  1. Потребности в сигналах: Если нужно одновременно считывать ≤8 аналоговых сигнала и передавать ≤4 управляющих команды, модуль идеально подходит;
  2. Тип сенсоров/исполнителей: Убедитесь, что сигналы вашего оборудования (4–20 мА, Pt100) поддерживаются — ABB UAC383AE01 HIEE300890R0001 покрывает основные индустриальные типы;
  3. Уровень помех: Для объектов с сильными ЭМП (металлургия, энергетика) модуль с защитой уровня 3 — оптимальный выбор.
• Предостережения:
  1. Монтаж выполняйте при отключенном питании — неправильная полярность может повредить модуль или сенсор;
  2. Для Pt100 используйте четырехпроводное подключение — это снижает ошибку от сопротивления кабеля;
  3. Регулярно калибрируйте через ABB Control Builder M (1 раз в год) — старение компонентов снижает точность;
  4. Не превышайте максимальное сопротивление нагрузки AO (600 Ω) — перегрузка приведет к искажению сигнала.

UAC383AE01
