Описание продукта

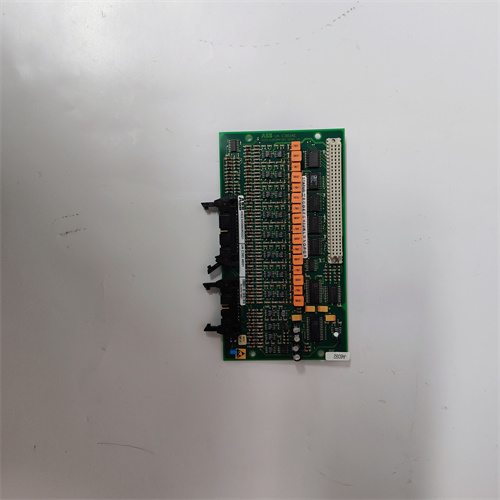

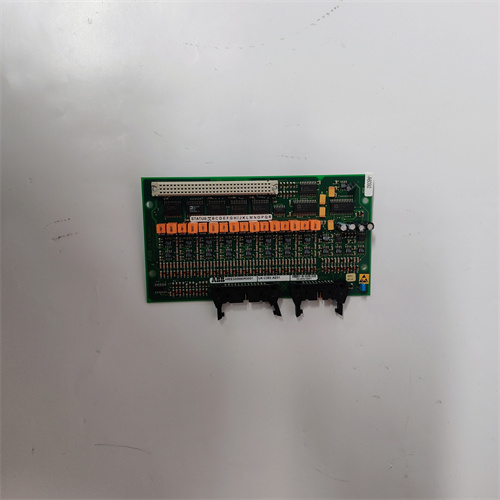

ABB UAC383AE01 HIEE300890R0001 — это 8-канальный аналоговый входной модуль (AI) с индивидуальной изоляцией каждого канала, разработанный для интеграции в систему DCS ABB AC 800M. Основная задача ABB UAC383AE01 HIEE300890R0001 — собирать аналоговые сигналы от промышленных датчиков (токовые, напряжностные, температурные) и преобразовывать их в цифровые данные с минимальной погрешностью, передавая информацию в контроллер AC 800M для мониторинга, регулирования и защиты процессов (например, контроль температуры расплава стали в металлургических печах, измерение давления пара в котлах ТЭС, анализ концентрации химических реагентов).
Благодаря уникальной конструкции с индивидуальной гальванической изоляцией 500 В АС на каждый канал, ABB UAC383AE01 HIEE300890R0001 обеспечивает максимальную защиту от перепадов потенциала и электромагнитных помех — критично для установок с высоковольтным оборудованием (например, электростанции, плавильные цеха) или распределенной архитектурой (датчики размещены на большом расстоянии от контроллера). Модуль ABB UAC383AE01 HIEE300890R0001 поддерживает широкий спектр сигналов: токовые (4–20 мА, 0–20 мА), напряжностные (0–5 В DC, 1–5 В DC, 0–10 В DC) и температурные (RTD Pt100, Pt1000, термокупели типов J, K, T, E, R, S), что позволяет подключать большинство стандартных и специализированных промышленных датчиков без дополнительных адаптеров или преобразователей.
Особенно важна роль ABB UAC383AE01 HIEE300890R0001 в системах безопасности SIL 3 (по стандарту IEC 61508) — например, в системах защиты реактивных сосудов с высоким риском взрыва или турбин газовых электростанций. Модуль имеет разрешение 24 бит и нелинейность ≤ ±0.01% от полного диапазона (F.S.), что гарантирует минимальные ошибки измерений даже при длительной эксплуатации в экстремальных условиях (температура от -40 °C до +70 °C, влажность до 95% без конденсации). Каждый канал ABB UAC383AE01 HIEE300890R0001 поддерживает настраиваемый диапазон сигнала и частоту выборки (до 1 кГц), что делает его гибким для адаптации к задачам с разными требованиями к скорости и точности (например, быстроменяющиеся параметры в химических реакциях или стабильные показатели в системах охлаждения).
Каждый ABB UAC383AE01 HIEE300890R0001 проходит строгие заводские тесты на соответствие стандартам ABB и международным требованиям (IEC 61000-6-2 для EMC, IEC 61508 для SIL 3), включая проверку на герметичность, устойчивость к вибрациям и коррозии. Дополнительным преимуществом ABB UAC383AE01 HIEE300890R0001 является встроенная защита каналов от перегрузок, коротких замыканий и обратного полярного напряжения — при превышении допустимых параметров модуль автоматически ограничивает входной ток (до 30 мА) или отключает канал, предотвращая повреждение себя и подключенного датчика.
ABB UAC383AE01 HIEE300890R0001 поддерживает функции расширенной диагностики через программное обеспечение ABB Control Builder M: операторы могут отслеживать состояние каждого канала (текущий сигнал, уровень помех, температура канала), выявлять неисправности (обрыв кабеля к RTD, выход сигнала за пределы диапазона, повреждение термокупели) и получать уведомления в реальном времени. Это позволяет быстро локализовать проблемы и устранять их, сокращая время простоя процесса.
Модуль ABB UAC383AE01 HIEE300890R0001 монтируется в стандартное шасси ABB AC 800M и поддерживает функцию «горячего замены» (hot-swap) — его можно заменить в работающей системе без остановки контроллера или процесса, что критично для систем с нулевым допуском к простою (например, атомные электростанции, крупные нефтеперерабатывающие заводы). Коммуникация с контроллером AC 800M осуществляется через шину Profinet или Ethernet/IP, гарантируя низкую задержку передачи данных (< 5 мс) и стабильность работы в режиме реального времени.
Технические параметры
- Тип модуля: 8-канальный аналоговый входной модуль (AI) для ABB AC 800M DCS
- Поддерживаемые типы сигналов:
- Токовые: 4–20 мА, 0–20 мА (максимальный входной ток: 30 мА/канал)
- Напряжностные: 0–5 В DC, 1–5 В DC, 0–10 В DC (Максимальное входное напряжение: ±15 В DC)
- Температурные: RTD (Pt100, Pt1000, 2/3/4-проводное соединение), термокупели (J, K, T, E, R, S)
- Характеристики точности:
- Разрешение: 24 бит/канал
- Нелинейность: ≤ ±0.01% F.S.
- Температурная дрейф: ≤ ±0.0005% F.S./°C (в диапазоне -40 °C до +70 °C)
- Частота выборки: До 1 кГц/канал (настраиваемая)
- Электрические характеристики:
- Изоляция: Индивидуальная гальваническая изоляция 500 В АС/канал
- Питание: Питается от шасси ABB AC 800M (24 В DC, текущий расход ≤ 250 мА)
- Рабочие условия:
- Температура: -40 °C до +70 °C
- Влажность: 5% – 95% (без конденсации)
- Уровень защиты (IP): IP20 (для монтажа в шасси AC 800M)
- Габариты (Ш×В×Г): 45 × 175 × 120 мм
- Сертификации: IEC 61508 (SIL 3), ATEX (Zone 1/2), IECEx, UL 508, CE, API 688
- Совместимость: Контроллеры ABB AC 800M, программное обеспечение ABB Control Builder M, датчики ABB (например, ABB 266H давлевые трансмиттеры), внешние устройства с поддерживаемыми сигналами.
Преимущества и особенности
- Высокая точность и стабильность: Разрешение 24 бит и нелинейность ≤ ±0.01% F.S. делают ABB UAC383AE01 HIEE300890R0001 идеальным для процессов, где точность измерений влияет на безопасность или качество продукта (например, фармацевтика, микроэлектроника).
- Индивидуальная изоляция 500 В АС: Уникальная защита каждого канала от перепадов потенциала и помех превышает стандартные решения (250 В АС), что критично для высоковольтных установок.
- Уровень безопасности SIL 3: Сертификация IEC 61508 (SIL 3) подтверждает возможность использования модуля в системах с максимальными требованиями к снижению опасных сбоев (например, реактивные сосуда с токсичными реагентами).
- Горячее заменение: Возможность замены модуля без остановки процесса снижает время простоя, важное для объектов с нулевым допуском к простою (нефтегаз, энергетика).
- Универсальность сигналов: Поддержка токовых, напряжностных и температурных сигналов (включая высокотемпературные термокупели R/S) позволяет использовать ABB UAC383AE01 HIEE300890R0001 для контроля разных параметров в одной системе, сокращая количество модулей.
Примеры применения в отраслях
- Энергетика (АТЭС): В атомных электростанциях ABB UAC383AE01 HIEE300890R0001 собирает данные от термокупелей R (контроль температуры охлаждающей воды реактора, до 1000 °C) и токовых датчиков давления пара (4–20 мА). Данные передаются в контроллер AC 800M, который регулирует скорость насосов охлаждения, предотвращая перегрев реактора.
- Металлургия: В цехах выплавки стали ABB UAC383AE01 HIEE300890R0001 измеряет температуру расплава через термокупели S (до 1600 °C) и концентрацию углерода через токовые датчики (4–20 мА). Точные данные позволяют операторам корректировать состав стали, снижая брак.
- Химическая промышленность: В реактивных сосудах для производства полиэтилена ABB UAC383AE01 HIEE300890R0001 контролирует концентрацию мономеров (напряжностные сигналы 0–5 В DC) и давление реакции (токовые сигналы 4–20 мА). При отклонении параметров от нормы контроллер AC 800M корректирует подачу реагентов, предотвращая неконтролируемую полимеризацию.
- Нефтегазовая отрасль: На морских нефтегазовых платформах ABB UAC383AE01 HIEE300890R0001 собирает данные от датчиков уровня нефти в резервуарах (RTD Pt1000) и давления газа в трубопроводах (4–20 мА). Устойчивость модуля к влажности и коррозии гарантирует надежную работу в морской атмосфере.
Сравнение с конкурентами
Сравним ABB UAC383AE01 HIEE300890R0001 с аналогичными 8-канальными аналоговыми входными модулями для DCS — Yokogawa aai543 и Siemens S7-400 SM 431:
| Параметр | ABB UAC383AE01 HIEE300890R0001 | Yokogawa aai543 | Siemens S7-400 SM 431 |
|---|---|---|---|
| Разрешение | 24 бит | 16 бит | 13 бит |
| Нелинейность | ≤ ±0.01% F.S. | ≤ ±0.01% F.S. | ≤ ±0.05% F.S. |
| Изоляция каналов | 500 В АС (индивидуальная) | 250 В АС (групповая) | 250 В АС (групповая) |
| Уровень SIL | SIL 3 | SIL 2 | SIL 1 |
| Горячее заменение | Да | Нет | Нет |
| Сертификация ATEX Zone 1 | Да | Нет | Нет |
| Цена (примерная) | Высокая | Средняя | Высокая |
Преимущество ABB UAC383AE01 HIEE300890R0001 — это разрешение 24 бит, индивидуальная изоляция 500 В АС и уровень SIL 3, что делает его единственным решением для систем с максимальными требованиями к точности и безопасности. Кроме того, модуль поддерживает горячее заменение и сертификацию ATEX Zone 1, что критично для опасных зон (нефтегаз, химия) с длительным сроком эксплуатации.
Рекомендации по выбору
- Выбирайте ABB UAC383AE01 HIEE300890R0001, если используете систему DCS ABB AC 800M и нуждаетесь в максимальной точности измерений (например, фармацевтика, микроэлектроника) — его параметры превышают аналоги на рынке.
- Остановитесь на ABB UAC383AE01 HIEE300890R0001, если ваша система требует уровня безопасности SIL 3 или работает в высоковольтных условиях — индивидуальная изоляция 500 В АС обеспечивает уникальную защиту от помех.
- Учтите условия эксплуатации: в опасных зонах ATEX Zone 1 (нефтегаз, химия) или морских средах ABB UAC383AE01 HIEE300890R0001 является合规ным решением, в то время как конкуренты не имеют соответствующих сертификаций.
- Для процессов с быстроменяющимися параметрами (частота выборки до 1 кГц) ABB UAC383AE01 HIEE300890R0001 подходит лучше, чем Yokogawa aai543 (ограничена 100 Гц).
Меры предосторожности
- Калибровка: Перед запуском и раз в год калибруйте ABB UAC383AE01 HIEE300890R0001 с использованием эталонных приборов класса 0.001% — неправильная калибровка нивелирует преимущества высокой точности модуля.
- Подключение датчиков: Для RTD и термокупели используйте соответствующее количество проводов (4 провода для Pt1000) — неполное соединение снизит точность и нарушит изоляцию.
- Защита кабелей: Используйте экранированные кабели с двойной оболочкой для подключения датчиков к ABB UAC383AE01 HIEE300890R0001 — это усилит защиту от электромагнитных помех в высоковольтных средах.
- Охлаждение: В условиях температуры > 65 °C обеспечьте принудительную охлаждение шкафа с модулем — перегрев снижает стабильность работы и может привести к дрейфу точности.
