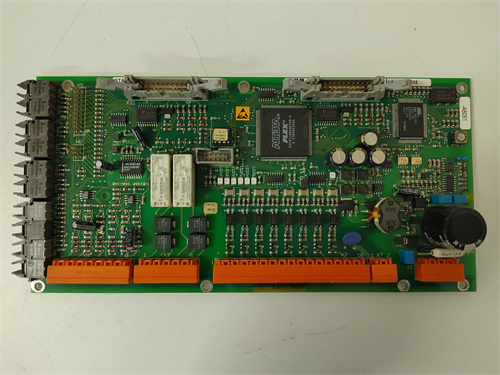

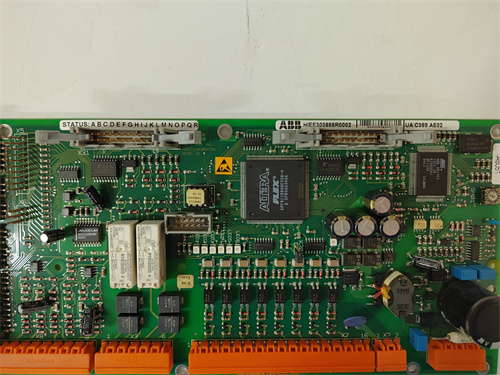

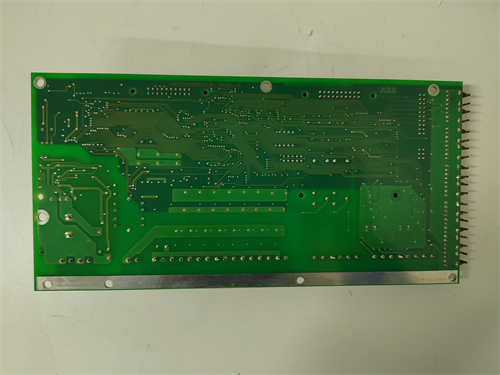

ABB UAC389 HIEE410506P104

Описание

Общие сведения о продукте и ссылка

Описание продукта

• Универсальная поддержка сигнальных типов: Каждый из 8 входов может быть конфигурирован под разные типы аналоговых сигналов — 4–20 мА (токовый), 0–10 В/0–5 В (напряжностный), а также сигналы от термодатчиков RTD (Pt100, Pt1000) и термокупелей (J, K, T тип). Например, в химическом реакторе ABB UAC389 HIEE410506P104 одновременно собирает данные от датчика давления (4–20 мА), термодатчика температуры реакции (Pt100) и датчика уровня реакционной массы (0–10 В), передавая все параметры в контроллер для поддержания оптимальных условий реакции.
• Высокая точность преобразования: Использует 24-битную аналого-цифровую конвертацию (ADC) с относительной ошибкой < 0,01% от полного диапазона — это гарантирует минимальные погрешности измерений, критические для процессов с строгими требованиями (например, фармацевтическая промышленность, где дозировка препаратов зависит от точного контроля температуры).
• Защита от помех и перенапряжений: Каждый вход имеет galvanic isolation до 2500 ВAC (между каналами и между модулем и шиной питания) и фильтры низких частот — это защищает сигналы от электромагнитных помех от соседних силовых цепей (например, от кабеля ABB 37911-4-0338125) и предотвращает повреждение модуля при перенапряжениях.

• Диагностика в реальном времени: Модуль автоматически проверяет состояние входов (обрыв кабеля, короткое замыкание, выход сигнала за диапазон) и передает ошибки в контроллер — при проблеме с датчиком (например, обрыв провода к Pt100) операторы мгновенно получают уведомление, чтобы устранить неисправность без остановки процесса.
• Легкая конфигурация: Параметры входов (тип сигнала, диапазон, точность) настраиваются через ПО ABB Control Builder M или локальный интерфейс — не требует физического переключения джамперов, что упрощает настройку и модернизацию.

Технические параметры

• Тип модуля: аналоговый входной модуль (AI)
• Количество входов: 8 независимых, конфигурируемых
• Поддерживаемые сигнальные типы:
  • Токовые: 4–20 мА, 0–20 мА
  • Напряжностные: 0–5 В, 0–10 В, ±5 В, ±10 В
  • Термодатчики RTD: Pt100 (3-, 4-жильный), Pt1000
  • Термокупели: J, K, T, E, R, S тип
• Параметры преобразования:
  • Разрешение ADC: 24 бит
  • Относительная ошибка: < 0,01% от полного диапазона (при 25 °C)
  • Время обновления данных: < 100 мс (на все 8 входов)
• Изоляция:
  • Между каналами: galvanic isolation 2500 ВAC (1 мин)
  • Между модулем и шиной: galvanic isolation 2500 ВAC (1 мин)
• Диагностика:
  • Обнаружение обрыва кабеля, короткого замыкания, сигнала вне диапазона
  • Самодиагностика (ошибка питания, ошибка ADC, ошибка коммуникации)
• Интерфейс с контроллером: Profinet IRT, Modbus TCP
• Питание: 24 ВDC ±10% / 110–230 ВAC ±10%, ток потребления ≤ 1 А (DC) / ≤ 0,5 А (AC)
• Уровень защиты (IP-класс): IP20
• Температурный диапазон эксплуатации: -20 °C до +60 °C (без конденсации)
• Тип монтажа: DIN-рейка (ширина 4 модуля — 72 мм)
• Вес: 约 1,1 кг

Преимущества и особенности

1. Универсальность сигнальных типов: ABB UAC389 HIEE410506P104 поддерживает токовые, напряжностные сигналы, RTD и термокупели — это заменяет 3–4 специализированных модуля, экономя пространство в шкафу и снижая затраты на оборудование.
2. Высокая точность: 24-битный ADC и относительная ошибка < 0,01% гарантируют точные измерения, критические для процессов с высокими требованиями к качеству (например, пищевая промышленность, фармацевтика).
3. Строгая защита от помех: galvanic isolation 2500 ВAC и фильтры низких частот делают модуль устойчивым в средах с сильными электромагнитными помехами (например, нефтегазовые платформы, металлургические заводы).
4. Комплексная диагностика: Автоматическое обнаружение неисправностей сокращает время восстановления — операторы не нужно проверять каждый датчик вручную, а могут быстро локализовать проблему по сигналу контроллера.
5. Гибкость питания: Поддержка 24 ВDC и 110–230 ВAC делает ABB UAC389 HIEE410506P104 совместимым с разными системами питания шкафов — от стандартных промышленных (24 ВDC) до высоковольтных (230 ВAC) в старых объектах.

Примеры применения в отраслях

• Нефтегазовая промышленность: На добывающей платформе ABB UAC389 HIEE410506P104 собирает данные от датчика давления в трубопроводе (4–20 мА), термодатчика температуры нефти (Pt100) и датчика уровня в резервуаре (0–10 В). Данные передаются в контроллер ABB AC800M, который регулирует скорость насосов и поддерживает безопасные параметры добычи.
• Химическая промышленность: В реакторе синтеза полимера ABB UAC389 HIEE410506P104 контролирует температуру реакции (термокупель K тип), давление газов (4–20 мА) и концентрацию реагентов (0–5 В). Точные измерения позволяют контроллеру поддерживать оптимальные условия, предотвращая образование брака.
• Тепловые электростанции (ТЭЦ): В котле ТЭЦ ABB UAC389 HIEE410506P104 считывает температуру пара (Pt1000), давление пара (4–20 мА) и уровень воды в котле (0–10 В). Данные используются для регулировки подачи топлива и воды, обеспечивая эффективную работу котла и снижение энергопотребления.
• Фармацевтическая промышленность: В линии производства лекарств ABB UAC389 HIEE410506P104 контролирует температуру сушки препаратов (Pt100) и давление в вакуумном камере (4–20 мА). Точность < 0,01% гарантирует соответствие параметров требованиям ГОСТ и международным стандартам качества.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Определите тип и количество сигналов: ABB UAC389 HIEE410506P104 подходит для 8 аналоговых входов любого типа (ток, напряжение, RTD, термокупели). Если нужно больше входов (до 16), используйте два модуля или выберите модель ABB UAC390 HIEE410507P104 с 16 каналами.
2. Оцените требования к точности: Для процессов с ошибкой < 0,1% (например, химия, фармацевтика) ABB UAC389 HIEE410506P104 — идеальный выбор. Для менее требовательных систем (например, мониторинг уровня в резервуаре с ошибкой < 1%) можно использовать модули с 16-битным ADC.
3. Учтите тип питания: Если шкаф имеет только 24 ВDC, выберите соответствующую модификацию; для старых объектов с 220 ВAC — модификацию с переменным током.

Меры предосторожности

1. При монтаже ABB UAC389 HIEE410506P104 отключите питание: Это предотвращает повреждение модуля при подключении кабелей к сенсорам или шине контроллера.
2. Используйте специализированные кабели для аналоговых сигналов: Подключайте сенсоры через экранированные кабели (например, ABB 37911-4-0338125 с куперным щитком) и прокладывайте их отдельно от силовых кабелей — это снижает электромагнитные помехи и сохраняет точность измерений.
3. Регулярно калибруйте модуль: Раз в год выполняйте калибровку ABB UAC389 HIEE410506P104 с использованием эталонных сигналов — это поддерживает точность < 0,01% и предотвращает деградацию параметров со временем.
4. Не превышайте пределы сигналов: Не подключайте к входам сигналы за указанные диапазоны (например, > 20 мА для токовых каналов) — это повреждает ADC и приводит к выходу модуля из строя.
5. Сохраняйте конфигурацию: После настройки параметров сохраните конфигурацию в файл — это позволит быстро восстановить настройки при замене модуля или сбросе параметров.

UAC389
