Описание

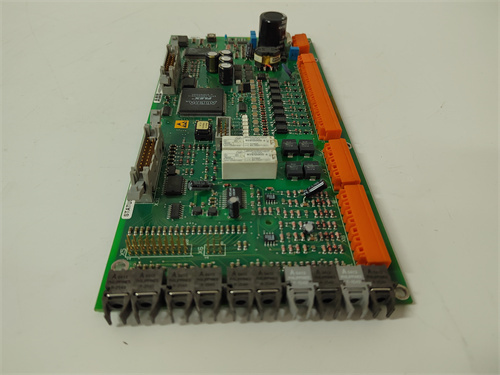

ABB UAC389AE02 HIEE300888R0002 (ссылка на продукт: [вставьте ссылку]) — это высокопроизводительный аналоговый выходной модуль для систем автоматизации ABB, предназначенный для преобразования цифровых команд контроллеров в аналоговые сигналы, управляемые исполнительными механизмами (регулирующие клапаны, инверторы, нагреватели). ABB UAC389AE02 HIEE300888R0002 относится к серии модулей I/O ABB Advant Master, специализирующейся на высокой точности выдачи сигналов, устойчивости к агрессивным промышленным условиям и интеграции с критическими процессами. Он идеально подходит для применения в нефтегазовой сфере (управление клапанами трубопроводов), энергетике (регулирование параметров турбин и котлов), химической промышленности (контроль расхода реактивов) и тяжелой машиностроении (управление приводами крупных агрегатов), где требуется точное и надежное управление аналоговыми нагрузками.
Описание продукта
ABB UAC389AE02 HIEE300888R0002 представляет собой 8-канальный аналоговый выходной модуль, поддерживающий стандартные промышленные сигналы: 4–20 мА (токовые) и 0–10 В (напряжные). Основная функция модуля — получать цифровые команды от контроллеров ABB AC 800M или Advant Controller (например, команда “установить расход 50%” — соответствующая цифровая величина), преобразовать их в аналоговые сигналы с разрешением 16 бит и передать эти сигналы на исполнительные механизмы. Благодаря встроенному стабилитрону и фильтру низких частот ABB UAC389AE02 HIEE300888R0002 обеспечивает высокую стабильность выходных сигналов (погрешность ≤0.05% от полного диапазона) и подавляет электромагнитные помехи (EMC-класс EN 61000-6-2), что критично для работы чувствительных регулирующих устройств.
Например, в системе управления расходом нефти в трубопроводе ABB UAC389AE02 HIEE300888R0002 получает от контроллера команду “установить расход 80 м³/ч” — соответствующая цифровая команда преобразуется модулем в аналоговый сигнал 16.8 мА (так как 4–20 мА соответствует 0–100 м³/ч). Этот сигнал подается на регулирующий клапан, который открывается до нужного положения, поддерживая заданный расход. Если контроллер обнаруживает превышение расхода (по данным от датчика, подключенного к ABB UAD149A0011), он отправляет команду на снижение расхода до 60 м³/ч — ABB UAC389AE02 HIEE300888R0002 быстро адаптирует выходной сигнал до 12.8 мА (задержка ≤5 мс), корректируя положение клапана и предотвращая перегрузку трубопровода. Благодаря индивидуальной защите каждого канала от короткого замыкания ABB UAC389AE02 HIEE300888R0002 не отключается полностью при сбое одного клапана, а только блокирует проблемный канал, сохраняя работу других исполнителей.
Основной достоинством ABB UAC389AE02 HIEE300888R0002 является надежность и гибкость:
- Конфигурируемые режимы выдачи сигнала: Каждый из 8 каналов ABB UAC389AE02 HIEE300888R0002 можно независимо настроить под тип сигнала (4–20 мА или 0–10 В) и диапазон выдачи (например, 2–10 мА для специфических клапанов) через ПО ABB Control Builder M. Дополнительно, модуль поддерживает режим “запасного сигнала” — при потере связи с контроллером каждый канал автоматически переключается на предопределенный сигнал (например, 4 мА для остановки клапана или 12 мА для поддержания базового режима), что предотвращает аварийные ситуации в критических процессах.
- Расширенная самодиагностика: ABB UAC389AE02 HIEE300888R0002 непрерывно проверяет состояние выходных цепей, внутреннего питания и схемы преобразования. При обнаружении неисправности (например, обрыв кабеля к клапану или выход сигнала за допустимый диапазон) модуль генерирует детальный код ошибки (например, “обрыв канала 5” или “перегрузка канала 2”) и передает его в контроллер — операторы быстро локализуют проблему (например, замену поврежденного кабеля) без остановки всего процесса. Также ABB UAC389AE02 HIEE300888R0002 поддерживает “горячее заменение” — его можно заменить на работающей шине, сокращая время простоя до 5 минут.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | 8-канальный аналоговый выходной модуль (I/O) |
| Маркировка | UAC389AE02 HIEE300888R0002 |
| Поддерживаемые выходные сигналы | – Токовые: 4–20 мА (максимальный нагрузочный ток: 500 Ω)
– Напряжные: 0–10 В DC (Минимальное нагрузочное сопротивление: 1 kΩ) |
| Разрешение преобразования | 16 бит |
| Погрешность выдачи сигнала | ≤0.05% от полного диапазона (при 25 °C); ≤0.1% от полного диапазона (при -25…+65 °C) |
| Задержка преобразования | ≤5 мс (на один канал) |
| Коммуникационные интерфейсы | Profibus DP (12 Мбит/с), Ethernet (100 Мбит/с) — совместим с ABB SNAT609TAI |
| Защитные функции | – EMC-класс: EN 61000-6-2 (двойной фильтр)
– Индивидуальная защита каналов от короткого замыкания (токоограничение до 50 мА) – Защита от перепадов напряжения (±15% от номинала питания) – Режим “запасного сигнала” (настраиваемый для каждого канала) |
| Питание | 24 В DC ±10%, потребляемый ток: ≤250 мА (при максимальной нагрузке каналов) |
| Степень защиты | IP20 (для монтажа в шкафу управления); IP40 (опционально — для открытых установок) |
| Температурный диапазон эксплуатации | -25…+65 °C |
| Тип монтажа | DIN-рейл 35 мм или на плату背板 ABB Advant Master |
| Размеры (Ш×В×Г) | 45 × 190 × 125 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, ABB Advant Controller
– Исполнители: Регулирующие клапаны, инверторы, нагреватели, расходомеры (поддерживающие 4–20 мА/0–10 В) – Программное обеспечение: ABB Control Builder M 6.1+ |
| Срок службы | ≥12 лет (при эксплуатации в диапазоне 0–45 °C, регулярном обслуживании) |
Преимущества и особенности
- Высокая точность и стабильность: Погрешность ≤0.05% и 16-битное разрешение гарантируют точное управление исполнителями, критично для процессов с жесткими требованиями (нефтегаз, энергетика).
- Индивидуальная защита каналов: Защита от короткого замыкания не влияет на работу других каналов, повышая надежность всей системы.
- Режим запасного сигнала: При потере связи с контроллером поддерживает безопасный режим работы, предотвращая аварии.
- Горячая замена и расширенная самодиагностика: Минимизация времени простоя и быстрая выявление неисправностей — критично для непрерывных производственных процессов.
- Легкая интеграция с ABB экосистемой: Оптимизация для контроллеров AC 800M и Advant Controller — настройка через единое ПО, без дополнительных драйверов.
Примеры применения в отраслях
-
Энергетика — Теплоэлектростанция (ТЭС):
ABB UAC389AE02 HIEE300888R0002 управляет 6 регулирующими клапанами котла (расход топлива, подача воды, выхлоп газов), каждый подключен к отдельному каналу модуля. При необходимости увеличить мощность котла с 50% до 80% контроллер отправляет соответствующие цифровые команды — ABB UAC389AE02 HIEE300888R0002 преобразует их в сигналы 12.8 мА (расход топлива) и 16.8 мА (подача воды), регулируя клапаны и поддерживая оптимальный режим сжигания. Если канал с клапаном выхлопа газов выходит из строя, модуль переключает его на запасной сигнал 8 мА (50% открытия), сохраняя безопасную работу котла.
-
Химическая промышленность — Реакторное производство:
ABB UAC389AE02 HIEE300888R0002 контролирует расход реактивов в химическом реакторе, подавая сигналы 4–20 мА на 3 расходомера. При синтезе продукта требуется точный соотношение реактивов (1:2:0.5) — ABB UAC389AE02 HIEE300888R0002 обеспечивает это благодаря погрешности ≤0.05%, предотвращая образование брака. Если контроллер обнаруживает отклонение состава (по данным от аналитического сенсора), он корректирует команды, а модуль быстро адаптирует выходные сигналы, поддерживая заданное соотношение.
-
Нефтегазовая сфера — Добыча газа:
ABB UAC389AE02 HIEE300888R0002 управляет клапанами в скважинном кластере, регулируя давление газа в трубопроводах. При падении давления ниже нормы контроллер отправляет команду на увеличение открытия клапанов — модуль преобразует команду в сигнал 18 мА, восстанавливая давление. Благодаря режиму запасного сигнала, при потере связи с контроллером каждый клапан переключается на сигнал 12 мА (50% открытия), предотвращая обрыв подачи газа и снижение производительности.
Сравнение с конкурентами
| Параметр сравнения | ABB UAC389AE02 HIEE300888R0002 | Siemens SM 332 (8AO) | Schneider Electric BMXAMO0800 (8AO) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В | 4–20 мА, 0–10 В, ±10 В | 4–20 мА, 0–10 В |
| Погрешность | ≤0.05% | ≤0.1% | ≤0.08% |
| Задержка преобразования | ≤5 мс | ≤10 мс | ≤8 мс |
| Режим запасного сигнала | Да (настраиваемый для каждого канала) | Нет | Да (общий для всех каналов) |
| Преимущество | Высокая точность + индивидуальный запасной сигнал | Интеграция с TIA Portal | Низкая стоимость |
ABB UAC389AE02 HIEE300888R0002 выделяется более высокой точностью (≤0.05% против ≤0.1% у Siemens) и индивидуальным режимом запасного сигнала для каждого канала (у конкурентов либо отсутствует, либо общий для всех), что критично для безопасности критических процессов. В отличие от Schneider Electric BMXAMO0800, он имеет более низкую задержку преобразования (≤5 мс против ≤8 мс), что делает его подходящим для быстрореагирующих систем (регулирование давления, расхода).
Рекомендации по выбору
ABB UAC389AE02 HIEE300888R0002 рекомендуется для:
- Критические процессы с жесткими требованиями к точности: Нефтегазовая сфера, энергетика, химия — погрешность ≤0.05% гарантирует качество продукции и безопасность.
- Системы с необходимостью безопасного режима при сбое: ТЭС, добыча газа — индивидуальный запасной сигнал предотвращает аварии.
- Непрерывные производственные процессы: Реакторное производство, трубопроводы — горячая замена и самодиагностика минимизируют время простоя.
- Интеграция с ABB контроллерами: AC 800M, Advant Controller — настройка через Control Builder M, без дополнительных адаптеров.
Если используется Siemens инфраструктура (S7-1200/1500 + TIA Portal) и не требуется высокая точность — рассмотрите Siemens SM 332. Для бюджетных проектов без индивидуального запасного сигнала — Schneider Electric BMXAMO0800. При монтаже ABB UAC389AE02 HIEE300888R0002 используйте экранированные кабели для сигнальных линий, соблюдайте дистанцию ≥10 мм от нагружаемых компонентов и калибруйте модуль раз в 2 года через ПО Control Builder M — это поддерживает высокую точность и продлевает срок службы.
