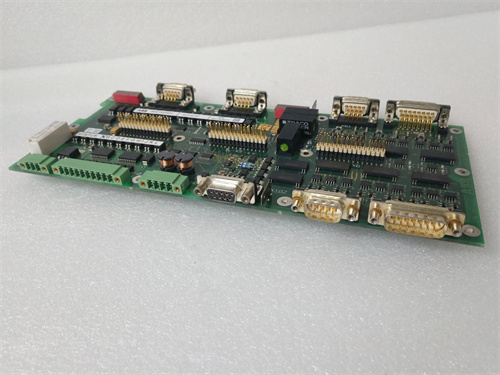

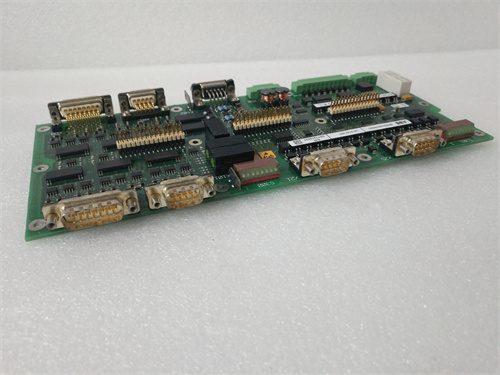

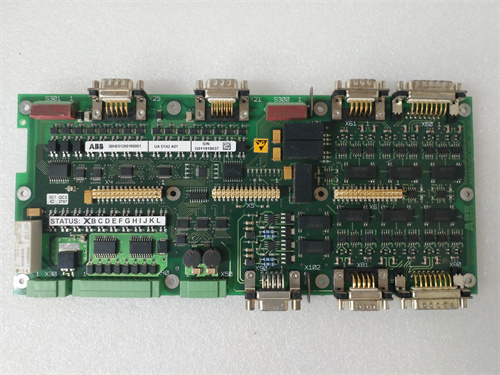

ABB UAD142A01 3BHE012551R0001 — изображение 2

ABB UAD142A01 3BHE012551R0001

Технические параметры ABB UAD142A01 3BHE012551R0001

Технические характеристики ABB UAD142A01 3BHE012551R0001 соответствуют стандартам IEC 61131-2 (модули I/O для промышленного оборудования), EN 61000-6-2 (электромагнитная совместимость) и UL 508 (стандарт для электромеханических устройств промышленного назначения):

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль, серии ABB Advant OCS Analog I/O
Канальные параметры	• Количество каналов: 8 (независимые, изолированные друг от друга) • Поддерживаемые сигналы: 4–20 мА DC (токовый), 0–10 В DC (напряжностный), RTD (Pt100, Pt1000, Cu50) — настраиваемые по каналу • Разрешение: 16 бит • Точность: ±0.05% полного диапазона (при 25 °C), ±0.1% полного диапазона (в диапазоне -30 °C – +75 °C) • Линейность: ±0.02% полного диапазона • Время ответа: ≤10 мс (для 4–20 мА/0–10 В), ≤100 мс (для RTD)
Изоляция и защита	• Электрическая изоляция: 3000 В АС (канал-канал), 3000 В АС (канал-шина), 3000 В АС (канал-земля) • Защита от перегрева: Отключение канала при температуре электроники ≥85 °C • Защита от короткого замыкания: Ограничение тока до 30 мА (для токовых каналов)
Диагностика	• Функции: Диагностика разрывов RTD/кабелей, перегрузок каналов, неисправностей микросхем, перегрева модуля • Передача ошибок: Протокол Advant Fieldbus (в контроллер) с указанием канала/типа ошибки • Лог ошибок: Хранение ≥200 последних событий (с отметкой времени по SNTP)
Коммуникация	• Шина: Advant Fieldbus (оптический/электрический) • Скорость передачи: 10 Мбит/с • Задержка обмена: ≤0.5 мс (для 8 каналов) • Поддержка резерва: 1+1 горячий резерв с синхронизацией данных
Эксплуатационные параметры	• Рабочая температура: -30 °C – +75 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤14.7 м/с² (10–500 Гц, по IEC 60068-2-6) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant OCS I/O (например, PM630) • Габариты (Д×Ш×В): 140 × 80 × 160 мм • Вес: ~0.6 кг • Материал корпуса: Алюминиево-пластиковый композит (для теплоотвода и защиты от помех) • Индикаторы: LED на каждом канале (зеленый — нормально, красный — ошибка), LED питания (зеленый — готов), LED коммуникации (желтый — активна)
Совместимые системы	• Контроллеры: ABB Advant OCS, ABB AC 800xA (через адаптер Advant Fieldbus) • Шасси I/O: ABB PM630, ABB PM640 • Программное обеспечение: ABB Advant Master, ABB Control Builder M • Датчики: Pt100/Pt1000 (RTD), аналоговые датчики давления/температуры/расхода (4–20 мА/0–10 В)
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2 (класс 3 по ЭМС).

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB UAD142A01 3BHE012551R0001

Первым делом рассмотрим промышленный аналоговый входной модуль для систем мониторинга и контроля критических процессов — ABB UAD142A01 3BHE012551R0001, относящийся к серии ABB Advant OCS Analog I/O (специализирующейся на высокоточных и отказоустойчивых модулях для энергетики, нефтегазовой отрасли и тяжелой промышленности, где требуется точное измерение аналоговых параметров: температура, давление, расход, уровень). Это устройство предоставляет 8 независичных аналоговых входных каналов с 16-битным разрешением, поддерживающих стандартные сигнальные форматы: 4–20 мА (токовый), 0–10 В DC (напряжностный) и RTD (датчики температуры на сопротивлении, например, Pt100, Pt1000) — настраиваемые по каждому каналу. ABB UAD142A01 3BHE012551R0001 выделяется высокой точностью измерения (±0.05% полного диапазона), тройной электрической изоляцией (3000 В АС между каналами, шиной и землей) и встроенной диагностикой на уровне канала (отслеживание разрывов датчиков, перегрузок, неисправностей электроники), становясь ключевым элементом для систем, где ошибка в измерении может привести к авариям или потере продукции — например, мониторинг температуры турбин в ТЭЦ или давления в нефтепроводах.

ABB UAD142A01 3BHE012551R0001 гарантирует стабильное и точное считывание сигналов даже в условиях сильных электромагнитных помех и суровых эксплуатационных условий: например, на атомной электростанции модуль считывает данные от 6 датчиков температуры теплообменников (Pt100, RTD) и 2 датчиков давления в охладительной системе (4–20 мА). При измерении температуры теплообменника (диапазон 0–300 °C) ABB UAD142A01 3BHE012551R0001 обеспечивает точность ±0.15 °C — это критично для предотвращения перегрева и износа оборудования. При возникновении импульсной помехи от силовых кабелей реактора (амплитудой 0.5 В DC на напряжностном канале) модуль активирует встроенный аналоговый фильтр (настраиваемый от 0.1 до 10 с) и не искажает измеренный сигнал, предотвращая ложные предупреждения. При разрыве кабеля к Pt100 датчику (канал 3) ABB UAD142A01 3BHE012551R0001 обнаруживает ошибку за 0.1 мс, отправляет сигнал об ошибке в контроллер ABB Advant OCS с указанием номера канала и продолжает корректно считывать данные остальных каналов — это позволяет операторам быстро локализовать неисправность и устранить её без остановки системы мониторинга.

Особенно стоит отметить, что ABB UAD142A01 3BHE012551R0001 поддерживает конфигурацию 1+1 горячего резерва — два модуля работают параллельно с синхронизацией данных в реальном времени: при отказе основного модуля резервный автоматически принимает управление за ≤0.5 мс, не теряя ни одного измерения. Это критично для систем 24/7, например, мониторинг параметров ядерных реакторов или нефтеперекачивающих станций, где остановка мониторинга равносильна остановке всего процесса. Компактная конструкция (габариты 140 × 80 × 160 мм) позволяет монтировать ABB UAD142A01 3BHE012551R0001 в стандартные шасси ABB Advant OCS I/O вместе с другими модулями серии (например, цифровым выходным модулем UDD141A01), даже в условиях ограниченного пространства в технических помещениях. Высокая степень защиты IP20 и устойчивость к температурным перепадам (-30 °C – +75 °C) делают ABB UAD142A01 3BHE012551R0001 подходящим для эксплуатации в экстремальных средах: например, в Арктических нефтегазовых площадках (низкие температуры) или пустынных зонах (высокая температура и пыль). Полную информацию о ABB UAD142A01 3BHE012551R0001, включая руководство по калибровке RTD датчиков, схемы подключения и таблицы характеристик, можно найти по ссылке: [ссылка на продукт ABB UAD142A01 3BHE012551R0001] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB UAD142A01 3BHE012551R0001

Параметр	Значение/Характеристика
Тип устройства	Аналоговый входной модуль, серии ABB Advant OCS Analog I/O
Канальные параметры	• Количество каналов: 8 (независимые, изолированные друг от друга) • Поддерживаемые сигналы: 4–20 мА DC (токовый), 0–10 В DC (напряжностный), RTD (Pt100, Pt1000, Cu50) — настраиваемые по каналу • Разрешение: 16 бит • Точность: ±0.05% полного диапазона (при 25 °C), ±0.1% полного диапазона (в диапазоне -30 °C – +75 °C) • Линейность: ±0.02% полного диапазона • Время ответа: ≤10 мс (для 4–20 мА/0–10 В), ≤100 мс (для RTD)
Изоляция и защита	• Электрическая изоляция: 3000 В АС (канал-канал), 3000 В АС (канал-шина), 3000 В АС (канал-земля) • Защита от перегрева: Отключение канала при температуре электроники ≥85 °C • Защита от короткого замыкания: Ограничение тока до 30 мА (для токовых каналов)
Диагностика	• Функции: Диагностика разрывов RTD/кабелей, перегрузок каналов, неисправностей микросхем, перегрева модуля • Передача ошибок: Протокол Advant Fieldbus (в контроллер) с указанием канала/типа ошибки • Лог ошибок: Хранение ≥200 последних событий (с отметкой времени по SNTP)
Коммуникация	• Шина: Advant Fieldbus (оптический/электрический) • Скорость передачи: 10 Мбит/с • Задержка обмена: ≤0.5 мс (для 8 каналов) • Поддержка резерва: 1+1 горячий резерв с синхронизацией данных
Эксплуатационные параметры	• Рабочая температура: -30 °C – +75 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤14.7 м/с² (10–500 Гц, по IEC 60068-2-6) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: В шасси ABB Advant OCS I/O (например, PM630) • Габариты (Д×Ш×В): 140 × 80 × 160 мм • Вес: ~0.6 кг • Материал корпуса: Алюминиево-пластиковый композит (для теплоотвода и защиты от помех) • Индикаторы: LED на каждом канале (зеленый — нормально, красный — ошибка), LED питания (зеленый — готов), LED коммуникации (желтый — активна)
Совместимые системы	• Контроллеры: ABB Advant OCS, ABB AC 800xA (через адаптер Advant Fieldbus) • Шасси I/O: ABB PM630, ABB PM640 • Программное обеспечение: ABB Advant Master, ABB Control Builder M • Датчики: Pt100/Pt1000 (RTD), аналоговые датчики давления/температуры/расхода (4–20 мА/0–10 В)
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2 (класс 3 по ЭМС).

Преимущества и особенности ABB UAD142A01 3BHE012551R0001

Максимальная точность и универсальность

Точность ±0.05% полного диапазона и поддержка трех типов сигналов (4–20 мА, 0–10 В, RTD) делают ABB UAD142A01 3BHE012551R0001 универсальным для различных сценариев мониторинга. Например, в ТЭЦ он может считывать температуру турбин (RTD) и давление пара (4–20 мА) через один модуль, не требуя покупки отдельных устройств. В отличие от аналоговых модулей Siemens SM 331 (точность ±0.1%, ограниченная поддержка RTD) или Rockwell 1756-IF8H (только токовые/напряжностные сигналы), ABB UAD142A01 3BHE012551R0001 обеспечивает более высокую точность и гибкость, снижая капитальные затраты.
Отказоустойчивость и защита от помех

Тройная изоляция 3000 В АС и конфигурация 1+1 горячего резерва делают ABB UAD142A01 3BHE012551R0001 идеальным для критических систем, где отказ модуля может привести к катастрофе. Например, в ядерной электростанции резервный модуль мгновенно заменяет основной, сохраняя измерения параметров реактора. В отличие от модулей с двойной изоляцией (например, Emerson DeltaV AI) или без резерва, ABB UAD142A01 3BHE012551R0001 обеспечивает дополнительный уровень безопасности и непрерывность мониторинга.
Детальная диагностика и простота обслуживания

Диагностика на уровне канала с указанием типа ошибки (например, “разрыв Pt100 датчика на канале 3”) позволяет операторам быстро локализовать проблему, а не тратить время на проверку всех линий. В отличие от модулей с обобщенной диагностикой (например, “ошибка модуля”), ABB UAD142A01 3BHE012551R0001 сокращает время простоя на 70–80% и повышает эффективность обслуживания. Калибровка модуля также упрощена: через программное обеспечение ABB Advant Master можно выполнять калибровку всех каналов дистанционно, без демонтажа устройства.
Устойчивость к экстремальным условиям

Рабочий диапазон температур -30 °C – +75 °C и устойчивость к вибрациям ≤14.7 м/с² позволяют ABB UAD142A01 3BHE012551R0001 работать в экстремальных средах: например, в Арктических нефтегазовых площадках (температуры до -30 °C) или на металлургических заводах (вибрации от песков и агрегатов). В отличие от модулей с ограниченным диапазоном (-20 °C – +70 °C), ABB UAD142A01 3BHE012551R0001 не требует дополнительного обогрева или защиты от вибраций, упрощая монтаж и снижая эксплуатационные затраты.

Примеры применения ABB UAD142A01 3BHE012551R0001

Теплоэлектростанция (ТЭЦ): Мониторинг параметров турбины

На ТЭЦ ABB UAD142A01 3BHE012551R0001 считывает данные от 4 Pt100 датчиков температуры подшипников турбины (диапазон 0–200 °C) и 4 датчиков давления пара (4–20 мА, диапазон 0–10 МПа). При измерении температуры подшипника модуль обеспечивает точность ±0.1 °C — это критично для предотвращения перегрева и износа металла. При возникновении вибраций от турбины (≤14.7 м/с²) ABB UAD142A01 3BHE012551R0001 сохраняет стабильность измерений, не искажая сигналы. При разрыве кабеля к одному из Pt100 датчиков модуль мгновенно сигнализирует об ошибке, а контроллер продолжает использовать данные других датчиков для мониторинга, предотвращая ложное отключение турбины.
Нефтегазовый комплекс: Мониторинг давления и уровня в резервуарах

На нефтегазовой платформе ABB UAD142A01 3BHE012551R0001 считывает сигналы от 6 датчиков давления в нефтепроводах (4–20 мА, 0–20 МПа) и 2 датчиков уровня нефти в резервуарах (0–10 В DC, 0–10 м). Высокая точность модуля (±0.05%) гарантирует правильное расчетное количество нефти в резервуарах, а тройная изоляция защищает от электромагнитных помех от добывающих агрегатов. При превышении давления выше 18 МПа модуль передает сигнал в контроллер, который активирует аварийное снижение давления через регулирующий клапан с позиционером ABB DYTP123A 61430001-TW — это предотвращает разрыв трубопровода.

UAD142A01
