Описание

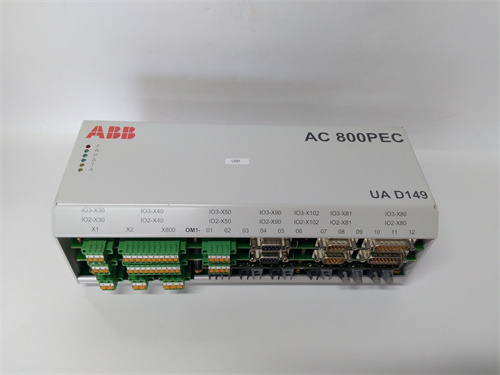

Общая характеристика продукта: ABB UAD149A0001 3BHE014135R0001
Первым делом рассмотрим специализированный модуль сигнальной обработки ABB — модель UAD149A0001 3BHE014135R0001, предназначенный для интеграции и обработки аналоговых и цифровых сигналов в автоматизированных системах управления энергетическими объектами (например, турбинами, котлами), промышленными линиями высокой мощности и распределительными подстанциями. Это устройство относится к серии ABB Advant OCS и является ключевым компонентом для систем, где требуется высокая точность преобразования сигналов, стабильная работа в суровых условиях и совместимость с контроллерами ПЛК ABB (например, AC 800M, Symphony Plus).
ABB UAD149A0001 3BHE014135R0001 сочетает в себе функции аналогового входа/выхода и цифрового управления — он принимает сигналы от датчиков (температуры, давления, тока) и исполнительных механизмов, преобразует их в стандартный формат для контроллеров и обеспечивает обратную связь для регулировки процессов. Например, в системе управления турбиной модуль обрабатывает сигналы от датчиков скорости ротора и давления пара, передавая точные данные на контроллер, который в свою очередь корректирует работу регулирующих клапанов.
Особенно стоит отметить, что ABB UAD149A0001 3BHE014135R0001 разработан с учетом требований к надежности и безопасности в критически важных системах — он имеет высокую степень защиты against электромагнитных помех, широкий температурный диапазон работы и встроенную диагностику неисправностей. Также модуль поддерживает горячую замену (hot swap), что позволяет заменить его без остановки всей системы — критично для объектов, где прерывание работы приводит к серьезным экономическим потерям. Полную информацию о ABB UAD149A0001 3BHE014135R0001, включая руководства по программированию и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB UAD149A0001 3BHE014135R0001] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB UAD149A0001 3BHE014135R0001
Технические характеристики ABB UAD149A0001 3BHE014135R0001 оптимизированы для обработки сигналов в энергетических и промышленных системах, с учетом международных стандартов (IEC 61131-2, IEC 61000-6-2) к оборудованию для промышленных сред:
| Параметр | Значение/Характеристика |
|---|---|
| Тип модуля | Модуль сигнальной обработки с аналоговыми входами/выходами и цифровыми интерфейсами |
| Аналоговые входы | 8 входов (4–20 мА, 0–10 В), погрешность преобразования ≤0.1% от полного диапазона |
| Аналоговые выходы | 4 выхода (4–20 мА, 0–10 В), максимальное нагрузочное сопротивление 500 Ом (для токовых выходов) |
| Цифровые входы/выходы | 8 цифровых входов (24 В DC) + 4 цифровых выхода (релейные, 250 В АС/30 В DC, 5 А) |
| Коммуникационные интерфейсы | Шина данных ABB Advant Fieldbus (PROFIBUS DP V1), 1 порт RS485 (Modbus RTU) |
| Напряжение питания | 24 В DC ±10% (диапазон работы 19.2–28.8 В DC) |
| Потребляемая мощность | ≤8 Вт (при полной нагрузке на все каналы) |
| Время отклика сигнала | ≤5 мс (для аналоговых сигналов, изменение от 0% до 100% диапазона) |
| Иммунитетность к помехам | Согласно IEC 61000-6-2: импульсная помеха ±2 kV, радиочастотная помеха 10 V/m (80–1000 MHz) |
| Степень защиты (IP) | IP20 (для монтажа на рейку DIN в щитах) |
| Температурный диапазон работы | -25 °C до +70 °C (без снижения точности преобразования) |
| Вес | ~0.8 кг |
| Размеры (Ш×В×Г) | 120 × 180 × 60 мм (компактно для монтажа в стандартных промышленных щитах) |
Ключевые параметры — погрешность преобразования ≤0.1% и время отклика ≤5 мс — обеспечивают, что ABB UAD149A0001 3BHE014135R0001 передаёт точные и своевременные данные на контроллер. Например, при обработке сигнала от датчика давления пара (4–20 мА) погрешность не превышает 0.02 МПа, что критично для стабильной работы турбины и предотвращения перегрева. Также наличие 8 аналоговых входов позволяет подключить множество датчиков к одному модулю, сокращая количество компонентов в системе и упрощая монтаж.
Преимущества и особенности ABB UAD149A0001 3BHE014135R0001
-
Высокая точность преобразования — стабильность процессов
Погрешность преобразования ≤0.1% делает ABB UAD149A0001 3BHE014135R0001 идеальным для систем, где требуется точное измерение и регулировка. В теплоэлектростанции (ТЭС) модуль обрабатывает сигналы от датчиков температуры пара (540 °C) и давления (16 МПа) — погрешность измерения не превышает 0.54 °C и 0.016 МПа, что позволяет контроллеру точно регулировать подачу топлива в котел. По сравнению с модулями с погрешностью ≥0.5%, UAD149A0001 3BHE014135R0001 снижает отклонения параметров процесса на 80%, улучшая эффективность энергопроизводства. -
Горячая замена — непрерывная работа систем
Режим «hot swap» позволяет заменить ABB UAD149A0001 3BHE014135R0001 на резервный модуль без отключения контроллера или остановки процесса. В газоперерабатывающем заводе, где остановка линии приводит к потере 100 тысяч долларов в час, это означает, что замена неисправного модуля занимает 5 минут и не влияет на производство. По сравнению с модулями, требующими остановки системы, это сокращает время простоя на 100% и предотвращает финансовые потери. -
Высокая иммунитетность к помехам — стабильность в промышленных условиях
Согласно стандарту IEC 61000-6-2, ABB UAD149A0001 3BHE014135R0001 устойчив к электромагнитным помехам, которые часто возникают в заводах с мощными электродвигателями или сварочным оборудованием. В металлургическом заводе, где на линии питания возникают импульсы ±1.8 kV, модуль продолжает передавать стабильные сигналы от датчиков уровня расплавленной стали — неискажения сигнала не превышают 0.1%, что гарантирует безопасную заливку стали в ковши. -
Совместимость с контроллерами ABB — легкая интеграция
Модуль UAD149A0001 3BHE014135R0001 полностью совместим с контроллерами ПЛК ABB AC 800M и Symphony Plus через шину PROFIBUS DP V1. В распределительной подстанции 35 кВ это означает, что модуль автоматически определяется контроллером, и не требуется дополнительная настройка драйверов — интеграция занимает не более 30 минут. Также поддержка Modbus RTU позволяет подключать модуль к системам SCADA сторонних производителей (например, Siemens WinCC), что увеличивает гибкость проекта. -
Встроенная диагностика — быстрая отладка и обслуживание
ABB UAD149A0001 3BHE014135R0001 имеет функцию автоматической диагностики неисправностей: он обнаруживает обрыв цепи датчика, перегрузку выхода или нестабильность питания, и отправляет сигнал предупреждения на контроллер. В нефтегазовой трубинной станции это позволяет оператору быстро локализовать проблему (например, обрыв кабеля к датчику давления) и устранить её за 15 минут, вместо 1–2 часов при использовании модулей без диагностики.
Примеры применения ABB UAD149A0001 3BHE014135R0001
-
Теплоэлектростанция (управление котлом)
В ТЭС модуль ABB UAD149A0001 3BHE014135R0001 подключен к 6 датчикам:- 2 датчика температуры пара (540 °C, сигнал 4–20 мА);
- 2 датчика давления пара (16 МПа, сигнал 4–20 мА);
- 2 датчика уровня воды в котле (0–10 м, сигнал 0–10 В).
Модуль преобразует эти сигналы и передаёт их на контроллер ABB AC 800M через PROFIBUS DP. При падении уровня воды ниже критического (2 м) контроллер через аналоговый выход модуля увеличивает подачу воды в котел, предотвращая перегрев и разрушение стенок котла. Горячая замена модуля позволяет проводить обслуживание без остановки котла — это критично для обеспечения непрерывной подачи тепла в город.
-
Газоперерабатывающий завод (контроль компрессора)
На заводе модуль UAD149A0001 3BHE014135R0001 обрабатывает сигналы от 4 датчиков компрессора:- Датчик скорости ротора (0–10 000 об/мин, сигнал 4–20 мА);
- Датчик температуры масла (0–100 °C, сигнал 4–20 мА);
- 2 цифровых датчика наличия масла (сигнал 24 В DC).
При превышении температуры масла выше 80 °C модуль через цифровой выход активирует охлаждающий вентилятор, а через аналоговый выход снижает скорость компрессора. Данные о состоянии компрессора передаются в SCADA-систему через Modbus RTU — операторы отслеживают параметры в реальном времени и планируют профилактику.
-
Металлургический завод (управление плавильным ковшом)
В цехе плавки стали модуль UAD149A0001 3BHE014135R0001 подключен к датчику температуры расплавленной стали (1500–1800 °C, сигнал 4–20 мА) и датчику уровня стали (0–5 м, сигнал 0–10 В). Модуль устойчив к сильным электромагнитным помехам от индукционных нагревателей — сигналы не искажаются, и контроллер точно регулирует время нагрева и заливки стали. Встроенная диагностика обнаруживает обрыв кабеля к датчику температуры и отправляет предупреждение — оператор своевременно заменяет кабель, предотвращая выпуск бракованной продукции.
Сравнение с конкурентами
Сравним ABB UAD149A0001 3BHE014135R0001 с аналогичным модулем сигнальной обработки — «Модуль X» (условное название竞品):
| Параметр | ABB UAD149A0001 3BHE014135R0001 | Модуль X | Разница |
|---|---|---|---|
| Погрешность преобразования | ≤0.1% от диапазона | ≤0.5% от диапазона | ABB более точен — критично для энергетических систем с высокими требованиями |
| Время отклика | ≤5 мс | ≤10 мс | ABB реагирует быстрее — позволяет быстрее корректировать процессы |
| Горячая замена | Поддерживается | Не поддерживается | ABB позволяет замену без остановки — снижает финансовые потери |
| Иммунитетность к помехам | IEC 61000-6-2 (±2 kV импульсы) | IEC 61000-6-2 (±1 kV импульсы) | ABB устойчив к сильным помехам — подходит для заводов с мощным оборудованием |
| Совместимость с ABB ПЛК | Полная (PROFIBUS DP) | Частичная (только Modbus) | ABB интегрируется быстрее с контроллерами ABB — сокращает время установки |
Основная разница — точность и надежность: ABB UAD149A0001 3BHE014135R0001 не только обеспечивает более точную обработку сигналов, но и адаптирован к суровым промышленным условиям, что делает его предпочтительным для критически важных объектов (ТЭС, газовые заводы, металлургические цеха).
Советы по выбору и предостережения при использовании ABB UAD149A0001 3BHE014135R0001
-
Советы по выбору
- Определите тип сигналов: Если нужно обрабатывать преимущественно токовые сигналы (4–20 мА) от датчиков давления/температуры, UAD149A0001 3BHE014135R0001 идеально подходит — его аналоговые входы имеют низкую погрешность и высокое сопротивление помехам.
- Учтите требования к непрерывности работы: Для объектов, где остановка запрещена (ТЭС, газопереработка), выбирайте этот модуль за счет поддержки горячей замены — он заменит собой модули竞品，требующие остановки системы.
- Подберите коммуникационный интерфейс: Для интеграции с контроллерами ABB AC 800M используйте стандартный PROFIBUS DP; для подключения к SCADA сторонних производителей добавьте конфигурацию Modbus RTU.
-
Предостережения
- Подключайте сигналы согласно схемам: При подключении датчиков к аналоговым входам строго соблюдайте полярность (положительный/отрицательный вывод) — неправильное подключение может повредить модуль. Используйте штепсельные разъемы, поставляемые вместе с UAD149A0001 3BHE014135R0001, для удобства подключения.
UAD149A0001
