Описание

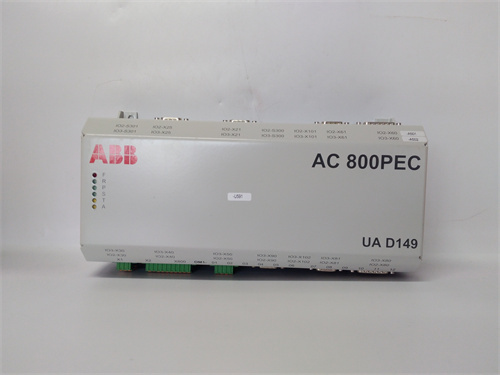

ABB UAD149A0011 (ссылка на продукт: [вставьте ссылку]) — это промышленный аналоговый входной модуль расширенной функциональности для систем автоматизации ABB, предназначенный для точного преобразования и обработки аналоговых сигналов от сенсоров (температуры, давления, уровня, тока) в цифровые данные для контроллеров. ABB UAD149A0011 относится к серии модулей I/O ABB Advant Plus, специализирующейся на высокой точности, расширенной защите от помех и гибкой конфигурации, что делает его идеальным для критических приложений в нефтегазовой сфере (мониторинг параметров добычи), химической промышленности (контроль реакционных процессов), энергетике (измерение параметров пара в ТЭС) и пищевой промышленности (регулирование влажности и температуры сырья).
Описание продукта
ABB UAD149A0011 представляет собой 8-канальный аналоговый входной модуль, поддерживающий не только стандартные промышленные сигналы (4–20 мА токовые, 0–10 В напряжные), но и специализированные сигналы от температурных датчиков типа RTD (Pt100, Pt1000) и термокоплей (J, K, T). Основная функция модуля — принимать аналоговые сигналы от сенсоров, преобразовать их в цифровые коды с разрешением 16 бит (для сигналов 4–20 мА/0–10 В) и 24 бит (для RTD/термокоплей), а затем передавать данные в контроллеры ABB AC 800M или Advant Controller через шину Profibus DP или Ethernet. Благодаря двойному фильтру (электромагнитному + низкочастотному) ABB UAD149A0011 подавляет помехи класса EN 61000-6-2, что гарантирует стабильность сигналов даже вблизи мощных электродвигателей или трансформаторов.
Например, в нефтегазовом скважинном кластере ABB UAD149A0011 подключен к 4 сенсорам: термокоплей K (измерение температуры продукта —50…+150 °C), RTD Pt100 (температура трубопровода 0…+200 °C), датчику давления (4–20 мА, 0–20 МПа) и датчику уровня жидкости (0–10 В, 0–5 м). При изменении температуры продукта до +120 °C термокопль генерирует аналоговый сигнал, который ABB UAD149A0011 преобразует в цифровое значение с точностью ≤0.05 °C (благодаря 24-битному разрешению) и передает в контроллер. Если температура превышает установленный лимит +130 °C, контроллер быстро реагирует (задержка преобразования ≤8 мс) и отправляет команду на охлаждение системы. Благодаря высокой надежности ABB UAD149A0011 данные не искажаются даже при кратковременных помехах в сети, предотвращая аварийные ситуации с трубопроводами.
Основной достоинством ABB UAD149A0011 является универсальность и безопасность:
- Конфигурируемые каналы с индивидуальной калибровкой: Каждый из 8 каналов ABB UAD149A0011 можно независимо настроить под тип сигнала (4–20 мА, 0–10 В, RTD, термокопля) и диапазон измерения через ПО ABB Control Builder M. Дополнительно, каждый канал поддерживает индивидуальную калибровку (с использованием эталонных устройств), что снижает погрешность до ≤0.08% от полного диапазона — критично для коммерческих измерений (например, учет объемов добываемого нефти).
- Расширенная самодиагностика и защита: ABB UAD149A0011 проверяет не только обрыв кабеля или перегрузку сигнала, но и состояние внутренних компонентов (питание, схема преобразования, фильтры). При коротком замыкании на входе RTD (сигнал <0 Ω) или выходе термокопли за диапазон (>+150 °C) модуль генерирует код ошибки и передает его в контроллер — операторы быстро выявляют проблему (например, замену поврежденного сенсора) без остановки всего процесса. Также ABB UAD149A0011 поддерживает “горячее заменение” — его можно заменить на работающей шине, сокращая время простоя до минимума.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | 8-канальный аналоговый входной модуль (I/O) с поддержкой RTD/термокоплей |
| Маркировка | UAD149A0011 |
| Поддерживаемые сигналы | – Токовые: 4–20 мА (двухпроводная/четырехпроводная)
– Напряжные: 0–10 В DC – RTD: Pt100 (0…+200 °C), Pt1000 (0…+150 °C) – Термокопли: J (-210…+1200 °C), K (-270…+1372 °C), T (-270…+400 °C) |
| Разрешение преобразования | – 16 бит (для 4–20 мА/0–10 В)
– 24 бит (для RTD/термокоплей) |
| Погрешность измерения | – ≤0.08% от полного диапазона (4–20 мА/0–10 В, 25 °C)
– ≤0.05 °C (для RTD Pt100, 0…+200 °C) – ≤0.1 °C (для термокопли K, 0…+1000 °C) |
| Задержка преобразования | ≤8 мс (на один канал, все типы сигналов) |
| Коммуникационные интерфейсы | Profibus DP (12 Мбит/с), Ethernet (100 Мбит/с) — совместим с ABB SNAT609TAI |
| Защитные функции | – EMC-класс: EN 61000-6-2 (двойной фильтр)
– Самодиагностика: обрыв, короткое замыкание, перегрузка сигнала, неисправность компонентов – Защита от перепадов напряжения (±15% от номинала питания) |
| Питание | 24 В DC ±10%, потребляемый ток: ≤200 мА (при максимальной нагрузке каналов) |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -25…+65 °C |
| Тип монтажа | DIN-рейл 35 мм или на плату背板 ABB Advant Plus |
| Размеры (Ш×В×Г) | 45 × 180 × 125 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, ABB Advant Controller
– Сенсоры: RTD, термокопли, датчики давления/температуры/уровня (4–20 мА/0–10 В) – Программное обеспечение: ABB Control Builder M 6.0+ |
| Срок службы | ≥12 лет (при эксплуатации в диапазоне 0–45 °C, регулярном обслуживании) |
Преимущества и особенности
- Универсальность сигналов: Поддержка стандартных (4–20 мА/0–10 В) и специализированных (RTD/термокоплей) сигналов — заменяет 2–3 отдельных модуля, экономя место в шкафу.
- Высокая точность и разрешение: 24-битное разрешение для RTD/термокоплей и погрешность ≤0.05 °C — идеально для критических измерений (нефтегаз, химия).
- Расширенная защита от помех: Двойной фильтр EMC и защита от перепадов напряжения — стабильность работы в агрессивных промышленных условиях.
- Горячая замена и самодиагностика: Минимизация времени простоя и быстрая выявление неисправностей — критично для непрерывных процессов (ТЭС, добыча нефти).
- Легкая интеграция с ABB системами: Оптимизация для контроллеров AC 800M и Advant Controller — настройка через единое ПО, без дополнительных драйверов.
Примеры применения в отраслях
-
Химическая промышленность — Реакторное производство лекарств:
ABB UAD149A0011 обрабатывает сигналы от термокопли J (температура реакции 0…+150 °C), RTD Pt1000 (температура охлаждающей воды 5…+30 °C) и датчика давления (4–20 мА, 0–5 МПа). При синтезе лекарственного вещества требуется точность температуры ±0.1 °C — ABB UAD149A0011 обеспечивает это благодаря 24-битному разрешению и индивидуальной калибровке каналов. Если температура превышает +120 °C, модуль быстро передает данные в контроллер, который активирует охлаждение, предотвращая разрушение лекарственного сырья.
-
Энергетика — Теплоэлектростанция (ТЭС):
В котле ТЭС ABB UAD149A0011 подключен к 3 RTD Pt100 (измерение температуры трубок пара: 200…+500 °C) и 2 датчикам давления пара (4–20 мА, 10…+30 МПа). Модуль преобразует сигнал RTD — например, +450 °C — в цифровое значение с погрешностью ≤0.08 °C и передает его в контроллер. При падении давления пара ниже 15 МПа ABB UAD149A0011 обнаруживает отклонение и отправляет сигнал ошибки, контроллер увеличивает подачу топлива, поддерживая параметры пара в норме.
-
Пищевой промышленности — Завод по производству мороженого:
ABB UAD149A0011 управляет сигналами от термокопли T (температура мороженого —40…+10 °C) и датчика влажности сыра (0–10 В, 10…+30% влажности). Точность температуры ±0.1 °C критична для сохранения структуры мороженого — ABB UAD149A0011 гарантирует это благодаря фильтрам помех и высокому разрешению. При снижении температуры ниже —35 °C модуль передает данные в контроллер, который снижает мощность холодильной установки, экономя электроэнергию.
Сравнение с конкурентами
| Параметр сравнения | ABB UAD149A0011 | Siemens SM 331 (8AI RTD/TC) | Schneider Electric BMXAMI0810 (8AI RTD/TC) |
|---|---|---|---|
| Количество каналов | 8 | 8 | 8 |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, RTD (Pt100/Pt1000), термокопли (J/K/T) | 4–20 мА, 0–10 В, RTD (Pt100), термокопли (J/K) | 4–20 мА, 0–10 В, RTD (Pt100), термокопли (J/K) |
| Разрешение (RTD/термокопли) | 24 бит | 16 бит | 16 бит |
| Погрешность (RTD Pt100) | ≤0.05 °C (0…+200 °C) | ≤0.15 °C (0…+200 °C) | ≤0.12 °C (0…+200 °C) |
| Задержка преобразования | ≤8 мс | ≤15 мс | ≤12 мс |
| Горячая замена | Да | Нет | Да |
| Преимущество | 24-битное разрешение + поддержка Pt1000/термокопли T | Интеграция с TIA Portal | Низкая стоимость |
ABB UAD149A0011 выделяется 24-битным разрешением для RTD/термокоплей (против 16 бит у конкурентов) и поддержкой расширенного набора сигналов (Pt1000, термокопля T), что делает его более универсальным для специализированных приложений. В отличие от Siemens SM 331, он имеет более низкую задержку преобразования (≤8 мс против ≤15 мс) и поддерживает горячую замену, что критично для непрерывных процессов (нефтегаз, ТЭС).
Рекомендации по выбору
ABB UAD149A0011 рекомендуется для:
- Критические приложения с высокими требованиями к точности: Н нефтегазовая сфера, химия, фармацевтика — 24-битное разрешение и погрешность ≤0.05 °C гарантируют безопасность и качество продукции.
- Системы с разнообразными сенсорами: Необходимость подключения RTD, термокоплей и стандартных сигналов — универсальность каналов экономит на покупке отдельных модулей.
- Непрерывные процессы: ТЭС, добыча нефти — горячая замена и самодиагностика минимизируют время простоя.
- Интеграция с ABB контроллерами: AC 800M, Advant Controller — настройка через Control Builder M, без дополнительных драйверов или адаптеров.
Если используется Siemens инфраструктура (S7-1200/1500 + TIA Portal) и не требуется Pt1000/термокопля T — рассмотрите Siemens SM 331. Для бюджетных проектов с простыми задачами (пищевая промышленность без критической точности) — Schneider Electric BMXAMI0810. При монтаже ABB UAD149A0011 используйте экранированные кабели с тремя изоляционными слоями (для RTD/термокоплей), соблюдайте полярность сигналов и калибруйте модуль через ПО Control Builder M раз в 2 года — это поддерживает высокую точность измерений на протяжении всего срока службы.
