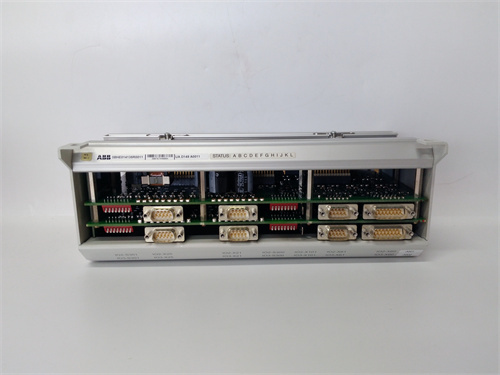

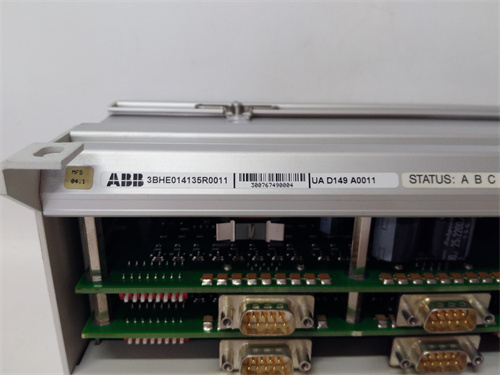

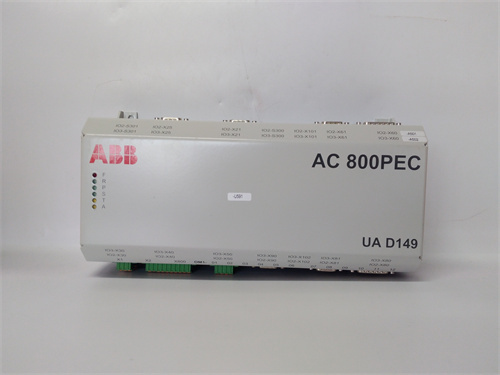

ABB UAD149A0011

Описание

Общие сведения о продукте

Описание продукта

1. Поддержка многотипных аналоговых сигналов и независимые каналы: Модуль ABB UAD149A0011 поддерживает два стандартных типа аналоговых сигналов, широко используемых в индустрии:
   • Токовые сигналы: 4–20 мА (стандарт для сенсоров давления, уровня, тока);
   • Напряжностные сигналы: 0–10 В DC (для сенсоров температуры, влажности).

     Каждый из 8 каналов можно индивидуально настроить под нужный тип сигнала — например, в пищевой линии пастеризации молока UAD149A0011 обрабатывает сигналы от 3 датчиков температуры (0–10 В DC, соответствующих 0–100 °C) и 5 датчиков уровня молока (4–20 мА, соответствующих 0–5 м уровня). Независимость каналов означает, что сбой одного сенсора не влияет на работу остальных, сохраняя целостность данных процесса.

2. Высокая точность и стабильность обработки: ABB UAD149A0011 оснащен 16-битным аналого-цифровым преобразователем (АЦП) с точностью ±0.1% полного диапазона сигнала — это гарантирует минимальную ошибку измерения. Например, при измерении температуры молока 72 °C (сигнал 7.2 В DC) модуль показывает значение с ошибкой не более 0.072 °C, что критично для соблюдения технологических норм пастеризации. Дополнительно модуль имеет цифровой фильтр низких частот, который подавляет электромагнитные помехи от соседних электроприборов (например, приводов конвейера), предотвращая искажения сигналов.
3. Простота интеграции и диагностика: ABB UAD149A0011 подключается к контроллеру ABB AC500 через стандартную шину AC500 Bus — монтаж ограничивается установкой в шасси и подключением сенсоров, без необходимости сложной настройки. На корпусе модуля есть 8 зеленых LED-индикаторов (по одному на канал) — загораются при поступлении допустимого сигнала, а также 1 красный индикатор общей ошибки (срабатывает при выходе сигнала за диапазон или обрыве кабеля). Это позволяет операторам быстро диагностировать проблемы: например, негорящий зеленый индикатор канала 4 указывает на обрыв кабеля к датчику уровня, а красный индикатор — на превышение температуры за пределы допустимого диапазона.

Технические параметры

• Тип модуля: Аналоговый входной модуль для ABB AC500;
• Количество каналов: 8 (независимых, настраиваемых);
• Поддерживаемые сигналы:
  • Ток: 4–20 мА (дифференциальный вход);
  • Напряжение: 0–10 В DC (дифференциальный вход);
• Параметры АЦП:
  • Разрешение: 16 бит;
  • Точность: ±0.1% полного диапазона (при 25 °C);
  • Температурный дрейф: ≤0.005%/°C (в диапазоне 0–60 °C);
  • Частота выборки: 1 кГц/канал;
• Защита:
  • EMC: Соответствие стандарту IEC 61000-6-2 (класс Industrial);
  • Защита от переvoltaжа: до 30 В DC на входах;
• Питание модуля:
  • Напряжение: 24 В DC ±10% (от шасси AC500);
  • Потребляемый ток: ≤0.3 А;
• Операционные условия:
  • Температурный диапазон: -25 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (корпус);
• Механические параметры:
  • Тип монтажа: В шасси ABB AC500;
  • Размеры (длина × ширина × высота): 120 mm × 35 mm × 80 mm;
  • Вес: ~300 г;
  • Индикаторы LED: 8 зеленых (активность канала) + 1 красный (общая ошибка);
• Совместимость:
  • Контроллеры: ABB AC500 (CPU PM554, PM564, PM573);
  • Сенсоры: Любые промышленные сенсоры с сигналами 4–20 мА или 0–10 В DC;
• Стандарты соответствия: IEC 61131-2 (модули ввода-вывода), IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Универсальность сигналов: Поддержка 4–20 мА и 0–10 В DC позволяет подключать разные типы сенсоров (температуры, давления, уровня) к одному модулю — не требуется дополнительное оборудование.
2. Высокая точность: 16-битный АЦП и точность ±0.1% гарантируют достоверные данные для регулировки процессов, критично для отраслей с строгими технологическими требованиями (пищевая промышленность, фармацевтика).
3. Защита от помех: Цифровой фильтр и EMC-защита класса Industrial обеспечивают стабильную работу в условиях высокого электромагнитного шума (например, рядом с электродвигателями или трансформаторами).
4. Простота эксплуатации: LED-индикаторы позволяют быстро определить состояние каналов и причины ошибок, сокращая время диагностики и ремонтных работ.
5. Интеграция с AC500: Полная совместимость с контроллерами ABB AC500 упрощает монтаж и настройку — инженеры с базовым опытом могут интегрировать модуль за 1–2 часа.

Примеры применения

1. Пищевая промышленность (линия пастеризации молока):
   • Задача: Измерение температуры молока в 3 зонах пастеризации (0–100 °C, сигнал 0–10 В DC) и уровня молока в 5 резервуарах (0–5 м, сигнал 4–20 мА) для поддержания технологических параметров.
   • Конфигурация: ABB UAD149A0011 установлен в шасси контроллера AC500 PM564, входы подключены к датчикам температуры и уровня. При достижении температуры 72 °C в первой зоне (сигнал 7.2 В DC) модуль передает данные в контроллер, который поддерживает эту температуру в течение 15 секунд (норма пастеризации). При падении уровня молока в резервуаре до 1 м (сигнал 7.2 мА) контроллер активирует насос для пополнения, предотвращая пустой ход оборудования.
2. Н нефтегазовая промышленность (компрессорная станция):
   • Задача: Измерение давления газа на входе (0–10 МПа, сигнал 4–20 мА) и выходе (0–15 МПа, сигнал 4–20 мА) компрессора, а также температуры масла в гидроприводе (0–80 °C, сигнал 0–10 В DC).
   • Конфигурация: ABB UAD149A0011 обрабатывает сигналы от 2 датчиков давления и 1 датчика температуры. При превышении выходного давления газа до 14 МПа (сигнал 18.4 мА) модуль отправляет данные в контроллер, который снижает скорость компрессора, предотвращая перегрузку. Защита от помех гарантирует точность измерений даже при близком расположении к мощным компрессорам.
3. Машиностроение (линия обработки металлических деталей):
   • Задача: Измерение температуры инструмента в 4 станках фрезерования (0–200 °C, сигнал 0–10 В DC) и давления смазки в 4 узлах привода (0–2 МПа, сигнал 4–20 мА) для предотвращения износа инструмента и перегрева узлов.
   • Конфигурация: ABB UAD149A0011 подключен к датчикам температуры и давления — при превышении температуры инструмента до 180 °C (сигнал 9 В DC) контроллер снижает скорость вращения, увеличивая срок службы инструмента. При падении давления смазки до 0.5 МПа (сигнал 8 мА) контроллер активирует насос для подачи дополнительной смазки, предотвращая износ узлов привода.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB UAD149A0011 если ваша система основана на контроллерах ABB AC500 и требуется обработка 4–8 аналоговых сигналов с высокой точностью (например, в пищевой, фармацевтической или нефтегазовой промышленности).
• Предостережения:
  • Используйте дифференциальное подключение сенсоров для снижения влияния помех — особенно важно при работе в условиях высокого электромагнитного шума;
  • Не превышайте максимальное входное напряжение 30 В DC — это может привести к повреждению АЦП модуля;
  • Монтируйте модуль в охлажденных шкафах электрооборудования — превышение температуры +60 °C снижает точность измерений и срок службы;
  • Регулярно калибруйте модуль раз в 12 месяцев (по рекомендации ABB) — это поддерживает высокую точность и соответствие техническим требованиям.

UAD149A0011
