Описание

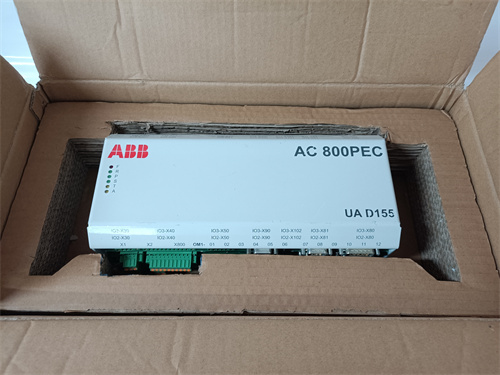

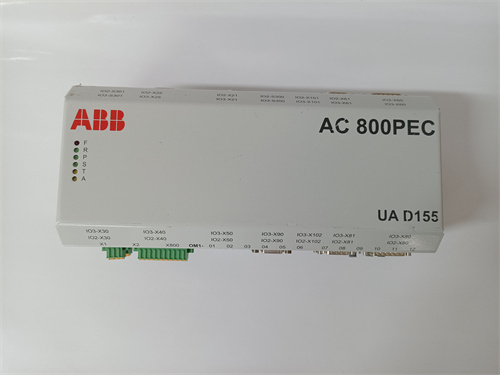

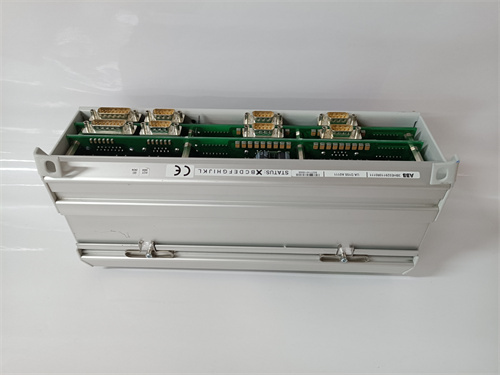

Общая характеристика продукта: ABB UAD155A0111 3BHE029110R0111
Первым делом рассмотрим промышленный модуль аналоговых выходов для систем автоматизации ABB — ABB UAD155A0111 3BHE029110R0111, относящийся к серии ABB Advant OCS (специализирующейся на высоконадежных компонентах для управления критическими процессами в энергетике, нефтегазе и химической промышленности). Это устройство предназначено для преобразования цифровых сигналов от контроллеров (например, ABB Advant Master или AC 800M) в аналоговые команды для исполнительных механизмов — регулирующих клапанов, приводов насосов, дросселей и т.д. — обеспечивая точную и стабильную регулировку параметров процессов (температуры, давления, расхода). ABB UAD155A0111 3BHE029110R0111 сочетает в себе высокую точность сигнальной генерации, galvanic изоляцию и устойчивость к промышленным помехам, становясь неотъемлемым компонентом для объектов, где отклонение параметров может привести к авариям или снижению качества продукции.
ABB UAD155A0111 3BHE029110R0111 гарантирует надежную передачу команд даже в сложных условиях: например, на ТЭЦ с контроллером ABB Advant Master ABB UAD155A0111 3BHE029110R0111 преобразует цифровые сигналы контроллера в аналоговые команды (4–20 мА) для 8 регулирующих клапанов пара, обеспечивая точность регулировки ±0.1% от номинального значения. При наличии высокочастотных помех от вентиляторов котла или электродвигателей насосов выходной сигнал ABB UAD155A0111 3BHE029110R0111 остаётся стабильным — благодаря встроенной цифровой фильтрации и galvanic изоляции 1500 В АЦП между модулем и контроллером. Также ABB UAD155A0111 3BHE029110R0111 поддерживает функцию диагностики выходных каналов: при разрыве кабеля к исполнителю модуль отправляет сигнал об ошибке в контроллер, позволяя операторам быстро устранить проблему.
Особенно стоит отметить, что ABB UAD155A0111 3BHE029110R0111 монтируется в стандартные шкафы ABB Advant OCS и автоматически распознается контроллером при подключении — нет необходимости в обновлении прошивки или настройке дополнительных драйверов. Это критично для объектов с требованиями к бесперебойной работе (например, нефтеперерабатывающие заводы), где остановка процесса для настройки модуля приводит к существенным экономическим потерям. Полную информацию о ABB UAD155A0111 3BHE029110R0111, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB UAD155A0111 3BHE029110R0111] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB UAD155A0111 3BHE029110R0111
Технические характеристики ABB UAD155A0111 3BHE029110R0111 оптимизированы для работы с системами ABB Advant OCS и соответствуют стандартам IEC 61131-2 (для модулей аналоговых выходов) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль аналоговых выходов для системы ABB Advant OCS |
| Параметры выходных каналов | • Количество каналов: 8 (независимые) • Тип сигнала: Ток (4–20 мА) / Напряжение (0–10 В DC) — настраиваемый для каждого канала • Разрешение: 16 бит • Точность: ±0.1% от полного диапазона (FSR) при 25 °C; ±0.2% FSR в диапазоне температур 0–60 °C • Напряжение падения на выходе: ≤0.5 В (при максимальном токе 20 мА) |
| Параметры цифрового интерфейса | • Интерфейс: Шина ABB Advant OCS (Profinet / Modbus TCP) • Протокол: Проприетарный протокол ABB Advant + стандартный Modbus TCP • Скорость передачи: 100 Мбит/с • Задержка сигнала: ≤10 мс (от приёма цифрового сигнала до генерации аналогового) |
| Защитные функции | • Galvanic изоляция: 1500 В АЦП (между модулем и контроллером), 1000 В АЦП (между выходными каналами) • Защита от короткого замыкания: Токовое ограничение ≤25 мА (автоматическое восстановление) • Защита от перегрева: Отключение при температуре корпуса >75 °C (автоматическое восстановление при остывании) • Диагностика: Поддержка сигнализации об ошибках (разрыв кабеля, перегрузка канала) |
| Питание | • Напряжение питания: 24 В DC (19.2–28.8 В DC) • Потребление питания: ≤20 ВА • Максимальный ток потребления: ≤0.8 А |
| Конструктивные параметры | • Тип монтажа: Вставной (в шкаф ABB Advant OCS) • Корпус: Металлический (сталь с антикоррозийной обработкой) • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 110 × 190 × 170 мм • Вес: ~2.2 кг • Индикаторы: LED-индикатор питания (зеленый), статуса каналов (зеленый — нормально, красный — ошибка), связи с контроллером (желтый) |
| Экологические параметры | • Температурный диапазон работы: 0 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–50 Гц, ускорение 2 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS, SIL 2 (по IEC 61508) |
Преимущества и особенности ABB UAD155A0111 3BHE029110R0111
-
Высокая точность и стабильность аналоговых сигналов
С разрешением 16 бит и точностью ±0.1% FSR ABB UAD155A0111 3BHE029110R0111 обеспечивает микропрецизионную регулировку исполнительных механизмов — критично для процессов, где даже минимальное отклонение параметров (например, температура реакции в химическом реакторе) влияет на качество продукции. Встроенная цифровая фильтрация (настраиваемая частота 0.01–100 Гц) подавляет любые промышленные помехи, сохраняя стабильность выходного сигнала в условиях высоких электромагнитных полей. -
Надежная защита и диагностика
Galvanic изоляция 1500 В АЦП между модулем и контроллером защищает чувствительные компоненты автоматизации от перепадов напряжения и шунтирующих токов — например, при старте электродвигателей насосов. Защита от короткого замыкания (ток ≤25 мА) предотвращает повреждение модуля и исполнителя, а функция диагностики позволяет операторам быстро определить причину сбоя (разрыв кабеля, перегрузка) по сигналу контроллера. Это сокращает время простоя системы с нескольких часов до нескольких минут. -
Полная совместимость с системами ABB Advant OCS
ABB UAD155A0111 3BHE029110R0111 разработан для интеграции с контроллерами ABB Advant Master и AC 800M — автоматически распознается шиной Advant OCS, без необходимости в модификации программного обеспечения или настройке драйверов. Это позволяет модернизировать существующие системы за несколько часов: например, заменить устаревший модуль аналоговых выходов на ABB UAD155A0111 3BHE029110R0111 без остановки котла или реактора. -
Прочность и адаптация к промышленным условиям
Корпус из антикоррозийной стали обеспечивает защиту ABB UAD155A0111 3BHE029110R0111 от механических повреждений и агрессивных сред (например, парами нефтепродуктов в нефтегазовых объектах или химическими испарениями в химической промышленности). Работа в температурном диапазоне 0–60 °C и устойчивость к вибрациям позволяют использовать модуль в условиях экстремальных эксплуатационных факторов — например, в мобильных установках или на объектах в холодных регионах.
Примеры применения ABB UAD155A0111 3BHE029110R0111
- Энергетика: Регулировка параметров котельной ТЭЦ
На ТЭЦ с мощностью 1200 МВт ABB UAD155A0111 3BHE029110R0111 управляет 8 регулирующими клапанами в котельной зоне:
- Модуль принимает цифровые сигналы от контроллера ABB Advant Master (например, «увеличить подачу пара» или «снизить расход топлива») и преобразует их в аналоговые команды 4–20 мА для клапанов;
- Точность сигнала ABB UAD155A0111 3BHE029110R0111 обеспечивает регулировку давления пара с допуском ±0.05 бар, что критично для стабильной работы турбин и предотвращения аварий;
- При разрыве кабеля к одному из клапанов модуль отправляет сигнал об ошибке в контроллер — операторы получают оповещение за 10 секунд и устраняют проблему, простоем котла занимает 20 минут.
- Нефтегаз: Контроль дросселей в трубопроводах
На нефтепроводном объекте ABB UAD155A0111 3BHE029110R0111 управляет 6 дросселей для регулировки расхода нефти:
- Модуль подключен к контроллеру ABB AC 800M через шину Profinet и преобразует цифровые команды в аналоговые сигналы 0–10 В DC для дросселей;
- Galvanic изоляция ABB UAD155A0111 3BHE029110R0111 защищает контроллер от помех от высоковольтных линий, проходящих параллельно трубопроводу — выходной сигнал остаётся стабильным даже при сильных электромагнитных помехах;
- Корпус из антикоррозийной стали защищает модуль от влажности и перепадов температуры в условиях северных регионов — срок службы модуля превышает 15 лет.
- Химическая промышленность: Регулировка реакторов
В химическом заводе ABB UAD155A0111 3BHE029110R0111 управляет 8 приводами насосов для подачи реагентов в реакторы:
- Модуль преобразует цифровые сигналы контроллера (определяющие дозировку реагентов) в аналоговые команды 4–20 мА для насосов;
- Точность ±0.1% FSR гарантирует правильное соотношение реагентов, что критично для получения качественной продукции и предотвращения опасных реакций;
- Функция защиты от перегрева предотвращает выход модуля из строя при высокой температуре в помещении реакторов (до 60 °C) — модуль автоматически отключается при перегреве и восстанавливает работу после остывания.
Сравнение с конкурентами
Сравним ABB UAD155A0111 3BHE029110R0111 с модулем аналоговых выходов Siemens S7-1500 SM 1232 (6ES7232-4HB32-0XB0) — популярным аналогом для систем Siemens S7-1500:
| Параметр | ABB UAD155A0111 3BHE029110R0111 | Siemens S7-1500 SM 1232 |
|---|---|---|
| Количество каналов | 8 (независимые) | 4 (независимые) |
| Точность | ±0.1% FSR | ±0.5% FSR |
| Galvanic изоляция | 1500 В АЦП (модуль- контроллер) | 500 В АЦП (модуль- контроллер) |
| Поддержка SIL | SIL 2 (IEC 61508) | Нет |
| Защита от короткого замыкания | ≤25 мА (автоматическое восстановление) | ≤22 мА (ручное восстановление) |
| Совместимость с Advant OCS | Полная (автоматическое распознавание) | Нет (требуется адаптер Profinet → Advant) |
Вывод: ABB UAD155A0111 3BHE029110R0111 превосходит аналог Siemens по количеству каналов (8 против 4), точности (±0.1% FSR против ±0.5% FSR), степени изоляции (1500 В АЦП против 500 В АЦП) и поддержке стандартов безопасности SIL 2. Ключевое преимущество — полная совместимость с системами ABB Advant OCS, что делает его единственным решением для модернизации устаревших объектов ABB. Для критических процессов (энергетика, нефтегаз) где требуется высокая точность и надежность, ABB UAD155A0111 3BHE029110R0111 не имеет аналогов.
Рекомендации по выбору и эксплуатации
- Выбор: Используйте ABB UAD155A0111 3BHE029110R0111 если:
- У вас установлена система автоматизации ABB Advant OCS (Advant Master, AC 800M) и требуется модуль аналоговых выходов с высокой точностью.
- Процесс требует соответствия стандарту SIL 2 (например, системы защиты котлов, регулировка давления в трубопроводах).
