Описание

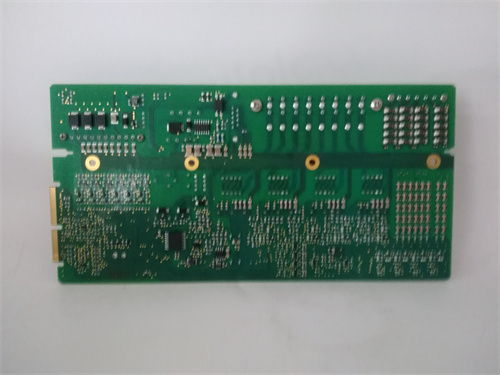

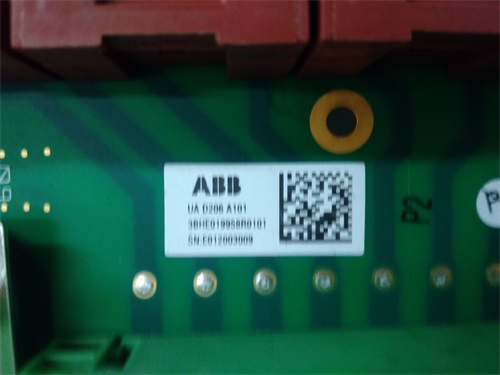

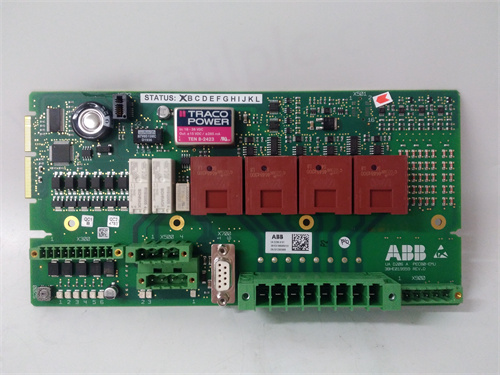

Общая информация о продукте ABB UAD206A101
ABB UAD206A101 — это промышленный аналоговый входной модуль (AI-модуль) из линейки ABB Advant OCS, предназначенный для преобразования аналоговых сигналов от сенсоров (температуры, давления, уровня) в цифровые коды, которые могут обрабатываться контроллерами ABB (например, ABB PM861K01 или ABB AC 800M). Он обеспечивает высокую точность измерения, устойчивость к помехам и интеграцию с системами распределенного контроля (DCS), что делает ABB UAD206A101 незаменимым в отраслях, где требуется точный сбор аналоговых данных: химическая промышленность (контроль параметров реакций), энергетика (мониторинг температуры пара в ТЭС), пищевая промышленность (управление уровнем сыпучих материалов) и нефтегазовая отрасль (контроль давления в трубопроводах).
Основная задача ABB UAD206A101 — принимать аналоговые сигналы стандартных типов (4–20 мА, 0–10 В DC) от сенсоров, фильтровать помехи, преобразовать сигналы в цифровой формат с высоким разрешением и передавать их в контроллер. Модуль оснащен 6 независимыми аналоговыми входами (по маркировке “206” — 6 каналов), встроенными фильтрами помех и индикаторами состояния каждого канала. Например, в химическом заводе ABB UAD206A101 собирает данные от 4 сенсоров температуры реактора (сигнал 4–20 мА: 4 мА = 0 °C, 20 мА = 200 °C) и 2 сенсоров давления (0–10 В DC: 0 В = 0 МПа, 10 В = 10 МПа): при температуре реактора 150 °C сенсор выдает сигнал 16 мА — ABB UAD206A101 преобразует этот сигнал в цифровое значение “150 °C” и передает его в контроллер ABB PM861K01. Если температура превышает уставку (180 °C), контроллер через выходной модуль отправляет команду на охлаждение реактора. Благодаря модульной конструкции для шасси ABB Advant OCS, ABB UAD206A101 легко комбинируется с другими модулями (DI/DO, питательные), формируя единую систему автоматизации.
ABB UAD206A101 соответствует международным стандартам электромагнитной совместимости (IEC 61000-6-2, EN 55011) и имеет класс защиты IP20 (для установки в закрытые шкафы управления). Он поддерживает функцию самодиагностики, которая сигнализирует о неисправностях каналов или проблемах с питанием. При интеграции с ABB UAD206A101 формируется цепь сбора аналоговых данных: сенсор → ABB UAD206A101 (преобразование + фильтрация) → контроллер → SCADA-система. Полная информация о ABB UAD206A101 доступна на официальном ресурсе: [ссылка на ABB UAD206A101](здесь будет предоставлен ваша ссылка).
Технические параметры ABB UAD206A101
Промышленный аналоговый входной модуль ABB UAD206A101 характеризуется следующими ключевыми параметрами:
- Тип устройства: Аналоговый входной модуль (AI-модуль), линейки ABB Advant OCS, артикул UAD206A101.
Параметры аналоговых входов
- Количество каналов: 6 независимых входов (настраиваемые по типу сигнала);
- Поддерживаемые типы сигналов:
- Ток: 4–20 мА (активный, максимальное сопротивление входа 250 Ом);
- Напряжение: 0–10 В DC (пассивный, входное сопротивление ≥1 МОм);
- Разрешение: 16 бит (для точности измерения, ошибка ≤0,1% от диапазона);
- Ошибка измерения: ≤±0,1% от полного диапазона сигнала (при температуре 25 °C);
- Фильтрация помех: Регулируемый цифровой фильтр (0,1–100 мс) для подавления импульсных помех и шумов сети;
- Изолирование: По каналу (электрическая изоляция между входами, напряжение изоляции 500 В AC, время 1 мин).
Параметры коммуникации и эксплуатации
- Интерфейс с контроллером: Внутренняя шина шасси ABB Advant OCS (скорость передачи до 100 Мбит/с, латентность <1 мс);
- Диагностика: Самодиагностика каналов (неисправность входа, выход за диапазон сигнала) и питания (падение напряжения), сигнализация через контроллер;
- Питание: От шасси ABB Advant OCS (5 В DC, максимальный ток — 0,8 А);
- Класс защиты: IP20 (защита от пыли и предметов диаметром >12 мм);
- Температурный диапазон работы: -25 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Устойчивость к вибрациям: 5–150 Гц (амплитуда 0,15 мм, по стандарту IEC 60068-2-6);
- Материал корпуса: Пластик PC/ABS (прочный, устойчивый к химическим средам);
- Размеры: 100 мм × 80 мм × 25 мм (длина × ширина × толщина);
- Вес: ≈0,2 кг;
- Сертификации: IEC 61000-6-2, EN 55011, CE, UL 508, RoHS.
Преимущества и особенности ABB UAD206A101
ABB UAD206A101 выделяется среди аналоговых входных модулей благодаря трем ключевым преимуществам:
-
Высокая точность и стабильность измерений
Разрешение 16 бит и ошибка ≤0,1% гарантируют, что ABB UAD206A101 точно преобразует аналоговые сигналы от сенсоров — критично для процессов, где требуется высокая точность (например, синтез лекарств в фармацевтике, где температура должна быть поддерживаемая с погрешностью ±0,5 °C). В отличие от модулей с разрешением 12 бит (ошибка 0,5–1%), ABB UAD206A101 не требует дополнительных корректировок или внешних фильтров, что упрощает настройку и снижает ошибки в измерениях. Регулируемые фильтры помех позволяют адаптировать модуль к условиям с разным уровнем шумов (например, вблизи электродвигателей или трансформаторов). -
Гибкость и независимость каналов
6 независимых входов, каждый из которых можно настроить под тип сигнала (4–20 мА или 0–10 В DC), делают ABB UAD206A101 универсальным для разных сенсоров. Например, в пищевой промышленности один канал можно подключить к сенсору уровня теста (4–20 мА), другой — к сенсору температуры печи (0–10 В DC), а остальные — к сенсорам влажности (4–20 мА) — без необходимости использования нескольких модулей. Электрическая изоляция по каналам предотвращает взаимное влияние сигналов между входами (например, перекрестное помешивание от мощных сенсоров) и защищает модуль от повреждения при коротком замыкании на одном из каналов. -
Легкая интеграция и диагностика
Модуль полностью совместим с шасси ABB Advant OCS и контроллерами ABB PM861K01 — при установке он автоматически распознается контроллером, а настройки (тип сигнала, фильтрация) выполняются через ПО ABB Control Builder. Это устраняет ручную конфигурацию и сокращает время монтажа. Функция самодиагностики позволяет оператору быстро определить причину неисправности: например, при выходе сигнала сенсора за диапазон (например, <4 мА) ABB UAD206A101 отправляет сигнал об ошибке в контроллер, который отображает проблемный канал на операторской панели. В отличие от модулей без диагностики, ABB UAD206A101 не требует подключения тестера для поиска неисправностей, сокращая время восстановления.
Примеры применения ABB UAD206A101
ABB UAD206A101 широко используется для сбора аналоговых данных в различных отраслях:
1. Химическая промышленность: Контроль реактивной установки
В химическом заводе ABB UAD206A101 собирает данные от 6 сенсоров в реактивной установке:
- Каналы 1–3: Сенсоры температуры реактора (4–20 мА, 0–200 °C);
- Каналы 4–5: Сенсоры давления в реакторе (0–10 В DC, 0–10 МПа);
- Канал 6: Сенсор уровня реакционной смеси (4–20 мА, 0–5 м);
- Работа: При температуре 180 °C (сигнал 16 мА на канале 1) ABB UAD206A101 передает данные в контроллер ABB PM861K01. Если температура превышает уставку 190 °C (сигнал 19,2 мА), контроллер отправляет команду на включение охладительного клапана, поддерживая безопасный режим реакции.
2. Энергетика: Мониторинг параметров ТЭС
В теплоэлектростанции ABB UAD206A101 собирает данные от сенсоров вспомогательных систем:
- Каналы 1–2: Сенсоры температуры пара (4–20 мА, 0–400 °C);
- Каналы 3–4: Сенсоры уровня воды в котле (0–10 В DC, 0–10 м);
- Каналы 5–6: Сенсоры давления мазута (4–20 мА, 0–5 МПа);
- Работа: Данные от ABB UAD206A101 передаются в SCADA-систему, где операторы отслеживают параметры. При падении уровня воды below 2 м (сигнал 2 В на канале 3) система отправляет предупреждение, а контроллер увеличивает подачу воды в котел.
3. Пищевая промышленность: Управление печами для выпечки
В пекарне ABB UAD206A101 управляет параметрами промышленной печи:
- Каналы 1–2: Сенсоры температуры внутри печи (4–20 мА, 0–300 °C);
- Каналы 3–4: Сенсоры влажности воздуха в печи (0–10 В DC, 0–100%);
- Каналы 5–6: Сенсоры уровня муки в бункере (4–20 мА, 0–100%);
- Работа: При температуре 220 °C (оптимальная для выпечки) ABB UAD206A101 передает стабильные данные в контроллер, который поддерживает нагрев. При снижении влажности below 30% (сигнал 3 В на канале 3) контроллер включает увлажнитель, улучшая качество продукции.
Сравнение с конкурентами
ABB UAD206A101 превосходит аналогичные аналоговые входные модули по ключевым параметрам:
| Параметр сравнения | ABB UAD206A101 | Siemens SM331 (6ES7331-7NF10-0AB0) | Schneider BMXAMI0800 |
|---|---|---|---|
| Количество каналов | 6 | 8 | 8 |
| Разрешение | 16 бит | 14 бит | 16 бит |
| Ошибка измерения | ≤±0,1% | ≤±0,15% | ≤±0,1% |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В DC | 4–20 мА, 0–10 В DC, ±10 В DC | 4–20 мА, 0–10 В DC |
| Изолирование по каналам | Да (500 В AC) | Нет (изолирование группы) | Да (250 В AC) |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C | -20 °C до +60 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Системы с высокими требованиями к точности: Для химических реакций, фармацевтического производства или энергетики (мониторинг пара) — ABB UAD206A101 с разрешением 16 бит и ошибкой ≤0,1% гарантирует точные измерения.
- Смешанные типы сигналов: Если нужно подключать сенсоры с разными сигналами (4–20 мА и 0–10 В DC) — независимые настраиваемые каналы ABB UAD206A101 устраняют необходимость дополнительных модулей.
- Условия с высоким уровнем помех: Для цехов с электродвигателями или трансформаторами — регулируемые фильтры помех ABB UAD206A101 подавляют шум, улучшая стабильность данных.
Меры предосторожности
- Совпадение типа сигнала: Перед подключением сенсора настройте канал ABB UAD206A101 под тип сигнала (4–20 мА или 0–10 В DC) — подключение напряжения к каналу, настроенному на ток, повредит модуль.
- Ограничение входного сигнала: Не превышайте максимальные значения сигнала (например, >20 мА для токовых входов, >10 В DC для напряжных) — это вызовет ошибку и может привести к повреждению канала.
- Регулярная калибровка: Раз в год калибруйте ABB UAD206A101 с помощью стандартного сигнального генератора — это поддерживает точность измерения и предотвращает дрейф параметров со временем.
- Правильный монтаж: Устанавливайте модуль в шкаф с хорошим охлаждением (температура <60 °C) и защищайте от попадания влаги — конденсат на печатной плате вызовет Коррозия и неисправность.
UAD206A101
