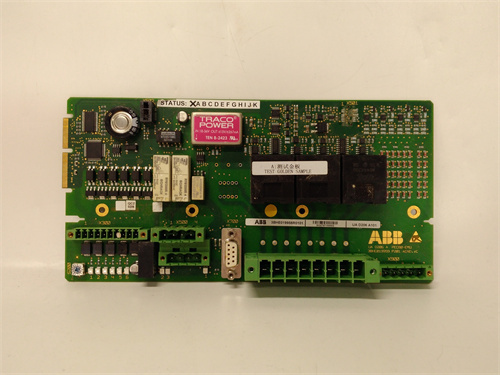

ABB UAD206A101

Описание

Общие сведения о продукте и ссылка

Описание продукта

1. Универсальная поддержка сигнальных типов: Каждый из 6 каналов может быть индивидуально настроен через ПО ABB Control Builder M на обработку различных сигналов:
   • Токовые сигналы: 0–20 мА, 4–20 мА (стандарт для индустриальных сенсоров).
   • Напряжностные сигналы: 0–10 ВDC, ±5 ВDC, ±10 ВDC (для сенсоров с напряжением выходом).
   • Резистивные сигналы: Pt100, Pt1000 (для температурных сенсоров на платине платины).

     Например, в теплоэлектростанции ABB UAD206A101 собирает данные от 3 датчиков: канал 1 — сигнал 4–20 мА от датчика давления пара, канал 2 — сигнал Pt100 от датчика температуры котла, канал 3 — сигнал 0–10 ВDC от датчика уровня воды в резервуаре. Это позволяет использовать один модуль для разных типов сенсоров, экономя пространство в шкафу автоматизации.

2. Высокая точность и стабильность измерений: Использует 16-битный аналого-цифровой преобразователь (ADC) и внутреннюю температурную компенсацию, что обеспечивает точность измерений до ±0,1% от полного диапазона сигнала (FSR) и стабильность параметров при перепадах окружающей температуры (-25 °C до +60 °C). Например, при измерении сигнала 4–20 мА (диапазон 0–10 бар давления) ABB UAD206A101 обеспечивает ошибку не более 0,01 бар, что критично для точного контроля давления в химических реакторах.
3. Защита от помех и изоляция: Все каналы имеют galvanic isolation до 2500 ВAC (между каналами, между модулем и шиной питания/контроллера) и встроенные фильтры электромагнитных помех (EMC-фильтры) по стандарту IEC 61000-6-2. Это гарантирует работоспособность ABB UAD206A101 в условиях сильных электромагнитных полей (например, рядом с мощными электродвигателями или трансформаторами) и предотвращает искажение аналоговых сигналов, которые часто возникают в промышленных средах.

• Визуальная индикация: На фронтальной панели расположены светодиоды (LED) для каждого канала — зеленый цвет сигнализирует о нормальной работе канала, красный — об ошибке (например, разрыв кабеля к сенсору, превышение диапазона сигнала).
• Самодиагностика: Модуль автоматически проверяет состояние каналов (наличие сигнала, соответствие диапазону) и передает коды ошибок в контроллер, что позволяет операторам быстро локализовать проблемы (например, заменить поврежденный сенсор или устранить разрыв кабеля).

Технические параметры

• Тип модуля: Аналоговый входной модуль (AI)
• Количество каналов: 6 независимых входов
• Поддерживаемые сигнальные типы:
  • Ток: 0–20 мА, 4–20 мА (входное сопротивление 25 Ω)
  • Напряжение: 0–10 ВDC, ±5 ВDC, ±10 ВDC (входное сопротивление 100 kΩ)
  • Резистивные датчики: Pt100 (R0=100 Ω), Pt1000 (R0=1000 Ω)
• Параметры измерения:
  • Разрядность ADC: 16 бит
  • Точность: ±0,1% FSR (при 25 °C), ±0,2% FSR (в диапазоне -25 °C до +60 °C)
  • Время обновления: ≤ 100 мс на все каналы
• Изоляция: Galvanic isolation 2500 ВAC (между каналами, модулем и шиной)
• Интерфейс с контроллером: Profinet TCP/IP, Modbus RTU (через RS485)
• Питание: 24 ВDC ±10%, ток потребления ≤ 0,3 А (без нагрузки на сенсоры)
• Уровень защиты (IP-класс): IP20
• Температурный диапазон эксплуатации: -25 °C до +60 °C (без конденсации)
• Тип монтажа: DIN-рейка (ширина 2 модуля — 36 мм)
• Вес: 约 0,4 кг

Преимущества и особенности

1. Универсальность сигнальных типов: ABB UAD206A101 поддерживает ток, напряжение и резисттивные сигналы — это заменяет несколько специализированных модулей, снижая затраты на оборудование и упрощая интеграцию с разными сенсорами.
2. Высокая точность: Точность ±0,1% FSR и температурная компенсация гарантируют надежные данные для критических процессов (например, регулировка температуры в фармацевтических производствах, где допустимая ошибка не превышает 0,5 °C).
3. Строгая защита от помех: Galvanic isolation 2500 ВAC и EMC-фильтры делают ABB UAD206A101 устойчивым к промышленным помехам, что критично для установки в цехах с мощным электрооборудованием (металлургия, тяжелая промышленность).
4. Легкая настройка и диагностика: Индивидуальная настройка каналов через ПО и визуальная индикация ошибок сокращают время монтажа и обслуживания, даже для персонала с средним уровнем квалификации.
5. Совместимость с контроллерами ABB: Модуль оптимизирован для работы с контроллерами серии ABB Advant и AC800M, обеспечивая быструю передачу данных и отсутствие задержек в системе управления.

Примеры применения в отраслях

• Химическая промышленность: В производстве пластиков ABB UAD206A101 собирает данные от датчиков в реакторе: канал 1 — сигнал 4–20 мА от датчика давления газов, канал 2 — сигнал Pt100 от датчика температуры реакционной массы, канал 3 — сигнал 0–10 ВDC от датчика уровня жидкости. Контроллер использует эти данные для регулировки подачи реагентов и поддержания оптимальных условий реакции.
• Пищевая промышленность: В линии производства молочных продуктов ABB UAD206A101 контролирует температуру пастеризации: 4 канала подключены к датчикам Pt100, размещенным в разных участках пастеризатора. При отклонении температуры от нормы (например, < 72 °C) модуль передает сигнал об ошибке в контроллер, который останавливает линию и активирует сигнализацию.
• Теплоэнергетика: В котельной предприятия ABB UAD206A101 собирает данные о параметрах пара: канал 1 — 4–20 мА от датчика давления пара, канал 2 — 4–20 мА от датчика температуры пара, канал 3 — 0–10 ВDC от датчика расхода пара. Эти данные используются для оптимизации работы котла и снижения расхода топлива.
• Автомобильная промышленность: В линии окрашивания кузовов ABB UAD206A101 контролирует влажность и температуру в камере сушки: канал 1 — 4–20 мА от датчика влажности, канал 2 — Pt100 от датчика температуры. Стабильные параметры обеспечивают качество окрашивания и предотвращают образование царапин на поверхности.

Сравнение с конкурентами

Советы по выбору и меры предосторожности

Советы по выбору

1. Определите количество и тип сенсоров: ABB UAD206A101 подходит для систем с до 6 сенсорами (ток, напряжение, Pt100/Pt1000). Для более чем 6 сенсоров выберите модель ABB UAD212A101 (12 каналов) или комбинируйте несколько модулей.
2. Проверьте требования к изоляции: Для цехов с высокими электромагнитными помехами (например, металлургия, тяжелая промышленность) ABB UAD206A101 с изоляцией 2500 ВAC — обязательный выбор. Для спокойных условий (например, пищевая промышленность) можно использовать модули с изоляцией 500 ВAC.
3. Учтите температурные условия: Если модуль монтируется в холодных помещениях (например, склады для хранения продуктов с температурой < 0 °C), ABB UAD206A101 с диапазоном -25 °C до +60 °C подходит лучше аналогов с минимальной температурой 0 °C.

Меры предосторожности

1. При монтаже ABB UAD206A101 отключите питание шкафа: Это предотвращает повреждение модуля при подключении к контроллеру или сенсорам. Используйте экранированные кабели для подключения сенсоров — это уменьшает влияние электромагнитных помех.
2. Не превышайте диапазон сигналов: Избегайте подачи на каналы сигналов за пределами настроенного диапазона (например, напряжение > 10 ВDC на канал с настроенным диапазоном 0–10 ВDC) — это приведет к выходу канала из строя.
3. Калибруйте модуль регулярно: Раз в 1–2 года выполняйте калибровку ABB UAD206A101 с использованием эталонного сигнального генератора — это поддерживает точность измерений и соответствие требованиям промышленных стандартов (например, ISO 9001).
4. Проверяйте состояние кабелей: Регулярно осматривайте кабели от сенсоров к модулю — разрывы или повреждения изоляции могут вызвать искажение сигналов или ошибки работы каналов. При обнаружении повреждений замените кабели.
5. Не открывайте корпус модуля: Внутренние компоненты ABB UAD206A101 калибруются на заводе — самостоятельное вскрытие приведет к потере точности и потере гарантии. При неисправности обратитесь к авторизованному сервису ABB.

UAD206A101
