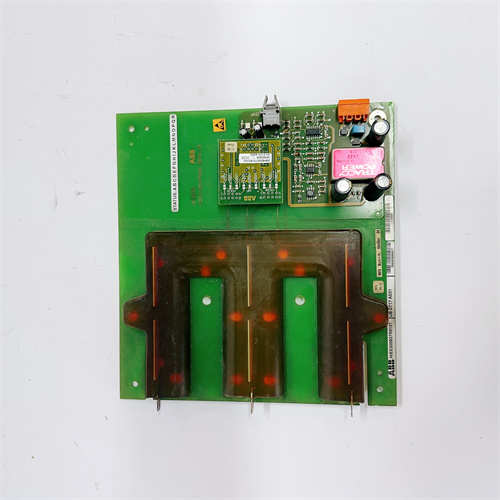

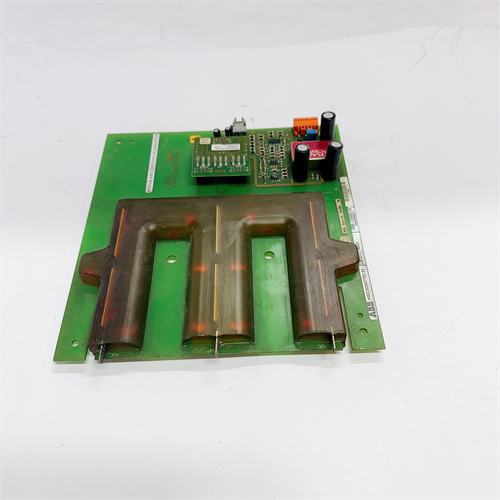

ABB UBC717AE01 HIEE300927R0101

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики аналоговых входов:
  • Количество каналов: 8 (независимые, настраиваемые);
  • Типы сигналов (настраиваемые per канал):
    – Токовые: 4–20 мА DC (диапазон измерения 0–100% от сигнала);
    – Напряжные: 0–10 В DC (диапазон измерения 0–100% от сигнала);
  • Точность измерения: ±0.05% от полного диапазона (при 25 °C), ±0.1% от полного диапазона (в диапазоне температур -10…+60 °C);
  • Разрешение: 16 бит (для каждого канала);
  • Сопротивление входа: 250 Ом (для 4–20 мА), >1 МОм (для 0–10 В);
  • Защита: Against перегрузки (до 30 В DC/50 мА DC), against короткого замыкания (автоматическое отключение канала при токе >25 мА).
• Коммуникационные характеристики:
  • Протокол связи: Advant Fieldbus (сверхширокополосная шина ABB);
  • Скорость передачи: 10 Мбит/с;
  • Задержка передачи данных: <1 мс;
  • Количество адресов на шине: 1–32 (настраиваемый через DIP-switch);
  • Изоляция шны: 2500 В АС (между шиной и входами).
• Энергетические характеристики:
  • Питание: DC 24 В ±10% (21.6–26.4 В);
  • Потребляемый ток (без нагрузки): ≤80 мА;
  • Изоляция питания: 500 В АС (между питанием и входами/шиной).
• Конструктивные и эксплуатационные характеристики:
  • Тип монтажа: На рельс DIN (ширина 35 мм) в шкафы ABB Advant OCS;
  • Габариты: 45 × 120 × 180 мм (ширина × высота × глубина);
  • Вес: ~450 г;
  • Класс защиты (IP): IP20 (по IEC 60529);
  • Температурный диапазон работы: -10 °C до +60 °C;
  • Влажность: ≤95% (без конденсации);
  • Срок службы (MTBF): ≥800 000 часов.

Преимущества и особенности

• Высокая Точность и Стабильность: ABB UBC717AE01 HIEE300927R0101 с точностью ±0.05% и разрешением 16 бит обеспечивает измерение аналоговых параметров с максимальной точностью — например, в котле ТЭС он может контролировать температуру пара с погрешностью не более 0.1 °C (при диапазоне 0–500 °C), что критично для оптимизации сжигания топлива. Устойчивость показаний в широком температурном диапазоне также предотвращает искажения данных при колебаниях окружающей температуры.
• Много Каналов и Гибкая Настройка: 8 независимых каналов ABB UBC717AE01 HIEE300927R0101 позволяют подключать разные типы сенсоров одновременно — например, в насосной станции можно собрать сигналы от 4 датчиков давления (4–20 мА) и 4 датчиков уровня (0–10 В) через один модуль. Каждый канал настраивается отдельно через ПО ABB Control Builder, что упрощает адаптацию к специфике объекта.
• Отказоустойчивость и Быстрая Передача Данных: Подключение через шину Advant Fieldbus обеспечивает высокую отказоустойчивость ABB UBC717AE01 HIEE300927R0101 — при временном сбое связи модуль сохраняет последние актуальные данные и передает их после восстановления, предотвращая остановку системы. Задержка передачи <1 мс также критична для систем с оперативными требованиями (например, управление скоростью турбины, где задержка в передаче данных может привести к аварии).
• Легкая Интеграция с Контроллерами ABB: ABB UBC717AE01 HIEE300927R0101 полностью совместим с контроллерами ABB Advant Master (AC 460, AC 800M) и автоматически идентифицируется при подключении к шине. Это устраняет необходимость в ручной настройке адресов или драйверов, сокращая время монтажа и наладки. Данные с модуля легко интегрируются в операторские панели ABB TP853 для визуализации параметров в реальном времени.
• Защита Against Сбоев и Простота Диагностики: Встроенная защита against перегрузок и коротких замыканий предотвращает повреждение ABB UBC717AE01 HIEE300927R0101 при ошибках монтажа (например, неправильное подключение сенсора) или сбое сенсора. LED-индикаторы каждого канала (зеленый — нормальный режим, красный — ошибка) позволяют операторам быстро локализовать проблему (например, короткое замыкание в канале 3) и устранить ее без демонтажа модуля.

Примеры применения в отраслях

• Энергетика (котел ТЭС мощностью 50 МВт): Контроль параметров сжигания — 6 каналов ABB UBC717AE01 HIEE300927R0101 подключены к датчикам температуры пара (4–20 мА, 0–500 °C), датчику давления пара (4–20 мА, 0–20 МПа) и датчику уровня воды в котле (0–10 В, 0–10 м). Модуль передает данные в контроллер ABB AC 800M через Advant Fieldbus: при превышении температуры пара >480 °C контроллер снижает подачу мазута, а при снижении уровня воды <2 м — запускает насос для пополнения. Точность ±0.05% гарантирует стабильную работу котла и снижение расхода топлива на 5–7%.
• Нефтегазовая промышленность (трубопровод для транспортировки газа): Мониторинг давления и температуры — 4 канала ABB UBC717AE01 HIEE300927R0101 подключены к датчикам давления газа (4–20 мА, 0–10 МПа) на разных участках трубопровода, 4 канала — к датчикам температуры (4–20 мА, -50…+100 °C). Данные передаются в контроллер ABB AC 460: при падении давления <2 МПа в одном из участков контроллер закрывает клапан через цифровой выходной модуль ABB SCYC51204 63912476C и отправляет алерт на операторский центр. Задержка передачи <1 мс позволяет быстро реагировать на утечки газа.
• Химическая промышленность (реакционная установка для производства пластика): Отслеживание pH и концентрации реагента — 2 канала ABB UBC717AE01 HIEE300927R0101 подключены к pH-датчикам (4–20 мА, 0–14 pH), 6 каналов — к датчикам концентрации реагентов (0–10 В, 0–100% мас.). Модуль передает данные в контроллер, который регулирует подачу реагентов через аналоговый выходной модуль: при pH <5 контроллер увеличивает подачу щелочи, поддерживая оптимальные условия реакции. Точность измерения ±0.05% гарантирует качество готового продукта и снижение брака.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для систем с контроллерами ABB Advant Master (AC 460, AC 800M) — выбирайте ABB UBC717AE01 HIEE300927R0101 за счет идеальной совместимости с шиной Advant Fieldbus и отсутствия конфликтов в передаче данных. Это сокращает время настройки и риск сбоев.
  2. Для приложений, требующих высокой точности (±0.05%) — ABB UBC717AE01 HIEE300927R0101 подходит лучше, чем модули Siemens или Rockwell, особенно в энергетике и химической промышленности, где точность параметров влияет на безопасность и качество продукции.
  3. Для эксплуатации в условиях с температурными колебаниями (-10…+60 °C) — ABB UBC717AE01 HIEE300927R0101 стабильно работает в этом диапазоне, в то время как Siemens SM 331 может не обеспечивать требуемую точность при температурах <0 °C.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB UBC717AE01 HIEE300927R0101].
• Предостережения:
  1. Не превышайте пределы защиты входов: Подключение сигналов с напряжением >30 В DC или током >50 мА приведет к повреждению входных цепей ABB UBC717AE01 HIEE300927R0101. Всегда проверяйте параметры сенсора перед подключением.
  2. Регулярно проводите калибровку: Раз в год выполняйте автоматическую калибровку через ПО ABB Control Builder — это поддерживает точность измерения ±0.05% и предотвращает отклонения из-за износа компонентов.
  3. Обеспечьте правильное заземление: Для снижения электромагнитных помех убедитесь, что корпус ABB UBC717AE01 HIEE300927R0101 и кабели сенсоров правильно заземлены. Неправильное заземление может привести к искажению сигналов и снижению точности.
  4. Не монтируйте рядом с мощным оборудованием: Избегайте установки модуля вблизи электродвигателей, трансформаторов или инверторов — сильные электромагнитные поля могут искажать аналоговые сигналы, даже несмотря на встроенную защиту.
