Описание

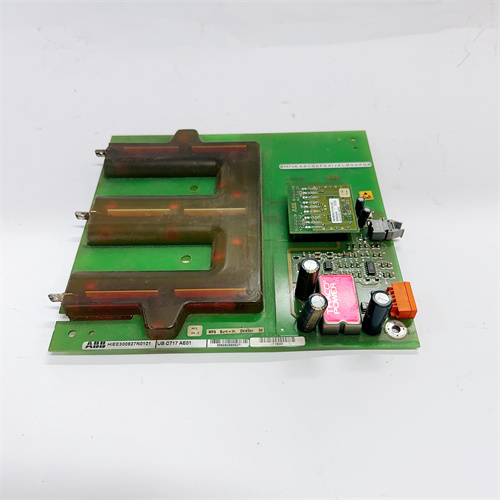

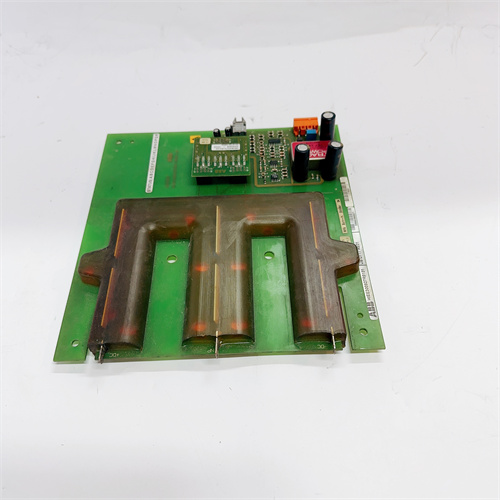

Общая информация о продукте ABB UBC717AE01 HIEE300927R0101
Первым делом необходимо отметить, что ABB UBC717AE01 HIEE300927R0101 — это оригинальный модуль питания для систем автоматизации ABB AC800M (контроллеры промышленных процессов) и ABB Relion (системы защиты и контроля электроэнергетических объектов), предназначенный для стабильного питания контроллеров, I/O-модулей и сенсоров в критических условиях. Данный компонент критически важен для отраслей с требованиями к отказоустойчивости и безопасности (энергетика, нефтегаз, металлургия), так как он обеспечивает преобразование входного напряжения в несколько стабильных выходных уровней, защищая оборудование от скачков и перепадов.
ABB UBC717AE01 HIEE300927R0101 широко интегрируется с модулями ABB AC800M (например, ABB AI820 — аналоговый вход, ABB DO810 — цифровой выход) и системами Relion 670/650. Детальное описание, техническая документация и условия поставки ABB UBC717AE01 HIEE300927R0101 доступны на официальной странице продукта: [ссылка на ABB UBC717AE01 HIEE300927R0101] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря высокой эффективности и сертификации безопасности, ABB UBC717AE01 HIEE300927R0101 соответствует международным нормам (IEC 61000-6-4, EN 60950) и становится предпочтительным выбором для модернизации старых модулей питания или комплектации новых автоматизированных установок ABB.
Технические параметры ABB UBC717AE01 HIEE300927R0101
ABB UBC717AE01 HIEE300927R0101 имеет технические характеристики, оптимизированные для стабильности и надежности в промышленных условиях:
-
Параметры преобразования напряжения:
- Тип модуля: Изолированный многовыходной DC/DC-конвертер;
- Диапазон входного напряжения: 18 В DC – 72 В DC (широкий диапазон, подходит для батарейных источников и промышленных сетей);
- Выходные напряжения (фиксированные):
- Канал 1: 5 В DC ±0,5% (для логики контроллеров AC800M);
- Канал 2: 12 В DC ±0,5% (для сенсоров положения и камер визуального контроля);
- Канал 3: 24 В DC ±0,5% (для I/O-модулей и релейных блоков);
- Максимальный выходной ток на канал: 5 А (5 В DC), 3 А (12 В DC), 4 А (24 В DC) — общая мощность до 120 Вт.
-
Эффективность и защита:
- Эффективность преобразования: ≥ 90% (при нагрузке 50%–100%) — низкие тепловые потери, не требуют дополнительного охлаждения;
– 纹波 напряжения на выходе: ≤ 50 мВpp (для всех каналов) — не искажает сигналы сенсоров и контроллеров;
- Защитные функции:
- Защита от короткого замыкания (автоматическое восстановление после устранения неполадки);
- Защита от перегрузки (ограничение тока до 110% номинального);
- Защита от перегрева (отключение при температуре > +85 °C);
- Защита от обратного тока (запрещает поток тока от выхода к входу).
- Эффективность преобразования: ≥ 90% (при нагрузке 50%–100%) — низкие тепловые потери, не требуют дополнительного охлаждения;
-
Надежность и среда эксплуатации:
- Электрическая изоляция: Между входом и выходами — ≥ 2 кВ AC (1 минута), между выходными каналами — ≥ 1 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Степень защиты корпуса: IP20 (для монтажа в закрытых шкафах ABB AC800M/Relion);
- Время между отказами (MTBF): ≥ 6 000 000 часов (при номинальных условиях, согласно данным ABB).
-
Температурный диапазон:
- Рабочий диапазон: -25 °C до +70 °C — адаптирован к экстремальным условиям (холодные трансформаторные подстанции, жаркие металлургические цеха);
- Диапазон хранения: -40 °C до +85 °C.
-
Механические параметры:
- Габариты: 120 × 160 × 45 мм (ширина × высота × глубина);
- Вес: 约 400 г;
- Тип монтажа: Врезной в шкафы ABB AC800M/Relion через рельс DIN — совместимо с стандартными панелями.
Преимущества и особенности ABB UBC717AE01 HIEE300927R0101
ABB UBC717AE01 HIEE300927R0101 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей питания:
- Много каналовый выход с высокой стабильностью: Три независимых выходных канала (5 В DC, 12 В DC, 24 В DC) с точностью ±0,5% позволяют ABB UBC717AE01 HIEE300927R0101 питать все ключевые компоненты системы ABB одновременно — например, в электростанции модуль обеспечивает питание контроллера AC800M (5 В DC), датчика температуры трансформатора (12 В DC) и релейного модуля (24 В DC), устраняя необходимость в нескольких отдельных блоках питания.
- Широкий диапазон входного напряжения: Возможность работы с 18 В DC – 72 В DC делает ABB UBC717AE01 HIEE300927R0101 универсальным для разных источников — например, в нефтегазовых комплексах с батарейными резервными источниками (24 В DC) или промышленными сетями (48 В DC) модуль стабильно поддерживает выходные напряжения, не завися от колебаний входа.
- Полная интеграция с системами ABB: ABB UBC717AE01 HIEE300927R0101 специально разработан для AC800M и Relion — он автоматически синхронизируется с контроллером, передает данные о состоянии (температура, выходной ток, наличие ошибок) через внутреннюю шину, и не требует дополнительной настройки. При замене старого модуля ABB UBC716AE01 на ABB UBC717AE01 HIEE300927R0101 достаточно подключить кабели и включить питание.
- Многоуровневая защита и высокая надежность: Защита от короткого замыкания, перегрузки и перегрева делает ABB UBC717AE01 HIEE300927R0101 отказоустойчивым — в металлургическом цехе, где короткое замыкание в цепи сенсора может происходить из-за пыли, модуль ограничивает ток, предотвращая повреждение контроллера и остановку процесса.
- Низкая чувствительность к помехам: Электрическая изоляция ≥ 2 кВ AC и защита EMC класса EN 61000-6-4 позволяют ABB UBC717AE01 HIEE300927R0101 работать в условиях сильных помех — например, вблизи сварочных станков или крупных электродвигателей модуль не искажает выходные напряжения, поддерживая стабильность работы всей системы.
Примеры применения ABB UBC717AE01 HIEE300927R0101
ABB UBC717AE01 HIEE300927R0101 находит широкое применение в энергетических и промышленных системах ABB:
- Энергетика (трансформаторная подстанция): В 110 кВ подстанции ABB UBC717AE01 HIEE300927R0101 питает систему защиты Relion 670 и контроллер AC800M. Канал 5 В DC питит логику Relion, 12 В DC — датчик напряжения трансформатора, 24 В DC — реле аварийного отключения. При падении входного напряжения от 48 В DC до 20 В DC модуль сохраняет выходные уровни в диапазоне ±0,5%, предотвращая отключение системы защиты и аварии.
- Нефтегаз (компрессорная станция): В газовой компрессорной станции ABB UBC717AE01 HIEE300927R0101 питает I/O-модули AC800M (AI820, DO810) и сенсоры давления. При перегрузке канала 24 В DC (ток > 4 А) модуль ограничивает ток до 4,4 А, защищая модули от перегрева, и сигнализирует об ошибке в контроллер, позволяя операторам снизить нагрузку.
- Металлургия (прокатный станок): В металлургическом цехе ABB UBC717AE01 HIEE300927R0101 питает контроллер AC800M и камеры визуального контроля толщины стали. Канал 12 В DC обеспечивает стабильное питание камер, а низкий纹波 (≤ 50 мВpp) гарантирует четкость изображений, необходимую для точной регулировки прокатки. При температуре окружающей среды +65 °C модуль продолжает работать, так как его порог перегрева +85 °C.
- Химическая промышленность (реакторная установка): В производстве химикатов ABB UBC717AE01 HIEE300927R0101 питает контроллер AC800M и релейные модули. Защита от обратного тока предотвращает повреждение модуля при неправильном подключении батарей, а сертификация EN 60950 соответствует требованиям безопасности химических цехов.
Сравнение с конкурентами
ABB UBC717AE01 HIEE300927R0101 выгодно отличается от аналогичных модулей питания от ведущих конкурентов (Siemens, GE):
| Параметр сравнения | ABB UBC717AE01 HIEE300927R0101 | Аналог Siemens (Siemens SITOP PSU6200) | Аналог GE (GE IS415UCVHH1A) |
|---|---|---|---|
| Количество выходных каналов | 3 (5 В DC, 12 В DC, 24 В DC) | 2 (24 В DC, 5 В DC) | 1 (24 В DC) |
| Диапазон входного напряжения | 18–72 В DC | 19–72 В DC | 18–72 В DC |
| Точность выходного напряжения | ±0,5% | ±1% | ±0,5% |
| Максимальная мощность | 120 Вт | 100 Вт | 240 Вт |
| Эффективность | ≥ 90% | ≥ 88% | ≥ 92% |
| MTBF | ≥ 6 000 000 часов | ≥ 5 500 000 часов | ≥ 5 000 000 часов |
| Совместимость | ABB AC800M, Relion 670/650 | Siemens S7-1500, Sinumerik | GE Mark VIe |
Этот сравнение подтверждает, что ABB UBC717AE01 HIEE300927R0101 предлагает большее количество выходных каналов, лучшую точность и совместимость с системами ABB — он превосходит Siemens SITOP PSU6200 по мощности и точности, а GE IS415UCVHH1A не имеет много каналов, что делает ABB UBC717AE01 HIEE300927R0101 оптимальным для комплексных установок ABB.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с системами ABB: Прежде чем приобрести ABB UBC717AE01 HIEE300927R0101, убедитесь, что он поддерживается вашей системой (AC800M ≥ v6.0, Relion 670 ≥ v2.0). Информация о совместимости доступна в документации на [ссылка на ABB UBC717AE01 HIEE300927R0101] или через техническую поддержку ABB.
- Рассчитайте суммарную нагрузку: Убедитесь, что суммарный ток потребителей на каждый канал не превышает номинальный (5 А для 5 В DC, 3 А для 12 В DC, 4 А для 24 В DC). Например, если 2 I/O-модуля потребляют 1,5 А каждый (24 В DC), суммарный ток 3 А < 4 А — модуль подходит.
- Приобретайте оригинал: Для гарантии совместимости и надежности покупайте ABB UBC717AE01 HIEE300927R0101 только у авторизованных дилеров ABB — подделки имеют низкую точность (≥ ±2%), слабую защиту и могут привести к повреждению контроллеров AC800M.
Предостережения
- Не используйте с несовместимыми системами: ABB UBC717AE01 HIEE300927R0101 разработан исключительно для ABB AC800M и Relion — использование с системами Siemens, GE приведет к нестабильной работе и возможному повреждению оборудования.
- Следите за температурой эксплуатации: Не монтируйте ABB UBC717AE01 HIEE300927R0101 рядом с источниками тепла (нагревательными элементами, двигателями) — температура окружающей среды не должна превышать +70 °C, иначе модуль отключится по защите от перегрева.
- Проверяйте полярность подключения: При монтаже обязательно соблюдайте полярность входного и выходного напряжения — неправильное подключение вызовет сбой защиты от обратного тока и повредит модуль.
- Регулярно проверяйте выходные параметры: Каждый месяц измеряйте выходные напряжения с помощью мультиметра — если отклонение превышает ±0,5%, или появляются признаки перегрева (горячий корпус), замените модуль немедленно, чтобы избежать остановки системы.
