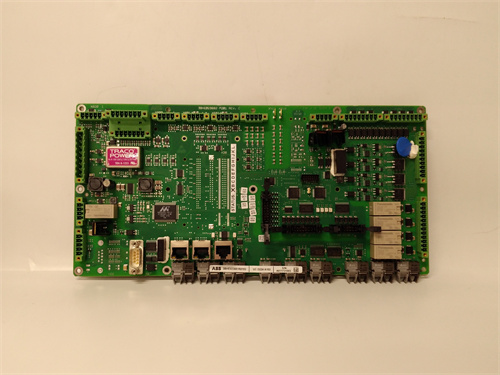

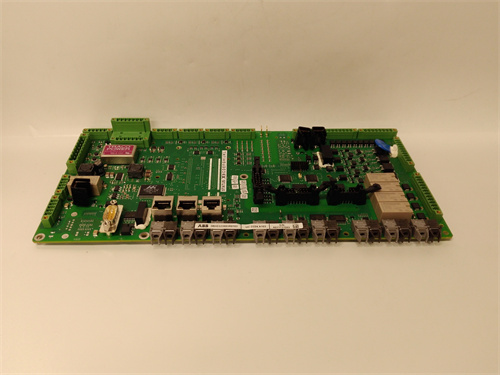

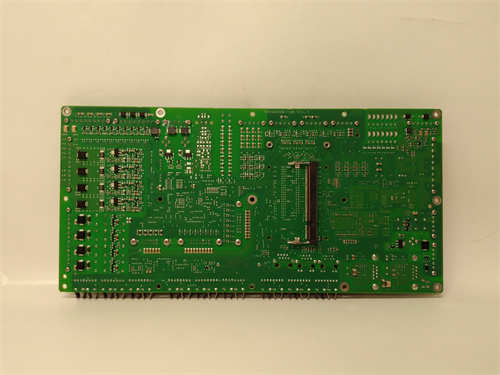

ABB UCD224A102

Описание

Общие сведения о продукте

Описание продукта

1. 24 независимых канала с открытыми коллекторами: Каждый канал ABB UCD224A102 имеет структуру «открытый коллектор» (Open Collector), что позволяет подключать нагрузки к внешнему источнику питания 24 В DC — это исключает зависимость от внутреннего питания модуля и увеличивает гибкость в выборе нагрузок. Например, в автоматизированном складе UCD224A102 управляет 12 приводами дверных механизмов стеллажей (каждой 24 В DC, 0.3 А) и 12 сигнальными светодиодами (24 В DC, 0.1 А) — каждый канал работает независимо, так что сбой одного привода не влияет на работу других стеллажей.
2. Встроенная защита от перегрузок и коротких замыканий: Каждый канал ABB UCD224A102 оснащен термистором защиты и токоограничивающим элементом — при превышении тока на канале выше 0.5 А (перегрузка) или коротком замыкании на выходе, модуль автоматически ограничивает ток до 0.6 А и отправляет сигнал ошибки в контроллер AC500. Это предотвращает повреждение модуля и нагрузки — например, при зажимании упаковки в приводе двери (ток возрастает до 0.55 А) защита срабатывает, сигнализируя оператору о проблеме, но не отключая остальные каналы. После устранения причины перегрузки канал автоматически восстанавливает работу без перезагрузки модуля.
3. Компактность и простота интеграции: ABB UCD224A102 имеет ширину только 35 мм (стандарт DIN-рейка), что экономит место в шкафах электрооборудования — критично для систем с большим количеством модулей I/O. Модуль подключается к контроллеру AC500 через стандартную шину AC500 Bus — достаточно установить его на рейку, подключить внешнее питание 24 В DC для нагрузок и кабели к исполнительным механизмам. На корпусе есть 24 зелёных LED-индикатора (по одному на канал) — загораются при активации выхода, что позволяет операторам быстро проверять состояние каждого канала визуально (например, негорящий индикатор указывает на отсутствие сигнала или ошибку на канале).

Технические параметры

• Тип модуля: Цифровой выходной модуль (Open Collector) для ABB AC500;
• Количество каналов: 24 (независимых);
• Тип выходов: Открытый коллектор (Open Collector);
• Параметры выходов:
  • Номинальное напряжение: 24 В DC (внешнее питание);
  • Максимальный ток на канал (продолжительный): 0.5 А;
  • Максимальный пиковый ток (кратковременный, ≤10 мс): 1 А;
  • Время включения/отключения: ≤10 мс;
• Защита:
  • Перегрузка: Лимитатор тока (0.6 А) + термисторная защита на каждый канал;
  • Короткое замыкание: Автоматическое ограничение тока + сигнализация ошибки в контроллер;
• Питание модуля (управление):
  • Напряжение: 24 В DC (от шасси AC500);
  • Потребляемый ток: ≤0.4 А;
• Операционные условия:
  • Температурный диапазон: -25 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (корпус);
• Механические параметры:
  • Тип монтажа: DIN-рейка (35 мм);
  • Размеры (длина × ширина × высота): 120 mm × 35 mm × 80 mm;
  • Вес: ~350 г;
  • Индикаторы LED: 24 зелёных (активация канала) + 1 красный (общая ошибка);
• Совместимость:
  • Контроллеры: ABB AC500 (CPU PM554, PM564, PM573);
  • Локальные шины: ABB AC500 Bus;
  • Нагрузки: Приводы, контакторы, сигнальные маяки, реле (24 В DC, ≤0.5 А/канал);
• Стандарты соответствия: IEC 61131-2 (модули ввода-вывода), IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Большое количество независимых каналов: 24 канала позволяют управлять множеством нагрузок (приводы, сигналы) через один модуль — уменьшает количество оборудования в шкафу и упрощает схему подключения.
2. Надежная защита: Лимитатор тока и термисторная защита на каждом канале предотвращают повреждение модуля при перегрузке или коротком замыкании, увеличивая срок службы.
3. Компактность: Ширина 35 мм экономит место в шкафах электрооборудования — важно для систем с ограниченным пространством (например, мобильные автоматизированные станции).
4. Простота интеграции: Подключение через AC500 Bus и DIN-монтаж упрощают установку и замену — технический персонал может выполнить монтаж за 10–15 минут.
5. Высокая устойчивость: Работа в диапазоне температур -25 °C до +60 °C и устойчивость к электромагнитным помехам делают модуль подходящим для суровых промышленных условий (песчаные цеха, холодные склады).

Примеры применения

1. Логистика (автоматизированный склад с роботами-погрузчиками):
   • Задача: Управление 18 приводами дверных механизмов стеллажей (24 В DC, 0.3 А каждый) и 6 сигнальных светодиодов (24 В DC, 0.1 А каждый) — открытие/закрытие дверей при подходе робота.
   • Конфигурация: ABB UCD224A102 установлен в шкафу электрооборудования склада, подключен к контроллеру ABB AC500 PM564 через AC500 Bus. Внешнее питание 24 В DC для нагрузок обеспечивается блоком питания ABB. При получении сигнала «открыть дверь 5» от контроллера зелёный индикатор канала 5 загорается, и привод открывает дверь. При зажимании упаковки в двери (ток 0.52 А) модуль ограничивает ток, сигнализирует об ошибке в контроллер — оператор устраняет зажим, и канал восстанавливает работу.
2. Пищевая промышленность (линия упаковки соков):
   • Задача: Управление 12 приводами конвейеров для бутылок (24 В DC, 0.4 А каждый) и 12 контакторами нагревателей для упаковочного материала (24 В DC, 0.2 А каждый).
   • Конфигурация: ABB UCD224A102 коммутирует выходы к приводам и контакторам. При достижении количества бутылок на конвейере (сигнал от фотоэлектрического сенсора) контроллер активирует соответствующий канал модуля — привод останавливается, а контактор нагревателя включает нагрев упаковки. Независимые каналы гарантируют, что сбой одного привода не влияет на работу других конвейеров — склад продолжает обрабатывать заказы без простоя.
3. Машиностроение (линия сборки электроники):
   • Задача: Управление 10 приводами позиционирующих механизмов (24 В DC, 0.45 А каждый) и 14 реле для активации инструментов (24 В DC, 0.05 А каждый).
   • Конфигурация: ABB UCD224A102 подключен к контроллеру AC500, выходы к приводам и реле. При сигнале от датчика положения детали контроллер активирует канал модуля — привод позиционирует деталь, а реле включает инструмент для сварки. Высокая устойчивость модуля к помехам гарантирует, что не возникают ложные срабатывания даже при близком расположении к электродвигателям конвейеров.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB UCD224A102 если ваша система основана на контроллерах ABB AC500 и требуется управление 10–24 среднемощными нагрузками (≤0.5 А/канал). Оптимально подходит для складов, производственных линий с множеством исполнительных механизмов.
• Предостережения:
  • Используйте только внешнее питание 24 В DC для нагрузок — не подключайте нагрузки напрямую к питанию модуля (24 В DC для управления);
  • Для нагрузок с током >0.5 А используйте дополнительные контакторы — не превышайте максимальную токовую способность канала;
  • Монтируйте модуль в охлажденных шкафах с принудительной вентиляцией при работе с максимальной нагрузкой — это предотвращает перегрев модуля;
  • При замене модуля сохраняйте конфигурацию каналов в контроллере AC500 — это ускоряет адаптацию нового модуля и избегает ошибок в настройке.
