Описание

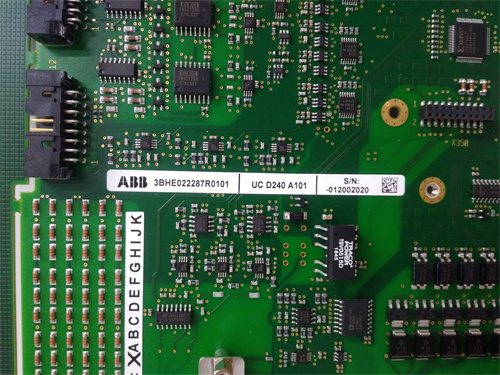

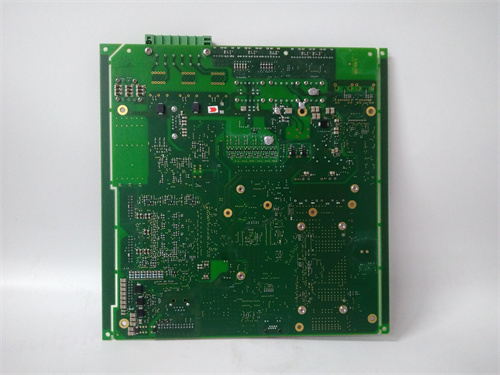

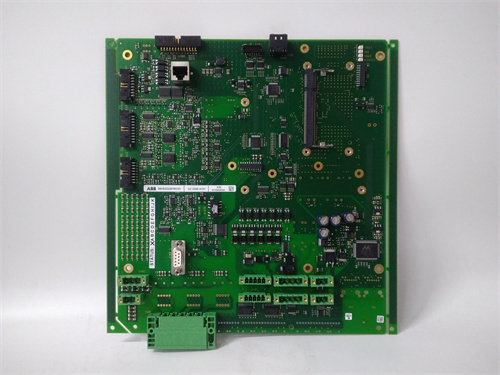

Общая характеристика продукта: ABB UCD240A101
Технические параметры ABB UCD240A101
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль питания DC/DC, серии ABB PowerCore DC/DC Converters |
| Электрические параметры | • Входное напряжение: 18–75 В DC (диапазон широкого входа)
• Выходное напряжение: 24 В DC (стабильность ±0.5% при номинальной нагрузке) • Максимальный выходной ток: 10 А (номинальный), 12 А (кратковременный, до 10 с) • КПД: >93% (при нагрузке 50–100% номинала) • Входное сопротивление: ≥1 kΩ (при отсутствии нагрузки) |
| Защита и безопасность | • Типы защиты: От короткого замыкания (ток ограничение ≤1 А), перегрева (температура корпуса >70 °C), перевыходного напряжения (28 В DC max), обратного тока (запрещает токопоток от выхода к входу)
• Время реакции на сбой: ≤0.3 мс • Электрическая изоляция: 1500 В DC (между входом и выходом, на 1 мин) |
| Охлаждение и эксплуатация | • Тип охлаждения: Пассивное (алюминиевый корпус с радиаторными ребрами)
• Рабочая температура: -25 °C – +55 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP20 (IEC 60529, для монтажа в шкафах) |
| Конструкция и сертификации | • Тип монтажа: На рейку DIN 35 мм или на панель (через крепежные отверстия)
• Габариты (Ш×В×Г): 40 × 110 × 95 мм • Вес: ~0.3 кг • Индикаторы: LED “питание” (зеленый), “перегрузка” (желтый), “авария” (красный) • Сертификации: CE, UL 508, RoHS, IEC 60950-1 |
Преимущества и особенности ABB UCD240A101
-
Широкий диапазон входного напряжения и высокая стабильность
Диапазон входного напряжения 18–75 В DC делает ABB UCD240A101 универсальным для различных источников питания: батареи, внешние сети DC, резервные системы. Стабильность выходного напряжения ±0.5% гарантирует безопасную работу чувствительных устройств ABB (контроллеры, модули I/O), даже при резких колебаниях входного напряжения — это критично для мобильных установок (нефтегазовые площадки на колесах, строительные машины) и систем с нестабильным источником питания.
-
Компактность и высокий КПД
Компактные габариты (40 × 110 × 95 мм) позволяют монтировать ABB UCD240A101 в плотно заполненных шкафах автоматизации, где место является ограниченным ресурсом. Высокий КПД (>93%) снижает тепловыделение, что уменьшает нагрузку на систему охлаждения шкафа и продлевает срок службы компонентов модуля — при номинальной нагрузке 10 А тепловыделение не превышает 7 Вт, что значительно меньше, чем у аналоговых модулей (10–12 Вт).
-
Защита от перегрузок и коротких замыканий
Поддержка кратковременных перегрузок до 12 А и быстрая реакция на короткие замыкания (≤0.3 мс) защищают ABB UCD240A101 и подключенное оборудование от повреждения. Модуль не отключается при кратковременных перегрузках, а плавно ограничивает ток, что предотвращает остановку критических процессов (например, при запуске электромагнитных клапанов или вентиляторов). Защита от обратного тока предотвращает повреждение модуля, если входное напряжение подключается в обратной полярности.
-
Совместимость с системами ABB и гибкость
Полная совместимость с контроллерами ABB AC 800M и модулями I/O ABB NBIO-31 3BSE011337R1 означает, что ABB UCD240A101 легко интегрируется в существующие системы автоматизации ABB — не требуется дополнительные адаптеры или изменение схем подключения. Возможность параллельной работы нескольких модулей позволяет увеличивать общую мощность питания под ростом нагрузки (например, при добавлении новых модулей I/O), что делает систему масштабируемой.
Примеры применения ABB UCD240A101
-
Мобильная нефтегазовая установка: Питание контроллера и модулей I/O
На мобильной установке для разведки нефти ABB UCD240A101 питает контроллер ABB AC 800M (потребление 2 А) и 8 модулей I/O ABB NBIO-31 3BSE011337R1 (по 0.8 А каждый, общая нагрузка 6.4 А). Источник питания — комбинация батарей (24 В DC) и генератора (60 В DC). При работе от батарей входное напряжение постепенно снижается до 18 В DC — ABB UCD240A101 поддерживает выходное напряжение на уровне 24 В DC ±0.4%, обеспечивая стабильную работу системы. При подключении к генератору (входное напряжение 60 В DC) модуль автоматически адаптируется, не меняя выходных параметров — это позволяет установке работать непрерывно, без перерывов в сборе данных о составе нефти.
-
Система резервного питания для ТЭЦ: Поддержка панелей HMI
На ТЭЦ ABB UCD240A101 используется в системе резервного питания для 4 панелей HMI ABB Operator Panel 800 (по 1.5 А каждая, общая нагрузка 6 А). Основное питание панелей — 48 В DC от системы UPS, резервное — 24 В DC от батарей. При отключении основного питания (аварийный случай) входное напряжение на ABB UCD240A101 падает с 48 В DC до 24 В DC — модуль мгновенно адаптируется, поддерживая выходное напряжение 24 В DC, и панели продолжают работать, позволяя операторам контролировать состояние ТЭЦ и принимать решения по восстановлению основного питания.
-
Промышленный робототехнический комплекс: Питание датчиков положения
В робототехническом комплексе для сборки автомобильных деталей ABB UCD240A101 питает 12 датчиков положения робота (по 0.5 А каждый, общая нагрузка 6 А). Источник питания комплекса — 48 В DC, но датчики требуют 24 В DC. ABB UCD240A101 преобразует 48 В DC в 24 В DC, поддерживая стабильность с погрешностью ±0.3%. При быстрых движениях робота входное напряжение колеблется на ±10% (из-за индуктивных помех от двигателей) — модуль фильтрует помехи, и датчики продолжают точно передавать данные о положении робота, предотвращая ошибки в сборке деталей.
Сравнение с конкурентами
| Параметр | ABB UCD240A101 | Siemens Simatic S7-1500 PM 1507-3 | Rockwell Allen-Bradley 1756-PA72 |
|---|---|---|---|
| Входное напряжение | 18–75 В DC | 19–72 В DC | 18–60 В DC |
| Выходное напряжение/ток | 24 В DC (±0.5%) / 10 А | 24 В DC (±1%) / 10 А | 24 В DC (±0.8%) / 7 А |
| КПД | >93% | >90% | >91% |
| Габариты (Ш×В×Г) | 40 × 110 × 95 мм | 45 × 120 × 100 мм | 50 × 130 × 105 мм |
| Защита от перегрузок | Поддерживает до 12 А (10 с) | Поддерживает до 11 А (5 с) | Поддерживает до 8.4 А (5 с) |
| Совместимость | ABB AC 800M, NBIO-31 | Siemens S7-1500, Simatic HMI | Rockwell ControlLogix, PanelView |
| Стоимость (примерная) | Средняя | Средняя–высокая | Высокая |
