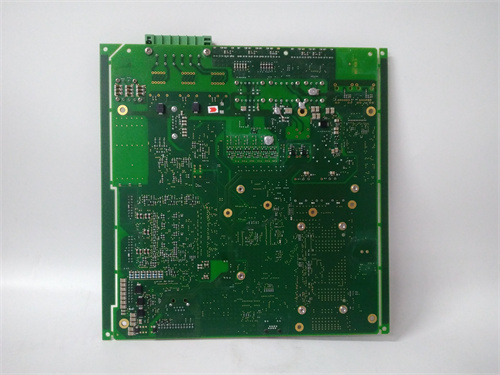

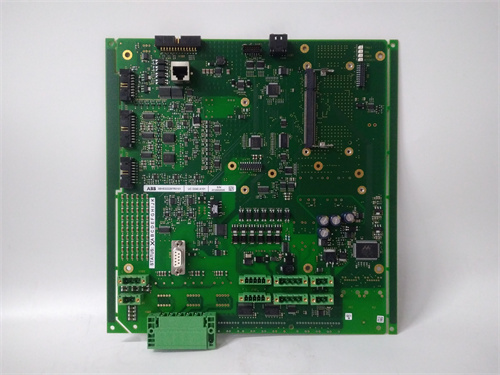

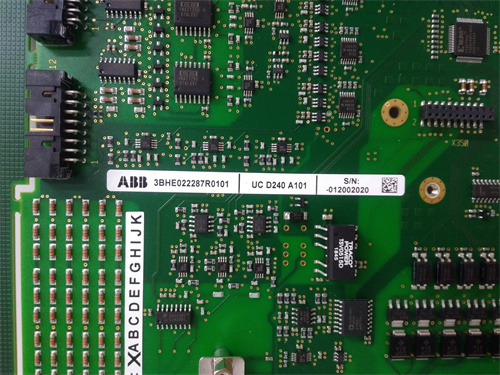

ABB UCD240A101

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль сигнального преобразования и изоляции (аналоговый инпут-инпут/инпут-аутапут);
• Поддерживаемые типы входных сигналов (настраиваемые по каналу):
  • Токовые: 0–20 мА DC, 4–20 мА DC (стандартные сигналы от расходомеров, манометров, уровнемеров);
  • Напряжностные: 0–5 В DC, 1–5 В DC, ±5 В DC, ±10 В DC (слабые сигналы от аналоговых сенсоров и разностных датчиков);
  • Температурные: Pt100, Pt1000 (диапазон измерения -200 °C до +850 °C — для прямого подключения температурных сенсоров);
• Тип выходных сигналов (настраиваемые, пропорциональные входу):
  • Токовый: 4–20 мА DC (максимальная нагрузка 600 Ом — для длинных кабельных линий);
  • Напряжностный: 0–5 В DC, 1–5 В DC (Максимальная нагрузка 1 кОм — для близкорасположенных контроллеров);
• Параметры изоляции (полная трехпортная):
  • Изоляция входа/выхода: 3000 В AC (на 1 минуту);
  • Изоляция входа/питания: 3000 В AC (на 1 минуту);
  • Изоляция выхода/питания: 3000 В AC (на 1 минуту) — предотвращает перекрестные помехы и паразитные токи;
• Точность преобразования:
  • Линейность: ±0,05% от полного диапазона;
  • Температурный дрейф: <0,003% от полного диапазона на °C (в диапазоне 0–50 °C);
  • Невязка: <0,02% от полного диапазона;
• Функции фильтрации помех:
  • Программируемый цифровой фильтр (частота среза 0,01–100 Гц) — подавление высокочастотных ЭМП;
  • Пассивная фильтрация низких частот — устранение помехов от сети 50/60 Гц;
  • Защита от электростатического разряда (ESD) — по стандарту IEC 61000-4-2 (класс 4, 8 кВ контактный, 15 кВ воздушный);
• Уровень защиты от ЭМП: Соответствует стандарту EN 61000-6-2 (уровень 3);
• Уровень защиты корпуса:
  • Корпус: Пластик класса UL94 V-0, устойчивый к вибрациям (до 10 Гц, амплитуда 0,75 мм);
  • Класс IP20 (для установки в шкафы управления или на DIN-рейки);
• Рабочий диапазон температур: -25 °C до +70 °C;
• Питание: 24 В DC (потребление 20 мА максимально, не включая нагрузку выхода);
• Размеры: 35 мм (ширина) × 110 мм (длина) × 32 мм (высота) — сверхкомпактный дизайн для плотного монтажа;
• Тип монтажа: DIN-рейка (ширина 35 мм) — стандартный для промышленного оборудования;
• Совместимость: Полная совместимость с сенсорами и контроллерами ABB (DCS 800xA, PLC AC500/AC800M) и сторонних производителей (Siemens, Schneider Electric).

Преимущества и особенности

1. Высокая точность и стабильность: Точность ±0,05% и низкий температурный дрейф <0,003%/°C делают ABB UCD240A101 подходящим для процессов с строгими требованиями к измерению — например, дозировка химикатов в фармацевтике или контроль температуры в плавильных печах. Даже при перепадах температуры окружающей среды модуль сохраняет пропорциональность между входным и выходным сигналом, предотвращая ошибки в регулировании;
2. Полная трехпортная изоляция на 3000 В AC: Это ключевое преимущество ABB UCD240A101 — оно устраняет перекрестные помехы между сенсором, контроллером и источником питания, которые часто возникают в системах с разными потенциалами земли (например, распределенные линии с несколькими шкафами). Изоляция также защищает чувствительные контроллеры от высоких напряжений, возникающих при повреждении кабелей;
3. Универсальность в поддержке сигналов: Поддержка токовых, напряжностных и температурных сигналов позволяет подключать ABB UCD240A101 к любому аналоговому сенсору — от стандартных расходомеров (4–20 мА) до разностных манометров (±10 В) или Pt100-датчиков температуры. Это устраняет необходимость покупки нескольких специализированных модулей, сокращая затраты и упрощая запасы запчастей;
4. Продуманная защита от помех: Комбинация цифрового фильтра, пассивной фильтрации и защиты от ESD делает ABB UCD240A101 устойчивым к сильным электромагнитным полям (например, от электродвигателей, сварочного оборудования или высоковольтных линий). Это критично для нефтепромыслов, металлургических цехов и других объектов с высоким уровнем помех;
5. Сверхкомпактность: Размеры 35×110×32 мм позволяют монтировать модуль в плотно заполненные шкафы, где каждый сантиметр пространства важен. При этом модуль не уступает по функциональности более крупным аналогам.

Примеры применения в отраслях

• Нефтегаз: Промысловая площадка «Газпром» (Сахалин) — ABB UCD240A101 преобразовывал сигналы от 12 расходомеров нефти (4–20 мА) через кабели длиной до 1 км. Сильные ЭМП от насосов и высоковольтных линий вызывали искажения сигналов, но фильтрация и изоляция модуля обеспечивала стабильную передачу данных в DCS ABB 800xA, позволяя оптимизировать скорость перекачки и снизить потери нефти;
• Фармацевтика: Завод «Фосун Pharma» — ABB UCD240A101 изолировал сигналы от 8 разностных манометров (±5 В) в реакторах синтеза лекарств. Разные потенциалы земли реакторов и шкафа управления вызывали паразитные токи, но трехпортная изоляция модуля устранила эту проблему, обеспечивая точность контроля давления с ошибкой <0,05%, что соответствует требованиям FDA и GMP;
• Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB UCD240A101 подключался напрямую к 10 Pt100-датчикам температуры плавки стали (-200 °C до +850 °C) и преобразовывал сигналы в 4–20 мА для контроллера PLC. Фильтрация помех от электродвигателей конвейеров и сварочного оборудования гарантировала стабильные измерения, предотвращая перегрев плавки и брак металлических деталей.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB UCD240A101 учитывайте:
  1. Тип сенсора: Определите сигнал вашего сенсора (ток/напряжение/температура) — ABB UCD240A101 поддерживает все основные типы, что исключает ошибки при выборе;
  2. Длина кабельной линии: Для линий >100 м выбирайте выходной токовый сигнал (4–20 мА) — он менее чувствителен к падению напряжения и помехам, чем напряжностный;
  3. Уровень помех: Если система работает в условиях сильных ЭМП (например, нефтепромыслы, сварочные цехи), модуль с фильтрацией 0,01–100 Гц и ESD класс 4 — единственный подходящий выбор;
  4. Потребность в изоляции: При разных потенциалах земли сенсора и контроллера обязательно выбирайте модуль с трехпортной изоляцией — ABB UCD240A101 гарантирует защиту от перекрестных помех.
• Предостережения:
  1. При подключении соблюдайте полярность входного/выходного сигнала и питания — неправильная подключение может повредить модуль или привести к искажению сигнала;
  2. Не превышайте максимальную нагрузку выхода (600 Ом для 4–20 мА) — перегрузка приведет к искажению выходного сигнала и снижению точности;
  3. Регулярно проверяйте состояние изоляции (с помощью мультиметра) — повреждение изоляционных барьеров может привести к перекрестным помехам и нестабильной работе;
  4. Для Pt100/Pt1000 используйте специализированные кабели (трехпроводные) — это устранит ошибки, связанные с сопротивлением проводов.

UCD240A101
