Описание
Общая характеристика продукта

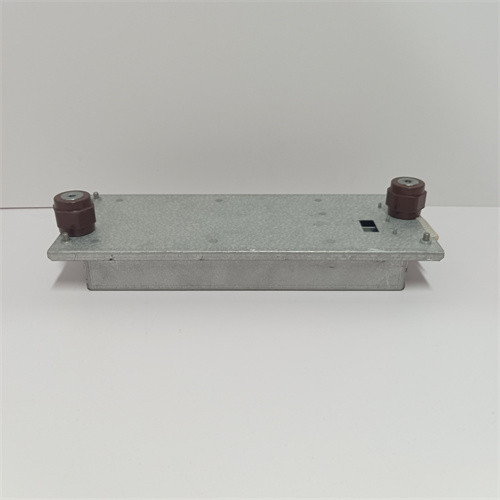

Первым делом рассмотрим промышленный модуль аналоговых выходов от бренда ABB — модель UDD406A, предназначенный для преобразования цифровых сигналов контроллера в аналоговые команды для исполнительных устройств, таких как регулируемые клапаны, дроссели или серводвигатели. Это устройство относится к серии модулей ввода-вывода ABB Advant OCS, широко применяемых в энергетике, нефтегазовой промышленности и химической производстве, где требуется высокоточное регулирование параметров процессов (давления, температуры, расхода).
ABB UDD406A обеспечивает стабильную передачу аналоговых сигналов с минимальными искажениями, что критично для систем с высокими требованиями к точности — например, при регулировке давления в турбинных установках или концентрации реагентов в химических реакторах. Благодаря компактной конструкции он легко интегрируется в существующие системы автоматизации ABB, расширяя их возможности за счет добавления дополнительных каналов регулировки.
Особенно стоит отметить, что ABB UDD406A оснащен функцией самокалибровки, что сокращает время наладки и поддерживает точность сигналов в течение всего срока службы. Также модуль защищен от электромагнитных помех и перегрузок, что гарантирует надежность в агрессивных промышленных условиях. Полную информацию о ABB UDD406A, включая данные о точности и схемах подключения, можно найти по ссылке: [ссылка на продукт ABB UDD406A] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB UDD406A (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB UDD406A]):
-
Характеристики выходов:
- Тип устройства — модуль 4-канальных аналоговых выходов;
- Тип сигналов — токовые 4–20 мА или напряжностные 0–10 В (настраиваемые для каждого канала);
- Точность — ±0.1% от полного диапазона (при температуре 25 °C);
- Линейность — ≤0.05% от полного диапазона;
- Максимальная нагрузка:
- Для токовых сигналов — до 750 Ом;
- Для напряжностных сигналов — ≥10 кОм.
-
Электротехнические характеристики:
- Питание — DC 24 В (20–28 В);
- Потребляемый ток — ≤150 мА;
- Изоляция между каналами и питанием — 2500 В АС;
- Защита от короткого замыкания и перегрузки — встроенная (для токовых каналов).
-
Диагностика и калибровка:
- Самокалибровка — автоматическая (по команде контроллера или по расписанию);
- Диагностика — контроль неисправностей каналов, перегрузок и отклонений точности;
- Индикация состояния — светодиоды (зеленый — нормальная работа, красный — авария).
-
Эксплуатационные характеристики:
- Тип монтажа — на рельс DIN в шкаф контроллера ABB Advant OCS;
- Габариты — 45 × 170 × 110 мм (ширина × высота × глубина);
- Вес — 约 300 г;
- Температурный диапазон эксплуатации — 0 °C до +60 °C;
- Класс защиты — IP20 (для монтажа в закрытом шкафу);
- Среднее время между отказами (MTBF) — ≥2 000 000 часов.
Преимущества и особенности
- Высокая точность регулировки: ABB UDD406A с точностью ±0.1% и линейностью ≤0.05% обеспечивает стабильные аналоговые сигналы, что критично для систем, где даже малые отклонения могут привести к снижению качества продукции (например, в фармацевтике или микoelectронике).
- Гибкость в настройке: Возможность выбора типа сигнала (4–20 мА или 0–10 В) для каждого канала позволяет адаптировать модуль под разные исполнительные устройства — от электроприводов клапанов (токовые сигналы) до регуляторов температуры (напряжностные сигналы).
- Автоматическая калибровка: Функция самокалибровки ABB UDD406A исключает необходимость ручного регулирования, сокращая время обслуживания и сохраняя точность сигналов на протяжении всего срока службы — особенно важно для систем, работающих в условиях меняющихся температур.
- Надежность и защита: Встроенные механизмы защиты от коротких замыканий и электромагнитных помех предотвращают повреждение модуля и подключенного оборудования, увеличивая надежность всей системы.
- Совместимость с системами ABB: Оптимизирован для работы с контроллерами Advant OCS и AC800M, обеспечивая быструю коммуникацию и синхронизацию с центральным процессором, что упрощает интеграцию и наладку. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB UDD406A].
Примеры применения в отраслях
Модуль аналоговых выходов ABB UDD406A широко используется в системах регулировки:
- Тепловые электростанции: Передает сигналы 4–20 мА на регулируемые клапаны в системах питания пара, регулируя их открытие для поддержания стабильного давления и температуры в турбинных установках.
- Нефтегазовые комплексы: Управляет дросселями на насосных станциях, используя напряжностные сигналы 0–10 В для регулировки расхода нефти или газа в зависимости от данных от датчиков.
- Химическая промышленность: Передает команды на смесители реагентов, обеспечивая точное регулирование их дозировки через токовые сигналы, что гарантирует стабильность химических реакций и качество конечного продукта. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB UDD406A].
Сравнение с конкурентами
Сравним ABB UDD406A с аналогичными модулями аналоговых выходов (Siemens SM 332, Rockwell 1756-OF8, Schneider Electric 140AO84200):
| Параметр | ABB UDD406A | Siemens SM 332 | Rockwell 1756-OF8 |
|---|---|---|---|
| Количество каналов | 4 | 4 | 8 |
| Точность | ±0.1% от полного диапазона | ±0.2% от полного диапазона | ±0.15% от полного диапазона |
| Самокалибровка | Да | Нет | Да |
| Максимальная нагрузка (ток) | 750 Ом | 600 Ом | 500 Ом |
ABB UDD406A выделяется более высокой точностью, большей максимальной нагрузкой для токовых сигналов и функцией самокалибровки, что делает его предпочтительным для систем с повышенными требованиями к стабильности регулировки. Дополнительное сравнение по ссылке: [ссылка на продукт ABB UDD406A].
Советы по выбору и предостережения
-
Советы по выбору:
- Для систем с требованиями к точности ±0.1% (фармацевтика, микoelectроника) — ABB UDD406A идеально подходит, обеспечивая стабильные аналоговые сигналы.
- При работе с различными типами исполнительных устройств — возможность выбора сигнала (4–20 мА или 0–10 В) для каждого канала упрощает интеграцию.
- В условиях меняющихся температур — функция самокалибровки сохраняет точность без ручного вмешательства. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB UDD406A].
-
Предостережения:
- Для токовых сигналов не превышайте максимальную нагрузку (750 Ом): Перегрузка может привести к искажениям сигнала и снижению точности ABB UDD406A.
- Регулярно проверяйте состояние изоляции: Повреждение изоляции может привести к смешению сигналов между каналами.
- При монтажеисточников сильных электромагнитных полей (трансформаторы, двигатели): Это защищает сигналы от искажений.
- Используйте только экранированные кабели для подключения исполнительных устройств: Экранирование снижает влияние внешних помех на аналоговые сигналы.
