Описание
Начальное представление продукта

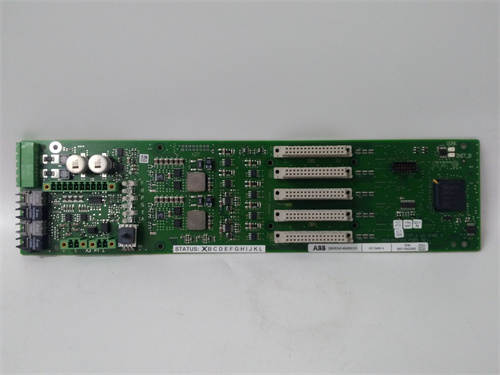

В линейке цифровых модулей ввода-вывода (I/O) ABB для автоматизированных систем управления процессами выделяется модуль цифровых выходов — ABB UDD406A (ссылка на продукт: [вставьте здесь предоставленную ссылку]). Это устройство предназначено для передачи цифровых команд от контроллеров ПЛК (например, ABB AC800M) к исполнительным механизмам (реле, контакторы, приводы), обеспечивая надежное управление дискретными процессами в промышленных условиях.
Описание продукта
ABB UDD406A относится к категории модулей цифровых выходов серии ABB AC800M I/O, разработанных для интеграции в распределенные системы автоматизации. Он специализируется на работе с силовыми цифровыми сигналами (напряжение 24 В DC), которые являются стандартными для управления промышленным оборудованием — от мелких реле до мощных контакторов, отвечающих за запуск/остановку конвейеров, насосов или нагревательных элементов.
Особенно важно отметить, что ABB UDD406A имеет повышенную устойчивость к электромагнитным помехам (класс EN 61000-6-2) и механическим вибрациям (по стандарту IEC 60068-2-6), что гарантирует надежную работу в суровых средах — например, на металлургических цехах, пищевых заводах или энергетических установках. Благодаря изолированным выходным каналам (2,5 кВ между каналами и питанием), ABB UDD406A предотвращает передачу помех от силовых цепей к контроллеру и защищает чувствительные электроники от перепадов напряжения, что снижает риск отказов системы.
Дополнительным преимуществом ABB UDD406A является поддержка горячего замены (Hot Swap) и модульная конструкция — это позволяет заменить модуль без отключения всей системы, сокращая время простоя производства. Встроенные функции диагностики (индикация состояния каждого канала, сигналы о коротком замыкании) в ABB UDD406A помогают операторам быстро выявлять неисправности (например, заклинивание контактора, обрыв кабеля) и устранять их за несколько минут. Компактный дизайн и монтаж на DIN-рейку делают ABB UDD406A удобным для установки в плотно заполненных шкафах автоматизации, а полная совместимость с ПО ABB Control Builder упрощает настройку и интеграцию с существующими контроллерами.
Параметры продукта
Основные технические характеристики ABB UDD406A:
- Тип каналов: 6 независимых цифровых выходов, настраиваемые на режим «нормально разомкнутый» (NO) или «нормально замкнутый» (NC).
- Напряжение питания для выходов: 24 В DC (диапазон допустимых значений: 19,2 В – 28,8 В) — стандарт для промышленного оборудования.
- Максимальный ток на канал: 2 А (постоянный режим), 5 А (кратковременный, до 10 с) — позволяет управлять как мелкими реле, так и мощными контакторами.
- Изоляция:
- Межканальная изоляция: 2,5 кВ (AC, 1 мин);
- Изоляция выходных цепей от питания контроллера: 2,5 кВ (AC, 1 мин) — защищает от помех и перепадов напряжения.
- Интерфейс с контроллером: Интеграция с ABB AC800M через внутреннюю шину PROFINET IRT, задержка передачи команд < 1 мс — обеспечивает реальное управление исполнительными механизмами.
- Температурный диапазон эксплуатации: от -25 °C до +70 °C, подходит для суровых промышленных условий.
- Класс защиты корпуса: IP20 — защищает внутренние компоненты от пыли и предметов диаметром >12,5 мм.
- Функции диагностики: Мониторинг состояния каждого канала (включен/выключен), индикация ошибок (короткое замыкание, перегрузка тока) через светодиоды на корпусе.
- Стандарты соответствия: EN 61000-6-2 (устойчивость к ЭМП), IEC 61131-2 (механические требования к модулям I/O).
Преимущества и особенности
ABB UDD406A имеет ряд ключевых преимуществ, отличающих его от аналогичных модулей цифровых выходов:
- Надежность в суровых условиях: Температурный диапазон -25 °C – +70 °C и устойчивость к вибрациям делают ABB UDD406A подходящим для использования в средах, где стандартные модули могут терять работоспособность — например, холодные склады, нагревательные цеха или линии с интенсивными вибрациями.
- Защита от помех и перепадов напряжения: Межканальная изоляция 2,5 кВ предотвращает передачу искажений от силовых цепей к контроллеру, что критически важно для стабильности процессов, особенно вблизи приводов или трансформаторов.
- Гибкость в управлении: 6 независимых каналов с настраиваемым режимом (NO/NC) и максимальным током 2 А позволяют использовать ABB UDD406A для управления различным оборудованием — от сигнальных ламп до контакторов насосов, что упрощает состав системы и снижает затраты.
- Горячее замены: Возможность замены модуля без отключения системы сокращает время простоя при обслуживании, что особенно важно для непрерывных производственных линий (например, пищевая промышленность, нефтегазовое производство).
- Легкая интеграция с ABB системами: Полная совместимость с контроллерами ABB AC800M и ПО ABB Control Builder — не требуется дополнительных драйверов, настройка каналов осуществляется через единый интерфейс, что сокращает время монтажа и настройки.
Примеры применения в отраслях
ABB UDD406A успешно используется в следующих отраслях:
- Пищевая промышленность: В линиях упаковки для управления контакторами конвейеров и клапанами подачи сырья — ABB UDD406A передает команды от контроллера ABB AC800M на запуск/остановку конвейера, а диагностика помогает быстро выявить заклинивание клапана, предотвращая перелив сырья.
- Металлургия: В цехах обработки металла для управления приводами подъемных механизмов и сигнальными лампами — устойчивость к ЭМП и вибрациям гарантирует надежную передачу команд, даже вблизи мощных нагревательных печей.
- Нефтегазовая промышленность: На добывающих площадках для управления клапанами трубопроводов и насосов — изоляция 2,5 кВ защищает контроллер от перепадов напряжения от силовых кабелей, а работа в диапазоне -25 °C – +70 °C поддерживает надежность в открытом пространстве.
- Энергетика: В гидроэлектростанциях для управления сервоуправлениями вентилей турбин и сигнальными системами — быстрая передача команд (< 1 мс) через PROFINET IRT обеспечивает своевременную регулировку режима турбины, оптимизируя выработку электроэнергии.
Сравнение с конкурентами
Сравнение ABB UDD406A с аналогичными модулями цифровых выходов (например, Siemens SM 322, Rockwell Allen-Bradley 1756-OB8) демонстрирует его преимущества:
| Параметр | ABB UDD406A | Siemens SM 322 | Rockwell 1756-OB8 |
|---|---|---|---|
| Количество выходных каналов | 6 | 8 | 8 |
| Максимальный ток на канал | 2 А (постоянный), 5 А (кратковременный) | 2 А (постоянный), 3 А (кратковременный) | 2 А (постоянный), 4 А (кратковременный) |
| Межканальная изоляция | 2,5 кВ (AC, 1 мин) | 1 кВ (AC, 1 мин) | 2 кВ (AC, 1 мин) |
| Температурный диапазон | -25 °C – +70 °C | 0 °C – +60 °C | -10 °C – +60 °C |
| Поддержка горячего замены | Да | Нет | Да |
| Совместимость с ABB контроллерами | Полная (AC800M) | Ограниченная (требует шлюза) | Ограниченная (требует адаптера) |
Хотя конкуренты имеют больше каналов, ABB UDD406A превосходит их по уровню изоляции, температурному диапазону и устойчивости к помехам — это делает его предпочтительным для критических процессов и систем, основанных на оборудовании ABB.
Советы по выбору
При выборе ABB UDD406A учитывайте следующие факторы:
- Тип исполнительного оборудования: Если вам нужно управлять устройством с током до 2 А (постоянный режим) — например, контакторами насосов, реле или клапанами — ABB UDD406A полностью соответствует этим требованиям. Для более мощного оборудования (ток > 2 А) рекомендуется использовать дополнительные силовые контакторы.
- Условия эксплуатации: Для помещений с температурой ниже 0 °C (например, холодные склады) или выше 60 °C (нагретые шкафы) ABB UDD406A с диапазоном -25 °C – +70 °C подходит лучше, чем модули Siemens или Rockwell.
- Риск помех: Если модуль будет установлен вблизи силовых цепей (приводы, трансформаторы), высокая изоляция 2,5 кВ ABB UDD406A защитит контроллер от искажений, что критично для стабильности процесса.
- Совместимость с контроллером: Если вы используете контроллер ABB AC800M, ABB UDD406A интегрируется без дополнительных настроек или шлюзов, сокращая время монтажа и риск ошибок в коммуникации.
Примеры применения в отраслях
ABB UDD406A успешно используется в следующих отраслях:
- Пищевая промышленность: В линиях упаковки для управления контакторами конвейеров и клапанами подачи сырья — ABB UDD406A передает команды от контроллера ABB AC800M на запуск/остановку конвейера, а диагностика помогает быстро выявить заклинивание клапана, предотвращая перелив сырья.
- Металлургия: В цехах обработки металла для управления приводами подъемных механизмов и сигнальными лампами — устойчивость к ЭМП и вибрациям гарантирует надежную передачу команд, даже вблизи мощных нагревательных печей.
- Нефтегазовая промышленность: На добывающих площадках для управления клапанами трубопроводов и насосов — изоляция 2,5 кВ защищает контроллер от перепадов напряжения от силовых кабелей, а работа в диапазоне -25 °C – +70 °C поддерживает надежность в открытом пространстве.
- Энергетика: В гидроэлектростанциях для управления сервоуправлениями вентилей турбин и сигнальными системами — быстрая передача команд (< 1 мс) через PROFINET IRT обеспечивает своевременную регулировку режима турбины, оптимизируя выработку электроэнергии.
Предосторожности
- При монтаже: Отключите питание контроллера и исполнительного оборудования перед установкой ABB UDD406A — подключение под напряжением может привести к короткому замыканию, повреждению модуля или контактора.
- Проверка тока нагрузки: Убедитесь, что ток исполнительного устройства не превышает максимальный предел канала (2 А постоянный) — перегрузка может привести к выходу модуля из строя или повреждению канала. Для нагрузок с током > 2 А используйте дополнительные силовые контакторы.
- Изоляция силовых цепей: Разделяйте кабели сигнальных цепей (от контроллера к модулю) и силовых цепей (от модуля к исполнителю) — параллельное размещение может привести к передаче помех и нестабильной работе.
- Регулярная диагностика: Периодически проверяйте индикаторы состояния каналов на корпусе ABB UDD406A — своевременное выявление ошибок (например, короткое замыкание) поможет избежать внезапных отказов в производстве.
