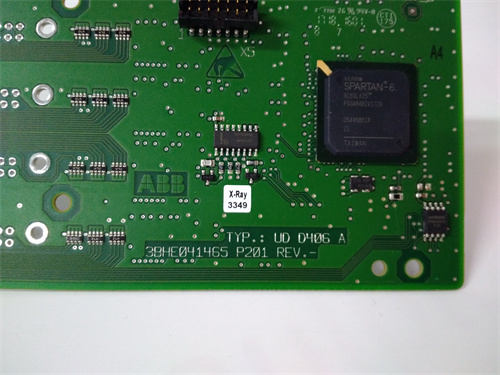

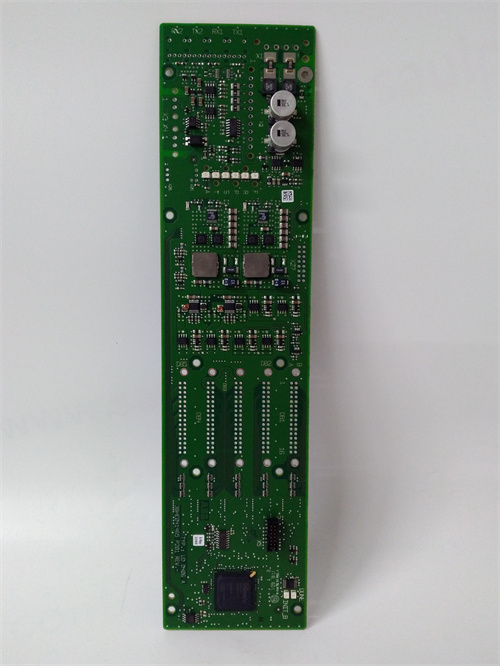

ABB UDD406A

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Комбинированный модуль цифровых входов/выходов (DI/DO) для систем автоматизации;
• Основные параметры каналов:
  • Конфигурация каналов: 4 цифровых входа (DI) + 6 цифровых выходов (DO) — фиксированная структура, оптимизированная для большинства промышленных сценариев;
  • Параметры цифровых входов (DI):
    • Поддерживаемое напряжение: 24 В DC (стандарт для индустриальных датчиков), допуск ±10% (21,6–26,4 В DC);
    • Ток потребления на вход: ≤5 мА/канал — низкое энергопотребление, не перегружающее источник питания датчиков;
    • Уровни сигнала: «ЛОГИЧЕСКИЙ 1» ≥15 В DC, «ЛОГИЧЕСКИЙ 0» ≤5 В DC;
  • Параметры цифровых выходов (DO):
    • Тип выхода: «Sinking» (токоток) — совместим с большинством контакторов и реле;
    • Номинальное напряжение: 24 В DC (от внешнего источника или шкафа контроллера);
    • Максимальный ток на выход: 2 А/канал (перманентный), 5 А/канал (кратковременный, до 10 с) — достаточен для управления среднемощными исполнителями;
    • Максимальная мощность на выход: 48 Вт/канал (при 24 В DC, 2 А);
• Функции защиты и помехоустойчивости:
  • Защита каналов:
    • Для DI: Защита от электростатического разряда (15 кВ) и импульсных помех (4 кВ);
    • Для DO: Индивидуальная защита от короткого замыкания (время отключения <1 мс) и перегрузки (автоматическое ограничение тока до 2,5 А);
  • Фильтрация сигнала: Встроенный RC-фильтр для DI (постоянная времени 0,1–10 мс) и DO (подавление пиковых помех);
  • Изоляция: Электрическая изоляция между DI/DO каналами и корпусом (250 В АС на 1 минуту) — предотвращение перекрестных помех;
• Эксплуатационные параметры:
  • Питание модуля: 24 В DC (из шкафа контроллера ABB), потребление — 120 мА максимально (без учета нагрузки DO каналов);
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы);
  • Рабочий диапазон температур: -25 °C до +60 °C;
  • Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
• Конструктивные особенности:
  • Корпус: Пластик класса UL94 V-0 (негорючий), с металлическими креплениями для монтажа в DIN-рейку (ширина 35 мм);
  • Размеры: 120 мм (ширина) × 100 мм (длина) × 35 мм (глубина) — компактный дизайн;
  • Индикаторы: LED-индикаторы для каждого канала (зеленый — канал активен, красный — ошибка, желтый — перегрузка DO);
• Совместимость:
  • Совместимые контроллеры: ABB AC500 (все серии), ABB AC800M, сторонние контроллеры через стандартные протоколы (Modbus TCP);
  • Совместимые устройства: Концевики ABB IM18, контакторы ABB AF16-30-10, световые маячки ABB CL-Series;
  • Поддерживаемое ПО: ABB Control Builder M — для настройки фильтров, типов выходов и диагностики ошибок.

Преимущества и особенности

1. Универсальность и экономия места: Комбинированная конфигурация (4 DI + 6 DO) делает ABB UDD406A заменой для двух отдельных модулей (отдельного DI и DO), что сокращает занимаемое место в DIN-рейке на 50%. Например, в панели управления мелкосерийным станком достаточно одного ABB UDD406A для подключения 4 концевиков (DI) и 6 контакторов (DO), вместо двух специализированных модулей — это упрощает монтаж и снижает затраты;
2. Индивидуальная защита и надежность: Каждый выходной канал ABB UDD406A имеет собственную защиту от короткого замыкания — при замыкании в одном канале (управление клапаном) только этот канал отключается, а остальные продолжают работать. Это предотвращает остановку всей линии (например, конвейера с несколькими приводами) и снижает потери производства;
3. Легкая интеграция и диагностика: Через ПО ABB Control Builder M операторы могут быстро настроить параметры ABB UDD406A (например, время фильтрации DI, тип защиты DO) и дистанционно выявлять неисправности (разрыв кабеля к датчику, перегрузка исполнителя). LED-индикаторы на корпусе позволяют визуально контролировать состояние каждого канала, сокращая время поиска проблем до 5–10 минут;
4. Высокая помехоустойчивость: Защита от ЭМП по стандарту EN 61000-6-2 (уровень 2) и электромагнитная компенсация делают ABB UDD406A устойчивым к сильным электромагнитным полям (например, от электродвигателей конвейеров или сварочного оборудования). В пищевых заводах или логистических центрах, где помехы часто искажают сигналы, модуль сохраняет стабильную работу, предотвращая ложные срабатывания.

Примеры применения в отраслях

• Логистика: Автоматизированная склада «Wildberries» — ABB UDD406A подключился к 4 концевикам (DI) для контроля положения паллет и 6 контакторам (DO) для управления приводами конвейеров. При неисправности одного концевика (разрыв кабеля) LED-индикатор DI канала сигнализировал об ошибке, а через Control Builder M был быстро идентифицирован поврежденный датчик. При этом работа конвейеров (управляемые DO каналами) не прекратилась, что сохранило производительность склада;
• Пищевая промышленность: Завод по производству замороженных овощей — ABB UDD406A сбирал сигналы от 4 датчиков уровня сырья (DI) и управлял 6 электромагнитными клапанами (DO) для подачи сырья в упаковочные машины. Защита DO каналов от короткого замыкания предотвратила разрушение модуля при повреждении кабеля к одному клапану, а фильтрация DI сигналов устранила искажения от холодильных установок;
• Мелкосерийное производство: Завод по сборке электроники — ABB UDD406A подключился к 4 фотоэлектрическим датчикам (DI) для контроля наличия печатных плат и 6 реле (DO) для управления пневматическими механизмами. Комбинированная конфигурация модуля позволило сократить количество устройств в шкафу на 30%, упрощая обслуживание и снижая затраты на запчасти.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB UDD406A учитывайте:
  1. Количество датчиков и исполнителей: Если вам нужно подключить ≤4 датчика (DI) и ≤6 исполнителей (DO), ABB UDD406A идеально подходит — для большего количества каналов используйте несколько модулей в параллели;
  2. Параметры исполнителей: Убедитесь, что максимальный ток исполнителя (например, контактор — 1,5 А) не превышает перманентный ток DO канала (2 А); для устройств с пиковым током >2 А используйте внешние реле;
  3. Уровень помех в среде: Для промышленных цехов с сильными ЭМП (например, рядом с электродвигателями) ABB UDD406A с уровнем защиты EN 61000-6-2 (уровень 2) — оптимальный выбор.
• Предостережения:
  1. Монтаж и подключение выполняйте только при отключенном питании контроллера — неправильная фазность может привести к короткому замыканию и повреждению модуля;
  2. Используйте только экранированные кабели для подключения к датчикам и исполнителям — это снизит влияние ЭМП и предотвратит искажения сигнала;
  3. Регулярно проверяйте состояние LED-индикаторов — красный свет сигнализирует об ошибке (например, короткое замыкание DO), которую нужно устранить немедленно;
  4. Не превышайте суммарный ток всех DO каналов (12 А) — перегрузка приведет к отключению модуля и остановке исполнителей.
