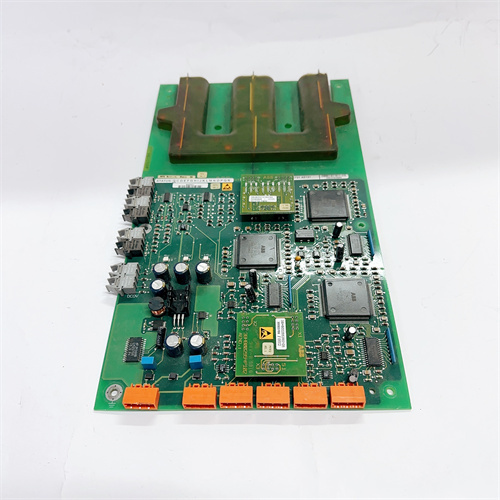

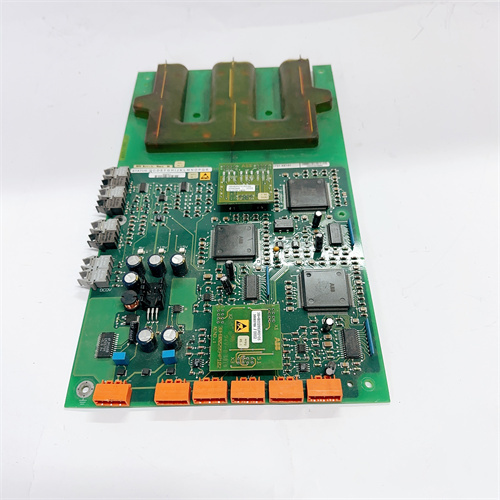

Общая информация о продукте ABB UFC721AE101 3BHB002916R0101
ABB UFC721AE101 3BHB002916R0101 — это высокоточный цифровой модуль регулирования и контроля для систем автоматизации энергетических и промышленных объектов, специализирующийся на управлении процессами с требованиями к высокой стабильности параметров (например, давление, температура, уровень жидкости в критических агрегатах). Он относится к серии ABB Symphony® Plus — линейки компонентов для сложных автоматизированных систем, что делает его неотъемлемым элементом для теплоэлектростанций (ТЭС), гидростанций (ГЭС), нефтегазовых компрессорных станций и химических реакторных установок.
Основная задача ABB UFC721AE101 3BHB002916R0101 — реализация сложных алгоритмов регулирования (пропорционально-интегрально-дифференциальное, PID; адаптивное регулирование; каскадное управление) и обработка сигналов от сенсоров с высокой точностью. Модуль поддерживает как аналоговые, так и цифровые входы/выходы, что позволяет интегрировать его с разнообразными датчиками (PT100, датчики давления 4–20 мА) и исполнительными механизмами (регулирующие клапаны, дроссели). ABB UFC721AE101 3BHB002916R0101 полностью совместим с другими компонентами экосистемы ABB: контроллерными модулями ABB 3BHE039724R0C3D PPD513AOC-100440, коммуникационными модулями ABB CI857K01 3BSE018144R1 и панелями оператора ABB UAC389AE01 HIEE300888R0001, обеспечивая единый поток данных и синхронное управление процессами. Соответствие стандартам IEC 61508 (функциональная безопасность SIL 2) и IEC 61000-6-4 (устойчивость к электромагнитным помехам) подтверждает его надежность в агрессивных условиях: вибрации, температура от -10 °C до +60 °C и наличие пыли/масел. Полная информация о ABB UFC721AE101 3BHB002916R0101 доступна на официальном ресурсе: [ссылка на ABB UFC721AE101 3BHB002916R0101](здесь будет предоставлен ваша ссылка).
Технические параметры ABB UFC721AE101 3BHB002916R0101
Цифровой модуль регулирования ABB UFC721AE101 3BHB002916R0101 характеризуется следующими ключевыми параметрами:
- Тип устройства: Цифровой модуль регулирования PID/адаптивного управления для промышленных процессов (серия ABB Symphony® Plus).
Параметры входов/выходов
- Аналоговые входы (AI):
- Количество: 4 канала, поддерживаемые типы: 4–20 мА DC (класс точности ±0,05%), 0–10 В DC (±0,05%), RTD (PT100, Pt1000, точность ±0,1 °C в диапазоне -200 °C до +600 °C);
- Аналоговые выходы (AO):
- Количество: 2 канала, тип: 4–20 мА DC (максимальное сопротивление нагрузки 500 Ом, точность ±0,1%);
- Дискретные входы (DI):
- Количество: 4 канала, напряжение: 24 В DC (диапазон работы 18–30 В DC), логика: НИЗКИЙ/ВЫСОКИЙ (настраиваемая);
- Дискретные выходы (DO):
- Количество: 2 канала, тип: релейные контакты (максимальное напряжение 250 В AC/30 В DC, максимальный ток 5 А);
Параметры алгоритмов регулирования
- Типы алгоритмов:
- Базовые: PID (пропорционально-интегрально-дифференциальное), PI, P (пропорциональное);
- Расширенные: адаптивное PID (автоматическая настройка коэффициентов), каскадное управление (2 уровня регулирования), регулирование с ограничителями (минимальный/максимальный выход);
- Время цикла регулирования: ≤10 мс (для критических процессов с быстрой динамикой);
- Точность регулирования: ±0,1% от полного диапазона входного сигнала (например, ±0,008 мА для 4–20 мА);
- Настройка параметров: Через ПО ABB Control Builder или локальный интерфейс (опционально — через панель ABB UAC389AE01).
Параметры коммуникации и питания
- Коммуникация:
- Внутренняя шина ABB Symphony® Plus: 100 Мбит/с (оптическая или медная, для связи с контроллерами);
- Поддержка протоколов: Modbus RTU (через RS485), для локального мониторинга и настройки;
- Питание:
- Входное напряжение: 24 В DC ±10% (от модуля питания ABB D685A1156U01);
- Потребляемая мощность: ≤5 Вт (при номинальном напряжении и полной нагрузке на входы/выходы);
Конструктивные и эксплуатационные параметры
- Монтаж: В стаканную систему ABB Symphony® Plus (стандартная рама 19 дюймов);
- Габариты: Ширина 48,3 мм (1,9 дюйма), высота 177,8 мм (7 дюймов), глубина 254 мм (10 дюймов);
- Вес: ≈0,8 кг;
- Класс защиты корпуса: IP20 (для установки в закрытые контроллерные шкафы);
- Температурный диапазон работы: -10 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Устойчивость к помехам: Иммунитет к электростатическому разряду (ESD) ±15 кВ (аэродинамический) — по IEC 61000-4-2.
Преимущества и особенности ABB UFC721AE101 3BHB002916R0101
ABB UFC721AE101 3BHB002916R0101 выделяется среди модулей регулирования благодаря следующим уникальным преимуществам:
- Высокая точность и стабильность: Точность аналоговых входов/выходов ±0,05–0,1% и время цикла регулирования ≤10 мс позволяют управлять процессами с жесткими требованиями к стабильности — например, регулирование давления пара в ТЭС с допуском ±0,05 бар или температуры химических реакций ±0,1 °C. Это критично для предотвращения аварий и поддержания качества продукции.
- Гибкость алгоритмов: Поддержка адаптивного PID и каскадного управления позволяет модулю автоматически адаптироваться к изменениям параметров процесса (например, изменение нагрузки на турбину, переключение рецептур в химической промышленности) без ручной настройки оператора. Это снижает риск ошибок и упрощает эксплуатацию.
- Совместимость с широким спектром сенсоров: Поддержка RTD (PT100/PT1000), аналоговых сигналов 4–20 мА/0–10 В и дискретных входов/выходов делает ABB UFC721AE101 3BHB002916R0101 универсальным для интеграции с практически любыми индустриальными датчиками и исполнителями — нет необходимости покупать дополнительные преобразователи.
- Функциональная безопасность SIL 2: Соответствие стандарту IEC 61508 SIL 2 гарантирует, что модуль надежно выполняет защитные функции (например, отключение исполнительного механизма при превышении критических параметров), что особенно важно для объектов с высоким риском аварий (нефтегаз, химия).
- Легкая интеграция в экосистему ABB: Предустановленная совместимость с контроллерами ABB 3BHE039724R0C3D, коммуникационными модулями ABB CI857K01 и панелями оператора ABB UAC389AE01 упрощает проектирование и монтаж системы — достаточно установить модуль в шасси Symphony® Plus и настроить алгоритмы через стандартное ПО.
Примеры применения ABB UFC721AE101 3BHB002916R0101
ABB UFC721AE101 3BHB002916R0101 находит широкое применение в критических промышленных процессах, в том числе в следующих сценариях:
- ТЭС — регулирование давления пара в котле: В ТЭС модуль ABB UFC721AE101 3BHB002916R0101 управляет давлением пара в паровом котле (номинальное давление 100 бар) с использованием каскадного PID-алгоритма. Первый уровень регулирования — контроль температуры горячего газа (сигнал от RTD PT100), второй — контроль давления пара (сигнал от датчика 4–20 мА). Модуль отправляет сигнал 4–20 мА на регулирующий клапан топлива, поддерживая давление с точностью ±0,05 бар. Данные о работе передаются в контроллер ABB 3BHE039724R0C3D через внутреннюю шину Symphony® Plus.
- Нефтегазовые компрессоры — регулирование давления газа: На морской платформе модуль регулирует давление газа на выходе центробежного компрессора (диапазон 50–150 бар) с использованием адаптивного PID. При изменении нагрузки на компрессор (изменение потребления газа) модуль автоматически корректирует коэффициенты PID, поддерживая стабильность давления и предотвращая пережатие труб. Дискретные выходы модуля активируют аварийный тормоз компрессора при превышении давления 160 бар.
- Химические реакторы — контроль температуры реакции: В химическом заводе модуль управляет температурой полимеризации в реакторе (диапазон 80–120 °C) с точностью ±0,1 °C. Сигнал от датчика температуры RTD PT100 поступает на аналоговый вход модуля, который через PID-алгоритм регулирует мощность электронагревателя (сигнал 4–20 мА на тиристорный модуль ABB THYRISTOR MODUL WE-73-10/CH 64421956). При достижении температуры 125 °C дискретный выход модуля отключает нагреватель, предотвращая разрушение продукта.
Сравнение с конкурентами
В сравнении с аналогичными модулями регулирования PID других брендов ABB UFC721AE101 3BHB002916R0101 имеет явные преимущества:
| Параметр сравнения | ABB UFC721AE101 3BHB002916R0101 | Siemens S7-1500 PID Module | Emerson DeltaV PID Controller |
|---|---|---|---|
| Точность аналоговых входов | ±0,05% (4–20 мА), ±0,1 °C (PT100) | ±0,1% (4–20 мА), ±0,2 °C (PT100) | ±0,08% (4–20 мА), ±0,15 °C (PT100) |
| Время цикла регулирования | ≤10 мс | ≤20 мс | ≤15 мс |
| Поддерживаемые алгоритмы | PID, PI, P, адаптивный PID, каскадное | PID, PI, P, каскадное | PID, PI, P, адаптивный PID |
| Функциональная безопасность | IEC 61508 SIL 2 | IEC 61508 SIL 2 | IEC 61508 SIL 2 |
| Количество АИ/АО | 4 АИ, 2 АО | 2 АИ, 1 АО | 3 АИ, 2 АО |
| Температурный диапазон | -10 °C до +60 °C | 0 °C до +60 °C | -5 °C до +55 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Критические процессы с высокими требованиями к точности: Если вам нужно управлять давлением, температурой или уровнем с точностью ±0,05–0,1% (например, ТЭС, химические реакторы), ABB UFC721AE101 3BHB002916R0101 — оптимальный выбор благодаря высокой точности входов/выходов и быстрому циклу регулирования.
- Процессы с переменными параметрами: Для систем, где параметры процесса часто меняются (например, компрессоры с переменной нагрузкой), адаптивный PID модуля автоматически корректирует коэффициенты, устраняя необходимость ручной настройки.
- Объекты с уже установленной экосистемой ABB: Если вы используете контроллеры ABB 3BHE039724R0C3D, коммуникационные модули ABB CI857K01 или панели ABB UAC389AE01, модуль обеспечит бесшовную интеграцию, снижая затраты на проектирование и обслуживание.
Меры предосторожности
- Профессиональная настройка алгоритмов: Настраивайте PID-коэффициенты и алгоритмы только инженерами с сертификацией ABB. Используйте ПО ABB Control Builder — неправильная настройка может привести к нестабильности процесса (например, колебаниям давления или температуры).
- Проверка калибровки: Раз в полугодие калибруйте аналоговые входы/выходы модуля с использованием эталонных приборов (например, эталонный источник 4–20 мА). Снижение точности калибровки может привести к ошибкам в регулировании.
- Защита от электромагнитных помех: Монтируйте модуль远离 мощных электродвигателей, трансформаторов и силовых кабелей — сильные EMI могут искажать входные сигналы и нарушить работу алгоритмов. Используйте экранированные кабели для подключения сенсоров.
- Резервное копирование конфигурации: Регулярно сохраняйте настройки модуля в ПО ABB Control Builder. В случае сброса конфигурации это позволит быстро восстановить работу и избежать остановки процесса.
