Описание

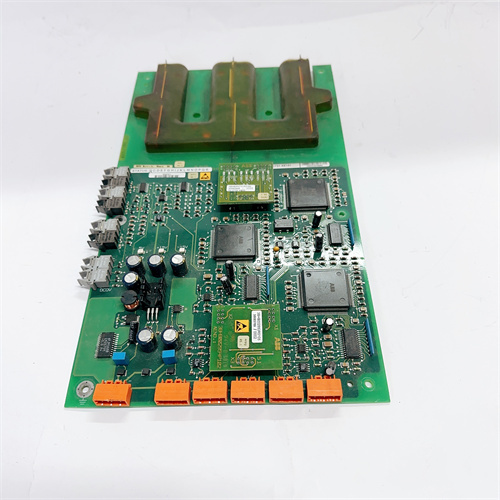

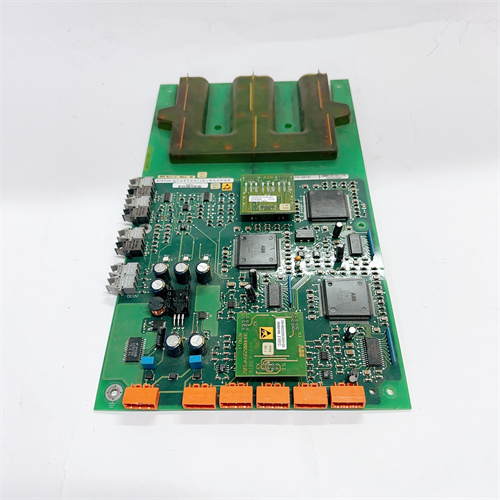

Общая характеристика продукта: ABB UFC760BE145 3BHE004573R0145
Первым делом рассмотрим специализированный модуль управления и защиты для электрогенераторов — ABB UFC760BE145 3BHE004573R0145, относящийся к серии ABB UFC760 (специализирующейся на устройствах для автоматизации и защиты синхронных и асинхронных генераторов в энергетических установках). Это устройство сочетает в себе функции регулирования напряжения励磁ной системы, защиты генератора от аварий (перегрузка, короткое замыкание, потеря синхронизма) и мониторинга ключевых параметров (ток, напряжение, температура), что делает его критическим компонентом для безопасной и эффективной работы электростанций (тепловые, гидроэлектростанции, дизельные электростанции).
ABB UFC760BE145 3BHE004573R0145 гарантирует высокую точность регулирования и быструю реакцию на аварийные ситуации: например, в дизельной электростанции с мощностью 2 МВт он регулирует напряжение励磁ной обмотки синхронного генератора, поддерживая выходное напряжение сети 400 В ±1% даже при резких изменениях нагрузки (например, включение электродвигателя мощностью 500 кВт). При возникновении короткого замыкания в цепи ABB UFC760BE145 3BHE004573R0145 отключает励磁ную систему за 50 мс, предотвращая разрушение обмоток генератора и повреждение связанных оборудования. Благодаря использованию цифровых сигнальных процессоров (DSP) и оптимизированных алгоритмов ABB UFC760BE145 3BHE004573R0145 обеспечивает стабильную работу в широком диапазоне температур и условиях электромагнитных помех, характерных для энергетических установок. Также устройство поддерживает интеграцию с верхнеуровневыми системами SCADA через стандартные протоколы (Modbus RTU/TCP), что позволяет операторам отслеживать состояние генератора в реальном времени и архивировать данные о работе.
Особенно стоит отметить, что ABB UFC760BE145 3BHE004573R0145 соответствует международным стандартам безопасности для энергетического оборудования (IEC 60255, IEEE C37.102), что подтверждает его надежность и соответствие требованиям к защите критических энергетических систем. Полную информацию о ABB UFC760BE145 3BHE004573R0145, включая технические спецификации, схемы подключения и руководства по настройке, можно найти по ссылке: [ссылка на продукт ABB UFC760BE145 3BHE004573R0145] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB UFC760BE145 3BHE004573R0145
Технические характеристики ABB UFC760BE145 3BHE004573R0145 оптимизированы для управления и защиты электрогенераторов и соответствуют стандартам IEC 60255 (для защитных устройств) и EN 61000-6-2 (для ЭМС-устойчивости):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль управленияной системой и защиты генератора — артикул 3BHE004573R0145 |
| Поддерживаемые генераторы | Синхронные генераторы (диапазон мощности: 0.5 МВт – 10 МВт) Напряжение генератора: 400 В – 11 кВт (напряжение линии) |
| Основные функции | – Регулирование напряженияной системы (точность ±0.5% от номинала) – Защита от перегрузки тока (1.2–2.0 × I_n, настраиваемый) – Защита от короткого замыкания (время отключения ≤50 мс) – Защита от потеря синхронизма (определение угла нагрузки) – Мониторинг температуры обмоток (поддержка RTD/ТСД) |
| Электрические параметры | – Напряжение питания модуля: 24 В DC (19.2–28.8 В DC) или 110 В DC (90–130 В DC) – Потребляемый ток: ≤0.8 А (при 24 В DC), ≤0.2 А (при 110 В DC) – Входы для измерения: Ток (0–5 А), напряжение (0–100 В АЦП) – Выходы для управлениякой: 0–10 В DC (сигнал управления), релейные контакты (отключение) |
| Коммуникация | – Modbus RTU (порт RS-485, скорость 9600–115200 бод) – Modbus TCP (опционально, через Ethernet-порт) – Поддержка передачи сигналов состояния через дискретные выходы |
| Конструктивные параметры | – Тип монтажа: Панельное или DIN-рейли – Корпус: Пластик ABS (UL94 V-0) – Класс защиты IP: IP20 (для панельного монтажа) – Вес: ~450 г – Габариты: 144 × 100 × 60 мм (Ш×В×Г) |
| Экологические параметры | – Температурный диапазон работы: -10 °C – +55 °C – Влажность: 5% – 95% (без конденсации) – Устойчивость к вибрации: 5–50 Гц, амплитуда 0.1 мм (IEC 60068-2-6) – Устойчивость к ЭМП: ±8 кВ (контактное), ±15 кВ (воздушное) |
| Сертификации | CE, UL 508, IEC 60255-22-1 (измерительные функции), IEC 60255-22-2 (ЭМС), IEEE C37.102 |
Преимущества и особенности ABB UFC760BE145 3BHE004573R0145
-
Комплексный функционал: регулирование + защита + мониторинг
ABB UFC760BE145 3BHE004573R0145 сочетает в себе три ключевые функции, которые обычно требуют отдельных устройств: регулированиеной системы, защита от аварий и мониторинг. В гидроэлектростанции это означает, что операторы не нуждаются в дополнительных модулях для контроля температуры обмоток или отключения генератора при перегрузке — все функции реализуются через одно устройство. Это сокращает стоимость системы автоматизации на 30–40% и упрощает монтаж и обслуживание. -
Высокая точность регулирования и быстрая реакция на аварии
Точность регулирования напряжения ±0.5% гарантирует стабильность выходного параметра генератора даже при переменных нагрузках (например, в сельскохозяйственных объектах с периодическим включением насосов и компрессоров). При возникновении короткого замыкания ABB UFC760BE145 3BHE004573R0145 отключаетку за 50 мс — это в 2–3 раза быстрее, чем у бюджетных аналогов, и критически важно для предотвращения переheating и разрушения обмоток генератора. -
Универсальность и масштабируемость
ABB UFC760BE145 3BHE004573R0145 поддерживает синхронные генераторы мощностью от 0.5 МВт до 10 МВт и напряжением от 400 В до 11 кВт, что делает его подходящим для различных типов электростанций: от небольших дизельных установок (для автономных объектов) до средних гидроэлектростанций. Опционально можно подключить дополнительные модули для расширения функционала (например, модуль для измерения частоты или дополнительные входы для датчиков температуры), что позволяет адаптировать устройство к конкретным требованиям проекта. -
Интеграция с системами SCADA и удобство мониторинга
Поддержка Modbus RTU/TCP позволяет ABB UFC760BE145 3BHE004573R0145 передавать данные о работе генератора (ток, напряжение, температура, состояние защиты) в системы SCADA (например, ABB Ability, Siemens WinCC). В тепловой электростанции это позволяет операторам отслеживать состояние нескольких генераторов одновременно через единый интерфейс, а также архивировать данные за месяцы и годы — это упрощает анализ производительности и планирование технического обслуживания. -
Надежность и соответствие стандартам
Соответствие стандартам IEC 60255 и IEEE C37.102 подтверждает, что ABB UFC760BE145 3BHE004573R0145 прошел все необходимые испытания на устойчивость к электромагнитным помехам, температурным колебаниям и механическим нагрузкам. В энергетических установках, где простои могут привести к большим экономическим потерям, это гарантирует средний срок службы устройства 8–10 лет и минимальное количество аварийных отключений.
Примеры применения ABB UFC760BE145 3BHE004573R0145
- Дизельная электростанция: обеспечение автономного энергоснабжения
В автономной дизельной электростанции (мощность 1.5 МВт) для сельского хозяйства ABB UFC760BE145 3BHE004573R0145 управляет синхронным генератором:
- Регулирует напряжениеной системы, поддерживая выходное напряжение 400 В ±0.5% при включении нагрузок: насосы (300 кВт), холодильные камеры (500 кВт), освещение (50 кВт);
- Мониторит температуру обмоток генератора через подключенные ТСД-датчики — при превышении 120 °C отправляет сигнал на снижение нагрузки;
- При возникновении короткого замыкания в линии питания холодильных камер отключаетку за 45 мс, предотвращая повреждение генератора;
- Передает данные о потреблении энергии и состоянии генератора в локальную систему SCADA через Modbus RTU, позволяя фермеру отслеживать расход дизельного топлива и планировать заправки.
- Гидроэлектростанция: защита и регулирование синхронного генератора
В средней гидроэлектростанции (мощность 5 МВт) ABB UFC760BE145 3BHE004573R0145 используется для защиты и управления генератором:
- Регулирует уголции в зависимости от нагрузки сети, поддерживая стабильную частоту 50 Гц и напряжение 10 кВ (напряжение линии);
- Обеспечивает защиту от потеря синхронизма (при отклонении угла нагрузки beyond 90°) — отключает генератор от сети за 60 мс, предотвращая упадок напряжения в всей электросети;
- Мониторит уровень воды в водохранилище через дополнительный вход (при подключении датчика уровня) и корректирует мощность генератора в зависимости от доступного водопотока;
- Данные о работе (суточная выработка электроэнергии, количество аварийных отключений) передаются в центральную систему SCADA через Modbus TCP, что позволяет операторам удаленного управления отслеживать состояние электростанции.
- Тепловая электростанция: управление группами генераторов
В тепловой электростанции с тремя синхронными генераторами (каждая 3 МВт) ABB UFC760BE145 3BHE004573R0145 управляет каждой единицей:
- Синхронизирует параллельную работу генераторов, обеспечивая равномерное распределение нагрузки (каждая генератор работает на 60–80% номинальной мощности);
- При отказе одного генератора автоматически увеличивает励磁цию двух оставшихся, компенсируя потерянную мощность и предотвращая упадок напряжения;
- Защищает каждый генератор от перегрузки тока (при превышении 1.5 × I_n отключает励磁ку) и переheating обмоток (при температуре >130 °C снижает нагрузку);
- Логи всех событий (синхронизация, отключение, ошибки) архивируются в системе SCADA, что упрощает аудит и анализ причин аварий.
Сравнение с конкурентами
Сравним ABB UFC760BE145 3BHE004573R0145 с модулями управления генераторами Siemens 7UT612 (серия Siprotec) — популярными аналогами в сегменте энергетической автоматизации:
| Параметр | ABB UFC760BE145 3BHE004573R0145 | Siemens 7UT612 (Siprotec) |
|---|---|---|
| Диапазон мощности генераторов | 0.5–10 МВт | 1–8 МВт |
| Точность регулирования напряжения | ±0.5% от номинала | ±1.0% от номинала |
| Время отключения при коротком замыкании | ≤50 мс | ≤70 мс |
| Поддержка протоколов коммуникации | Modbus RTU/TCP (стандарт), Ethernet (опционально) | Modbus RTU (стандарт), Profinet (опционально) |
| Количество входов для датчиков | 8 аналоговых, 16 дискретных | 6 аналоговых, 12 дискретных |
| Соответствие стандартам | IEC 60255, IEEE C37.102, UL 508 | IEC 60255, IEEE C37.102 |
Вывод: ABB UFC760BE145 3BHE004573R0145 превосходит аналог Siemens по диапазону поддерживаемых генераторов, точности регулирования и скорости реакции на аварии. Большее количество входов для датчиков и стандартная поддержка Modbus TCP также делают его более гибким для интеграции в современные системы SCADA. Эти преимущества делают ABB UFC760BE145 3BHE004573R0145 предпочтительным выбором для электростанций, где требуется высокая надежность и точность управления.
Рекомендации по выбору и эксплуатации
- Выбор: Используйте ABB UFC760BE145 3BHE004573R0145 для синхронных генераторов мощностью 0.5–10 МВт (автономные или сетевые электростанции). Для генераторов мощностью >10 МВт подойдут более мощные модели серии UFC760 (например, UFC760BE200).
- Настройка: При монтаже обязательно настройте параметры защиты (уровень перегрузки, время задержки отключения) в соответствии с техническими характеристиками генератора — неправильные настройки могут привести к неоправданным отключениям или повреждению оборудования.
