Описание
Общие сведения о продукте

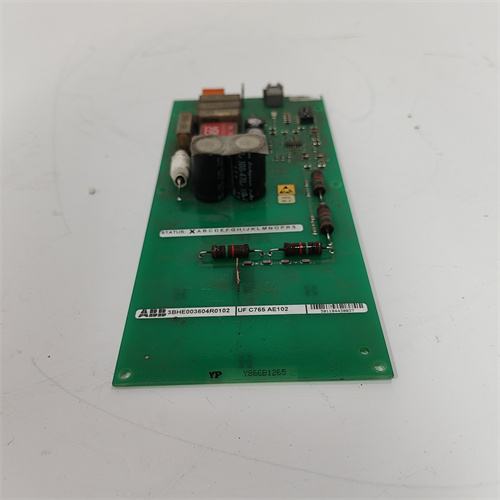

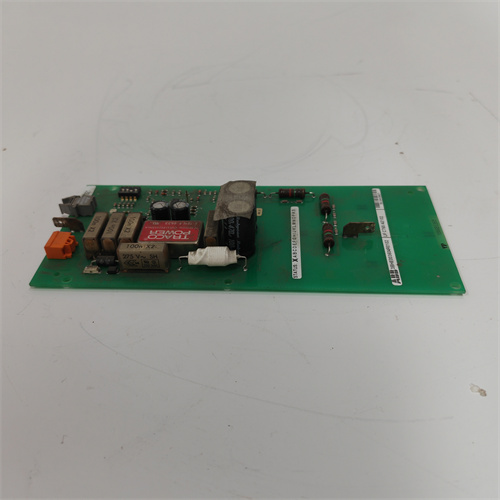

Рассмотрим специализированный модуль защиты и контроля для энергетических систем — ABB UFC765AE102 3BHE003604R0102, который относится к линейке высоконадежных компонентов от компании ABB, специализирующейся на решениях для безопасности и стабильности работы генераторов, турбин и трансформаторов в электростанциях. Подробную информацию о ABB UFC765AE102 3BHE003604R0102, включая технические сертификаты и условия поставки, можно найти по официальной ссылке: [ссылка на продукт ABB UFC765AE102 3BHE003604R0102] (после предоставления фактической ссылки она будет вставлена здесь). Модуль ABB UFC765AE102 3BHE003604R0102 разработан для обработки силовых сигналов, точного измерения параметров электроэнергии и быстрого реагирования на нештатные ситуации (например, короткое замыкание, перегрузка), что делает его незаменимым в критически важных энергетических объектах. Благодаря интеграции с контроллерами ABB (например, AC800M) и поддержке современных энергетических протоколов ABB UFC765AE102 3BHE003604R0102 обеспечивает комплексную защита электрооборудования, минимизируя риски аварий и экономических потерь.
Технические параметры ABB UFC765AE102 3BHE003604R0102
Модуль ABB UFC765AE102 3BHE003604R0102 имеет ряд ключевых технических характеристик, определяющих его эффективность в энергетических системах:
- Класс функциональной безопасности: Соответствует требованиям IEC 61508 SIL 3 и IEC 62061 SIL 3 — подтверждает высокий уровень надежности, необходимый для защиты дорогостоящего электрооборудования (например, генераторов мощностью > 5 МВт).
- Измеряемые параметры:
- Электрические параметры: Ток фазный (0–5000 А через трансформаторы тока), напряжение фазное/линейное (0–1000 В AC), активная/реактивная/полная мощность (0–10 МВт / 0–10 МВар / 0–14 МВА), частота (45–65 Гц), коэффициент мощности (0.00–1.00 超前 / 滞后).
- Защитные функции: Защита от короткого замыкания (время срабатывания < 5 мс), перегрузки (класс 5–10), несимметрии фаз (порог 5%), отключения фаз, перегрева обмоток (через температурные датчики Pt100) — соответствует стандарту IEC 60255 (класс защиты 5P).
- Точность измерений:
- Ток: Класс 0.2 (по IEC 60044-1), напряжение: Класс 0.1 (IEC 60044-2), мощность: Класс 0.5 (IEC 62053-23) — высокая точность гарантирует достоверность данных для отчетности и регулирования процессов.
- Коммуникационные интерфейсы: Поддерживает протоколы IEC 61850 (MMS, GOOSE) и PROFIBUS DP — обеспечивает быструю передачу сигналов защиты и данных мониторинга на контроллеры ABB AC800M или системы SCADA (например, ABB Ability™ System 800xA).
- Питание: Работает от источника напряжения 220 В DC или 110 В DC (диапазон допустимых отклонений ±15%) — использует резервное питание из батарей, что гарантирует работу ABB UFC765AE102 3BHE003604R0102 даже при отключении основного электроснабжения.
- Механические параметры: Габаритные размеры 450 × 300 × 200 мм, вес约 18 кг, монтаж в шкаф с принудительной вентиляцией — массивный дизайн обеспечивает надежную фиксацию и эффективное теплоотвод от силовых компонентов.
- Оперативные условия: Температурный диапазон — -10 °C до +55 °C, относительная влажность — до 90% (без конденсации), класс защиты корпуса — IP20 — подходит для использования в защищенных помещениях энергетических объектов.
Преимущества и особенности ABB UFC765AE102 3BHE003604R0102
Модуль ABB UFC765AE102 3BHE003604R0102 выделяется среди аналогичных защитных компонентов благодаря уникальным преимуществам:
- Комплексная защита электрооборудования: Совокупность функций защиты (от короткого замыкания, перегрузки, несимметрии фаз) и высокая скорость срабатывания (< 5 мс) позволяет ABB UFC765AE102 3BHE003604R0102 минимизировать повреждения турбин, генераторов и трансформаторов при нештатных ситуациях — критически важно для круглосуточных энергетических объектов.
- Совместимость с цифровыми энергетическими стандартами: Поддержка протокола IEC 61850 (включая сервис GOOSE для передачи сигналов защиты в реальном времени) делает ABB UFC765AE102 3BHE003604R0102 соответствующим требованиям цифровой трансформации энергетики — интегрируется в «умные» электростанции с удаленным мониторингом и управлением.
- Надежность при критических ситуациях: Использование высококачественных компонентов (микросхемы защиты на основе FPGA, конденсаторы с длительным сроком службы) и резервное питание гарантируют, что ABB UFC765AE102 3BHE003604R0102 продолжает работать даже при отключении основного электроснабжения — не пропускает опасные режимы работы электрооборудования.
- Удобство настройки и диагностики: Встроенное ПО для конфигурации защитных параметров (через веб-интерфейс или ПО ABB Control Builder M) и LCD-дисплей для отображения текущих параметров/истории сбоев — инженеры могут быстро настраивать модуль и анализировать причины нештатных ситуаций, сокращая время простоя.
Примеры применения ABB UFC765AE102 3BHE003604R0102
Модуль ABB UFC765AE102 3BHE003604R0102 успешно используется в энергетических объектах различных типов:
- Тепловые и гидроэлектростанции: Для защиты генераторов и турбин — ABB UFC765AE102 3BHE003604R0102 измеряет ток и напряжение на выходе генератора, при превышении критических значений (например, короткое замыкание) немедленно отправляет команду на отключение генератора от сети, предотвращая его разрушение.
- Распределительные подстанции: Для защиты трансформаторов и силовых линий — модуль контролирует температуру трансформатора и параметры электроэнергии в линии, при обнаружении перегрузки или несимметрии фаз активирует защиту (отключение линии), предотвращая перегрев трансформатора.
- Ветряные и солнечные электростанции: Для защиты инверторных систем — ABB UFC765AE102 3BHE003604R0102 регулирует подачу электроэнергии в сеть, предотвращая перегрузку инверторов при резких изменениях ветровой скорости или солнечной радиации, а также защищает их от коротких замыканий.
- Индустриальные энергосистемы: Для защиты силовых распределительных щитов крупных заводов (металлургических, химических) — модуль гарантирует стабильное питание производственных линий, отключая только неисправные ветви сети при сбоях, без остановки всего производства.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение ABB UFC765AE102 3BHE003604R0102 с двумя популярными модулями защиты энергетического оборудования: Siemens SIPROTEC 7SJ80 и Schneider Electric Sepam 80.
| Параметр | ABB UFC765AE102 3BHE003604R0102 | Siemens SIPROTEC 7SJ80 | Schneider Electric Sepam 80 |
|---|---|---|---|
| Класс SIL | SIL 3 (IEC 61508) | SIL 2/3 (IEC 61508) | SIL 2/3 (IEC 61508) |
| Время срабатывания защиты | < 5 мс | < 3 мс | < 10 мс |
| Класс точности (ток/напряжение) | 0.2/0.1 | 0.2/0.1 | 0.5/0.2 |
| Поддерживаемые протоколы | IEC 61850, PROFIBUS DP | IEC 61850, Profinet | IEC 61850, Modbus TCP |
| Тип питания | 220/110 В DC | 220/110 В DC/AC | 220 В DC/AC |
| Вес | 18 кг | 15 кг | 16 кг |
| Цена (примерная) | Высокая | Высокая | Высокая |
Как видно из таблицы, ABB UFC765AE102 3BHE003604R0102 не уступает конкурентам по ключевым параметрам (класс SIL 3, точность, поддержка IEC 61850) и имеет преимущество в универсальности применения (подходит для различных типов энергетических объектов). При этом он сохраняет высокий уровень надежности, критический для защиты дорогостоящего электрооборудования.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите тип защищаемого оборудования: Если вам нужно защитить генераторы, турбины или трансформаторы с требованиями SIL 3 (например, в крупных электростанциях), ABB UFC765AE102 3BHE003604R0102 — идеальное решение; для менее критических объектов (например, распределительные линии с SIL 2) можно рассматривать модели с более простым функционалом.
- Проверьте совместимость с системой управления: Если ваша электростанция использует протокол IEC 61850 или контроллер ABB AC800M, ABB UFC765AE102 3BHE003604R0102 обеспечит бесшовную интеграцию — не потребуется дополнительные шлюзы для передачи данных.
- Оцените условия питания: Убедитесь, что имеется резервное питание 220/110 В DC (например, батарейный блок) — без него ABB UFC765AE102 3BHE003604R0102 не сможет работать при отключении основного электроснабжения, что снижает уровень защиты.
Меры предосторожности
- При монтаже: Устанавливайте ABB UFC765AE102 3BHE003604R0102 в шкаф с принудительной вентиляцией (объем воздуха ≥ 500 м³/ч) — перегрев силовых компонентов может привести к снижению скорости срабатывания защиты. Избегайте размещения рядом с источниками электромагнитных помех (трансформаторы высокого напряжения).
- При подключении к электрооборудованию: Используйте только сертифицированные трансформаторы тока (ТТ) и трансформаторы напряжения (ТН) с классом точности 0.2 — низкокачественные трансформаторы искажают измеряемые сигналы, что приводит к ложным срабатываниям или неотработке защиты.
- При настройке защитных параметров: Настройте пороги защиты в соответствии с техническими характеристиками электрооборудования (например, максимальный допустимый ток для генератора) — переустановка параметров без согласования с инженерами ABB может привести к неэффективной защите. После настройки проведите тест с использованием имитатора сигналов.
- При обслуживании: Отключите питание модуля и дождитесь остывания компонентов (не менее 1 часа) перед открытием корпуса — ремонт и проверку проводите только квалифицированным персоналом ABB. Регулярно (раз в год) проверяйте состояние контактов и обновляйте прошивку через официальный портал ABB.
UFC765AE102
