Описание
Общая характеристика продукта
Первым делом рассмотрим промышленный контроллер процессов ABB — модель UFC911B106 3BHE037864R0106, предназначенный для точного регулирования и мониторинга критических промышленных процессов (температура, давление, уровень жидкости, расход) в высокотехнологичных отраслях. Это устройство относится к серии ABB Advant OCS (Open Control System) и широко применяется в энергетике (регулировка параметров котлов, турбин на ТЭЦ/АЭС), химической промышленности (управление реакционными процессами, дозировкой реагентов) и нефтегазовой отрасли (контроль давления в трубопроводах, температура перегонки), где требуется высокая точность регулирования, устойчивость к перегрузкам и безопасность работы с опасными средами.

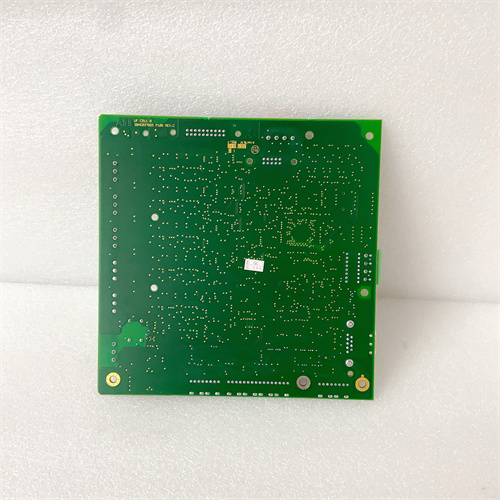

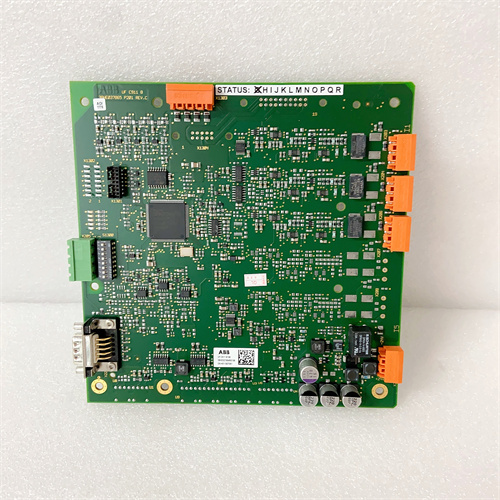

ABB UFC911B106 3BHE037864R0106 представляет собой одноканальный контроллер с интегрированными аналоговыми входами/выходами для подключения сенсоров (температурных датчиков Pt100, давломеров) и исполнительных механизмов (электроклапаны, дозирующие насосы). Он поддерживает стандартные протоколы промышленной связи (Modbus RTU, PROFIBUS DP) и включает встроенные алгоритмы регулирования (PID, настраиваемые по параметрам процесса), которые автоматически корректируют выходные сигналы в зависимости от отклонения фактических значений от заданных.
Особенно стоит отметить, что ABB UFC911B106 3BHE037864R0106 соответствует стандартам безопасности SIL 2 (Safety Integrity Level), что критично для процессов с высоким риском аварий (например, регулировка давления в реакторах с горючими газами). При превышении критических значений (например, температура >300 °C, давление >10 МПа) контроллер немедленно активирует безопасные режимы (отключение нагрева, закрытие клапанов) и отправляет сигнал об аварии в верхнеуровневую систему SCADA. Также ABB UFC911B106 3BHE037864R0106 имеет высокую устойчивость к электромагнитным помехам (класс EMC 3), что гарантирует точность измерений в средах с интенсивным электромагнитным полем (близко к трансформаторам, приводам). Полную информацию о ABB UFC911B106 3BHE037864R0106, включая руководства по настройке PID-алгоритмов, схемы подключения и сертификаты безопасности, можно найти по ссылке: [ссылка на продукт ABB UFC911B106 3BHE037864R0106] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB UFC911B106 3BHE037864R0106 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB UFC911B106 3BHE037864R0106]):
-
Характеристики входов/выходов:
- Тип контроллера: Одноканальный, аналоговый + цифровой;
- Аналоговые входы: 2 канала (0–10 В DC, 4–20 мА) — для подключения сенсоров (Pt100, давломеры, расходомеры);
- Аналоговые выходы: 2 канала (4–20 мА) — для управления исполнительными механизмами (электроклапаны, насосы);
- Цифровые входы/выходы: 4 входа (24 В DC), 2 выхода (24 В DC, 0.5 А) — для сигнализации состояния, триггера безопасных режимов;
- Точность измерения входов: ±0.1% от диапазона (для 4–20 мА), ±0.05% от диапазона (для Pt100).
-
Функциональные характеристики:
- Алгоритмы регулирования: PID (пропорционально-интегрально-дифференциальное), настраиваемые коэффициенты Kp, Ti, Td;
- Режимы работы: Автоматический, ручной, удержание заданного значения (setpoint), безопасный режим (SIL 2);
- Логирование: Запись исторических данных (фактические значения, отклонения, аварийные события) с частотой 1 раз/секунду (хранилище на 10 000 событий);
- Поддерживаемые протоколы связи: Modbus RTU, PROFIBUS DP (для интеграции с PLC, SCADA).
-
Электрические и эксплуатационные характеристики:
- Питание: 24 В DC ±10% (потребляемый ток ≤150 мА);
- Класс безопасности: SIL 2 (по стандарту IEC 61508);
- Класс EMC: 3 (по стандарту EN 61000-6-2) — устойчивость to электромагнитным помехам;
- Класс защиты (IP): IP20 (для шкафного монтажа);
- Температурный диапазон работы: -10 °C до +60 °C;
- Влажность: ≤90% (без конденсации);
- Срок службы (MTBF): ≥250 000 часов.
Преимущества и особенности
- Высокая Точность Регулирования и Поддержка SIL 2: Точность измерения ±0.1% и соответствие стандарту SIL 2 у ABB UFC911B106 3BHE037864R0106 делают его идеальным для критических процессов — например, в химической промышленности при синтезе лекарств контроллер поддерживает температуру реактора в диапазоне 250 ±0.5 °C и давление 5 ±0.05 МПа, гарантируя качество продукта и безопасность. При отклонении температуры на >5 °C автоматически включается безопасный режим (отключение нагрева, подача инертного газа), предотвращая взрыв или загрязнение реакции.
- Гибкая Настройка PID-алгоритмов: Возможность регулировать коэффициенты Kp (пропорциональный), Ti (интегральный), Td (дифференциальный) у ABB UFC911B106 3BHE037864R0106 позволяет адаптировать контроллер к разным типам процессов. Например, для медленных процессов (накопление жидкости в резервуаре) увеличиваются Ti и Td для плавной регулировки уровня, а для быстрых процессов (расход газа в трубопроводе) увеличивается Kp для быстрого реагирования на отклонения. Это избежит колебаний параметров и улучшает стабильность процесса.
- Интеграция в Автоматизированные Системы: Поддержка Modbus RTU и PROFIBUS DP у ABB UFC911B106 3BHE037864R0106 обеспечивает беспрепятственную связь с PLC (например, ABB AC 800M) и SCADA-системами (например, ABB Ability System 800xA). Операторы могут удаленно изменять заданные значения (setpoint), отслеживать исторические данные и диагностировать ошибки (например, обрыв кабеля к датчику) через центральный монитор, не выходя на производственный участок. Это сокращает время реакции на нештатные ситуации и улучшает контроль над процессом.
- Устойчивость к Электромагнитным Помехам: Класс EMC 3 у ABB UFC911B106 3BHE037864R0106 гарантирует точность измерений в средах с высоким уровнем помех — например, в энергетических объектах рядом с турбинами или трансформаторами контроллер не искажает сигналы от датчиков температуры, что критично для правильной регулировки параметров турбины. В отличие от контроллеров с низким классом EMC (1 или 2), ABB UFC911B106 3BHE037864R0106 не требует дополнительных экранирующих кабелей или фильтров, снижая затраты на установку.
- Простота Настройки и Обслуживания: Локальный LCD-дисплей и кнопочный интерфейс у ABB UFC911B106 3BHE037864R0106 позволяют операторам настраивать параметры (setpoint, PID-коэффициенты) и отображать текущие значения без подключения к внешнему ПО. Встроенное логирование событий хранит данные о последних 10 000 операциях, что облегчает анализ причин аварий (например, определить, когда произошел обрыв датчика) и упрощает техническое обслуживание.
Примеры применения в отраслях
Контроллер процессов ABB UFC911B106 3BHE037864R0106 широко используется в критических промышленных процессах:
- Энергетика (Атомная электростанция): Регулировка уровня воды в парогенераторах — Несколько ABB UFC911B106 3BHE037864R0106 установлены для контроля уровня воды в каждом парогенераторе. Контроллеры принимают сигналы от гидростатических датчиков (4–20 мА) и регулируют работу дозирующих насосов через аналоговые выходы. При снижении уровня ниже 20% от нормы PID-алгоритм увеличивает подачу воды, а при превышении 80% — уменьшает. Соответствие SIL 2 гарантирует, что при критическом падении уровня (ниже 10%) включается аварийная подача воды и сигнал передается в главную систему безопасности АЭС.
- Химическая промышленность (завод по производству полиэтилена): Контроль температуры и давления в реакторах — ABB UFC911B106 3BHE037864R0106 управляет температурой (200 ±2 °C) и давлением (8 ±0.1 МПа) в полимеризационном реакторе. Температура измеряется через датчик Pt100 (аналоговый вход), а давление — через давломер (4–20 мА). При отклонении температуры на >5 °C контроллер уменьшает подачу горячего теплоносителя через электроклапан (аналоговый выход), а при превышении давления — открывает клапан сброса. Данные о процессе передаются в SCADA ABB Ability через PROFIBUS DP для удаленного мониторинга.
- Нефтегазовая отрасль (нефтеперегонный завод): Регулировка расхода нефти в трубопроводах — ABB UFC911B106 3BHE037864R0106 контролирует расход нефти (100 ±5 м³/час) в трубопроводах между перегонными колоннами. Расход измеряется через расходомер Корниolis (4–20 мА), а контроллер регулирует положение электроклапана на выходе колонны. PID-алгоритм с высоким коэффициентом Kp обеспечивает быструю корректировку расхода при колебаниях давления в сети, предотвращая перегрузку насосов и нарушение режима перегонки. Класс EMC 3 гарантирует устойчивость работы рядом с высоковольтными оборудованием.
Сравнение с конкурентами
Сравним ABB UFC911B106 3BHE037864R0106 с аналогичными контроллерами процессов (Siemens S7-1200 CPU 1214C, Rockwell Allen-Bradley Micro850, Schneider Electric M340).
| Параметр | ABB UFC911B106 3BHE037864R0106 | Siemens S7-1200 CPU 1214C | Rockwell Micro850 |
|---|---|---|---|
| Точность измерения | ±0.1% (4–20 мА), ±0.05% (Pt100) | ±0.2% (4–20 мА), ±0.1% (Pt100) | ±0.2% (4–20 мА), ±0.15% (Pt100) |
| Класс безопасности | SIL 2 | SIL 1 | SIL 1 |
| Класс EMC | 3 | 2 | 2 |
| Поддерживаемые протоколы | Modbus RTU, PROFIBUS DP | PROFINET, Modbus TCP | Ethernet/IP, Modbus RTU |
| Температурный диапазон | -10 °C до +60 °C | 0 °C до +60 °C | 0 °C до +55 °C |
| MTBF | ≥250 000 часов | ≥200 000 часов | ≥180 000 часов |
ABB UFC911B106 3BHE037864R0106 выделяется более высокой точностью измерения, классом безопасности SIL 2 и устойчивостью к электромагнитным помехам (EMC 3), что делает его предпочтительным для критических процессов с высоким риском аварий. В отличие от Siemens S7-1200 и Rockwell Micro850 (SIL 1), он соответствует требованиям SIL 2, что необходимо для работы с опасными средами (газы, токсические вещества). Также ABB UFC911B106 3BHE037864R0106 имеет более широкий температурный диапазон, позволяя работать в условиях с низкими температурами (например, внешние установки на нефтегазовых месторождениях зимой).
Советы по выбору и предостережения
-
Советы по выбору:
- Для критических процессов с высоким риском аварий (химия, нефтегаз, атомная энергетика) — выбирайте ABB UFC911B106 3BHE037864R0106 с классом безопасности SIL 2, так как он соответствует строгим требованиям к надежности, в отличие от моделей SIL 1 (Siemens, Rockwell). Это гарантирует безопасность персонала и оборудования при аварийных ситуациях.
- Для средах с высоким уровнем электромагнитных помех (энергетика, тяжелая промышленность) — ABB UFC911B106 3BHE037864R0106 с классом EMC 3 подходит лучше, чем контроллеры EMC 2, так как он не требует дополнительных экранирующих мер и сохраняет точность измерений.
- Для интеграции с системами ABB (PLC AC 800M, SCADA Ability) — поддержка PROFIBUS DP у ABB UFC911B106 3BHE037864R0106 обеспечивает быструю и стабильную связь, в отличие от контроллеров с другими протоколами (например, Rockwell с Ethernet/IP), которые могут требовать шлюзов.
Детали по выбору доступны по ссылке: [ссылка на продукт ABB UFC911B106 3BHE037864R0106]. -
Предостережения:
- Правильно настройте PID-коэффициенты: Неправильные значения Kp, Ti, Td могут привести к колебаниям параметров (например, резкие подъемы и падения температуры) или нестабильной работе процесса. Перед запуском протестируйте коэффициенты в режиме “ручной”
