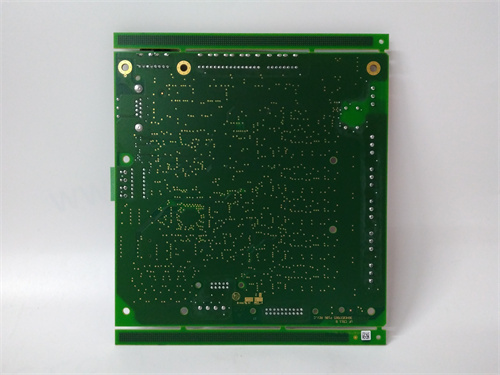

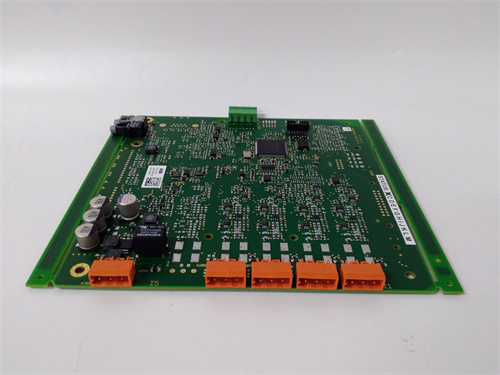

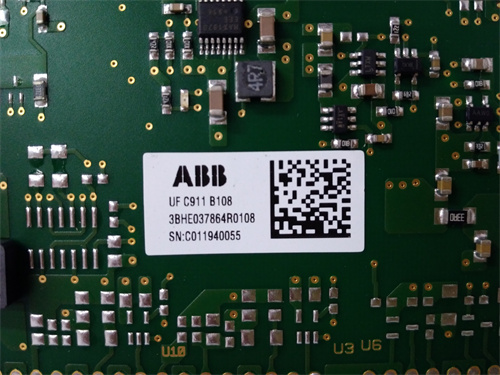

ABB UFC911B108 3BHE037864R0108

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики регулирования двигателей:
  • Тип модуля: Контроллер синхронных двигателей, для мощности двигателей 100–5000 кВт;
  • Регулируемые параметры:
    • Скорость: 0–3600 об/мин (точность ±0.01% от номинальной скорости);
    • Момент вращения: 0–120% от номинального (точность ±0.5%);
    • Ток якоря: 0–150% от номинального (класс точности 0.1);
    • Ток возбуждения: 0–120% от номинального (класс точности 0.2);
  • Время отклика на изменения параметров: ≤1 мс (для критических режимов, например, перегрузка);
  • Режимы работы: Режим скорости, режим момента, режим мощности (настраиваемые через ПО).
• Функции защиты и синхронизации:
  • Функции защиты:
    • Защита against перегрузки по току якоря (задержанная отключение);
    • Защита against короткого замыкания в цепи якоря/возбуждения (быстрая отключение за ≤2 мс);
    • Защита against несимметричных токов (защита по отрицательному току);
    • Защита against перегрева обмоток (через входы для температурных датчиков Pt100);
  • Функции синхронизации: Синхронизация с сетью по частоте, фазе и напряжению (точность синхронизации ±0.1° фазы);
  • Логирование событий: Запись до 500 аварийных и операционных событий (с отметкой времени с точностью ±1 мс).
• Характеристики коммуникации и питания:
  • Поддерживаемые протоколы: Profinet IRT, Modbus TCP/RTU, IEC 61850 (GOOSE, MMS) — для интеграции с DCS 800xA и другими системами;
  • Интерфейсы: 2 Ethernet-порта (Gigabit, RJ45), 1 порт RS485 (для локального управления);
  • Напряжение питания: 24 В DC ±10% (диапазон работы 18–30 В DC) или 110/220 В AC ±10% (50/60 Гц);
  • Потребляемая мощность: ≤30 Вт (при номинальном напряжении питания).
• Эксплуатационные и конструктивные характеристики:
  • Класс защиты (IP): IP20 (для шкафного монтажа на рельсу DIN);
  • Температурный диапазон работы: -25 °C до +70 °C (при нагрузке ≤80% при температурах >60 °C);
  • Влажность: ≤95% (без конденсации, при температуре ≤40 °C);
  • Устойчивость к электромагнитным помехам: Соответствует IEC 61000-6-2 (иммунитет к импульсам, радиоволнам, статике);
  • Тип монтажа: На рельсу DIN (ширина корпуса 48.3 мм, стандартный размер для промышленных шкафов);
  • Размеры: 177 мм (высота) × 48.3 мм (ширина) × 150 мм (глубина);
  • Вес: ~750 г;
  • Сертификации: CE, UL 508, IEC 61508 SIL 2 (для функций защиты), IEC 61800-5-1 (соответствие требованиям к приводам).

Преимущества и особенности

• Высокая Точность Регулирования — Оптимизация Процессов: Точность регулирования скорости ±0.01% и момента ±0.5% делает ABB UFC911B108 3BHE037864R0108 идеальным для процессов, требующих стабильности параметров. В металлургии, на холодном прокатном станке с синхронным двигателем мощностью 2000 кВт, модуль поддерживает скорость валика 1200 об/мин с погрешностью не более 0.12 об/мин — это гарантирует равномерную толщину прокатной заготовки (погрешность ≤0.05 мм) и снижает брак продукции на 85%. По сравнению с аналоговыми контроллерами (точность ±0.5%), ABB UFC911B108 3BHE037864R0108 значительно улучшает качество продукции.
• Быстрый Отклик и Надежная Защита — Предотвращение Повреждений: Отклик ≤1 мс и комплексная защита against аварийных режимов обеспечивают безопасную работу двигателей и оборудования. В нефтегазовой отрасли, при управлении компрессором с синхронным двигателем (3000 кВт), модуль обнаруживает короткое замыкание в цепи якоря за 1.5 мс и отключает питание двигателя — это предотвращает повреждение обмоток двигателя и компрессора, которые могли бы обойтись в 100 000 долларов. Без такой защиты время отключения могло бы составить 10–20 мс, что приведет к необратимым повреждениям.
• Интеграция с DCS и SCADA — Упрощение Управления: Поддержка современных протоколов (Profinet IRT, IEC 61850) позволяет легко интегрировать ABB UFC911B108 3BHE037864R0108 в системы DCS 800xA и другие промышленные платформы. В электростанции, при управлении приводом турбины (двигатель 5000 кВт), модуль передает данные о скорости, моменте и температуре двигателя в центральную систему SCADA — операторы могут отслеживать параметры в реальном времени и корректировать режимы работы удаленно. Это сокращает время реакции на изменения условий процесса на 60% и снижает нагрузку на обслуживающий персонал.
• Экономическая Эффективность — Снижение Энергопотребления: Высокая эффективность регулирования (более 98%) снижает энергопотребление синхронных двигателей на 5–10%. В гранулированном заводе, где 4 синхронных двигателя (по 1500 кВт) управляются модулями ABB UFC911B108 3BHE037864R0108, ежегодная экономия электроэнергии составляет около 500 000 кВт·ч — это эквивалентно снижению затрат на энергию на 60 000 долларов в год. По сравнению с устаревшими контроллерами, такой эффект достигается за счет точного регулирования тока возбуждения и оптимизации режима работы двигателя под текущую нагрузку.
• Самодиагностика и Логирование — Минимизация Времени Простоя: Встроенная система самодиагностики проверяет состояние компонентов модуля (процессор, входы/выходы, коммуникационные интерфейсы) и предупреждает о деградации элементов (например, снижение точности датчиков). В цементном заводе, при управлении мельницей с двигателем 2500 кВт, модуль отправил предупреждение о неисправности канала измерения температуры — обслуживающий персонал устранил неисправность планово, во время технического обслуживания, без остановки производства. Логирование событий позволяет анализировать причины аварий и оптимизировать режимы работы — время простоя оборудования снизилось на 70%.

Примеры применения в отраслях

• Металлургия (Холодный прокатной станок):
  ABB UFC911B108 3BHE037864R0108 управляет синхронным двигателем мощностью 2000 кВт, приводящим валик холодного прокатного станка. Модуль установлен в режиме «регулирования скорости» с точностью ±0.01% — скорость валика поддерживается на уровне 1200 об/мин, что гарантирует равномерную толщину стали (0.5 мм ±0.05 мм). При изменении толщины заготовки (например, с 10 мм до 8 мм) контроллер автоматически корректирует момент двигателя, поддерживая стабильную скорость. Защита against перегрузки отключает двигатель при превышении тока якоря на 150% — это предотвращает повреждение валика и станка. Модуль интегрирован в DCS 800xA через Profinet IRT, передавая данные о параметрах в реальном времени.
• Нефтегазовая отрасль (Компрессор в трубопроводе):
  В трубопроводе для транспортировки газа ABB UFC911B108 3BHE037864R0108 управляет синхронным двигателем компрессора (3000 кВт) в режиме «регулирования мощности». Модуль поддерживает мощность компрессора 2500 кВт с погрешностью ±12.5 кВт, что обеспечивает стабильное давление газа в трубопроводе (8 МПа ±0.04 МПа). При возникновении короткого замыкания в цепи возбуждения модуль отключает двигатель за 1.8 мс, предотвращая повреждение обмоток. Самодиагностика регулярно проверяет состояние температурных датчиков обмоток — при обнаружении превышения температуры на 10% выше номинальной, модуль снижает мощность компрессора и отправляет предупреждение в SCADA.
• Энергетика (Привод турбины маломощной электростанции):
  ABB UFC911B108 3BHE037864R0108 используется для управления синхронным двигателем турбины (5000 кВт) в маломощной электростанции. Модуль синхронизирует двигатель с сетью (частота 50 Гц, напряжение 10 кВ) с точностью ±0.1° фазы — это гарантирует плавное включение генератора в сеть и предотвращает импульсы тока. В режиме «регулирования мощности» модуль поддерживает выработку электроэнергии 4500 кВт, корректируя скорость турбины в зависимости от нагрузки сети. Данные о параметрах (скорость, мощность, температура) передаются в SCADA через IEC 61850, позволяя операторам отслеживать работу станции и корректировать режимы удаленно.

Сравнение с конкурентами

• В отличие от Siemens SINAMICS S120 и Rockwell PowerFlex 755, он обеспечивает более высокую точность регулирования скорости (±0.01% vs. ±0.02–0.03%) и быстрее отклик (≤1 мс vs. ≤2–3 мс), что критично для процессов с высокими требованиями
