Описание

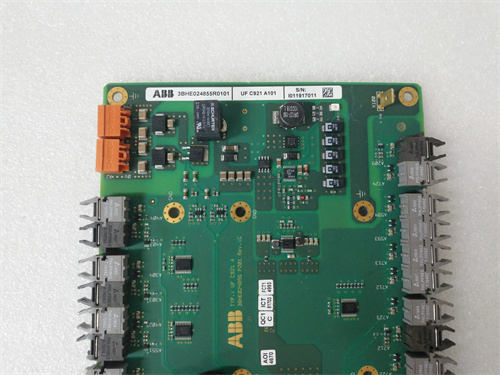

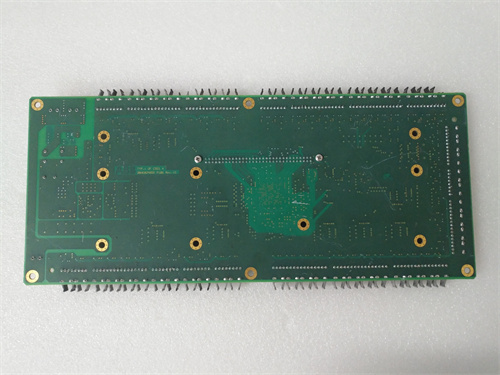

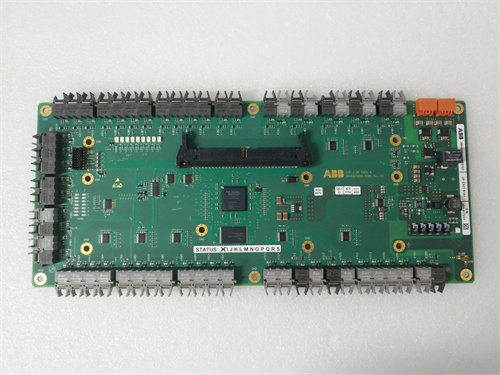

Общие сведения о продукте ABB UFC921A 3BHE024856P201
Первым и ключевым моментом является то, что ABB UFC921A 3BHE024856P201 — это специализированный модуль управления и защиты для силовых трансформаторов и высоковольтных электроустановок, разработанный компанией ABB. Он отвечает за мониторинг критических параметров (температура масла, ток нагрузки, напряжение, уровень влажности) и активизацию защитных механизмов (отключение питания при перегреве, блокировка при нестабильном напряжении), обеспечивая безопасность и долговечность трансформаторов — ключевых компонентов энергетических систем. Детальную информацию о технических характеристиках, алгоритмах защиты и условиях интеграции ABB UFC921A 3BHE024856P201 можно найти по официальной ссылке продукта: [ссылка на ABB UFC921A 3BHE024856P201]. Именно благодаря высокой точности измерений, устойчивости к электромагнитным помехам и полной совместимости с системами энергоменеджмента ABB ABB UFC921A 3BHE024856P201 стал востребованным в электростанциях (ТЭЦ, ГЭС), распределительных сетях электроэнергии, металлургических и химических заводах — где отбой трансформатора может привести к остановке всего производства или отключению электроэнергии для крупных территорий.
Технические параметры ABB UFC921A 3BHE024856P201
Параметры ABB UFC921A 3BHE024856P201 отвечают строгим стандартам энергетической безопасности и надежности, обеспечивая стабильную работу даже в условиях высоких напряжений и сильных электромагнитных помех:
- Тип модуля: Модуль управления и защиты трансформаторов с встроенными алгоритмами защиты и логированием, предназначенный для монтажа в шкафах управления высоковольтными электроустановками.
- Поддерживаемые параметры мониторинга:
- Электрические параметры: Ток нагрузки (до 6300 А), напряжение (до 72,5 кВ), мощность активная/реактивная (до 250 МВт/МВар) — измеряются с точностью ±0,2% FS.
- Температурные параметры: Температура масла трансформатора (-40 °C до +120 °C), температура обмоток (до +150 °C) — через подключение термокопелей или Pt100 датчиков.
- Параметры состояния: Уровень масла в трансформаторе (0–100%), влажность в обмотках (0–100% RH), давление газа в буферном резервуаре (0–1,5 МПа).
- Алгоритмы защиты:
- Основные алгоритмы: Защита от перегрева (отключение при температуре масла >110 °C), защита от короткого замыкания (срабатывание при токе >10 раз номинального), защита от несимметрии фаз (отключение при разнице токов между фазами >15%), защита от низкого уровня масла.
- Дополнительные алгоритмы: Защита от перенапряжения (±10% от номинального), защита от продольных токов (в трансформаторах с обмоткой поΔ), предупреждение о высокой влажности (активация системы осушки при RH > 80%).
- Интерфейсы:
- Сетевые интерфейсы: Ethernet (Modbus TCP, IEC 61850 MMS) — для связи с системами SCADA ABB System 800xA и энергоменеджмента.
- Интерфейсы с датчиками: 8 аналоговых входов (4–20 мА DC) для подключения термокопелей, датчиков давления и уровня; 4 цифровых входа (24 В DC) для сигналов аварийных кнопок.
- Выходы для защиты: 4 релейные выходы (НО, контактная мощность 250 В AC/5 А) — для управления выключателями высокого напряжения и сигнальными лампами.
- Питание:
- Входное напряжение: 110–230 В AC/DC ±10% — универсальное питание, совместимое с большинством энергетических систем.
- Потребляемая мощность: ≤15 Вт — низкое энергопотребление, не увеличивает нагрузку на систему электроснабжения.
- Температурный диапазон эксплуатации: -25 °C до +70 °C — позволяет использовать ABB UFC921A 3BHE024856P201 в открытом воздухе (например, на площадках трансформаторов) и тепловых условиях.
- Защита от помех и повреждений:
- ЭМС-защита по стандартам EN 61000-6-2 (класс 3) и EN 61000-6-4 — блокирует помехи от высоковольтных линий и силовых инверторов.
- Изоляционная прочность: 2500 В RMS между сигнальными цепями и землей — защищает модуль от перепадов напряжения и замыканий на землю.
- Защита от электростатического разряда (ESD): Класс 4 (±15 кВ) — устойчивость к разрядам в сухих условиях энергетических площадок.
- Степень защиты: IP40 (для монтажа в шкафах с естественной вентиляцией) — предотвращает попадание пыли и капель воды (вертикальное падение) в внутренние компоненты.
- Сертификации: Соответствует стандартам IEC 61850 (коммуникация в энергетических системах), IEC 60255 (измерительные и защитные устройства), EN 60076 (трансформаторы) — допущен к использованию в европейских и российских энергетических сетях.
Преимущества и особенности ABB UFC921A 3BHE024856P201
Основные преимущества ABB UFC921A 3BHE024856P201 заключаются в его специализации на трансформаторах, высокой надежности и интеграции с системами энергоменеджмента — именно эти характеристики отличают его от универсальных защитных модулей:
- Специализированные алгоритмы защиты трансформаторов: ABB UFC921A 3BHE024856P201 оснащен алгоритмами, оптимизированными под особенности трансформаторов — например, адаптивная защита от перегрева, которая учитывает время нагрева масла и не срабатывает при кратковременных пиковых нагрузках (например, пик потребления электроэнергии в вечерние часы). Это предотвращает неоправданные остановки и повышает надежность энергоснабжения.
- Высокая точность измерений: Точность ±0,2% FS для электрических параметров и ±0,1 °C для температуры в ABB UFC921A 3BHE024856P201 позволяет операторам детально отслеживать состояние трансформатора — например, выявлять небольшие утечки энергии (из-за износа изоляции) или неравномерную нагрузку фаз, которые могут привести к полному отказу с течением времени.
- Полная интеграция с системами ABB: ABB UFC921A 3BHE024856P201 автоматически синхронизируется с системами SCADA ABB System 800xA и энергоменеджмента ABB Ability™ Energy and Asset Manager. Данные о температуре, токе и состоянии защиты передаются в реальном времени, а операторы могут дистанционно настраивать параметры защиты или запускать диагностику — это сокращает время простоя при обслуживании.
- Детальное логирование и прогнозирование отказов: Модуль ABB UFC921A 3BHE024856P201 логирует все события (время срабатывания защиты, изменения параметров, ошибки) с частотой 1 кГц и хранит архивные данные до 2 лет. Благодаря встроенному алгоритму прогнозирования он может предупредить возможный отказ (например, снижение уровня масла или рост влажности) за 2–4 недели, позволяя устранить проблему до остановки трансформатора.
- Устойчивость к высоковольтным помехам: Конструкция ABB UFC921A 3BHE024856P201 включает в себя экранированные сигнальные цепи и дублированные питательные линии, что гарантирует работу даже вблизи высоковольтных линий (до 72,5 кВ) и при сильных электромагнитных помехах от трансформаторов или инверторов.
Примеры применения ABB UFC921A 3BHE024856P201 в отраслях
ABB UFC921A 3BHE024856P201 широко используется в отраслях, где требуется безопасное управление высоковольтными трансформаторами:
- Энергетика: В теплоэлектростанции (ТЭЦ) ABB UFC921A 3BHE024856P201 управляет трансформатором мощностью 100 МВА, который преобразует напряжение от турбины (10 кВ) до распределительного уровня (110 кВ). Модуль мониторит температуру масла (через Pt100 датчик) и ток нагрузки — при превышении температуры >110 °C он активирует вентиляторы охлаждения, а при достижении 120 °C отключает трансформатор от питания. Данные передаются в SCADA System 800xA, позволяя операторам оптимизировать нагрузку.
- Металлургия: На металлургическом заводе ABB UFC921A 3BHE024856P201 защищает трансформатор, питающий электродвигатели рольгангов (мощность 50 МВА). Модуль обнаруживает несимметрию фаз (разница токов >15%) при повреждении одной из обмоток и быстро отключает трансформатор, предотвращая распространение повреждений на двигатели рольгангов и остановку прокатного процесса.
- Химическая промышленность: На химическом заводе ABB UFC921A 3BHE024856P201 контролирует трансформатор, питающий электролизеры для производства хлора (мощность 30 МВА). Модуль мониторит влажность в обмотках — при превышении RH > 80% он активирует систему осушки и отправляет предупреждение в контроллер. Это предотвращает короткое замыкание в обмотках и остановку критического процесса.
- Распределение электроэнергии: В распределительной сети ABB UFC921A 3BHE024856P201 управляет трансформатором на подстанции (мощность 20 МВА), подающим электроэнергию жилому району. Модуль защищает трансформатор от короткого замыкания в распределительных линиях — при срабатывании он отключает поврежденную линию, но сохраняет питание остальных районов, минимизируя количество отключенных потребителей.
Сравнение ABB UFC921A 3BHE024856P201 с конкурентами
Для понимания преимуществ ABB UFC921A 3BHE024856P201 сравним его с аналогичным модулем защиты трансформаторов Siemens 7UT612:
| Параметр | ABB UFC921A 3BHE024856P201 | Siemens 7UT612 |
|---|---|---|
| Точность измерения токов/напряжений | ±0,2% FS | ±0,5% FS |
| Длительность логирования данных | До 2 лет | До 1 год |
| Поддержка протокола IEC 61850 | Да (MMS, GOOSE) | Да (MMS) |
| Алгоритм прогнозирования отказов | Да (предупреждение за 2–4 недели) | Нет (только логирование) |
| Совместимость с системами ABB | Полная (System 800xA, Ability™) | Ограниченная (требует шлюза) |
Из сравнения видно, что ABB UFC921A 3BHE024856P201 превосходит конкурента по точности измерений, длительности логирования, функционалу прогнозирования отказов и интеграции с экосистемой ABB — это делает его более надежным выбором для критических энергетических систем.
Советы по выбору и мерам предосторожности для ABB UFC921A 3BHE024856P201
Советы по выбору
- Определите параметры трансформатора: Выбирайте ABB UFC921A 3BHE024856P201 для трансформаторов мощностью до 250 МВА и напряжением до 72,5 кВ (стандарт для большинства промышленных и энергетических трансформаторов). Для более мощных трансформаторов (>250 МВА) используйте расширенную модель ABB UFC922A 3BHE024857P201.
- Рассмотрите условия эксплуатации: Для трансформаторов в открытом воздухе (например, на подстанциях) убедитесь в наличии дополнительной защиты IP54 (опционально), так как стандартная степень защиты IP40 не защищает от сильного дождя. Для трансформаторов в тепловых цехах (температура >40 °C) дополнительно установите систему принудительной вентиляции шкафа с модулем.
- Проверьте совместимость с SCADA: Если ваша система использует SCADA ABB System 800xA, ABB UFC921A 3BHE024856P201 подходит без дополнительных адаптеров. Для систем других производителей (например, Siemens WinCC) требуется шлюз с поддержкой Modbus TCP.
Меры предосторожности
- Монтаж: Монтируйте ABB UFC921A 3BHE024856P201 строго согласно руководству пользователя (доступному по ссылке: [ссылка на ABB UFC921A 3BHE024856P201]): размещайте шкаф с модулем на расстоянии не менее 2 м от высоковольтных компонентов, используйте экранированные кабели для подключения датчиков (длина не более 50 м) и соблюдайте схему заземления (по стандарту IEC 60364).
- Тестирование: Перед запуском проведите комплексное тестирование:
- Имитируйте нештатные режимы (перегрев, короткое замыкание) с помощью тестового генератора сигналов — убедитесь, что модуль срабатывает за указанное время (≤100 мс для короткого замыкания).
- Проверьте связь с SCADA — убедитесь, что все параметры передаются без задержек и искажений.
- Обслуживание: Проводите полугодовое обслуживание:
- Калибруйте аналоговые входы с помощью эталонного оборудования (класс точности 0,01%).
- Проверьте состояние релей
