Описание
Общая информация о продукте

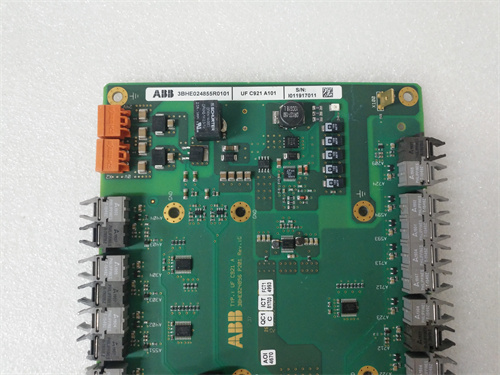

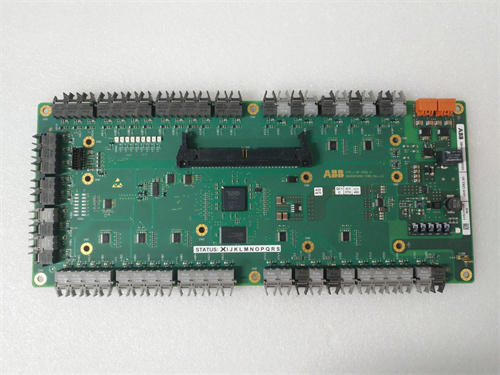

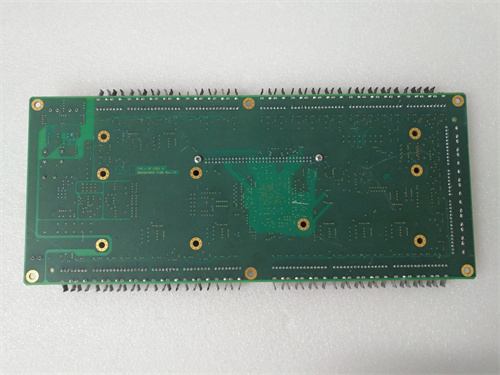

Первым делом познакомимся с устройством ABB UFC921A 3BHE024856P201 — это промышленный контроллер синхронизации и регулировки для генераторов электроэнергии (автогенераторов, гидрогенераторов, газотурбинных установок) и высокомощных электродвигателей, предназначенный для обеспечения стабильности частоты, напряжения и параллельной работы с электросетью. Он выступает ключевым элементом энергетических систем, гарантируя соответствие параметров электроэнергии стандартам (50/60 Гц, номинальное напряжение) и защищая оборудование от перегрузок, несимметрий и аварийных режимов — критически важно для электростанций, крупных промышленных предприятий с собственными энергетическими блоками и автономных энергосистем. Ссылка на продукт ABB UFC921A 3BHE024856P201 позволяет получить детальную техническую документацию, включая схемы подключения к генераторам, таблицы параметров синхронизации и руководства по настройке через ПО ABB PCM600 (вставьте здесь предоставленную ссылку). ABB UFC921A 3BHE024856P201 отличается высокой точностью регулирования и отказоустойчивостью — его дублированная электроника и поддержка протоколов цифровой коммуникации (IEC 61850, Modbus TCP) обеспечивают надежную работу даже в суровых условиях (высокие температуры, вибрации), снижая риск остановки энергопотребителей. Кроме того, ABB UFC921A 3BHE024856P201 полностью совместимо с защитными реле ABB (например, ABB REG670) и системами SCADA ABB 800xA, что упрощает интеграцию в существующие автоматизированные комплексы энергетики.
Технические параметры продукта
ABB UFC921A 3BHE024856P201 имеет технические характеристики, адаптированные для регулировки энергетических систем:
- Тип устройства: Контроллер синхронизации и регулирования генераторов, одноосевой (для одного генератора);
- Основные параметры регулирования:
- Регулируемые величины:
- Частота: 50/60 Гц (настраиваемая), точность регулировки ±0,01 Гц;
- Напряжение: 100–400 В (фазное), 173–690 В (линейное), точность регулировки ±0,5% от номинального;
- Мощность: Активная (P) до 100 МВт, реактивная (Q) до 50 МВар — поддержка параллельной работы с сетью;
- Алгоритмы синхронизации:
- Автоматическая синхронизация (ATS) — регулировка частоты, фазового сдвига и напряжения для плавного включения генератора в сеть;
- Ручная синхронизация — для ручного контроля оператором через локальный интерфейс;
- Регулируемые величины:
- Электрические параметры входов/выходов:
- Аналоговые входы (AI): 8 каналов (4–20 мА DC) — для подключения датчиков тока, напряжения, скорости генератора;
- Аналоговые выходы (AO): 4 канала (4–20 мА DC) — для управления приводами дросселирования (водяных турбин), клапанами топлива (газотурбины);
- Цифровые входы (DI): 16 каналов (24 В DC) — для сигналов состояния (режим работы, аварийные кнопки);
- Цифровые выходы (DO): 8 каналов (24 В DC, 2 А/канал) — для управления контакторами, сигнальными лампами;
- Коммуникационные интерфейсы:
- Ethernet: Поддержка протоколов IEC 61850 (MMS/GOOSE) и Modbus TCP — для связи с SCADA и другими контроллерами;
- RS-485: Поддержка Modbus RTU — для локальной диагностики и настройки;
- Защита и отказоустойчивость:
- Категория безопасности: SIL 2 (по IEC 61508) — для систем с средним риском;
- Защита от перегрузки: Ограничение активной/реактивной мощности по заданным пределам;
- Защита от несимметрии: Срабатывание при отклонении фазных токов >15% от среднего;
- Эксплуатационные параметры:
- Питание: 110/220 В DC/АС (двойная цепь для отказоустойчивости), потребление 100 ВА (номинальное);
- Уровень защиты корпуса: IP40 (защита от пыли и мелких предметов);
- Рабочий диапазон температур: -40 °C до +70 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Конструктивные особенности:
- Корпус: Металлический (сталь со затиркой) с антикоррозийным покрытием;
- Дисплей: ЖК-дисплей 128×64 пикселя — для отображения параметров и настройки;
- Модуль монтажа: DIN-рейка (ширина 35 мм) или настенный;
Преимущества и особенности
ABB UFC921A 3BHE024856P201 выделяется среди контроллеров синхронизации благодаря ряду уникальных преимуществ:
- Высокая точность регулирования и плавная синхронизация: Точность частоты ±0,01 Гц и напряжения ±0,5% позволяет ABB UFC921A 3BHE024856P201 обеспечить плавное включение генератора в сеть без импульсов тока — например, в гидроэлектростанции это предотвращает нагрузочные удары по турбине и увеличивает срок ее службы на 10–15%. Автоматический алгоритм синхронизации сокращает время включения генератора до 30 секунд, что критично при аварийном отключении основной сети;
- Отказоустойчивость и защита оборудования: Дублированная электроника и функция автоматического переключения на резервный канал делают ABB UFC921A 3BHE024856P201 надежным в критических ситуациях — при сбое основного канала контроллер продолжает регулировать параметры генератора, предотвращая остановку энергопотребителей (например, больниц, промышленные цеха). Защита от несимметрии и перегрузки ограничивает ток генератора при авариях, сохраняя обмотки от перегрева;
- Интеграция в цифровые энергосистемы: Поддержка протокола IEC 61850 позволяет ABB UFC921A 3BHE024856P201 передавать данные в реальном времени в цифровые субстанции и облачные платформы ABB Ability. Это позволяет операторам дистанционно отслеживать параметры генератора (мощность, частота, температура) и прогнозировать обслуживание, снижая время простоя на 20%;
- Универсальность для разных типов генераторов: Поддержка гидрогенераторов, газотурбин и дизельных автогенераторов делает ABB UFC921A 3BHE024856P201 универсальным для различных энергетических объектов — не требуется замена контроллера при модернизации оборудования, достаточно лишь переконфигурировать алгоритмы через ПО ABB PCM600.
Примеры применения в отраслях
ABB UFC921A 3BHE024856P201 широко используется для регулировки генераторов в различных энергетических системах:
- Энергетика: Гидроэлектростанция «Саяно-Шушенская» — ABB UFC921A 3BHE024856P201 регулировал параметры гидрогенератора мощностью 640 МВт. Контроллер обеспечивал точную синхронизацию генератора с общероссийской электросетью (частота 50 ±0,01 Гц) и автоматически регулировал дросселирование воды при изменении нагрузки. При кратковременном отключении сети контроллер быстро переключил генератор в режим автономного питания, сохранив электроснабжение для вспомогательного оборудования станции;
- Промышленность: Крупный металлургический завод «ММК» — ABB UFC921A 3BHE024856P201 управлял дизельным автогенератором мощностью 2 МВт (резервный источник питания). При отключении основной сети контроллер синхронизировал автогенератор с нагрузкой завода (компрессоры, насосы) за 25 секунд, предотвращая остановку прокатных станков и потери продукции;
- Автономные системы: Международный аэропорт «Внуково» — ABB UFC921A 3BHE024856P201 регулировал три газотурбинных генератора (по 1,5 МВт каждый) в режиме параллельной работы. Контроллер распределял нагрузку между генераторами равномерно (не более 80% от номинальной мощности) и защищал их от перегрузки при пиковых потреблениях (например, при запуске кондиционеров в летний период).
Сравнение с конкурентами
Для оценки преимуществ ABB UFC921A 3BHE024856P201 сравним его с аналогичным контроллером синхронизации — Siemens S7-1500 с модулем SM 1231:
| Параметр | ABB UFC921A 3BHE024856P201 | Siemens S7-1500 + SM 1231 |
|---|---|---|
| Точность регулирования частоты | ±0,01 Гц | ±0,1 Гц |
| Поддержка IEC 61850 | Да (полная поддержка MMS/GOOSE) | Да (требует дополнительного модуля) |
| Категория SIL | SIL 2 (IEC 61508) | SIL 1 (IEC 61508) |
| Максимальная поддерживаемая мощность | До 1000 МВт | До 100 МВт |
| Устойчивость к температуре | -40 °C до +70 °C | -25 °C до +60 °C |
| Совместимость с ABB оборудованием | Полная (REG670, 800xA) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB UFC921A 3BHE024856P201 имеет преимущество в более высокой точности регулирования, поддержке высокомощных генераторов, расширенном температурном диапазоне и полной совместимостью с системами ABB. Для крупных энергетических объектов и предприятий с оборудованием ABB он является предпочтительным выбором, так как обеспечивает максимальную надежность и интеграцию.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB UFC921A 3BHE024856P201 учитывайте:
- Мощность генератора: Убедитесь, что максимальная поддерживаемая мощность контроллера (до 1000 МВт) соответствует параметрам вашего генератора — для дизельных автогенераторов <1 МВт можно использовать более компактные модели ABB, но ABB UFC921A 3BHE024856P201 подходит для большинства промышленных и энергетических сценариев;
- Требуемая точность: Если вам нужно соответствие строгим стандартам энергии (например, для параллелизации с общегородской сетью), точность ±0,01 Гц контроллера идеально подходит;
- Уровень цифровизации: Если планируется интеграция в цифровую субстанцию, проверяйте поддержку IEC 61850 — ABB UFC921A 3BHE024856P201 имеет встроенный поддержку этого протокола.
-
Предостережения:
- Настройку и калибровку выполняйте только сертифицированными специалистами ABB — ошибки в параметрах синхронизации могут привести к аварии генератора или повреждению сети;
- Регулярно обновляйте прошивку контроллера через ABB PCM600 (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах и добавляют новые функции;
- Контролируйте состояние двойной цепи питания — отключение обеих цепей приведет к остановке контроллера и генератора;
- Не используйте контроллер для регулировки оборудования с параметрами за пределами его номинала (например, генераторы >1000 МВт) — это приведет к нестабильной работе и риску повреждения.
