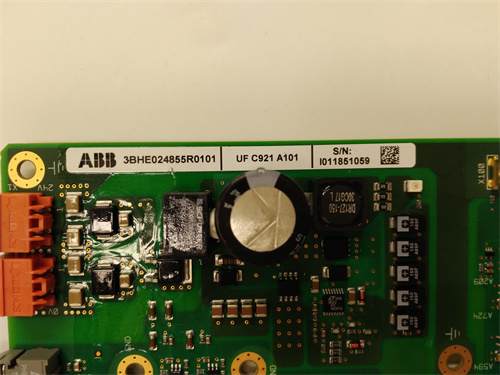

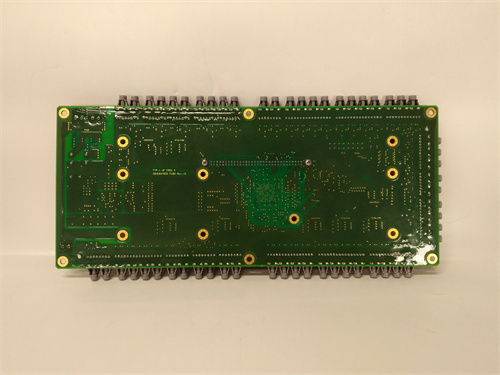

ABB UFC921A101 3BHE024855R0101 — изображение 2

ABB UFC921A101 3BHE024855R0101

Технические параметры ABB UFC921A101 3BHE024855R0101

Технические характеристики ABB UFC921A101 3BHE024855R0101 соответствуют стандартам IEC 60255 (контроллеры защиты), IEC 61508 (функциональная безопасность) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Контроллер защиты и мониторинга силовых систем, серии ABB Relion® UFC
Функции защиты	• Защита от короткого замыкания (прямое и обратное) • Защита от перегрузки (текущая и тепловая) • Защита от несимметричных режимов (неодинаковый ток по фазам) • Защита от низкого/высокого напряжения
Параметры измерения	• Типы параметров: Ток (I), напряжение (U), активная мощность (P), реактивная мощность (Q), частота (f) • Точность: Класс 0.5 для I и U, класс 1.0 для P и Q • Диапазон измерения: Ток 0–1000 А (через трансформаторы тока), напряжение 0–690 В (через трансформаторы напряжения)
Коммуникация	• Протоколы: Modbus RTU (RS485), IEC 61850 (Ethernet) • Интерфейсы: 1 порт RS485, 1 порт Ethernet (RJ45) • Скорость передачи: До 100 Mbit/s (Ethernet), до 115200 бит/с (RS485)
Безопасность и надежность	• Сертификация: IEC 61508 (SIL 2) • Изоляция: 2 kV АС между силовыми и сигнальными цепями • Защита от ЭМП: Соответствие EN 61000-6-2 (класс 3 для импульсных помех)
Эксплуатационные параметры	• Рабочая температура: -25 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты корпуса: IP42 (IEC 60529)
Конструктивные параметры	• Корпус: Металлический, настенный монтаж • Габариты (Ш×В×Г): 144 × 210 × 110 мм • Вес: ~1.8 кг • Питание: 24/48 В DC или 110/230 В АС (варианты исполнения)
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), IEC 61508 (SIL 2), RoHS.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB UFC921A101 3BHE024855R0101

Первым делом рассмотрим промышленный контроллер сигнализации и защиты для силовых систем — ABB UFC921A101 3BHE024855R0101, относящийся к серии ABB Relion® UFC (специализирующейся на компонентах для электроэнергетики, включая подстанции, промышленные сети и распределительные системы, где требуется высокоуровневая защита оборудования от перегрузок, коротких замыканий и аварийных режимов). Это устройство сочетает функции контроля, защиты и мониторинга силовых цепей, поддерживая измерение ключевых электрических параметров (ток, напряжение, мощность) и автоматическое срабатывание защитных механизмов при превышении допустимых значений. ABB UFC921A101 3BHE024855R0101 выделяется высокой точностью измерений (класс 0.5 для тока и напряжения), сертификацией на функциональную безопасность IEC 61508 (SIL 2), поддержкой промышленных коммуникационных протоколов (Modbus RTU, IEC 61850) и устойчивостью к экстремальным условиям (-25 °C – +70 °C), становясь ключевым элементом для предотвращения повреждений силового оборудования — например, защита трансформаторов в подстанциях, контроль генераторов на ТЭЦ или мониторинг распределительных сетей в промышленных объектах.

ABB UFC921A101 3BHE024855R0101 гарантирует надежную защиту и оперативный отклик даже в сложных режимах работы силовых систем: например, в средней напряжной подстанции (10 кВ) контроллер защищает 3 трансформатора распределения и мониторит параметры 6 силовых линий. При возникновении короткого замыкания на одной из линий (ток превышает номинальное значение в 10 раз) ABB UFC921A101 3BHE024855R0101 за 0.02 секунды регистрирует аномалию, измеряет точный ток и напряжение, и отправляет команду на отключение соответствующего выключателя — это предотвращает перегрев трансформатора и разрушение изоляции. Благодаря встроенному модулю мониторинга контроллер также собирает исторические данные о работе сети (например, частота переключений, пиковые токи) и передает их на верхнеуровневый системный контроллер через протокол IEC 61850, что позволяет операторам анализировать состояние сети и планировать техническое обслуживание. Особенно важно, что ABB UFC921A101 3BHE024855R0101 поддерживает настраиваемые алгоритмы защиты — инженеры могут адаптировать параметры срабатывания (например, установить задержку срабатывания для исключения ложных триггеров при кратковременных перегрузках) под конкретные условия эксплуатации сети.

Особенно стоит отметить, что ABB UFC921A101 3BHE024855R0101 поддерживает дистанционное управление и диагностику через специализированное ПО ABB PCM600: операторы могут через графический интерфейс отслеживать в реальном времени параметры сети, настраивать защитные алгоритмы, скачивать логи аварий и обновлять прошивку контроллера без физического доступа к устройству. Это критично для подстанций в труднодоступных местах, где личный доступ требует дополнительных ресурсов и времени. Также ABB UFC921A101 3BHE024855R0101 имеет прочную металлическую корпус (класс защиты IP42), защищающую внутреннюю электронику от пыли и влаги, что расширяет его область применения до открытых площадок подстанций. Полную информацию о ABB UFC921A101 3BHE024855R0101, включая руководства по настройке защиты, схемы подключения к силовым цепям и сертификаты, можно найти по ссылке: [ссылка на продукт ABB UFC921A101 3BHE024855R0101] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB UFC921A101 3BHE024855R0101

Параметр	Значение/Характеристика
Тип устройства	Контроллер защиты и мониторинга силовых систем, серии ABB Relion® UFC
Функции защиты	• Защита от короткого замыкания (прямое и обратное) • Защита от перегрузки (текущая и тепловая) • Защита от несимметричных режимов (неодинаковый ток по фазам) • Защита от низкого/высокого напряжения
Параметры измерения	• Типы параметров: Ток (I), напряжение (U), активная мощность (P), реактивная мощность (Q), частота (f) • Точность: Класс 0.5 для I и U, класс 1.0 для P и Q • Диапазон измерения: Ток 0–1000 А (через трансформаторы тока), напряжение 0–690 В (через трансформаторы напряжения)
Коммуникация	• Протоколы: Modbus RTU (RS485), IEC 61850 (Ethernet) • Интерфейсы: 1 порт RS485, 1 порт Ethernet (RJ45) • Скорость передачи: До 100 Mbit/s (Ethernet), до 115200 бит/с (RS485)
Безопасность и надежность	• Сертификация: IEC 61508 (SIL 2) • Изоляция: 2 kV АС между силовыми и сигнальными цепями • Защита от ЭМП: Соответствие EN 61000-6-2 (класс 3 для импульсных помех)
Эксплуатационные параметры	• Рабочая температура: -25 °C – +70 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты корпуса: IP42 (IEC 60529)
Конструктивные параметры	• Корпус: Металлический, настенный монтаж • Габариты (Ш×В×Г): 144 × 210 × 110 мм • Вес: ~1.8 кг • Питание: 24/48 В DC или 110/230 В АС (варианты исполнения)
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), IEC 61508 (SIL 2), RoHS.

Преимущества и особенности ABB UFC921A101 3BHE024855R0101

Комплексная защита и высокая точность

Сочетание нескольких защитных функций (от короткого замыкания, перегрузки, несимметрии) и точность измерений класса 0.5 делает ABB UFC921A101 3BHE024855R0101 универсальным решением для различных силовых систем. В отличие от специализированных защитных реле (например, только для перегрузки), контроллер обеспечивает комплексную безопасность, снижая количество устройств в схеме и упрощая монтаж.
Совместимость с современными коммуникационными протоколами

Поддержка IEC 61850 (стандарт для цифровых подстанций) и Modbus RTU позволяет интегрировать ABB UFC921A101 3BHE024855R0101 в современные автоматизированные системы управления (SCADA). Это обеспечивает передачу данных в реальном времени, дистанционное управление и интеграцию с другими компонентами сети (например, выключатели, контроллеры трансформаторов).
Дistanционное управление и диагностика

Возможность настройки и мониторинга через ПО ABB PCM600 упрощает обслуживание ABB UFC921A101 3BHE024855R0101, особенно для подстанций в удаленных районах. Операторы могут быстро исправить конфигурацию, скачивать логи аварий и обновлять прошивку, сокращая время простоя и стоимость обслуживания.
Устойчивость к экстремальным условиям

Широкий диапазон рабочих температур (-25 °C – +70 °C) и класс защиты IP42 делают контроллер подходящим для эксплуатации в суровых средах — от холодных подстанций в северных регионах до жарких открытых площадок. Защита от электромагнитных помех гарантирует стабильную работу даже вблизи силовых устройств (например, трансформаторы, генераторы).

Примеры применения ABB UFC921A101 3BHE024855R0101

Электроэнергетика: Защита трансформаторов в подстанциях

В 10 кВ подстанции ABB UFC921A101 3BHE024855R0101 защищает 2 трансформатора (мощность 1 МВА каждый) от коротких замыканий и перегрузок. При превышении тока трансформатора на 150% номинального контроллер активирует тепловую защиту: сначала отправляет предупреждение на SCADA-систему, а при дальнейшем росте тока — команду на отключение выключателя. Благодаря логированию данных операторы могут анализировать причину перегрузки (например, пиковое потребление электроэнергии) и принимать меры по оптимизации сети.
Промышленность: Мониторинг силовых сетей на ТЭЦ

На ТЭЦ с мощностью 500 МВт ABB UFC921A101 3BHE024855R0101 мониторит параметры 4 силовых линий, подающих электроэнергию от генераторов к распределительной сети. Контроллер измеряет активную мощность, частоту и напряжение, передавая данные на центральный SCADA через протокол IEC 61850. При падении частоты ниже 49.5 Гц (норма 50 Гц) ABB UFC921A101 3BHE024855R0101 сигнализирует об аварийном режиме, и операторы регулируют нагрузку на генераторы, предотвращая отключение сети.
Коммерческая инфраструктура: Защита распределительных панелей в торговых центрах

В крупном торговом центре ABB UFC921A101 3BHE024855R0101 защищает распределительные панели, питая системы освещения, кондиционирования и оборудование магазинов. При коротком замыкании в цепи освещения контроллер быстро отключает поврежденную ветвь (за 0.03 секунды), предотвращая пожар и сохраняя подачу электроэнергии на критические системы (например, системы безопасности, лифты).

Сравнение с конкурентами

Сравним ABB UFC921A101 3BHE024855R0101 с контроллерами защиты Siemens 7SJ80 и Schneider Sepam S40:

Параметр	ABB UFC921A101 3BHE024855R0101	Siemens 7SJ80	Schneider Sepam S40
Точность измерений	Класс 0.5 (I/U), 1.0 (P/Q)	Класс 0.5 (I/U), 1.0 (P/Q)	Класс 0.5 (I/U), 1.0 (P/Q)
Сертификация SIL	SIL 2 (IEC 61508)	SIL 2 (IEC 61508)	SIL 2 (IEC 61508)
Протоколы коммуникации	Modbus RTU, IEC 61850	Modbus RTU, IEC 61850	Modbus RTU, DNP3
Диапазон температур	-25 °C – +70 °C	-20 °C – +60 °C	-25 °C – +70 °C
Класс защиты корпуса	IP42	IP40	IP42
Стоимость (примерная)	Средняя	Высокая	Средняя

Вывод: ABB UFC921A101 3BHE024855R0101 является компетитивным решением сбалансированного сочетания функциональности, надежности и стоимости. По сравнению с Siemens 7SJ80 он предлагает более широкий диапазон рабочих температур и аналогичную точность; по сравнению с Schneider Sepam S40 — поддержку современного протокола IEC 61850, что важно для цифровых подстанций. Это делает его предпочтительным выбором для электроэнергетики и промышленных объектов, требующих комплексной защиты и интеграции в современные автоматизированные системы.
