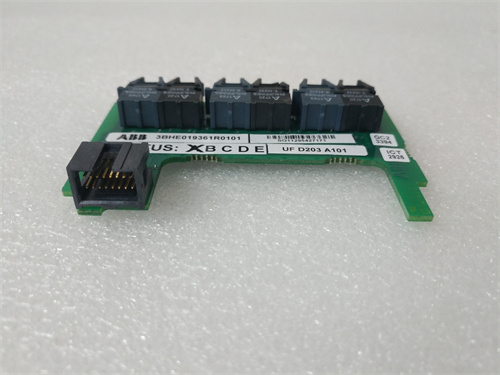

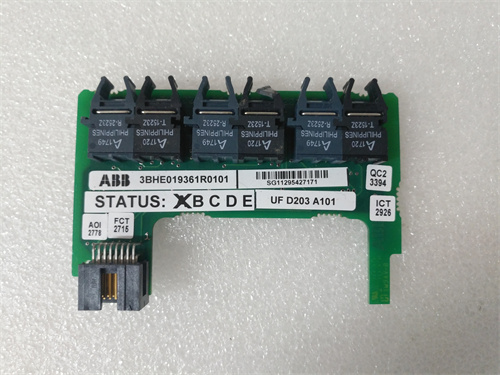

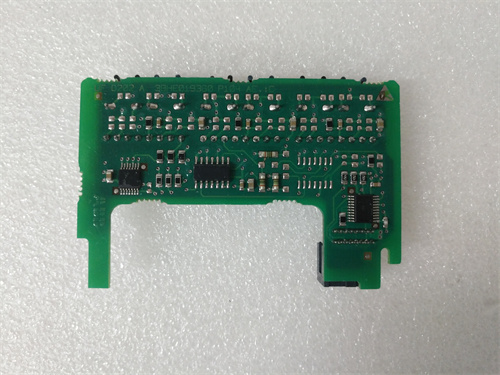

Общая информация о продукте ABB UFD203A101 3BHE019361R0101
ABB UFD203A101 3BHE019361R0101 — это промышленный модуль питания и фильтрации низковольтного класса, разработанный для стабильного питания и защиты чувствительных электроники автоматизированных систем (например, контроллеров ABB AC 800M, панелей оператора, датчиков). Он сочетает в себе две ключевые функции: регулируемое источник питания (подача стабильного напряжения 24 В DC) и электромагнитный фильтр (уменьшение помех от сети электроснабжения), что гарантирует надежную работу подключенного оборудования даже в условиях нестабильной сети или высоких электромагнитных помех (EMI).
Благодаря высокой эффективности (КПД ≥88% при номинальной нагрузке) ABB UFD203A101 3BHE019361R0101 минимизирует энергопотребление и нагрев, что важно для длительной эксплуатации в замкнутых электрощитах. Модуль поддерживает широкий диапазон входного напряжения (85–264 В AC), что позволяет использовать его в сетях с перепадами напряжения (например, в промышленных зонах или регионах с нестабильным электроснабжением). ABB UFD203A101 3BHE019361R0101 оснащен системами защиты от перегрузки, короткого замыкания и переvoltaжа, а также световыми индикаторами состояния (зеленый — нормальная работа, красный — авария). Устройство имеет компактную конструкцию для монтажа на DIN-рейку и полностью соответствует стандартам EN 61558-2-1 и IEC 61000-6-2, гарантируя безопасность и совместимость с большинством промышленных устройств. Полная информация о ABB UFD203A101 3BHE019361R0101 доступна на официальном ресурсе: [ссылка на ABB UFD203A101 3BHE019361R0101](здесь будет предоставлен ваша ссылка).
Технические параметры ABB UFD203A101 3BHE019361R0101
Модуль питания и фильтрации ABB UFD203A101 3BHE019361R0101 характеризуется следующими ключевыми параметрами:
- Тип устройства: Модуль питания с встроенным электромагнитным фильтром (низковольтный, однофазный).
Параметры входного и выходного напряжения
- Диапазон входного напряжения: 85–264 В AC (однофазное);
- Частота входного напряжения: 47–63 Гц (автоматическое адаптирование);
- Выходное напряжение: 24 В DC (стабильность ±0,5% при перегрузке 10–100%);
- Максимальный выходной ток: 10 А (номинальный) / 12 А (кратковременный, до 5 с);
- Мощность выхода: 240 Вт (при 24 В DC, 10 А);
- Рipple и шум на выходе: ≤50 мВpp (после фильтрации) — критично для чувствительных электроники.
Параметры фильтрации и защиты
- Тип фильтра: Электромагнитный фильтр EMI/RFI (класс B по стандарту EN 55011);
- Уровень подавления помех:
- На низких частотах (50–60 Гц): ≥40 дБ;
- На высоких частотах (100 кГц–30 МГц): ≥60 дБ;
- Системы защиты:
- Защита от перегрузки (токовая защита, автоматическое восстановление после устранения перегрузки);
- Защита от короткого замыкания (шунтирующий контакт, блокировка выхода);
- Защита от переvoltaжа входа (выключение при U_in >270 В AC);
- Защита от перегрева (термистор PTC, отключение при температуре >85 °C).
Конструктивные и эксплуатационные параметры
- Монтаж: На DIN-рейку (ширина 35 мм, стандарт EN 60715);
- Габариты: Ширина — 45 мм, высота — 125 мм, глубина — 115 мм;
- Вес: ≈650 г;
- Материал корпуса: Пластик класса UL 94 V0 (негорючее, устойчивое к химическим реагентам);
- Степень защиты: IP20 (защита от пальцев и крупных частиц, не предназначен для влажных сред);
- Температурный диапазон работы: -20 °C до +70 °C (при естественной конвекции);
- Индикаторы: 2 светодиода (LED):
- Зеленый — нормальная работа (выходное напряжение стабильно);
- Красный — авария (перегрузка, короткое замыкание, переvoltaжа).
Преимущества и особенности ABB UFD203A101 3BHE019361R0101
ABB UFD203A101 3BHE019361R0101 выделяется среди аналогичных модулей питания благодаря следующим преимуществам:
- Совмещение питания и фильтрации: Интеграция источника питания и EMI-фильтра в одном корпусе экономит место в электрошите и избавляет от необходимости использования отдельных фильтров — снижает затраты на установку и обслуживание.
- Широкий диапазон входного напряжения: Поддержка 85–264 В AC позволяет использовать ABB UFD203A101 3BHE019361R0101 в сетях с перепадами напряжения (например, в развивающихся регионах или промышленных зонах с перегрузкой сети) без потери стабильности выходного напряжения.
- Высокая эффективность и низкие потери: КПД ≥88% минимизирует энергопотребление и нагрев модуля, что увеличивает срок его службы и позволяет эксплуатировать в замкнутых электрощитах без дополнительной вентиляции.
- Комплексная защита: Многоуровневая защита от перегрузки, короткого замыкания и переvoltaжа гарантирует безопасность подключенного оборудования (например, контроллеров, датчиков) и предотвращает его повреждение при аварийных ситуациях.
- Надежность в агрессивных условиях: Устойчивость к электромагнитным помехам (класс B) и широкий температурный диапазон (-20 °C до +70 °C) делают модуль подходящим для использования в промышленных средах с высоким уровнем помех (например, металлургические цеха, энергетические объекты).
Примеры применения ABB UFD203A101 3BHE019361R0101
ABB UFD203A101 3BHE019361R0101 широко используется для питания и защиты промышленной электроники, в том числе в следующих сценариях:
- Автоматизированные контроллерные шкафы: Питание контроллеров ABB AC 800M и панелей оператора PPC902CE101 — ABB UFD203A101 3BHE019361R0101 обеспечивает стабильное 24 В DC и фильтрует помех от сети, предотвращая сбои в работе контроллера при нестабильном электроснабжении.
- Сетевые датчики и коммуникационные модули: Питание датчиков температуры/pH и модулей CI858 (Profinet) — модуль подавляет высокочастотные помехи, что гарантирует точность измерений датчиков и надежную передачу данных через коммуникационные шины.
- Робототехнические системы: Питание низковольтных компонентов роботов IRB 120 (например, энкодеров, серво-контроллеров) — стабильное напряжение и защита от короткого замыкания предотвращают повреждение чувствительных робототехнических компонентов.
Сравнение с конкурентами
В сравнении с аналогичными модулями питания с фильтрацией других брендов ABB UFD203A101 3BHE019361R0101 имеет очевидные преимущества:
| Параметр сравнения | ABB UFD203A101 3BHE019361R0101 | Siemens SITOP PSU100C 24 V/10 A | Schneider Electric ABL8MEM24100 |
|---|---|---|---|
| Диапазон входного напряжения | 85–264 В AC | 120–230 В AC | 85–264 В AC |
| Максимальный выходной ток | 10 А (номинальный)/12 А (кратковременный) | 10 А (номинальный)/11 А (кратковременный) | 10 А (номинальный)/12 А (кратковременный) |
| КПД (при номинальной нагрузке) | ≥88% | ≥85% | ≥86% |
| Уровень подавления помех (100 кГц) | ≥60 дБ | ≥55 дБ | ≥58 дБ |
| Габариты (ширина) | 45 мм | 45 мм | 45 мм |
| Защита от перегрева | Да (термистор PTC) | Да (термостат) | Да (термостат) |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Нестабильные сети электроснабжения: Если ваше предприятие находится в регионе с перепадами входного напряжения (85–264 В AC), ABB UFD203A101 3BHE019361R0101 — оптимальный выбор, так как он стабильно поддерживает выходное 24 В DC независимо от входных колебаний.
- Чувствительная электроника: Для питания контроллеров, датчиков или робототехнических компонентов выбирайте модуль за счет высокой стабильности выходного напряжения (±0,5%) и низких помех (≤50 мВpp).
- Промышленные среды с помехами: В цехах с высоким уровнем EMI/RFI (например, с большой разрядной аппаратурой) модуль подходит благодаря классу фильтрации B и высокому уровню подавления помех.
Меры предосторожности
- Проверка нагрузки: Не превышайте максимальный выходной ток 10 А — перегрузка может привести к перегреву модуля и отключению питания подключенного оборудования.
- Монтаж: Устанавливайте ABB UFD203A101 3BHE019361R0101 на DIN-рейку с достаточным пространством для конвекции (минимум 10 мм между соседними устройствами) — предотвращает перегрев.
- Подключение: Соблюдайте полярность при подключении выходных проводов (положительный — +24 В DC, отрицательный — 0 В DC) — неправильная полярность может привести к короткому замыканию и повреждению модуля.
- Диагностика аварий: При срабатывании красного индикатора отключите питание, определите причину (перегрузка, короткое замыкание) и устраните ее перед повторным включением — повторное включение без устранения неисправности повышает риск повреждения.
