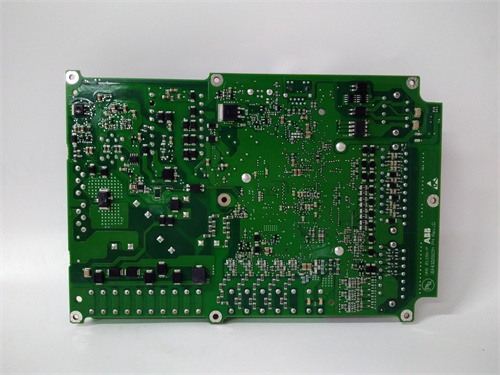

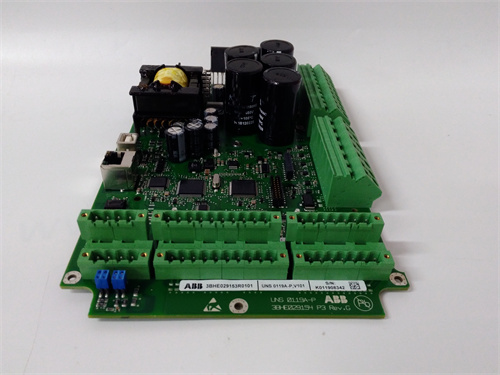

ABB UNS0119A-P V101

Описание

Общие сведения о продукте

Описание продукта

1. Гибкая коммутация сигналов и сервисный интерфейс: Модуль ABB UNS0119A-P V101 имеет 8 двусторонних каналов коммутации для передачи цифровых сигналов (24 В DC) и 1 специализированный порт для сервисного доступа (RS485) — это позволяет подключать одновременно 4 модуля I/O, 2 панели оператора и 1 сервисный компьютер к одному контроллеру ABB AC500-eCo. Например, в автоматизированном складе UNS0119A-P V101 коммутирует сигналы между контроллером, 2 модулями цифровых входов (считка сенсоров стеллажей) и 1 HMI-панелью (отображение статуса склада) — при этом сервисный порт позволяет инженерам подключиться к системе для диагностики или обновления конфигурации без отключения основного оборудования.
2. Защита от перегрузок и электромагнитных помех: ABB UNS0119A-P V101 оснащен индивидуальной защитой для каждого канала коммутации — токоограничивающие элементы (максимальный ток 0.5 А/канал) предотвращают повреждение модуля и контроллера при коротком замыкании или перегрузке сигнальной линии. Дополнительно модуль имеет EMC-защиту класса Industrial (соответствие стандарту IEC 61000-6-2), которая подавляет помехи от электродвигателей, трансформаторов и других промышленных устройств. Например, в металлургическом цехе с высоким уровнем шума UNS0119A-P V101 стабильно передает сигналы от сенсоров положения деталей к контроллеру, не искажая данных и не вызывая ложных срабатываний.
3. Компактность и низкое энергопотребление: ABB UNS0119A-P V101 имеет ширину только 22.5 мм (стандарт DIN-рейка) — это экономит место в шкафу электрооборудования, особенно актуально для систем с плотным размещением модулей. Потребляемый ток модуля не превышает 0.15 А (при 24 В DC), что минимально влияет на общую нагрузку источника питания. Например, в миниатюрной линии проверки электроники UNS0119A-P V101 монтируется рядом с контроллером AC500-eCo и модулем аналоговых входов, не занимая лишнего пространства и не требуя дополнительного питания.

Технические параметры

• Тип модуля: Интерфейсный модуль коммутации для ABB AC500-eCo;
• Каналы коммутации: 8 двусторонних (для цифровых сигналов 24 В DC);
• Сервисный интерфейс: 1 порт RS485 (скорость передачи 9600–115200 бод);
• Параметры каналов:
  • Номинальное напряжение: 24 В DC;
  • Максимальный ток на канал: 0.5 А (продолжительный);
  • Тип сигнала: Дискретный (НО/НИ — настраиваемый);
• Защита:
  • Перегрузка: Токоограничивающие элементы на каждом канале;
  • EMC: Соответствие IEC 61000-6-2 (класс Industrial);
  • Короткое замыкание: Автоматическое отключение канала при коротком замыкании (восстановление после устранения причины);
• Питание:
  • Напряжение: 24 В DC ±10%;
  • Потребляемый ток: ≤0.15 А;
• Операционные условия:
  • Температурный диапазон: -25 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20;
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: DIN-рейка (35 мм);
  • Размеры (длина × ширина × высота): 80 mm × 22.5 mm × 60 mm;
  • Вес: ~100 г;
  • Индикаторы LED: 8 зеленых (активность канала) + 1 красный (общая ошибка);
• Совместимость:
  • Контроллеры: ABB AC500-eCo (CPU PM530, PM550);
  • Устройства: Модули I/O AC500-eCo, HMI-панели, сервисные компьютеры;
• Стандарты соответствия: IEC 61131-2, CE, UL 508, IEC 61010-1.

Преимущества и особенности

1. Гибкость коммутации: 8 каналов и сервисный порт RS485 позволяют подключать несколько устройств к одному контроллеру — не требуется дополнительные концентраторы или адаптеры.
2. Надежность: Индивидуальная защита каналов и EMC-защита гарантируют стабильную работу в суровых промышленных условиях, предотвращая сбои и повреждение оборудования.
3. Компактность: Ширина 22.5 мм экономит место в шкафу — критично для систем с ограниченным пространством (например, мобильные автоматизированные станции).
4. Простота эксплуатации: LED-индикаторы для каждого канала упрощают диагностику — операторы быстро определяют активные каналы или наличие ошибки.
5. Низкое энергопотребление: Потребляемый ток ≤0.15 А не перегружает источник питания, что безопасно для соседних устройств.

Примеры применения

1. Логистика (автоматизированный склад с мелкими стеллажами):
   • Задача: Коммутация сигналов между контроллером ABB AC500-eCo, 2 модулями цифровых входов (считка 16 сенсоров стеллажей) и 1 HMI-панелью (отображение статуса «заполненность стеллажа»).
   • Конфигурация: ABB UNS0119A-P V101 установлен на DIN-рейку в шкафу склада — 4 канала подключены к модулям I/O, 2 канала — к HMI-панели, 1 канал — к сервисному порту. При считывании сигнала от сенсора стеллажа модуль передает данные в контроллер, который обновляет информацию на HMI. При необходимости диагностики инженер подключает компьютер через RS485-порт, не останавливая работу склада.
2. Пищевая промышленность (линия упаковки сыров):
   • Задача: Коммутация сигналов между контроллером, 1 модулем аналоговых входов (считка датчика температуры хранения) и 1 реле (управление дверью холодильной камеры).
   • Конфигурация: ABB UNS0119A-P V101 коммутирует сигналы: 2 канала — между контроллером и модулем температуры, 1 канал — между контроллером и реле. При снижении температуры ниже +2 °C контроллер через модуль активирует реле, открывая дверь камеры для подогрева. EMC-защита модуля подавляет помехи от конвейера упаковки, предотвращая ложное срабатывание реле.
3. Машиностроение (миниатюрная станция для гравировки пластиковых деталей):
   • Задача: Коммутация сигналов между контроллером, 1 модулем аналоговых выходов (управление гравировочным инструментом) и 1 сенсором положения детали (индуктивный, 24 В DC).
   • Конфигурация: ABB UNS0119A-P V101 подключен к контроллеру, модулю и сенсору — 2 канала используются для передачи сигналов управления инструментом, 1 канал — для сигнала сенсора. При достижении деталью нужного положения сенсор отправляет сигнал через модуль в контроллер, который запускает гравировку. Компактность модуля (ширина 22.5 мм) позволяет разместить его в тесном шкафу станции.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB UNS0119A-P V101 если вам нужно коммутировать 4+ устройств с контроллером ABB AC500-eCo и требуется сервисный доступ через RS485. Оптимально для складов, пищевых линий и миниатюрных станций.
• Предостережения:
  • Не превышайте максимальный ток 0.5 А на канал — для высокомощных устройств (например, приводов) используйте дополнительные контакторы;
  • Используйте экранированные кабели для подключения к сервисному порту RS485 — уменьшает влияние помех на передачу данных;
  • Монтируйте модуль в охлажденных шкафах — превышение температуры +60 °C снижает срок службы;
  • При замене модуля сохраняйте схему подключения каналов — неправильное подключение может привести к короткому замыканию.

UNS0119A-P
