Описание

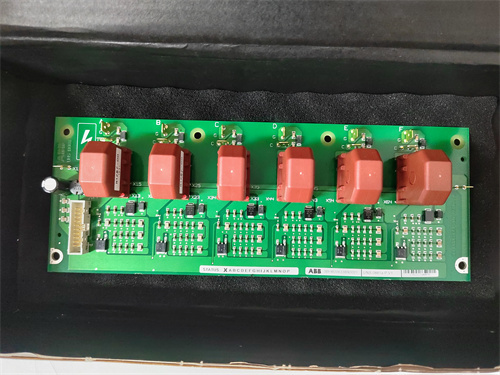

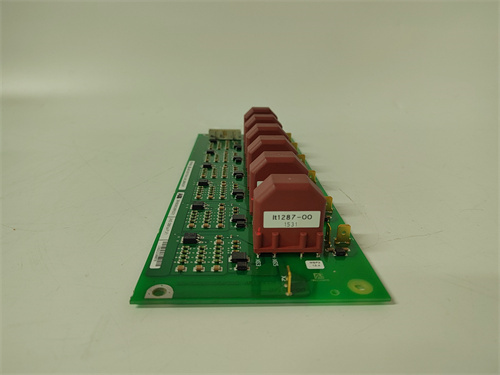

ABB UNS2882A (ссылка на продукт: [вставьте ссылку]) — это промышленный сигнальный преобразователь (измеритель тока/напряжения) для систем автоматизации ABB, предназначенный для точного измерения и преобразования высоких промышленных токов/напряжений в стандартные индустриальные сигналы (4–20 мА). ABB UNS2882A относится к серии компонентов ABB Measurement & Control Solutions, специализирующейся на высокой точности измерений, устойчивости к промышленным помехам и соответствию стандартам IEC 61869-2 (для трансформаторов тока/напряжения) и IEC 61000-6-2. Он идеально подходит для применения в энергосистемах (мониторинг тока в распределительных щитах), промышленных установках с высоким током (контроль нагрузки электродвигателей) и системах автоматического контроля мощности, где требуется безопасное и точное измерение токов до 600 А или напряжений до 690 В AC.
Описание продукта
ABB UNS2882A представляет собой универсальный сигнальный преобразователь, поддерживающий измерение как токов (AC), так и напряжений (AC) — его функционал настраивается через программное обеспечение ABB или локальные джойстики на корпусе. Основная функция устройства — получать сигналы от текущих трансформаторов (ТТ) или напряжных трансформаторов (НТ), преобразовать их в безопасные низковольтные/низкотоковые сигналы, а затем преобразовать в стандартный индустриальный сигнал 4–20 мА для передачи в контроллеры ABB (например, AC 800M) или SCADA-системы ABB System 800xA.
Благодаря высокой точности измерений (класс точности 0.1% для тока/напряжения при номинальных условиях) ABB UNS2882A гарантирует надежную отслеживание электропараметров — например, в распределительном щите промышленного цеха при измерении тока 200 А (через ТТ 600/5 А) преобразователь передаст сигнал 10.67 мА с погрешностью не более 0.01067 мА, что позволяет операторам точно контролировать нагрузку сети. Дополнительным преимуществом является встроенная защита от перегрузок и коротких замыканий: ABB UNS2882A выдерживает кратковременные перегрузки тока до 10 раз номинального значения и автоматически ограничивает выходной сигнал при превышении допустимых уровней, предотвращая повреждение подключенных модулей I/O (например, ABB 6231BP10910).
Например, в системе контроля нагрузки электродвигателя промышленного насоса (мощность 110 кВт, ток 200 А при 400 В AC) ABB UNS2882A используется для измерения рабочего тока:
- Текущий трансформатор (ТТ 600/5 А) подключен к силовой цепи насоса и передаёт низкотоковый сигнал (до 5 А) на вход ABB UNS2882A.
- Преобразователь ABB UNS2882A масштабирует сигнал ТТ в соответствие с номинальным током насоса (200 А = 13.33 мА) и передаёт его в контроллер AC 800M.
- Контроллер сравнивает фактический ток с максимально допустимым (240 А = 16 мА): при превышении тока до 250 А (16.67 мА) ABB UNS2882A отправляет сигнал предупреждения, а контроллер снижает нагрузку насоса или отключает его через силовой контактор ABB AFC094AE02, предотвращая перегрев двигателя.
Основной достоинством ABB UNS2882A является гибкость конфигурации: через веб-интерфейс или ПО ABB Control Builder M можно задать диапазон измерения (например, 0–300 А для тока или 0–400 В для напряжения), установить ноль и шкалу выходного сигнала (4–20 мА или 0–10 В DC) и включить режим фильтрации помех (настраиваемый от 0.1 до 10 Гц), адаптируя преобразователь к уникальным требованиям системы.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Универсальный сигнальный преобразователь (ток/напряжение) |
| Маркировка | UNS2882A |
| Диапазон измерений | – Ток (AC): 0–600 А (через ТТ с коэффициентом 1:5, 1:10, 1:100)
– Напряжение (AC): 0–690 В (через НТ с коэффициентом 1:10, 1:100) |
| Класс точности | 0.1% (при номинальном токе/напряжении и температуре 23 ±5 °C) |
| Выходной сигнал | Стандартный индустриальный: 4–20 мА DC (активный), 0–10 В DC (опционально) |
| Время реакции | ≤100 мс (для изменения сигнала на 90% от полного диапазона) |
| Защитные функции | – Защита от перегрузки тока (до 10 × номинального)
– Защита от переvoltaжа (до 1.2 × номинального) – Фильтрация помех (0.1–10 Гц) |
| Интерфейсы коммуникации | RS-485 (Modbus RTU), Ethernet (Modbus TCP), веб-интерфейс |
| Питание | 24 В DC ±15% или 100–240 В AC ±10% (потребляемый ток: ≤20 мА DC / ≤10 VA AC) |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | -10…+60 °C (работа); -25…+70 °C (хранение) |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 100 × 130 мм |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, AC 700F
– Модули I/O: ABB 6231BP10910, ABB KD2406PTBX – Трансформаторы: ТТ ABB TA800, НТ ABB TV800 – Программное обеспечение: ABB Control Builder M |
| Сертификации | IEC 61869-2, IEC 61000-6-2, CE, UL |
Преимущества и особенности
- Универсальность измерений: Поддержка как токов, так и напряжений делает ABB UNS2882A универсальным решением для различных задач мониторинга — от контроля нагрузки двигателей до измерения напряжения в распределительных сетях.
- Высокая точность: Класс точности 0.1% гарантирует долистывание электропараметров, критично для систем с строгими требованиями к энергоэффективности (например, оптимизация потребления электроэнергии).
- Гибкая конфигурация: Настраиваемые диапазоны измерения, выходные сигналы и фильтры помех позволяют адаптировать преобразователь к уникальным условиям промышленных установок.
- Современные интерфейсы: Поддержка Modbus RTU/TCP и веб-интерфейса упрощает интеграцию в цифровые системы автоматизации и удаленное управление/диагностику.
- Защита от повреждений: Встроенная защита от перегрузок и переvoltaжа увеличивает надежность в тяжелых промышленных условиях, снижая затраты на ремонт.
Примеры применения в отраслях
-
Энергетика — Мониторинг распределительных сетей:
ABB UNS2882A установлен в распределительном щите промышленного комплекса для измерения тока в трех фазах (0–600 А через ТТ 600/5 А). Преобразователь передаёт данные о токах каждой фазы в SCADA System 800xA, где операторы контролируют баланс нагрузки. При неравномерности тока по фазам (фаза А — 200 А, фаза В — 180 А, фаза С — 250 А) ABB UNS2882A отправляет сигнал предупреждения, и специалисты корректируют распределение нагрузки, предотвращая перегрев трансформаторов.
-
Металлургия — Контроль электродвигателей:
ABB UNS2882A измеряет ток электродвигателя раскатной станции (мощность 250 кВт, ток 450 А при 690 В AC) через ТТ 600/5 А. При запуске двигателя ток возрастает до 2700 А (6 раз номинального), и ABB UNS2882A выдерживает эту перегрузку, передавая точные данные в контроллер. Контроллер отслеживает запускной ток и, при превышении времени запуска 10 секунд, отключает двигатель, предотвращая перегорание обмоток.
-
Химическая промышленность — Оптимизация энергопотребления:
ABB UNS2882A измеряет напряжение (0–690 В AC через НТ 690/100 В) и ток (0–300 А) в линии электропитания реакторов. Преобразователь рассчитывает мощность (P = U × I × √3) и передаёт данные в контроллер AC 800M. Контроллер оптимизирует работу реакторов, снижая мощность при низкой нагрузке, что сокращает потребление электроэнергии на 15–20%.
Сравнение с конкурентами
| Параметр сравнения | ABB UNS2882A | Siemens PAC3200 (сигнальный преобразователь) | Schneider Electric PM5100 |
|---|---|---|---|
| Диапазон измерений | 0–600 А / 0–690 В AC | 0–600 А / 0–690 В AC | 0–600 А / 0–690 В AC |
| Класс точности | 0.1% | 0.2% | 0.2% |
| Поддерживаемые протоколы | Modbus RTU/TCP, веб-интерфейс | Modbus RTU/TCP, Profinet | Modbus RTU/TCP |
| Выходной сигнал | 4–20 мА, 0–10 В DC | 4–20 мА | 4–20 мА |
| Функции расчета | Мощность, энергия (опционально) | Мощность, энергия, коэффициент мощности | Мощность, энергия |
| Преимущество | Высокая точность + веб-интерфейс | Profinet интеграция | Низкая стоимость |
ABB UNS2882A выделяется более высокой точностью (класс 0.1%) и поддержкой веб-интерфейса, что делает его предпочтительным для систем, требующих долистых измерений и удаленной диагностики. В отличие от Schneider PM5100, он поддерживает дополнительный выходной сигнал 0–10 В DC, а по сравнению с Siemens PAC3200 — лучшую интеграцию с ABB контроллерами AC 800M и SCADA System 800xA.
Рекомендации по выбору
ABB UNS2882A рекомендуется для:
- Системы с высокими требованиями к точности: Мониторинг распределительных сетей, оптимизация энергопотребления, контроль нагрузки мощных двигателей — класс точности 0.1% гарантирует надежные данные.
- Цифровые автоматические системы: Объекты с использованием SCADA System 800xA или контроллеров AC 800M — поддержка Modbus RTU/TCP и веб-интерфейса упрощает интеграцию и удаленное управление.
- Универсальные задачи измерения: Необходимость измерения как токов, так и напряжений в одной системе — избегание покупки нескольких специализированных преобразователей.
- Промышленные условия с помехами: Нефтегазовые комплексы, металлургические цеха — настраиваемая фильтрация помех предотвращает искажение сигналов.
Если используется Siemens инфраструктура (S7-1500 + Profinet) — рассмотрите преобразователь Siemens PAC3200. Для бюджетных проектов с базовыми требованиями к точности — Schneider Electric PM5100. При эксплуатации ABB UNS2882A регулярно калибруйте устройство (1 раз в 2 года), проверяйте соединения с ТТ/НТ и не превышайте пределы измерения — это поддерживает точность и продлевает срок службы преобразователя.
