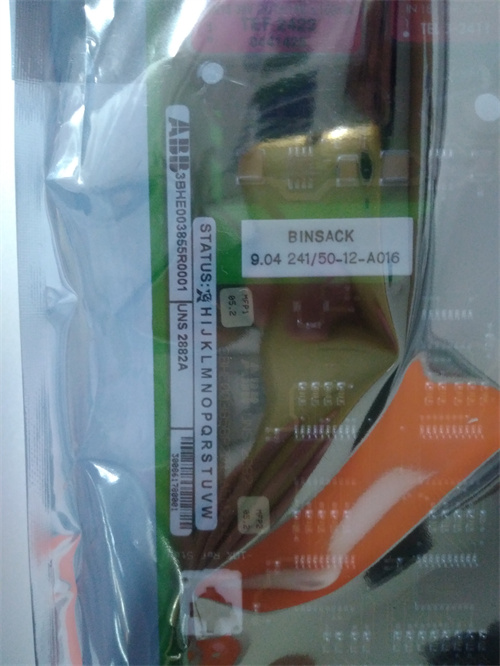

ABB UNS2882A

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль сигнального преобразования (измерительный модуль) для аналоговых сенсоров, совместимый с DCS ABB 800xA;
• Поддерживаемые типы входных сигналов (настраиваемые):
  • Датчики сопротивления: Pt100, Pt1000 (для температуры), Ni100;
  • Датчики напряжения: 0–5 В DC, 1–5 В DC (слабые сигналы от аналоговых сенсоров);
  • Датчики тока: 0–20 мА DC, 4–20 мА DC (стандартные сигналы от расходомеров, манометров);
• Тип выходных сигналов (настраиваемые):
  • 4–20 мА DC (максимальная нагрузка 600 Ом, для длинных кабельных линий);
  • 0–10 В DC (Максимальная нагрузка 1 кОм, для близкорасположенных контроллеров);
• Точность измерения:
  • Для Pt100/Pt1000: ±0,05 °C (в диапазоне 0–100 °C);
  • Для напряжностных сигналов: ±0,05% от полного диапазона;
  • Для токовых сигналов: ±0,05% от полного диапазона;
• Функции коррекции и фильтрации:
  • Автоматическая компенсация температурного дрейфа (с использованием встроенного термистора);
  • Программируемый цифровой фильтр (частота среза 0,1–100 Гц) — снижение влияния высокочастотных помех;
• Защита каналов:
  • Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам и электростатическому разряду;
  • Защита от перегрузки (до 30 В DC для входов, до 50 В DC для выходов);
  • Изоляция входа/выхода/питания (500 В AC на 1 минуту) — предотвращение перекрестных помех между каналами и шиной DCS;
• Интерфейс с DCS: Подключение к шине ABB 800xA через протокол PROFINET RT (время передачи данных <1 мс);
• Уровень защиты:
  • Корпус: Пластик класса UL94 V-0 (негорючий), устойчивый к вибрациям (до 5 Гц, амплитуда 0,5 мм);
  • Класс IP20 (для установки в шкафы управления ABB 800xA);
• Рабочий диапазон температур: -20 °C до +70 °C — расширенный диапазон для суровых условий;
• Питание: 24 В DC (потребление 100 мА максимально);
• Размеры: 70 мм (ширина) × 110 мм (длина) × 32 мм (высота) — компактный дизайн для монтажа на DIN-рейке;
• Поддерживаемое ПО: ABB Control Builder M — для настройки входных/выходных сигналов, калибровки и диагностики.

Преимущества и особенности

1. Высокая точность и универсальность: Поддержка различных типов сенсоров (Pt100, напряжностные, токовые) и точность ±0,05% делают ABB UNS2882A универсальным для любых измеряющих задач — от контроля температуры в фармацевтических реакторах до измерения расхода нефти в трубопроводах. Это устраняет необходимость покупки нескольких специализированных модулей для разных сенсоров;
2. Продуманная защита от помех: Изоляция входа/выхода/питания и защита от ЭМП по уровню 3 гарантируют, что ABB UNS2882A стабильно работает даже в условиях сильных электромагнитных полей (например, рядом с электродвигателями, сварочным оборудованием). Программируемый цифровой фильтр позволяет снизить влияние помех под конкретные параметры процесса;
3. Расширенный температурный диапазон: Возможность эксплуатации при температурах от -20 °C до +70 °C делает модуль подходящим для внешних установок (например, погодные станции, внешние шкафы на нефтепромыслах) и помещений с перепадами температуры (например, холодильные камеры, цехы с высоким нагревом);
4. Легкая калибровка и диагностика: Через ABB Control Builder M операторы могут выполнять калибровку модуля с использованием эталонных сигналов, а также отслеживать состояние каналов (например, разрыв кабеля к сенсору, перегрузка выхода). Встроенные индикаторы LED на корпусе сигнализируют о нормальной работе или ошибках, позволяя быстро локализовать проблему.

Примеры применения в отраслях

• Фармацевтика: Завод «Фосун Pharma» — ABB UNS2882A преобразовывал сигналы от 8 Pt100-датчиков (температура реакторов синтеза лекарств) в стандартизированный сигнал 4–20 мА для DCS ABB 800xA. Точность ±0,05 °C обеспечивала соблюдение строгих температурных режимов, соответствующих требованиям FDA, и снизила брак на 15%;
• Нефтегаз: Промысловая площадка «Газпром» — ABB UNS2882A обрабатывал сигналы от 6 расходомеров (4–20 мА) и 4 манометров (0–5 В) на нефтеперекачивающих трубопроводах. Изоляция входа/выхода предотвратила искажения сигналов под влиянием высоковольтных линий на площадке, а фильтрация помех обеспечила стабильную передачу данных в DCS;
• Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB UNS2882A измерял уровень воды в котлах через 10 датчиков уровня (0–10 В) и преобразовывал сигналы в 4–20 мА для контроллера ABB 800xA. Расширенный температурный диапазон (-20 °C до +70 °C) позволил монтировать модуль в неотапливаемых технических помещениях зимой, без потери точности.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB UNS2882A учитывайте:
  1. Тип используемых сенсоров: Убедитесь, что модуль поддерживает сигнал вашего сенсора (например, Pt100 для температуры, 4–20 мА для расходомеров) — ABB UNS2882A покрывает большинство распространенных типов, что исключает ошибки при выборе;
  2. Уровень помех в помещении: Для зон с сильными ЭМП (например, металлургические цехи, сварочные участки) модуль с защитой EN 61000-6-2 (уровень 3) — единственный подходящий выбор;
  3. Длина кабельной линии: Для линий >100 м выбирайте выходной сигнал 4–20 мА (менее чувствителен к падению напряжения) вместо 0–10 В.
• Предостережения:
  1. При подключении сенсоров соблюдайте полярность сигнала — неправильная подключение может повредить входной канал модуля;
  2. Регулярно калибруйте модуль через ABB Control Builder M (не реже 1 раза в год) — это поддерживает точность ±0,05% и предотвращает деградацию электроники;
  3. Не превышайте максимальную нагрузку выхода (600 Ом для 4–20 мА) — перегрузка приведет к искажению сигнала и возможному выходу из строя канала.
