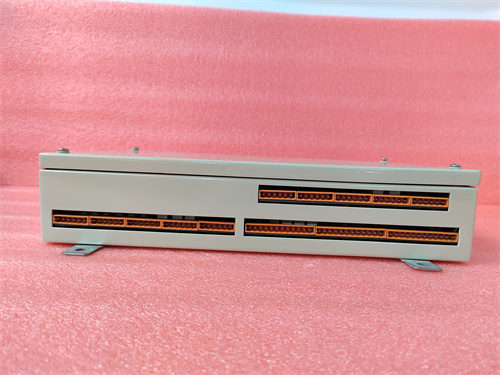

ABB UNS2980c-ZV4

Описание

Общая характеристика продукта ABB UNS2980c-ZV4

Технические параметры ABB UNS2980c-ZV4

• Класс безопасности:
  • Соответствие стандартам IEC 61508 (SIL 3), IEC 61511 (SIL 3 для систем управления процессами) — гарантирует надежность в критически важных приложениях.
  • Архитектура: 1oo2D (1 out of 2 with Diagnostics) — дублирование каналов с постоянной диагностикой, снижающее вероятность неопределенного сбоя.
• Количество каналов и тип сигналов:
  • 8 входных каналов (DI) для цифровых сигналов: 24 В DC (номинал), диапазон работы 18–30 В DC;
  • 4 выходных каналов (DO) для управления исполнительными механизмами: 24 В DC, максимальный ток на выход — 2 А (на каждый канал);
  • Поддержка сигналов безопасности (например, сигналы от кнопок аварийной остановки, датчиков положения аварийных клапанов).
• Коммуникационные интерфейсы:
  • Внутренняя шина связи с контроллерами ABB Advant OCS/Symphony Plus — скорость передачи данных 100 Мбит/с, протокол ABB proprietary (оптимизирован для безопасных сигналов);
  • 1x RS-485 (опционально) — поддержка Modbus RTU для подключения к системам мониторинга безопасности (без передачи управляющих сигналов).
• Электрические характеристики:
  • Питание: 24 В DC (двойное питание для повышения надежности), диапазон 18–30 В DC;
  • Потребляемый ток: не более 1,2 А (при максимальной нагрузке на выходные каналы);
  • Изолировка: Электрическая изолировка входов/выходов от корпуса и между каналами — 1500 В DC (на 1 мин), защита от электромагнитных помех (EMC) по EN 61000-6-2.
• Операционные условия:
  • Температурный диапазон работы: -20 °C до +60 °C;
  • Влажность: 5%–95% (без конденсации);
  • Степень защиты: IP20 (для монтажа в шкафах управления ABB, предназначенных для безопасного оборудования);
  • Устойчивость к вибрациям: 5–150 Гц (1 Г, по IEC 60068-2-6), ударам: 15 Г (по IEC 60068-2-27).
• Совместимость: Полная совместимость с системами ABB Advant OCS, Symphony Plus, а также с модулями безопасности ABB UNS0880A и UNS0890A.

Преимущества и особенности ABB UNS2980c-ZV4

1. Низкий риск сбоев благодаря архитектуре 1oo2D: Дублирование каналов и постоянная диагностика (проверка исправности входов/выходов, шины связи) гарантируют, что ABB UNS2980c-ZV4 своевременно обнаруживает неполадки и переключается на резервный канал. Это снижает вероятность отказоустойчивости системы и соответствует требованиям SIL 3.
2. Интеграция с системами ABB без дополнительных шлюзов: ABB UNS2980c-ZV4 автоматически распознается контроллерами Advant OCS и Symphony Plus, а настройка защитных функций (например, логика аварийной остановки) осуществляется через стандартное ПО ABB Control Builder. Не требуется специализированное программное обеспечение, что сокращает время монтажа и снижает риск ошибок конфигурации.
3. Широкая защита от внешних помех: Высокая электрическая изолировка (1500 В DC) и соответствие стандартам EMC EN 61000-6-2 позволяют ABB UNS2980c-ZV4 работать в агрессивных условиях — например, рядом с мощными электродвигателями (в электростанциях) или в цехах с наличием коррозионных газов (в химической промышленности) — без искажения сигналов безопасности.
4. Гибкая конфигурация защитных функций: Пользователи могут настраивать логику работы входов/выходов ABB UNS2980c-ZV4 (например, условие срабатывания аварийной остановки при потере сигнала от 2 из 3 датчиков давления) через графический интерфейс ПО. Это позволяет адаптировать модуль к специфическим требованиям каждого процесса.
5. Поддержка двойного питания: Дублированное питание (24 В DC) предотвращает выход модуля из строя при сбое одного источника питания — критически важно для систем, где даже кратковременная остановка защитных функций может привести к авариям (например, в нефтеперерабатывающих заводах).

Примеры применения ABB UNS2980c-ZV4 в различных отраслях

• Нефтегазовая отрасль: На нефтеперерабатывающем заводе ABB UNS2980c-ZV4 контролирует давление в трубопроводах с нефтью. Входные каналы модуля подключены к трем датчикам давления (конфигурация 2oo3 — срабатывание при превышении порога двумя датчиками), а выходные каналы управляют аварийными клапанами сброса. При превышении критического давления ABB UNS2980c-ZV4 мгновенно открывает клапаны, предотвращая разрыв трубопровода.
• Энергетика: В атомной электростанции ABB UNS2980c-ZV4 интегрируется в систему защиты турбины. Модуль получает сигналы от датчиков скорости турбины и температуры пара (входные каналы DI), а при превышении безопасных значений отправляет команду на остановку турбины (через выходные каналы DO). Архитектура 1oo2D гарантирует, что даже при сбое одного канала модуля защитная функция остается активной.
• Химическая промышленность: В заводе по производству опасных химикатов ABB UNS2980c-ZV4 управляет системой аварийной вентиляции. Входные каналы подключены к датчикам концентрации газов (например, аммиака), а выходные — к вентиляторам. При превышении допустимой концентрации газа ABB UNS2980c-ZV4 включает вентиляторы и отправляет сигнал на остановку производственного процесса, защищая персонал и окружающую среду.
• Металлургия: В сталелитейном заводе ABB UNS2980c-ZV4 контролирует уровень расплавленного металла в плавильной печи. Входные каналы подключены к датчикам уровня (изотопные или индуктивные), а выходные — к механизмам регулировки подачи металла. При достижении критического уровня ABB UNS2980c-ZV4 останавливает подачу сырья, предотвращая перелив расплавленного металла и повреждение печи.

Сравнение ABB UNS2980c-ZV4 с конкурирующими продуктами

Рекомендации по выбору и меры предостережения при использовании ABB UNS2980c-ZV4

Рекомендации по выбору

1. Определите требуемый класс SIL и тип функций: Если ваш процесс требует SIL 3 и сочетания входных (мониторинг) и выходных (управление) функций (например, аварийная остановка с контролем датчиков), ABB UNS2980c-ZV4 — оптимальный выбор. Для систем с отдельными требованиями к DI/DO можно рассмотреть специализированные модули (но это увеличит количество компонентов).
2. Проверьте совместимость с существующей системой: ABB UNS2980c-ZV4 оптимизирован для контроллеров ABB Advant OCS и Symphony Plus. Если ваша инфраструктура основана на этих системах, модуль интегрируется без проблем; для других брендов (Siemens, Rockwell) потребуется дополнительный шлюз, что снизит надежность и увеличит затраты.
3. Учтите условия эксплуатации: Для помещений с температурой ниже 0 °C (например, холодильные камеры на химических заводах) ABB UNS2980c-ZV4 подходит лучше, чем Siemens SIMATIC ET 200SP (ограничен до 0 °C).

Меры предостережения

1. Монтаж и конфигурация только квалифицированным персоналом: Работы с ABB UNS2980c-ZV4 должны выполняться специалистами с сертификацией по функциональной безопасности (например, TÜV). Неправильная конфигурация логики защитных функций может привести к неработе системы в критической ситуации.
2. Использование только сертифицированного оборудования: Подключайте к ABB UNS2980c-ZV4 только сенсоры и исполнительные механизмы, соответствующие требованиям SIL 3 (например, датчики ABB 266H). Использование несертифицированного оборудования снизит общий уровень безопасности системы.
3. Регулярная диагностика и тестирование: Раз в 6 месяцев проводите проверку исправности ABB UNS2980c-ZV4 через ПО ABB Control Builder — запускайте тестовые сигналы на входы/выходы, проверяйте состояние шины связи и диагностические логи. Это позволяет выявить скрытые неполадки до их проявления в рабочем режиме.
4. Резервное копирование конфигурации: Сохраняйте конфигурацию ABB UNS2980c-ZV4 в безопасном месте (например, на защищенном сервере). В случае замены модуля это позволит быстро восстановить все защитные функции, минимизируя время простоя системы.
