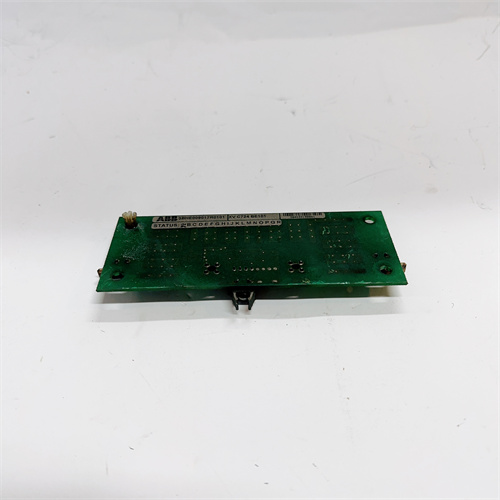

ABB V4550220-0100
Описание продукта
ABB V4550220-0100 является высоконадежным модулем цифровых входов, разработанным компанией ABB – глобальным лидером в решениях для энергетики, промышленной автоматизации и распределенных систем управления процессами (DCS). Этот модуль ABB V4550220-0100 специализируется на надежном считывании цифровых сигналов от устройств безопасности (аварийные кнопки, датчики положения, предохранители), сенсоров состояния и исполнительных механизмов в составе системы ABB Symphony Plus – одной из ведущих DCS для крупных энергетических и промышленных объектов [ссылка на продукт]. Благодаря частично ре던дантной архитектуре, robustной конструкции и адаптации к агрессивным условиям энергетических установок (высокая температура, вибрации, электромагнитные помехи), ABB V4550220-0100 легко интегрируется в атомные электростанции, тепловые электростанции, гидроэлектростанции и крупные промышленные комплексы, где требуется максимальная стабильность и отказоустойчивость. В составе систем ABB Symphony Plus ABB V4550220-0100 демонстрирует исключительную совместимость и быструю реакцию на сигналы, подтверждая опыт ABB в разработке компонентов для критических энергетических процессов [ссылка на продукт]. Особенно ценен ABB V4550220-0100 в системах защиты турбин, реакторов, котлов и распределительных подстанций – где точность и надежность считывания цифровых сигналов напрямую влияет на безопасность и эффективность производства.
Технические параметры
- Тип устройства: модуль цифровых входов для системы DCS ABB Symphony Plus (модульный, расширяемый)
- Количество каналов: 16 независимых цифровых входов (группировка по 8 каналов с общей защитой)
- Тип входов: универсальные цифровые входы (НО/ЗО – нормально открытые/нормально закрытые, настраиваемые)
- Параметры входных сигналов:
- Уровни сигнала: логический 0 – ≤ 1 В, логический 1 – ≥ 11 В (при питании 24 В ПН)
- Время реакции: ≤ 1 мс (для критических сигналов), ≤ 10 мс (для обычных сигналов)
- Питание для сенсоров: опциональное 24 В ПН (максимальный ток на группу 1 А)
- Архитектура: частично ре던дантная (поддержка двойной проверки сигналов для критических каналов)
- Коммуникация с контроллером: через внутреннюю шину ABB Symphony Plus (оптическая или электрическая, скорость передачи данных 100 Мбит/с)
- Совместимость: полная совместимость с контроллерами ABB Symphony Plus (IMMFP2, IMMFP3), модулями I/O ABB (IMMAA14, IMMAB11) и операторскими станциями ABB Operator Workplace
- Конфигурация: через программное обеспечение ABB Symphony Plus Engineering Environment, поддержка сохранения конфигурации в энергонезависимой памяти
- Питание: от шасси контроллера ABB Symphony Plus (24 В ПН, диапазон 18–30 В), потребление не более 12 Вт
- Температурный диапазон работы: 0 °C до +60 °C (операция), от -20 °C до +70 °C (хранение)
- Уровень защиты: IP20 (для установки в шасси ABB Symphony Plus или закрытые энергетические помещения)
- Конструкционные особенности:
- Корпус: металлический, с термодиспергирующим покрытием
- Разъемы: фиксированные, защищенные от вибраций и пыли
- Монтаж: на рейку DIN, совместим с шасси ABB Symphony Plus
- Размеры: 35 мм (ширина) × 120 мм (высота) × 140 мм (глубина)
- Масса: 0,7 кг
- Стандарты соответствия: IEC 61131-2, EN 61000-6-2 (ЭМС), UL 508, CE, IEEE 1344 (стандарты для энергетики), ISO 9001
- Защитные функции: защита от переvoltaжа (до 30 В), защита от короткого замыкания, подавление электромагнитных помех (фильтры EMI/RFI), мониторинг целостности каналов, индикация состояния каждого канала (LED – активность/авария)
Преимущества и особенности
ABB V4550220-0100 выделяется частично ре던дантной архитектурой и высокой надежностью: возможность двойной проверки сигналов для критических каналов гарантирует обнаружение неисправностей (например, обрыв кабеля, неисправный сенсор) и предотвращение ложных срабатываний системы безопасности. Ключевым преимуществом является глубокая интеграция с системой ABB Symphony Plus: автоматически распознается контроллерами, не требуя сложной настройки, и обеспечивает стабильную передачу данных через оптимизированную шину, что критично для энергетических процессов с высокими требованиями к времени отклика. Модуль имеет опциональное питание для сенсоров и универсальные входы: возможность подключения различных типов цифровых сенсоров (НО/ЗО) без дополнительных адаптеров, а опциональное питание 24 В ПН упрощает конфигурацию системы (не требует отдельного источника питания для сенсоров). Также ABB V4550220-0100 оснащен детальной индикацией LED и встроенной диагностикой: операторы могут быстро диагностировать состояние каждого канала (активность, авария) и выявлять причины неполадок, сокращая время устранения сбоев. Особая особенность – термодиспергирующий корпус и защита от вибраций: эффективно рассеивает тепло при длительной работе, а защищенные разъемы обеспечивают надежность в условиях высоких вибрационных нагрузок (например, вблизи турбин и компрессоров).
Прикладные области и кейсы
ABB V4550220-0100 широко используется в энергетике (атómные электростанции – системы защиты реакторов, тепловые электростанции – котлы и турбины, гидроэлектростанции – регулирование шаровых клапанов), нефтегазовой сфере (компрессорные станции с газовыми турбинами, системы защиты от взрывов), металлургии (электродные печи – система защиты от перегрева, прокатные линии – блокировка опасных операций) и промышленности (крупные котлы сжигания – аварийное останавливание). В тепловых электростанциях модуль считывает сигналы от аварийных кнопок и датчиков положения турбины: ABB V4550220-0100 через шину ABB Symphony Plus передаёт данные в контроллер, время отклика ≤1 мс гарантирует мгновенное реагирование системы при опасных режимах, а двойная проверка сигналов предотвращает ложные остановки. В гидроэлектростанциях он считывает сигналы от датчиков уровня воды и положения шаровых клапанов: универсальные входы позволяют подключать разные типы сенсоров, а опциональное питание упрощает монтаж. В компрессорных станциях с газовыми турбинами ABB V4550220-0100 считывает сигналы от предохранителей давления: встроенная диагностика сигнализирует о неисправности канала, позволяя операторам своевременно устранить проблему и предотвратить отказ компрессора.
Сравнение с конкурентами
По сравнению с аналогичными модулями цифровых входов для DCS (например, Siemens S7-400 DI, GE IS420UCSCS1A), ABB V4550220-0100 имеет несколько преимуществ. Во-первых, глубокая интеграция с системой ABB Symphony Plus и специализация на энергетических установках – идеально для предприятий, использующих оборудование ABB, в то время как сторонние модули требуют сложной адаптации. Во-вторых, частично ре던дантная архитектура и двойная проверка сигналов – обеспечивают более высокую надежность, чем модули с простой структурой каналов. В-третьих, опциональное питание для сенсоров и универсальные входы – упрощают конфигурацию и монтаж, снижая затраты на дополнительное оборудование. Недостатком по сравнению с модулями Siemens S7-400 DI является ограниченная совместимость с оборудованием сторонних производителей, но для систем ABB Symphony Plus с требованиями к высокой надежности ABB V4550220-0100 является более оптимальным решением.
Советы по выбору и предостережения
При выборе ABB V4550220-0100 необходимо учитывать тип энергетической установки (атómная/тепловая/гидроэлектростанция), количество цифровых сенсоров (до 16 каналов) и требования к надежности (необходимость двойной проверки сигналов). Для систем с большим количеством цифровых сигналов рекомендуется параллельное подключение нескольких модулей или выбор модели ABB V4550221-0100 с 32 каналами. При установке ABB V4550220-0100 следует использовать только сертифицированные кабели ABB, обеспечить надежное заземление шасси и соблюдать правила разделения силовых и сигнальных кабелей (не менее 10 см между ними). Перед эксплуатацией необходимо проверить конфигурацию через программное обеспечение ABB Symphony Plus Engineering Environment, протестировать работу каждого канала с тестовым сигналом и настроить параметры двойной проверки для критических каналов. Важно регулярно проверять состояние индикаторов LED и очищать контакты разъемов от пыли (используя компрессированный воздух) – это позволяет поддерживать стабильность работы и предотвращать контактные сбои. Не рекомендуется использовать ABB V4550220-0100 в условиях температуры ниже 0 °C или выше 60 °C, в влажных средах без дополнительной защиты или с сигналами с напряжением выше максимального допустимого (30 В) – это может привести к повреждению входных цепей модуля.
