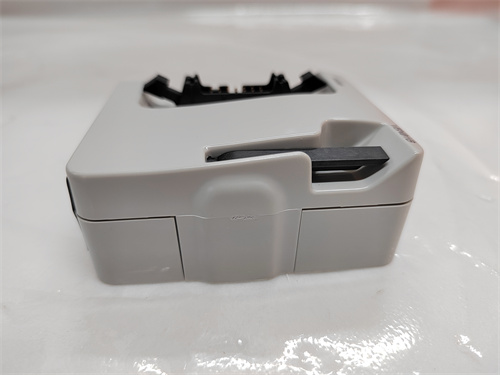

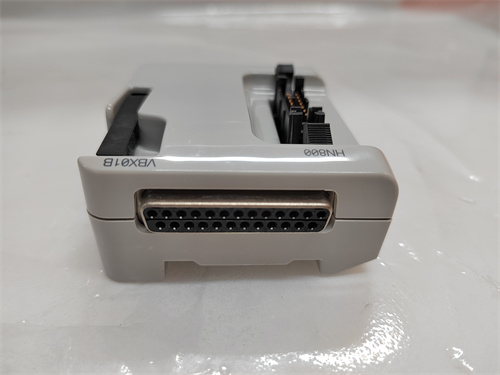

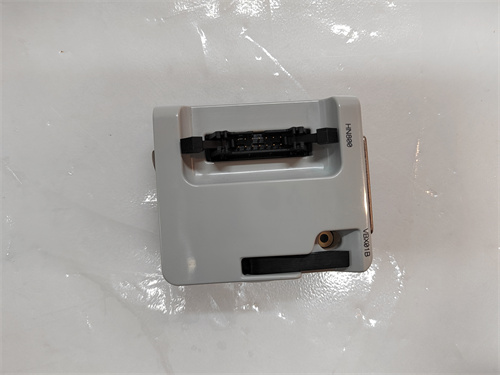

ABB VBX01BA

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль расширенных цифровых входов (DI-модуль) для систем ABB, однополярный;
• Основные параметры входов:
  • Количество каналов: 16 независимых цифровых входов — для параллельного подключения 16 дискретных датчиков;
  • Тип входов: Дифференциальные (для повышения помехоустойчивости) или однополярные (настраиваемые через ПО);
  • Поддерживаемые напряжения сигналов: 24 В DC (стандарт для индустриальных датчиков), допуск ±10% (21,6–26,4 В DC);
  • Ток потребления на вход: ≤5 мА/канал (при подаче напряжения 24 В DC) — низкое энергопотребление, не перегружающее источник питания датчиков;
  • Уровни сигнала:
    • Уровень «ЛОГИЧЕСКИЙ 1» (активный): ≥15 В DC;
    • Уровень «ЛОГИЧЕСКИЙ 0» (пассивный): ≤5 В DC;
• Параметры помехоустойчивости и защиты:
  • Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ, длительность 50 нс) и электростатическому разряду (15 кВ, контактный разряд);
  • Фильтрация сигнала: Встроенный цифровой фильтр с настраиваемой постоянной времени (0,1–100 мс) — подавление высокочастотных помех от силовых цепей;
  • Изоляция: Электрическая изоляция входов от корпуса и между собой (250 В АС на 1 минуту) — предотвращение перекрестных помех;
  • Защита от короткого замыкания: Индивидуальная защита каждого канала от замыкания на землю или положительный полюс (автоматическое восстановление после устранения причины);
• Эксплуатационные параметры:
  • Питание модуля: 24 В DC (из шкафа контроллера ABB), потребление — 80 мА максимально (без учета нагрузки входов);
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы контроллеров);
  • Рабочий диапазон температур: -25 °C до +60 °C;
  • Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
• Конструктивные особенности:
  • Корпус: Пластик класса UL94 V-0 (негорючий), с металлическими креплениями для монтажа в DIN-рейку;
  • Размеры: 120 мм (ширина) × 100 мм (длина) × 35 мм (глубина) — компактный дизайн для плотного размещения в шкафах;
  • Индикаторы: LED-индикаторы для каждого канала (зеленый — сигнал активен, желтый — ошибка канала);
• Совместимость:
  • Совместимые контроллеры: ABB AC500 (все серии), ABB AC800M, ABB IRC5 (роботный контроллер);
  • Совместимые датчики: Концевики ABB IM18, фотоэлектрические датчики ABB O3EGb, кнопки управления с сигналом 24 В DC;
  • Поддерживаемое ПО: ABB Control Builder M, ABB RobotStudio (для интеграции с роботами).

Преимущества и особенности

1. Высокая плотность каналов и экономия места: 16 входов в компактном корпусе (ширина 120 мм) делает ABB VBX01BA идеальным для шкафов с ограниченным пространством — например, в панелях управления мелкосерийным оборудованием или роботными клетками. По сравнению с модулями с 8 каналами, он позволяет сократить количество используемых модулей на 50%, снижая затраты на оборудование и монтаж;
2. Дифференциальные входы и высокая помехоустойчивость: Дифференциальное подключение входов ABB VBX01BA минимизирует влияние помех от силовых цепей (например, от электродвигателей конвейеров). В энергетических системах или пищевых заводах, где ЭМП интенсивны, модуль стабильно считывает сигналы датчиков, предотвращая ложные срабатывания контроллера и аварийные остановки;
3. Легкая настройка и диагностика: Через ПО ABB Control Builder M операторы могут быстро настроить параметры ABB VBX01BA (например, время фильтрации сигнала, тип входов) и диагностировать неисправности (разрыв кабеля к датчику, короткое замыкание). LED-индикаторы на корпусе позволяют визуально контролировать состояние каждого канала, сокращая время поиска проблем до нескольких минут;
4. Универсальность и интеграция с ABB: Совместимость с контроллерами AC500/AC800M и роботами IRC5 означает, что ABB VBX01BA можно использовать в различных проектах ABB — от автоматизации линий конвейеров до управления роботными клетками. Не требуется дополнительные адаптеры, что упрощает запасы запчастей и обучение персонала.

Примеры применения в отраслях

• Логистика: Автоматизированная склада «Ozon» — ABB VBX01BA подключился к 16 концевикам, контролирующим положение паллет на конвейерах. Модуль передавал сигналы о наличии/отсутствии паллет в контроллер ABB AC500, который регулировал скорость конвейеров и предотвращал столкновения. Высокая помехоустойчивость модуля гарантировала стабильную работу даже при близком расположении к электродвигателям;
• Машинностроение: Завод по производству станков с ЧПУ — ABB VBX01BA сбирал сигналы от 10 фотоэлектрических датчиков (контроль положения деталей) и 6 кнопок операторского панели. При неисправности одного датчика (разрыв кабеля) LED-индикатор модуля сигнализировал об ошибке, а через Control Builder M был быстро идентифицирован поврежденный канал, что позволило устранить проблему за 15 минут;
• Пищевая промышленность: Завод по производству хлебобулочных изделий — ABB VBX01BA контролировал состояние 16 клапанов шнеков подачи сырья. Сигналы о положении клапанов (открыт/закрыт) передавались в контроллер, который синхронизировал работу шнеков с упаковочным оборудованием. Защита от перепадов напряжения модуля предотвратила остановку линии при кратковременном сбое питания.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB VBX01BA учитывайте:
  1. Количество датчиков: Если вам нужно подключить ≤16 дискретных датчиков, модуль идеально подходит; для большего количества каналов используйте несколько ABB VBX01BA в параллели (контроллеры ABB поддерживают до 32 модулей в сети);
  2. Уровень помех в среде: Для производств с сильными ЭМП (например, рядом с силовыми цепями) выбирайте ABB VBX01BA с уровнем защиты EN 61000-6-2 (уровень 3) — он лучше подавляет помехи;
  3. Тип контроллера: Убедитесь, что ваш контроллер относится к серии ABB AC500/AC800M или IRC5 — ABB VBX01BA не совместим с контроллерами других брендов без адаптеров.
• Предостережения:
  1. Монтаж и подключение выполняйте только при отключенном питании контроллера — неправильное подключение может привести к повреждению модуля или датчика;
  2. Используйте только экранированные кабели для подключения к датчикам (длина не более 100 м) — это снизит влияние ЭМП и предотвратит искажения сигнала;
  3. Регулярно проверяйте состояние LED-индикаторов — желтый свет сигнализирует об ошибке (например, короткое замыкание), которую нужно устранить немедленно;
  4. Не превышайте номинальное напряжение входов (24 В DC) — перепады выше 26,4 В DC могут привести к выходу модуля из строя.
