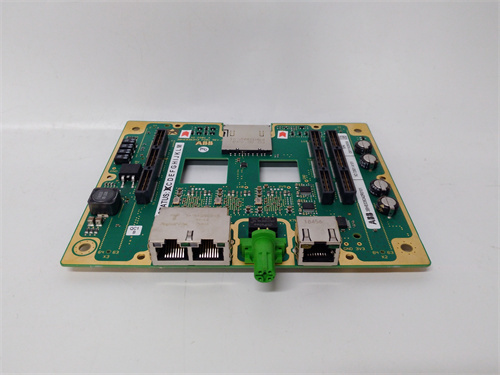

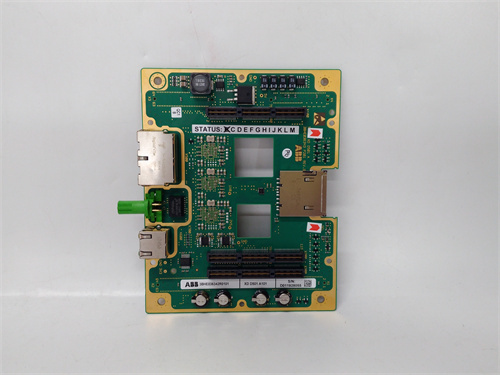

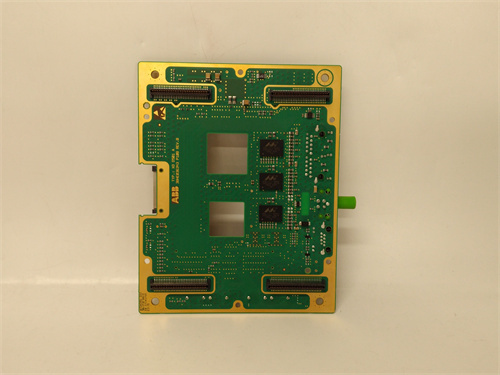

ABB XDD501A101

Описание

XDD501A101

Общая информация о продукте ABB XDD501A101

Технические параметры ABB XDD501A101

• Тип устройства: Цифровой выходной модуль (DO-модуль) для систем автоматизации ABB AC 800M.

Параметры выходов и нагрузочных характеристик

• Количество выходных каналов: 16 (индивидуально изолированные);
• Поддерживаемые типы выходных сигналов:
  • DC: 24 В DC (диапазон 19,2–30 В DC), 110 В DC (диапазон 88–132 В DC);
  • AC: 230 В AC (диапазон 190–264 В AC, частота 50/60 Гц);
• Максимальный ток на канал:
  • DC: 2 А (постоянный), 5 А (кратковременный, ≤10 с);
  • AC: 5 А (постоянный), 10 А (кратковременный, ≤5 с);
• Время реакции (задержка переключения): ≤1 мс (DC-выходы), ≤5 мс (AC-выходы);
• Изоляция: По каналу от земли и между каналами — 2,5 кВ AC (продолжительность 1 мин).

Параметры защиты и диагностики

• Защитные функции:
  • Короткое замыкание: Лимит тока ≤1 А (DC) / ≤3 А (AC);
  • Перегрузка: Отключение канала при токе >120% номинального;
  • Обратный ток (DC): Диодная защита;
  • Перегрев: Отключение модуля при температуре корпуса >85 °C;
• Диагностика: Диагностика открытой цепи, индикация ошибок по каждому каналу, контроль напряжения на выходе;

Параметры эксплуатации и монтажа

• Питание: 24 В DC (диапазон 19,2–30 В DC);
• Потребление энергии: ≤15 ВА (без учета нагрузки исполнительных устройств);
• Температурный диапазон работы: -40 °C до +70 °C (относительная влажность ≤95%, без конденсации);
• Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь: 2 kV, емкостная связь: 15 kV);
• Монтаж: В стандартный слот шасси ABB AC 800M (TU847, TU830);
• Габариты: 48 мм × 175 мм × 220 мм (ширина × высота × глубина);
• Вес: ≈0,7 кг;
• Индикаторы: Светодиодные (статус питания, состояние каждого выхода “ON/OFF”, сигнал ошибки по каналу).

Преимущества и особенности ABB XDD501A101

1. Универсальность DC/AC выходов: Поддержка трех типов напряжения (24 В DC, 110 В DC, 230 В AC) и переменного тока на каналах позволяет ABB XDD501A101 управлять большинством промышленных исполнительных устройств — от мелких реле до мощных контакторов. Это устраняет необходимость покупки нескольких модулей (одного для DC, другого для AC), снижая затраты и сложность системы.
2. Быстрая реакция для критических процессов: Задержка переключения ≤1 мс для DC-выходов гарантирует мгновенное выполнение команд контроллера — критично для систем с высокими требованиями к скорости, например, в линиях с защитными барьерами: ABB XDD501A101 отправляет сигнал на остановку конвейера за 0,8 мс, предотвращая травмы операторов.
3. Комплексная защита выходных цепей: Защита от короткого замыкания, перегрузки и обратного тока делает ABB XDD501A101 устойчивым к ошибкам монтажа или авариям — например, при случайном подключении 230 В AC к каналу, настроенному на 24 В DC, модуль ограничивает ток и не выходит из строя, в отличие от модулей без такой защиты.
4. Диагностика для предотвращения остановок: Функция диагностики открытой цепи позволяет выявлять разрывы кабелей до того, как они повлияют на процесс — например, при разрыве кабеля к клапану на водопроводе ABB XDD501A101 информирует контроллер, который отправляет алерт оператору, а не продолжает работать с неопределенным статусом клапана.
5. Совместимость с экосистемой ABB: Прямая интеграция с контроллерами ABB PCD530A102, шасси ABB TU847 и входными модулями ABB DDI01 устраняет проблемы совместимости — модуль автоматически распознается системой, а параметры выходов (тип напряжения, лимит тока) можно настроить через ПО ABB Control Builder за 10–15 минут.

Примеры применения ABB XDD501A101

1. Производственные линии (конвейеры): В заводе по сборке электроники ABB XDD501A101 управляет 8 приводами конвейера (контакторы на 230 В AC, ток 3 А) и 8 лампами сигнализации (24 В DC, ток 0,5 А). Модуль получает команды от контроллера ABB PCD530A102 (“запустить конвейер”, “остановить”, “сигнал готовности”) и передает их на исполнительные устройства с задержкой ≤5 мс. При коротком замыкании на одном из каналов привода ABB XDD501A101 ограничивает ток до 3 А и отправляет сигнал ошибки в контроллер, который останавливает только проблемный конвейер, а остальные продолжают работать.
2. Энергетика (трансформаторы): В 110 кВ подстанции ABB XDD501A101 управляет 4 выключателями трансформатора (контакторы на 110 В DC, ток 2 А) и 4 сигнальными лампами (230 В AC, ток 0,1 А). При получении команды “отключить трансформатор” от SCADA ABB Ability™ контроллер передает сигнал в ABB XDD501A101, который активирует соответствующий выходной канал и включает контактор выключателя. Диагностика открытой цепи позволяет обнаружить разрыв кабеля к выключателю, предотвращая ложную индикацию “трансформатор отключен” в SCADA.
3. Водоподготовка (насосные станции): В станции очистки воды ABB XDD501A101 управляет 6 насосами (реле на 24 В DC, ток 1 А) и 2 автоматическими клапанами (230 В AC, ток 2 А). Модуль синхронизируется с контроллером ABB DSPC454, который регулирует работу насосов в зависимости от уровня воды в резервуаре. При перегрузке насоса (ток >1,2 А) ABB XDD501A101 отключает канал и отправляет сигнал аварии, предотвращая перегрев мотора насоса.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

1. Системы с смешанными DC/AC нагрузками: Для производственных линий, подстанций или насосных станций, где одновременно работают устройства на DC и AC — ABB XDD501A101 с универсальными выходами заменяет два модуля, экономя место в шкафу и снижая затраты.
2. Критические процессы с требованиями к скорости: Для конвейеров, защитных систем или линий с высокой производительностью — быстрая реакция ≤1 мс для DC-выходов гарантирует своевременное выполнение команд, превосходя модули с задержкой >2 мс.
3. Интеграция с существующей ABB автоматикой: Если уже используется контроллер ABB PCD530A102, шасси ABB TU847 или входной модуль ABB DDI01 — ABB XDD501A101 автоматически совместим с этими компонентами, не требуя дополнительных адаптеров или настроек.
4. Системы с высокими рисками аварий: Для энергетических установок, водопроводных станций или пищевых производств — комплексная защита выходных цепей и диагностика снижают риск остановок и повреждения оборудования, обеспечивая непрерывность работы.

Меры предосторожности

1. Проверка совместимости нагрузки: Перед подключением убедитесь, что ток и напряжение исполнительного устройства соответствуют параметрам канала ABB XDD501A101 (например, не подключайте нагрузку 10 А к каналу с лимитом 2 А) — перегрузка может повредить защиту модуля и привести к выходу из строя.
2. Корректная полярность для DC-выходов: При подключении DC-устройств (реле, клапаны) соблюдайте полярность “+” и “-” — обратная полярность может повредить диодную защиту ABB XDD501A101 или исполнительное устройство.
3. Регулярная проверка индикаторов: Ежедневно проверяйте светодиодные индикаторы — неожиданное состояние “OFF” для работающего устройства может свидетельствовать о перегрузке или разрыве кабеля. Используйте диагностику через ПО ABB Control Builder для точного определения причины.
4. Защита от влаги и пыли: Монтируйте модуль только в шкафы с классом защиты ≥IP20 — попадание пыли в контакты шасси может увеличить сопротивление, а влага может вызвать коррозию и короткое замыкание между каналами.
