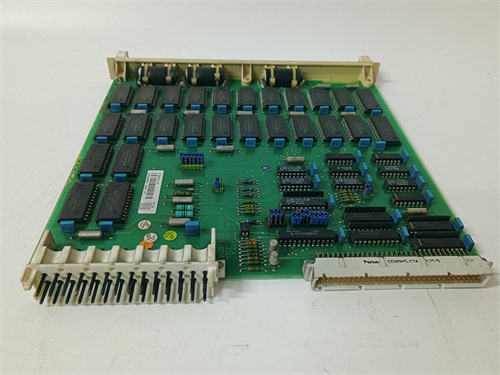

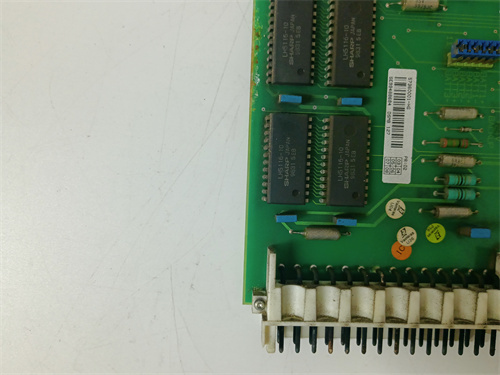

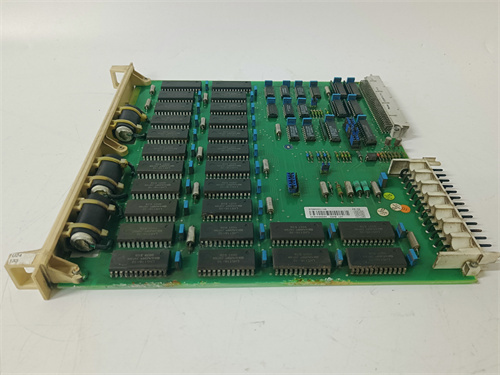

ABB XM06B5

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Модуль расширения I/O с 16 дискретными входами (DI) и 16 дискретными выходами (DO), для систем ABB AC800M/DCS 800xA;
• Параметры дискретных входов (DI):
  • Количество каналов: 16 независимых изолированных каналов;
  • Тип сигнала: 24 В DC ±20% (стандартное индустриальное напряжение);
  • Уровень логического «1»: 18–30 В DC;
  • Уровень логического «0»: 0–5 В DC;
  • Скорость считывания: 1 мс/канал (стандартный режим) / 0,1 мс/канал (быстрый режим для динамических процессов);
  • Тип входов: Нормально разомкнутые (NO) или нормально замкнутые (NC) — настраивается через ПО;
• Параметры дискретных выходов (DO):
  • Количество каналов: 16 независимых изолированных каналов;
  • Тип сигнала: 24 В DC;
  • Максимальный ток на канал: 2 А (продолжительный) / 5 А (кратковременный, до 10 с);
  • Тип выходов: Транзисторные (полевые транзисторы MOSFET) — для безискровой коммутации;
• Защита и помехоустойчивость:
  • Изоляция: Электрическая изоляция между каналами, входами/выходами и корпусом (2500 В АС на 1 минуту);
  • Защита от ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
  • Защита от короткого замыкания: Каждый выход защищен от короткого замыкания на землю (лимит тока 2,5 А) с автоматическим восстановлением;
• Эксплуатационные и конструктивные параметры:
  • Питание: 24 В DC (от блока питания ABB, например, ABB RM302024), потребление — 100 мА (основное) + ток выходов (до 32 А суммарно);
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы автоматизации);
  • Рабочий диапазон температур: -25 °C до +60 °C;
  • Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
  • Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для DIN-рейки (35 мм);
  • Размеры: 72 мм (ширина) × 150 мм (длина) × 100 мм (глубина) — занимает 2 модульных места;
  • Индикаторы: LED-индикаторы на каждом канале (зеленый — сигнал «1» для DI, сигнал подается для DO; не горит — сигнал «0»).

Преимущества и особенности

1. Большое количество каналов в компактном корпусе: Наличие 16 DI + 16 DO в корпусе шириной 72 мм делает ABB XM06B5 эффективным для плотно заполненных шкафов — в логистическом центре модуль подключает 16 фотоэлектрических датчиков (контроль паллет) и 16 электромагнитных клапанов (фиксация позиций), занимая в два раза меньше места, чем две отдельные платы DI и DO;
2. Высокая надежность и защита: Изолированные каналы и защита от ЭМП по уровню 3 гарантируют стабильность ABB XM06B5 в сложных условиях — в металлургическом цехе, где модуль работает рядом с мощными электродвигателями прокатного стана, он стабильно считывает сигналы от концевиков и управляет световыми сигналами, не подвергаясь искажениям от электромагнитных полей;
3. Быстрая реакция и безискровая коммутация: Скорость считывания 0,1 мс/канал и транзисторные выходы позволяют ABB XM06B5 работать с динамическими процессами — в робототехнике модуль синхронизирует движения манипулятора с сигналами от датчиков положения, обеспечивая точность позиционирования до 0,1 мм и предотвращая столкновения;
4. Легкая масштабируемость: Совместимость с контроллерами ABB позволяет подключать несколько ABB XM06B5 в параллель, увеличивая количество каналов без изменения основного конфигурационного кода. В крупном дата-центре это позволяет управлять 50+ серверными стойками и их охлаждением, используя единый контроллер ABB AC800M.

Примеры применения в отраслях

• Логистика: Автоматизированная склада «Ozon» — ABB XM06B5 подключил 16 фотоэлектрических датчиков (контроль наличия упаковок на конвейерах) и 16 электромагнитных приводов (перенаправление упаковок). Модуль работал в быстром режиме (0,5 мс/канал), передавая данные в контроллер ABB AC800M для синхронизации движения конвейеров. Защита от короткого замыкания предотвратила повреждение модуля при неисправности одного из приводов;
• Пищевая промышленность: Завод по производству чипсов — ABB XM06B5 считывал сигналы от 12 кнопок оператора (старт/стоп линии) и 4 датчиков уровня сырья, а также управлял 10 электродвигателей смесителей и 6 световыми сигналами аварий. Транзисторные выходы обеспечили безискровую коммутацию, критическую для пыльных условий производства, исключая риск пожара;
• Электроника: Завод по сборке смартфонов — ABB XM06B5 управлял системой транспортировки деталей: 16 датчиков положения (индуктивные, 24 В DC) и 16 приводов лент-конвейеров. Высокая скорость считывания (0,1 мс/канал) позволила синхронизировать движение лент с точностью до 0,5 мм, снизив брак из-за неправильного позиционирования деталей.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB XM06B5 учитывайте:
  1. Количество сигналов: Если нужно управлять ≤16 исполнителями и считывать ≤16 сенсоров, модуль идеально подходит; для большего количества используйте несколько ABB XM06B5 в параллель;
  2. Требования к скорости: Для динамических процессов (робототехника, высокоскоростные конвейеры) выбирайте быстрый режим (0,1 мс/канал);
  3. Токовые нагрузки: Убедитесь, что суммарный ток ваших исполнителей не превышает 32 А (суммарный для всех DO) и ток на один канал — 2 А (продолжительный).
• Предостережения:
  1. Монтаж и подключение выполняйте при отключенном питании — неправильная полярность может повредить модуль или исполнитель;
  2. Для индуктивных нагрузок (электродвигатели, электромагниты) используйте дополнительные защита (диоды обратного смещения) — пиковые напряжения при отключении могут повреждать транзисторы;
  3. Регулярно проверяйте состояние LED-индикаторов — негорящий индикатор при подаче сигнала указывает на проблему с кабелем или сенсором;
  4. Не превышайте максимальный суммарный ток выходов (32 А) — перегрузка приведет к срабатыванию общей защиты и отключению всех исполнителей.
